电力系统潮流计算及不对称短路分析附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

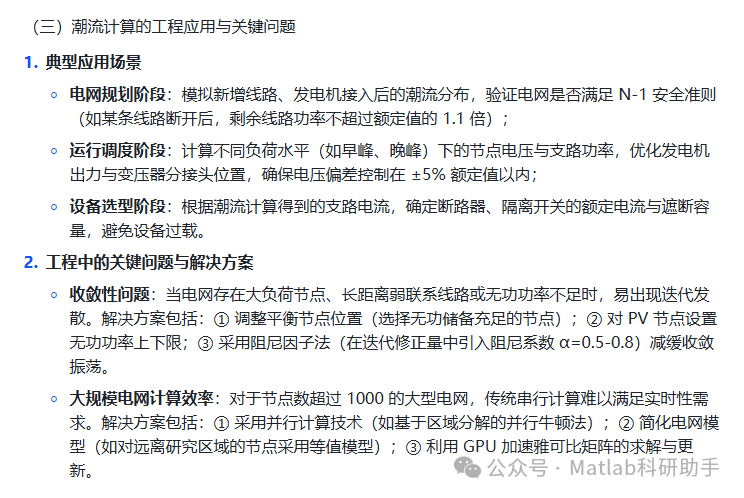

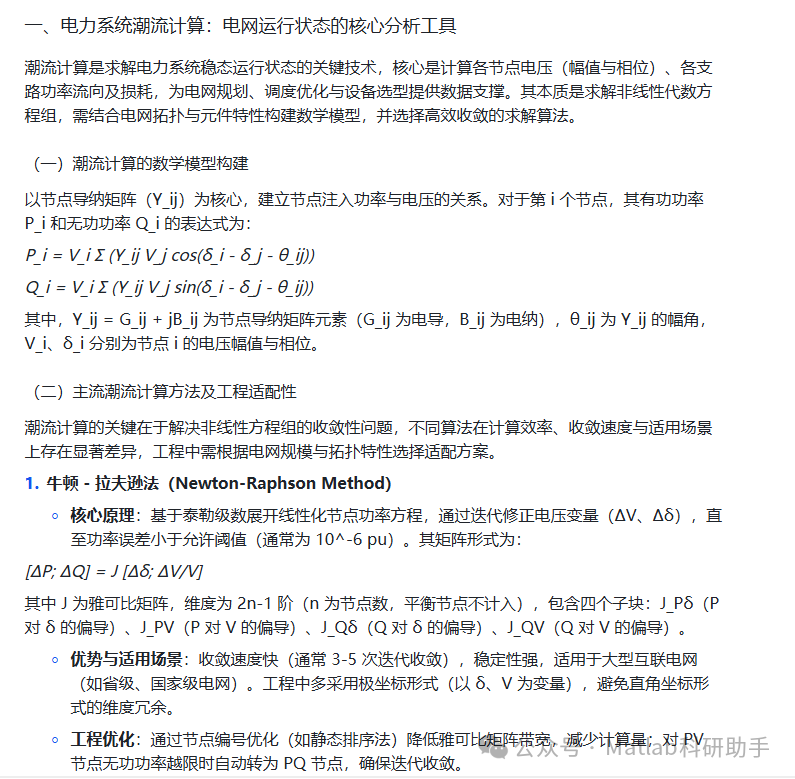

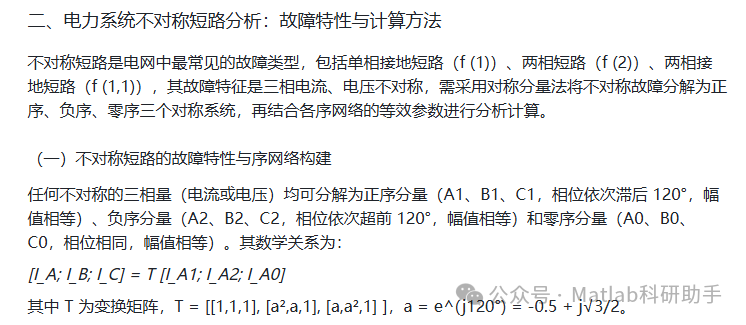

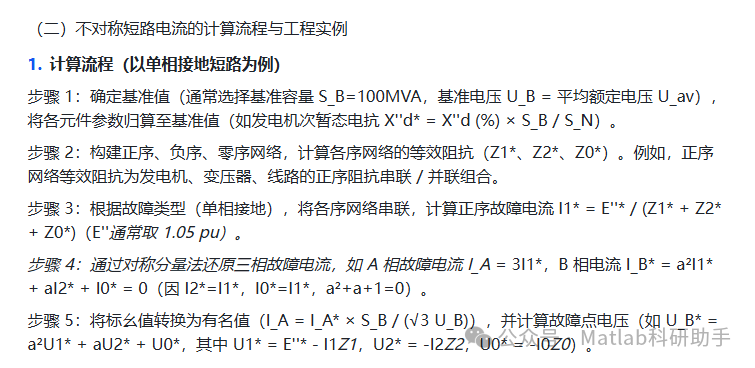

（三）不对称短路分析的工程应用与关键问题

1. 典型应用场景

• 继电保护整定：根据不对称短路电流计算结果，确定继电保护的动作电流与时限（如零序电流保护的整定值需大于最大不平衡电流，小于最小故障电流的 1.2 倍）；

• 设备耐受能力校验：计算短路电流的周期分量与非周期分量（非周期分量衰减时间常数 T_a≈0.05-0.1s），验证断路器的遮断容量（需大于短路电流有效值与非周期分量峰值的组合值）；

• 故障定位与分析：通过计算不同地点短路的电流、电压分布，结合实际故障录波数据，定位故障点（如利用零序电流分布差异判断线路故障区段）。

1. 工程中的关键问题与解决方案

• 非周期分量的影响：不对称短路初期存在非周期分量电流，导致短路电流峰值增大（如单相接地短路峰值可达周期分量的 2.5-3 倍）。解决方案：在设备选型时，采用峰值耐受电流校验（如断路器的峰值耐受电流需≥2.5 倍额定短路开断电流）；

• 变压器接线方式的影响：Y0/Δ 接线的变压器会阻断零序电流，导致不同侧的短路电流差异显著。解决方案：在计算不同电压等级的短路电流时，需分别构建各侧的序网络，考虑变压器接线对零序通路的影响；

• 大规模电网的计算复杂性：对于含多个电源、复杂拓扑的电网，手动计算难度大。解决方案：采用专业软件（如 PSCAD/EMTDC、BPA、PSASP）进行仿真计算，通过建模自动生成序网络并求解故障电流。

三、潮流计算与不对称短路分析的协同应用

在电力系统实际工程中，潮流计算与不对称短路分析并非孤立，二者常协同支撑电网的设计、运行与故障处理，典型协同应用场景包括：

1. 电网安全稳定校核

先通过潮流计算确定电网正常运行时的节点电压与支路功率（如验证所有线路功率均在额定值的 80% 以内）；再模拟某条线路发生不对称短路故障，通过短路分析计算故障电流，判断继电保护是否能快速切除故障（如切除时间 < 0.1s），并校验故障切除后电网的潮流是否重新收敛至稳定状态（避免出现电压崩溃或线路过载）。

1. 微电网的故障穿越能力设计

微电网中含大量分布式电源（如光伏、风电），其逆变器控制策略会影响潮流分布与短路电流特性。需先通过潮流计算优化分布式电源的出力分配，确保微电网并网时的功率平衡；再分析逆变器在不对称短路时的故障电流限制能力（如光伏逆变器的短路电流通常为额定电流的 1.2-1.5 倍），通过短路计算验证微电网是否能实现低电压穿越（LVRT），即在电压跌落至 0% 时保持并网运行≥150ms。

1. 配电网的重构与故障恢复

配电网发生单相接地短路后，先通过短路分析定位故障区段（如利用馈线终端单元 FTU 采集的零序电流数据）；再通过潮流计算模拟故障隔离后的电网重构方案（如闭合联络开关，调整分布式电源出力），验证重构后各节点电压是否满足要求（如配网电压偏差≤±7%），且支路电流不超过额定值。

四、技术挑战与未来发展趋势

（一）当前核心技术挑战

1. 高比例新能源接入的影响

风电、光伏等新能源发电具有随机性、波动性，其逆变器接口的动态特性与传统同步发电机差异显著，导致潮流计算的收敛性下降（如新能源出力波动引发节点功率频繁变化），且不对称短路时的故障电流特性复杂（如逆变器输出的短路电流不含零序分量），传统序网络模型精度不足。

1. 大规模电网的实时计算需求

随着电网节点数增至数万甚至数十万，传统串行计算方法难以满足实时调度需求（如调度中心需每 5-10 分钟更新一次潮流数据），且不对称短路的暂态过程仿真（如考虑故障后的电压恢复过程）计算量巨大，需平衡计算精度与实时性。

1. 复杂故障场景的建模难度

实际电网中可能出现多重不对称故障（如同一时刻发生两处单相接地短路）或故障伴随拓扑变化（如故障切除过程中开关动作），传统基于单一故障点的序网络模型难以描述此类场景，需构建更复杂的多故障耦合模型。

（二）前沿发展方向

1. 人工智能技术的融合应用

• 潮流计算：采用深度学习模型（如 LSTM、Transformer）预测新能源出力与负荷需求，减少潮流迭代次数；利用强化学习优化发电机出力与变压器分接头调节策略，提升潮流计算的收敛速度与经济性。

• 不对称短路分析：基于故障录波数据训练机器学习模型（如 CNN、XGBoost），实现故障类型识别与故障点定位的实时化（响应时间 < 10ms），替代传统基于序分量的人工计算方法。

1. 分布式计算与数字孪生技术

• 采用边缘计算与云计算结合的分布式架构，将大规模电网划分为多个子区域，并行进行潮流计算与短路分析，计算效率提升 3-5 倍；

• 构建电网数字孪生体，实时映射物理电网的运行状态，通过数字孪生平台模拟不同短路故障场景下的潮流演化过程，提前预判故障影响范围，支撑调度决策的智能化。

1. 新型电力系统的模型创新

• 针对高比例新能源电网，建立考虑逆变器控制策略的正、负序等效模型（如基于下垂控制的负序电流控制模型），提升不对称短路计算的精度；

• 开发适用于交直流混合电网的潮流计算方法（如统一迭代求解交直流节点功率方程），并构建交直流系统不对称短路的序网络模型（如考虑换流器的零序电流抑制特性）。

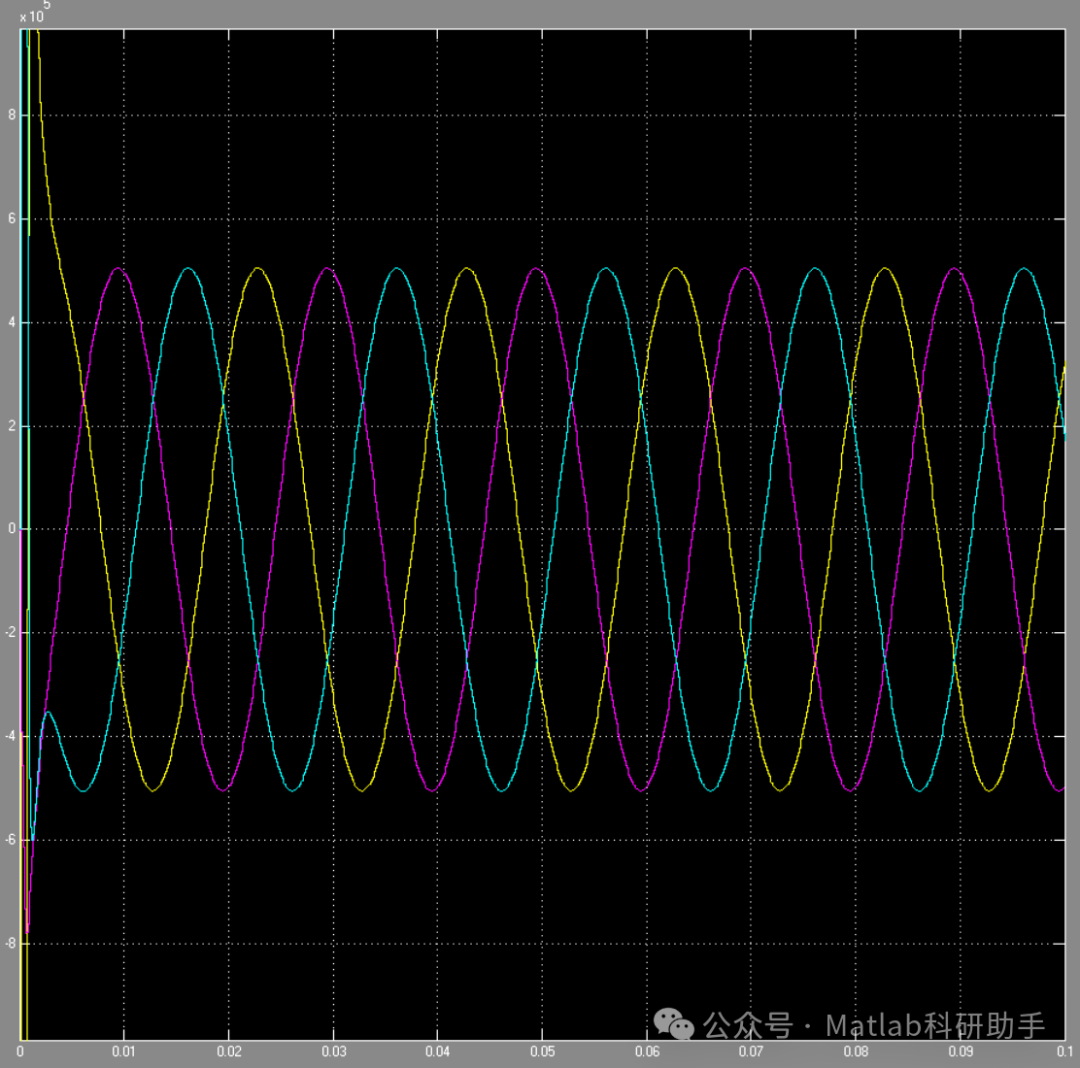

⛳️ 运行结果

🔗 参考文献

[1] 张宁,江红梅,张渭.基于MATLAB的电力系统潮流计算[J].西北农林科技大学学报：自然科学版, 2004, 32(12):3.DOI:10.3321/j.issn:1671-9387.2004.12.028.

[2] 胡浩,闫英敏,陈永利.基于MATLAB的电力系统潮流计算[J].国外电子测量技术, 2012, 31(12):5.DOI:10.3969/j.issn.1002-8978.2012.12.016.

[3] 张宁,江红梅,张渭.基于MATLAB的电力系统潮流计算[J].西北农林科技大学学报(自然科学版), 2004.DOI:CNKI:SUN:XBNY.0.2004-12-028.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
