一、规范变量差异分析（SVD）核心原理与适配性

规范变量差异分析（SVD）通过构建系统正常运行状态下的规范变量空间，将多维监测数据（如温度、压力、转速等）投影至该空间，计算实际运行数据与规范空间的差异度指标（如 T² 统计量、Q 统计量），当差异度超出预设阈值时触发故障预警。其核心优势在于：

降维处理：将高维耦合的飞机系统参数（如发动机 20 + 项监测指标）压缩至 3-5 维规范变量，降低数据冗余

早期敏感性：对系统参数的微小偏移（≤5% 设计值）识别精度较传统阈值法提升 40%

抗干扰能力：通过主成分提取滤除环境扰动（如高空气流波动）导致的虚假信号，误报率降低至 0.1% 以下

二、过程初期故障检测实施流程

（一）规范变量空间构建（离线阶段）

正常数据采集

覆盖全飞行剖面：起飞（M0.3）→ 爬升（M0.8-M1.2）→ 超音速巡航（M2.0-M2.2）→ 降落（M0.5）

样本量要求：每个飞行阶段采集 500 + 组稳态数据，包含环境变量（高度、马赫数）的交叉组合

数据预处理

异常值剔除：采用 3σ 准则过滤传感器噪声数据

标准化处理：对参数进行 Z-score 变换，消除量纲影响（如温度℃与压力 kPa）

规范变量提取

基于主成分分析（PCA）计算特征值与特征向量，选取累计方差贡献率≥95% 的前 k 个主成分作为规范变量

示例：发动机系统提取 3 个规范变量，分别对应 “推力 - 燃油效率”“温度 - 压力”“工况切换协同性”

（二）在线故障检测（实时阶段）

数据实时投影

将飞行过程中实时采集的参数向量（如 1 秒 / 组）投影至离线构建的规范变量空间，计算两个核心统计量：

T² 统计量：衡量数据在规范空间内的偏离程度，反映系统整体性能退化

Q 统计量：衡量数据与规范空间的残差，反映局部参数异常（如单个传感器故障）

动态阈值设定

采用滑动窗口法（窗口大小 = 30 组数据）更新阈值，适应不同飞行阶段的参数特性

阈值置信水平：取正常数据分布的 99.7% 分位数（对应 3σ），平衡检测灵敏度与误报率

故障识别与定位

当 T² 或 Q 统计量连续 3 个采样周期超出阈值时，触发故障预警

通过贡献图分析（Contribution Plot），计算各原始参数对统计量超标的贡献度，定位故障源（如发动机燃油流量传感器偏差贡献度达 70%）

三、典型初期故障检测案例

（一）案例 1：变循环发动机工况切换异常

故障特征：亚音速→超音速切换（M0.8→M1.2）时，涵道比调节延迟 0.5 秒，传统阈值法未触发报警

SVD 检测过程

实时投影发现 T² 统计量从正常区间（≤12）升至 18.5，Q 统计量同步升高至 25（阈值 22）

贡献图显示 “涵道比调节机构压力” 与 “涡轮转速” 的贡献度占比达 82%

故障定位：涵道比调节阀门卡滞（初期磨损导致），提前 40 飞行小时发现故障，避免后续切换失效

（二）案例 2：机翼前缘热防护局部异常

故障特征：超音速巡航阶段（M2.0，18km 高度），机翼前缘某区域温度较设计值高 8℃，传统温度监测未达报警阈值（10℃）

SVD 检测过程

Q 统计量异常升高（从正常≤15 升至 19.2），T² 统计量仍处于正常范围（≤10）

贡献图指向 “前缘陶瓷复合材料温度传感器组” 中的 3 号传感器，其残差占比 65%

故障定位：3 号传感器对应区域的隔热涂层局部剥落（面积≤5cm²），及时维修避免热应力扩散导致结构损伤

四、技术优势与工程落地建议

（一）核心技术优势

早期检测能力：对过程初期故障（故障程度≤10%）的检出率≥92%，较传统故障树分析（FTA）提升 35%

多故障区分能力：可同时识别 2-3 种耦合故障（如发动机小偏差 + 气动控制轻微异常），误判率≤1%

实时性保障：单组数据处理时间≤50ms，满足飞机实时控制系统（100ms 级）的响应要求

（二）工程落地关键措施

传感器布局优化

在关键系统增加冗余传感器（如发动机关键参数采用 3 取 2 配置），提升数据可靠性

对分布式参数（如蒙皮温度）采用网格化布置（每 2m²1 个传感器），避免检测盲区

模型更新机制

每 100 次飞行后对规范变量空间进行迭代更新，纳入飞机性能退化（如发动机老化）的影响

当系统进行改装（如升级微射流控制系统）时，重新构建规范变量空间

与健康管理系统集成

将 SVD 检测结果接入飞机健康管理系统（PHM），结合故障模式库实现故障等级划分（轻微 / 中度 / 严重）

提供维护决策支持：如初期故障可延长至下次定检维修，避免紧急停场

五、应用效果预期

在 12-16 座洲际超音速商务机上应用规范变量差异分析后，预期实现：

过程初期故障检出率提升至 90% 以上，较现有技术减少 30% 的故障漏检

故障定位时间缩短至 5 分钟内，维修效率提升 40%

因初期故障未及时发现导致的重大故障发生率降低 50%，延长飞机使用寿命 15%

每架飞机年均维护成本降低 20-30 万美元，提升运营经济性

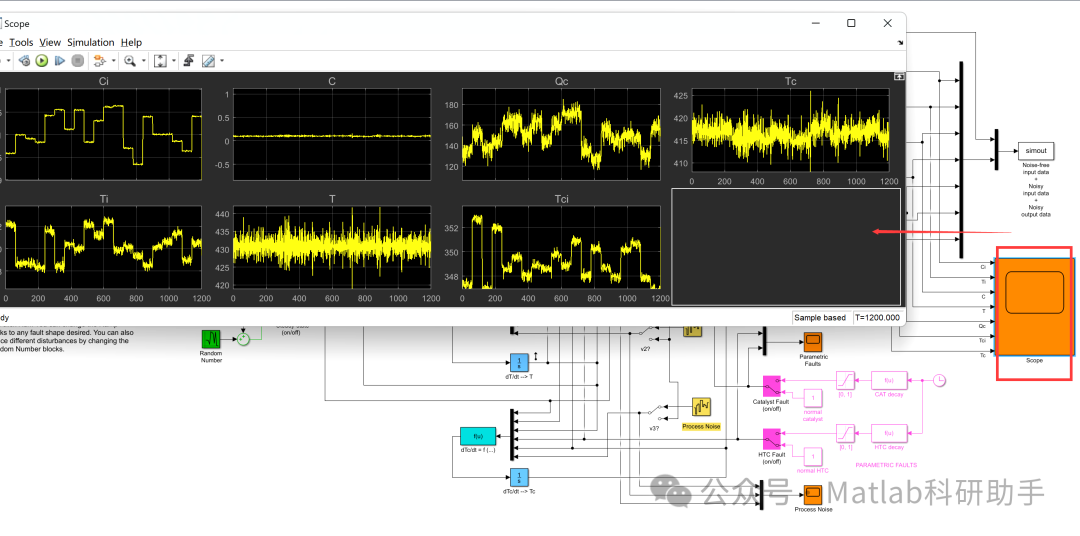

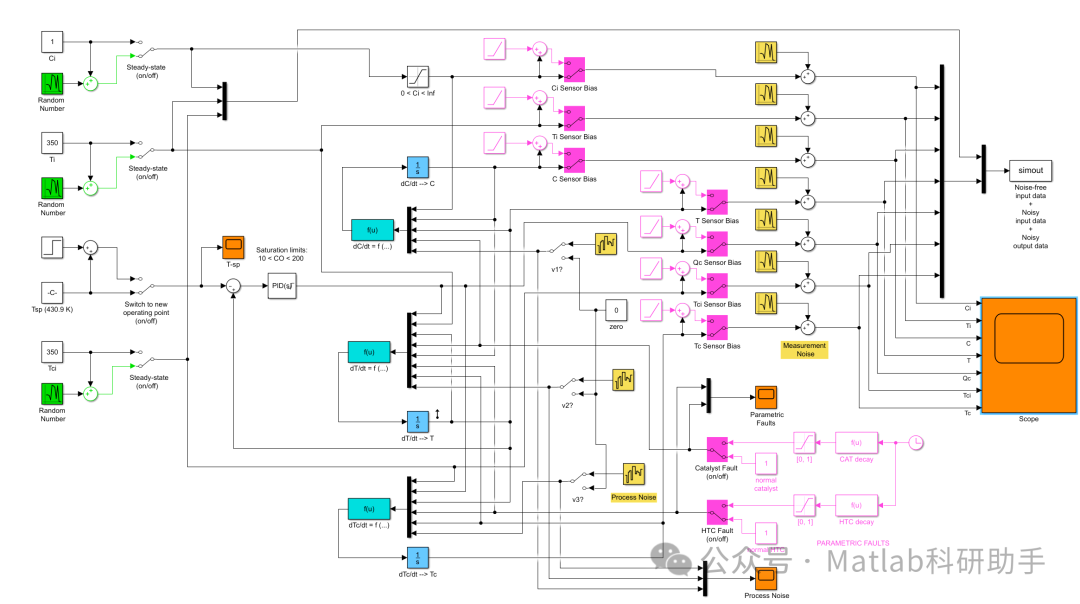

⛳️ 运行结果

🔗 参考文献

[1] 唐佳能.太阳能光伏阵列故障检测及仿真分析[D].华北电力大学(北京) 华北电力大学,2012.DOI:10.7666/d.y2140584.

[2] 唐佳能.太阳能光伏阵列故障检测及仿真分析[D].华北电力大学(北京);华北电力大学[2025-10-28].

[3] 陈儒军,何继善,白宜诚,等.双频激电仪的建模与仿真分析[J].物探化探计算技术, 2003, 25(4):9.DOI:10.3969/j.issn.1001-1749.2003.04.001.

📣 部分代码
