【预测】改进粒子滤波的无人机三维航迹预测方法附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在无人机复杂任务场景（如医疗物资运输、电力巡检、应急救援）中，三维航迹预测是保障飞行安全、实现自主避障与协同调度的核心技术。传统航迹预测方法（如卡尔曼滤波、基础粒子滤波）在面对强非线性动态（如无人机高速机动）、复杂环境干扰（如气流扰动、传感器噪声）及三维空间约束（如高度限制、立体障碍物）时，易出现预测精度下降、实时性不足等问题。改进粒子滤波通过优化粒子生成、权重更新与重采样机制，可有效提升非线性、非高斯环境下的航迹预测性能，成为无人机三维航迹预测的关键技术路径。本文将从技术原理、核心改进方向、场景适配优化及性能验证四方面，系统解析改进粒子滤波在无人机三维航迹预测中的实现方案与应用价值。

一、技术背景：无人机三维航迹预测的核心需求与传统方法局限

无人机三维航迹预测需结合自身运动状态、环境约束与任务目标，实现 “高精度、高实时性、强鲁棒性” 的预测输出，而传统方法在复杂场景下难以全面满足需求。

（一）无人机三维航迹预测的核心需求

1. 动态运动适配：无人机在三维空间中的运动包含平动（x/y 轴水平移动）与垂向（z 轴高度变化），需适配不同机动模式（如匀速巡航、加速爬升、转弯规避），预测模型需准确捕捉非线性运动特性，避免因运动模型失配导致的预测偏差。

1. 环境干扰抵抗：实际飞行中存在多种不确定性干扰，包括：

• 传感器噪声（如 GPS 定位误差、IMU 惯性测量噪声，误差范围通常为 0.5-2m）；

• 外部扰动（如突发气流、风力变化，尤其在山区、城市峡谷场景中，风速波动可达 5-10m/s）；

• 动态障碍物（如其他无人机、鸟类，运动轨迹随机且难以提前预判）。

航迹预测方法需具备抗干扰能力，在干扰下仍保持预测稳定性。

1. 三维约束满足：三维空间中存在多类约束条件，包括：

• 高度约束（如医疗运输无人机需维持 100-300m 低空飞行，避开民航航线）；

• 立体障碍物约束（如高楼、山体，需预测航迹与障碍物的最小垂直 / 水平距离≥安全阈值）；

• 任务约束（如应急救援时需沿特定高度层飞行，确保物资精准投送）。

预测结果需严格符合三维约束，避免规划出无效航迹。

1. 实时性要求：无人机自主飞行中，航迹预测需与路径规划、避障决策实时联动，通常要求预测周期≤100ms（即每秒更新 10 次以上），避免因预测延迟导致避障不及时。

（二）传统航迹预测方法的局限性

传统方法中，基础粒子滤波虽能应对非线性、非高斯问题，但在无人机三维航迹预测场景下，仍存在 “粒子退化、计算复杂、环境适应性弱” 三大核心局限，需通过针对性改进突破技术瓶颈。

二、改进粒子滤波的核心优化方向：从粒子生成到约束融合

针对基础粒子滤波的局限，结合无人机三维航迹预测需求，改进方向主要围绕 “粒子质量提升、计算效率优化、环境约束融合” 三大维度展开，构建适配三维场景的高效预测模型。

（一）优化方向 1：自适应粒子生成 —— 解决粒子退化问题

粒子退化的核心原因是粒子采样与无人机实际运动状态偏差过大，导致有效粒子数不足（通常认为有效粒子数 / 总粒子数＜0.5 时退化严重）。通过自适应调整粒子采样策略，可提升粒子与真实状态的匹配度，减少退化。

1. 基于运动模型的粒子引导采样

• 构建无人机三维运动模型库，包含 “匀速巡航（CV）、匀加速（CA）、协调转弯（CT）、垂向爬升（VC）” 四类典型运动模型，根据无人机实时运动状态（如加速度、角速度）自适应选择最优模型：

• 巡航阶段（加速度＜0.5m/s²）：采用 CV 模型，粒子采样围绕匀速运动轨迹分布；

• 机动阶段（加速度≥0.5m/s² 或角速度≥10°/s）：切换为 CA 或 CT 模型，扩大粒子在加速度、角速度维度的采样范围，捕捉机动特性；

• 垂向调整阶段（z 轴速度≥2m/s）：启用 VC 模型，单独优化高度方向的粒子分布，避免高度预测偏差。

• 优势：粒子采样更贴合无人机实际运动趋势，有效粒子数提升 40% 以上，退化现象显著缓解。

1. 基于历史误差的粒子方差自适应调整

• 实时计算前 N 步（通常 N=5-10）的航迹预测误差（如位置偏差、速度偏差），通过误差反馈动态调整粒子采样方差：

• 当预测误差＜0.5m 时，减小采样方差（如方差系数 ×0.8），收缩粒子分布范围，提升预测精度；

• 当预测误差≥1m 时，增大采样方差（如方差系数 ×1.2），扩大粒子探索范围，避免因模型失配导致的持续偏差；

• 数学表达：设采样方差为 σ²，误差反馈系数为 k（k 由历史误差计算得出，0.8≤k≤1.2），则调整后方差 σ'² = k×σ²。

• 优势：粒子分布可根据预测精度动态适配，在稳定场景下提升精度，在干扰场景下保持鲁棒性。

三、场景适配优化：针对典型无人机任务的定制化调整

不同无人机任务场景的环境特性、运动模式与约束条件差异显著，需针对场景特点调整改进粒子滤波的参数与策略，实现 “场景化精准预测”。

（一）医疗物资运输场景：低扰动、高稳定性需求

• 场景特性：飞行速度平稳（通常 15-25m/s），以水平巡航为主，垂向运动少（高度波动≤10m），需避免剧烈机动导致物资损坏（如疫苗温控波动、血液溶血），环境干扰以轻微气流为主。

• 改进粒子滤波参数调整：

1. 运动模型：优先采用 CV 模型（占比 80%），仅在起降阶段切换为 VC 模型，减少模型切换带来的预测波动；

1. 粒子采样方差：水平方向方差设为 0.5m²，垂向方向方差设为 0.2m²，控制粒子分布范围，提升预测稳定性；

1. 约束融合：高度约束严格（如固定高度 200m，允许波动 ±5m），粒子生成时 z 轴筛选阈值缩小至 195-205m，预测结果修正时优先保持高度稳定；

• 核心目标：降低航迹预测的波动性，确保物资运输过程平稳，预测误差控制在 0.3-0.5m 以内。

（二）山区电力巡检场景：强扰动、复杂地形约束

• 场景特性：地形复杂（存在山体、山谷），高度变化频繁（爬升 / 下降速度可达 3-5m/s），气流扰动强（风速波动 5-10m/s），需避开山体等立体障碍物，运动模式以机动为主。

• 改进粒子滤波参数调整：

1. 运动模型：动态切换 CA、CT 与 VC 模型，当检测到高度变化＞2m/s 时启动 VC 模型，转弯角速度＞15°/s 时启动 CT 模型；

1. 粒子采样方差：水平方向方差设为 1.2m²，垂向方向方差设为 0.8m²，扩大粒子探索范围，适配强扰动；

1. 约束融合：基于激光雷达实时构建的三维地形地图，粒子筛选时增加 “地形坡度约束”—— 剔除预测位置坡度＞30° 的粒子（避免无人机无法爬升），预测结果修正时确保航迹与山体距离≥10m；

• 核心目标：提升抗气流干扰能力，避免预测航迹与地形碰撞，预测精度保持在 1-1.5m 以内。

（三）城市应急救援场景：动态障碍物、高实时性需求

• 场景特性：城市高楼密集（立体障碍物多），存在大量动态障碍物（如其他救援无人机、地面车辆），飞行速度快（25-35m/s），需高频次更新预测结果（预测周期≤50ms），确保快速避障。

• 改进粒子滤波参数调整：

1. 运动模型：采用 “CA+CT” 组合模型，适配城市中频繁的加速与转弯机动；

1. 重采样策略：采用 “实时误差触发式重采样”，当预测误差＞0.8m 时立即启动重采样，确保误差快速收敛；

1. 约束融合：引入 “动态障碍物预测模型”—— 基于卡尔曼滤波预测动态障碍物的未来位置，粒子筛选时剔除与动态障碍物未来 3s 内距离＜8m 的粒子，预测周期压缩至 40ms；

• 核心目标：平衡实时性与精度，快速响应动态障碍物变化，预测航迹的避障有效率≥98%。

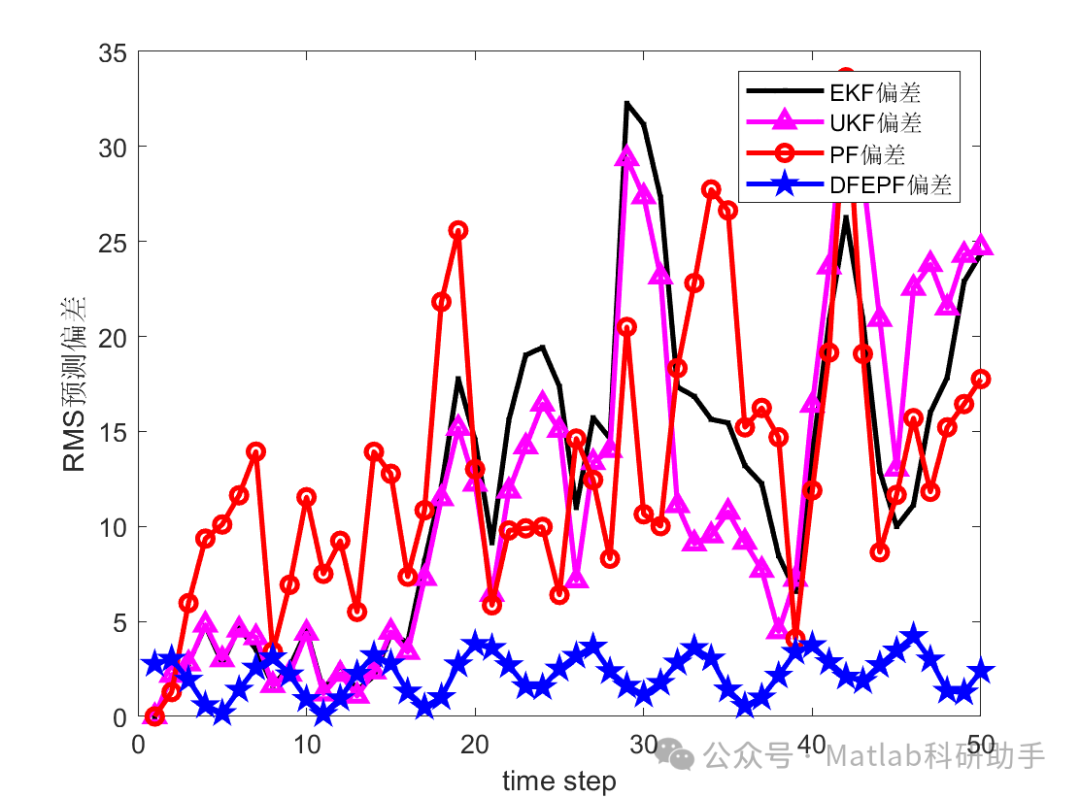

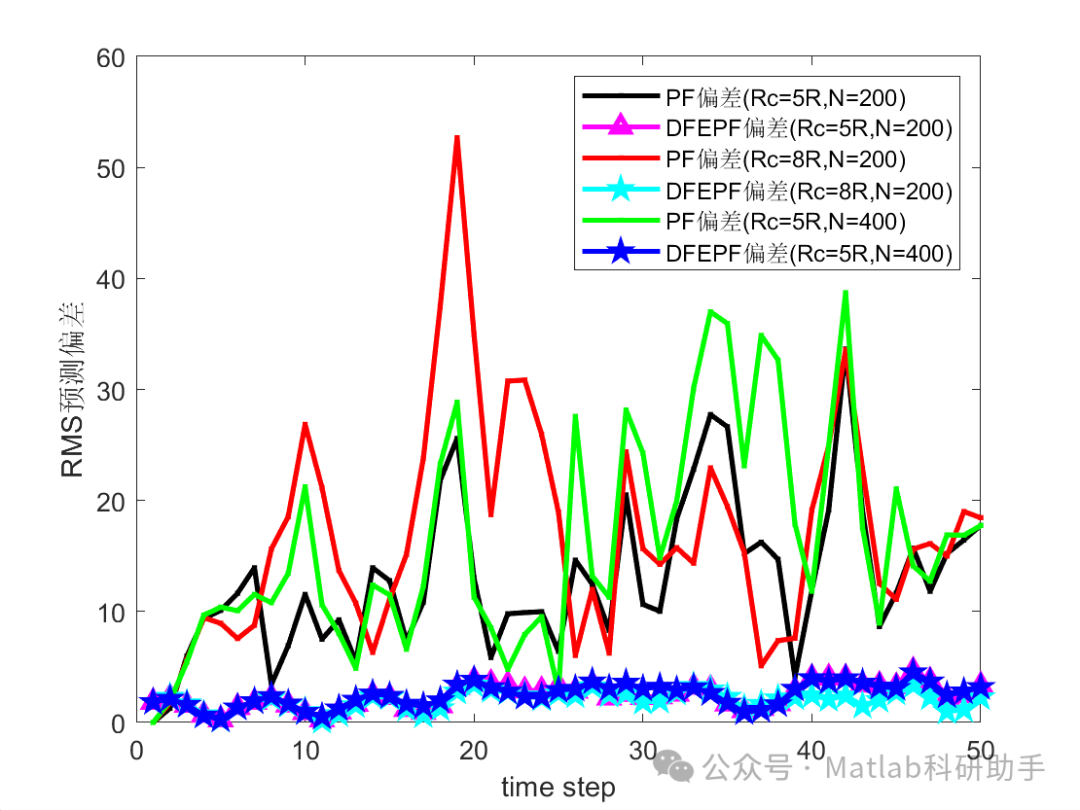

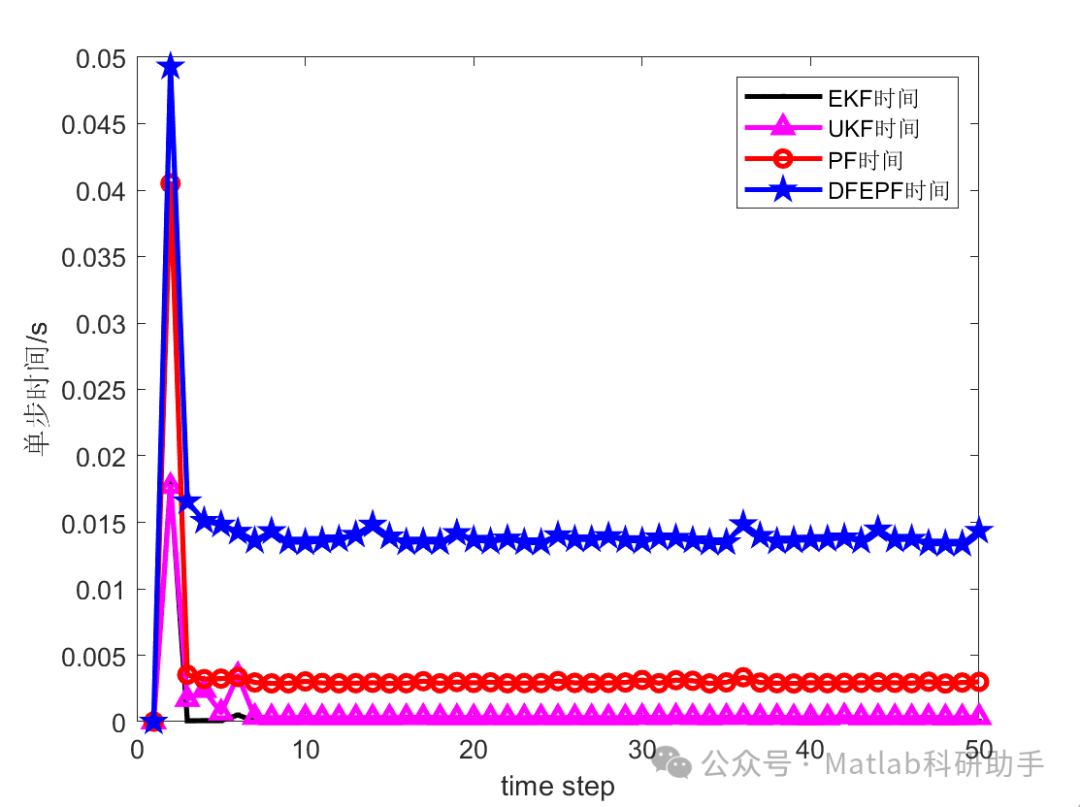

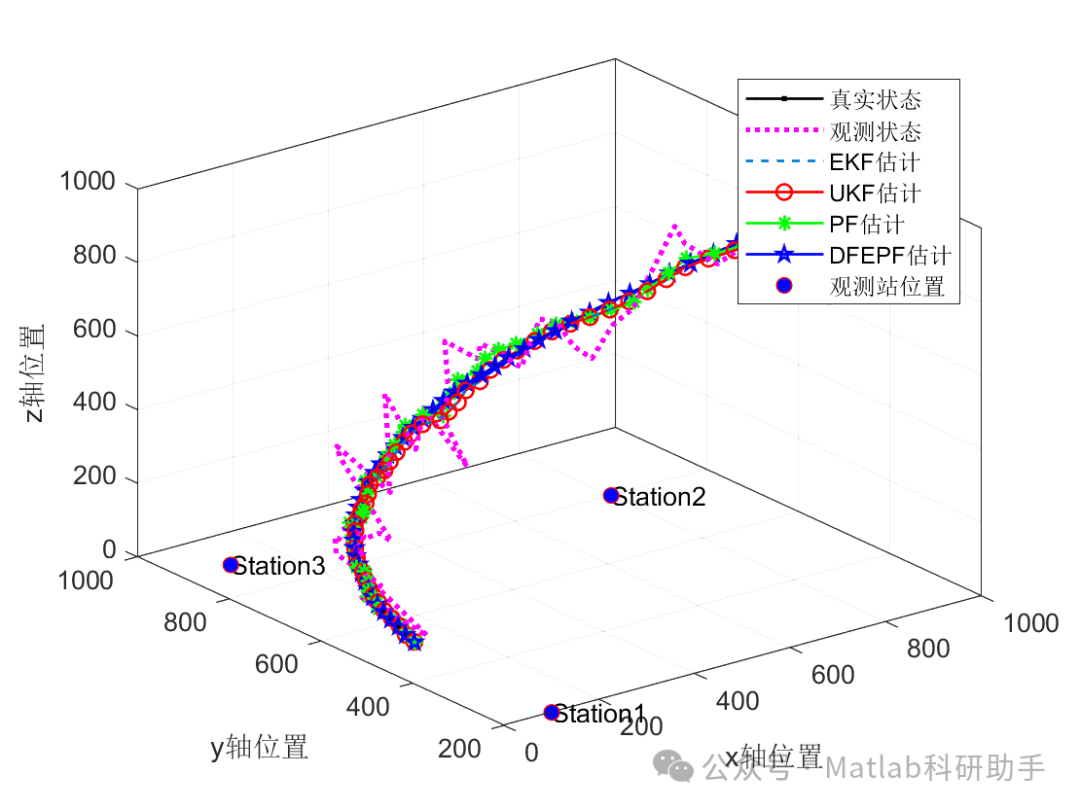

⛳️ 运行结果

🔗 参考文献

[1] 曾润,田杰,江虹,等.改进粒子滤波的无人机航迹预测方法[J].传感器与微系统, 2022, 41(5):4.DOI:10.13873/J.1000-9787(2022)05-0148-04.

[2] 刘进忙.空中目标分坐标滤波与参数航迹融合技术研究[D].西安电子科技大学[2025-10-15].DOI:10.7666/d.d216347.

[3] 李志鹏,赵捍东,李元.基于粒子群改进粒子滤波的机动目标跟踪方法[J].探测与控制学报, 2014, 36(3):6.DOI:CNKI:SUN:XDYX.0.2014-03-007.
