【无功功率控制】连接到无限电网的小型风电场的无功功率控制附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在新能源发电体系中，小型风电场因建设灵活、对电网接入条件要求相对较低等优势，成为分布式能源的重要组成部分。当小型风电场连接到无限电网（指电压和频率保持恒定，不受接入设备功率波动影响的理想电网模型）时，无功功率的合理控制不仅关系到风电场自身的稳定运行，更对整个电网的电压质量、功率因数平衡及安全可靠性具有重要意义。以下将从无功功率控制的核心目标、关键影响因素、主流控制策略及优化方向展开详细分析。

一、无功功率控制的核心目标

连接到无限电网的小型风电场，其无功功率控制需围绕电网运行的核心需求与风电场自身的安全约束展开，主要目标包括以下三方面：

1. 维持电网电压稳定：无限电网虽具备电压恒定的理想特性，但小型风电场的出力波动（如风速变化导致的风机输出功率波动）仍可能引发局部节点电压的暂态偏差。通过无功功率控制，可实时补偿风电场与电网之间的无功功率差额，避免局部电压过高或过低，确保接入点电压始终处于电网规范允许的范围内（通常为额定电压的 ±5% 或 ±2.5%，具体根据电网等级而定）。

1. 保证功率因数达标：电网运行要求用户侧功率因数维持在合理水平（一般要求滞后功率因数不低于 0.9），以减少无功功率在电网中的传输损耗，提高电网的有功功率传输效率。小型风电场需通过无功功率控制，将自身的功率因数调节至达标范围，避免因功率因数过低被电网运营商处罚，同时降低线路损耗与变压器损耗。

1. 提升风电场运行稳定性：无功功率不足或过剩会导致风电场内部设备（如风机变流器、变压器）的电压应力增大，可能引发设备过载、保护动作跳闸等问题。合理的无功功率控制可优化风电场内部的电压分布，减少设备的暂态冲击，保障风机、集电线路、升压变压器等设备的安全稳定运行，降低停机故障风险。

二、影响无功功率控制的关键因素

在小型风电场与无限电网连接的场景中，无功功率控制效果受多重因素影响，需针对性分析并制定应对策略：

1. 风速波动与风机出力特性：风速的随机性会导致风机输出有功功率波动，而风机的无功功率调节能力与有功功率出力密切相关（如双馈感应风机在不同有功功率输出区间，无功功率调节范围存在差异）。当风速骤升或骤降时，风机的无功功率输出可能出现暂态偏差，若控制不及时，会引发接入点电压波动。此外，风机的类型（如双馈风机、直驱永磁风机）也会影响无功功率调节的响应速度与精度 —— 直驱永磁风机因采用全功率变流器，无功功率调节范围更宽、响应速度更快，而双馈风机受转子侧变流器容量限制，无功调节能力相对有限。

1. 电网连接拓扑与阻抗特性：小型风电场通常通过集电线路将多台风机的输出功率汇总至升压变压器，再通过输电线路接入无限电网。集电线路与输电线路的阻抗（包括电阻与电抗）会导致无功功率传输过程中产生电压降 —— 当风电场向电网输送无功功率时，线路阻抗上的电压损耗会使电网侧电压降低；反之，当电网向风电场输送无功功率时，线路阻抗会导致风电场侧电压升高。此外，若电网侧存在感性或容性负载（如附近的工业用户、并联电容器组），会改变风电场与电网之间的无功功率潮流方向，进一步增加无功功率控制的复杂性。

1. 设备容量与调节限制：小型风电场的无功功率调节依赖于风机自身的变流器、并联电容器组、静止无功发生器（SVG）等设备，这些设备的容量直接决定了无功功率的调节范围。例如，若风电场仅依靠风机变流器进行无功调节，当风机满负荷运行时，变流器的容量主要用于传输有功功率，无功调节能力会大幅下降；若并联电容器组采用分组投切方式，调节精度较低，易产生电压阶跃变化。此外，设备的响应延迟（如机械开关的动作时间、变流器的控制延迟）也会影响无功功率控制的实时性，尤其在应对暂态扰动（如电网电压骤降）时，可能导致控制效果不佳。

三、主流无功功率控制策略

针对连接到无限电网的小型风电场，目前主流的无功功率控制策略可分为 “分层控制” 与 “协调控制” 两类，通过分级调节与设备协同，实现无功功率的精准管理：

（一）分层控制策略

分层控制将风电场的无功功率控制分为 “电网侧控制层”“风电场中央控制层” 与 “风机本地控制层” 三级，各级各司其职、层层递进，确保控制指令的有效执行：

1. 电网侧控制层：作为顶层控制，电网调度中心根据全网的电压水平、功率因数需求，向风电场发送无功功率控制指令（如指定风电场的无功功率输出值或接入点电压目标值）。该层级的控制周期较长（通常为分钟级），主要关注全网无功功率的平衡，为风电场制定总体控制目标。

1. 风电场中央控制层：接收电网侧指令后，结合风电场的实时运行状态（如各风机的有功出力、集电线路电压、设备运行状态），将总无功功率需求分配至各风机或无功补偿设备。例如，当电网要求风电场提高无功功率输出时，中央控制器会优先分配调节任务给有功出力较低、无功调节能力较强的风机，同时判断是否需要投入并联电容器组或 SVG。该层级的控制周期为秒级，需具备较强的数据处理与任务分配能力，确保无功功率分配的合理性与经济性。

1. 风机本地控制层：作为底层执行单元，风机控制器根据中央控制层分配的无功功率指令，通过调节变流器的控制参数（如双馈风机的转子侧变流器励磁电流、直驱风机的网侧变流器调制比）实现无功功率的精准输出。部分风机还具备本地电压闭环控制功能 —— 当风电场中央控制系统故障时，风机可自主根据本地电压测量值调节无功功率，避免电压失稳。该层级的控制周期为毫秒级，需具备快速响应能力，以应对暂态扰动。

（二）协调控制策略

协调控制的核心是打破设备间的独立运行模式，通过多设备协同优化，提升无功功率控制的精度与稳定性，常见的协调方式包括：

1. 风机与无功补偿设备的协调：当风机自身的无功调节能力不足（如满负荷运行时），风电场中央控制器会启动 SVG 或并联电容器组，补充无功功率缺口；当风速下降导致风机有功出力降低、无功调节能力富余时，可减少无功补偿设备的投入，避免无功功率过剩。例如，在风速骤降场景中，风机有功出力快速下降，转子侧变流器可释放更多容量用于无功调节，同时中央控制器可切除部分并联电容器，防止接入点电压过高。

1. 有功与无功功率的协调控制：在保证有功功率最大化输出的前提下，通过优化风机的控制策略，实现有功与无功功率的协同调节。例如，双馈风机可采用 “恒功率因数控制” 或 “恒电压控制” 模式 —— 在恒功率因数模式下，风机根据设定的功率因数目标，同步调节有功与无功功率输出；在恒电压模式下，风机优先保证本地电压稳定，通过动态调整无功功率输出，平衡有功功率波动对电压的影响。此外，当电网出现暂态电压跌落时，风机可短暂降低有功功率输出，将更多变流器容量用于无功功率支撑，帮助电网电压快速恢复。

四、无功功率控制的实现方式与技术手段

小型风电场的无功功率控制需依托硬件设备与软件算法的结合，常见的实现方式包括以下三类：

1. 基于风机变流器的控制：这是风电场最基础的无功功率控制手段，适用于双馈风机、直驱永磁风机等主流机型。对于双馈风机，转子侧变流器通过调节励磁电流的幅值与相位，改变定子侧的无功功率输出；网侧变流器则可辅助调节，进一步优化功率因数。对于直驱永磁风机，全功率变流器可独立控制有功与无功功率，通过调节网侧变流器的交流侧电压与电流相位差，实现无功功率的连续可调。该方式的优势是响应速度快（毫秒级）、调节精度高，可实现无功功率的平滑调节，但受变流器容量限制，调节范围有限。

1. 基于无功补偿设备的控制：当风机变流器的无功调节能力不足时，需配置额外的无功补偿设备，常见设备包括：

• 并联电容器组：通过分组投切实现无功功率的阶梯式补偿，成本低、可靠性高，但调节精度低、响应速度慢（秒级），适用于稳态无功功率补偿（如应对长期风速偏低导致的无功缺口）。

• 静止无功发生器（SVG）：基于电力电子器件（如 IGBT）实现无功功率的连续可调，响应速度快（毫秒级）、调节范围宽，可同时提供感性与容性无功功率，适用于暂态无功补偿（如应对电网电压骤降、风速骤变）。

• 静止无功补偿器（SVC）：由晶闸管控制电抗器（TCR）与固定电容器（FC）组成，可实现感性无功功率的连续调节与容性无功功率的固定补偿，成本低于 SVG，但响应速度略慢，且存在谐波污染风险。

1. 基于先进控制算法的优化：为提升无功功率控制的精度与适应性，近年来涌现出多种先进控制算法，如：

• 模型预测控制（MPC）：通过建立风电场与电网的数学模型，预测未来短时间内（如 1-5 秒）的风速、有功出力及电压变化趋势，提前制定无功功率控制策略，减少暂态偏差。例如，MPC 算法可根据风速预测值，提前调整风机变流器与 SVG 的输出，避免风速骤变导致的电压波动。

• 模糊控制与神经网络控制：针对风电场与电网系统的非线性、不确定性特性，模糊控制通过建立模糊规则库，实现无功功率的自适应调节；神经网络控制则通过训练数据学习系统特性，提高控制算法对复杂工况的适应能力。这类算法适用于电网拓扑复杂、干扰因素多的场景，可提升控制系统的鲁棒性。

五、无功功率控制的优化方向

随着电网对新能源发电接入要求的不断提高，连接到无限电网的小型风电场无功功率控制需向 “更高精度、更快响应、更优经济性” 方向发展，未来优化方向主要包括：

1. 多时间尺度协同控制：结合短期风速预测（分钟级）、超短期风速预测（秒级）与实时测量数据（毫秒级），构建多时间尺度的控制体系 —— 长期尺度（分钟级）通过优化并联电容器组的投切计划，降低设备损耗；中期尺度（秒级）通过 MPC 算法分配风机与 SVG 的无功调节任务；短期尺度（毫秒级）通过风机变流器的快速响应，应对暂态扰动。通过多尺度协同，实现 “稳态优化 + 暂态支撑” 的全方位控制。

1. 数字化与智能化升级：依托风电场数字孪生技术，构建物理风电场与虚拟模型的实时映射，通过虚拟仿真测试不同工况下的无功功率控制策略，优化控制参数；结合 5G、边缘计算技术，实现风机、SVG、中央控制器之间的低延迟数据传输，提升控制指令的实时性；引入人工智能算法（如强化学习），让控制系统自主学习电网运行规律，实现无功功率控制的自决策、自优化。

1. 与电网调度的互动协同：未来电网将向 “源网荷储” 互动方向发展，小型风电场需具备与电网调度中心的双向通信能力 —— 不仅接收电网的无功控制指令，还可向电网反馈自身的无功调节能力与运行状态。例如，当电网出现无功功率缺额时，风电场可根据自身设备容量，向调度中心上报可提供的无功支撑容量，参与全网的无功功率紧急支援，提升电网的整体稳定性。

结语

连接到无限电网的小型风电场无功功率控制，是平衡风电场运行效率与电网安全的关键环节。在实际应用中，需充分考虑风速波动、电网拓扑、设备特性等因素，通过分层控制与协调控制策略，结合风机变流器、无功补偿设备及先进算法，实现无功功率的精准调节。未来，随着数字化、智能化技术的融入与电网互动需求的提升，小型风电场的无功功率控制将向更高效、更灵活、更协同的方向发展，为新能源高比例接入电网提供可靠支撑。

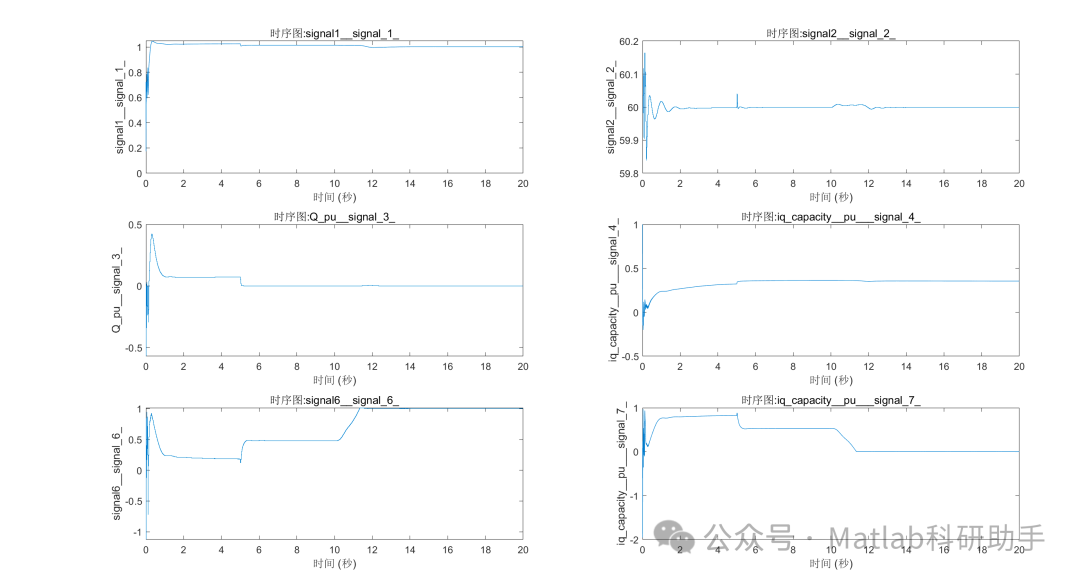

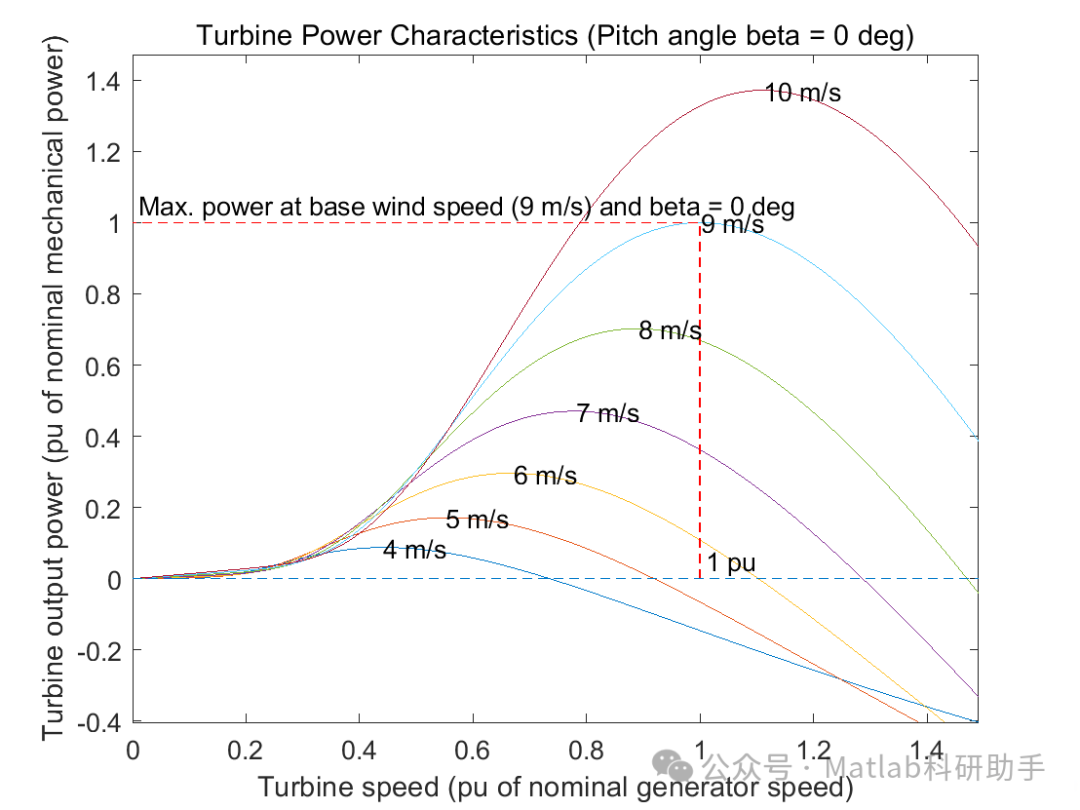

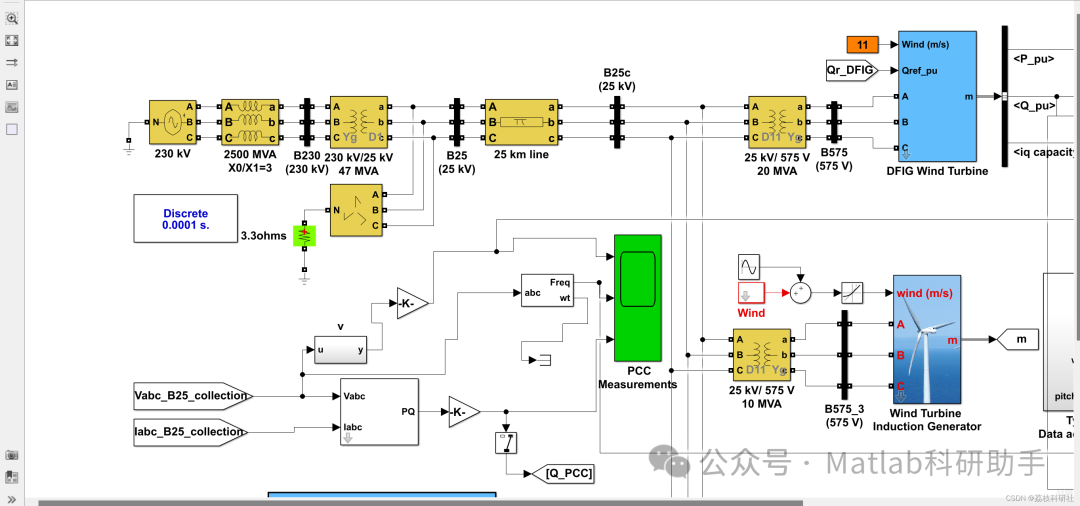

⛳️ 运行结果
