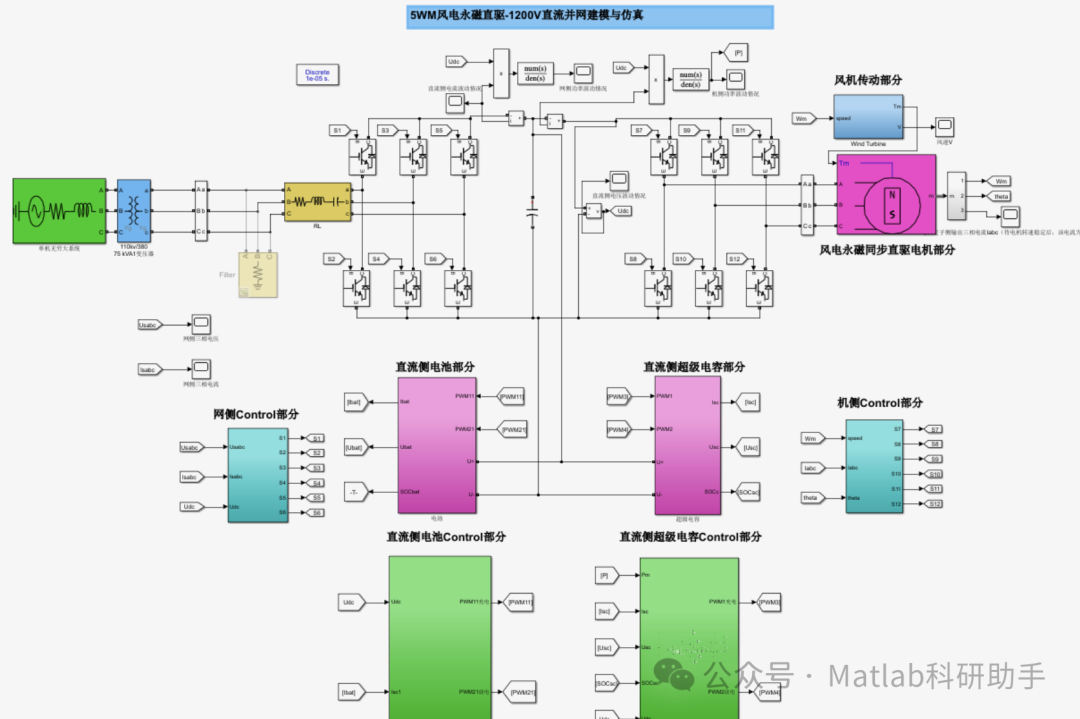

5MW 风电永磁直驱发电机 - 1200V 直流并网系统打破传统交流并网模式，通过 “电能产生 - 变换 - 传输 - 并网” 全链路直流化设计，实现风能向电网的高效转化。其核心架构包含三大模块，各组件协同保障 1200V 直流母线电压稳定与功率平滑输出。

（一）发电侧：永磁直驱发电机核心特性

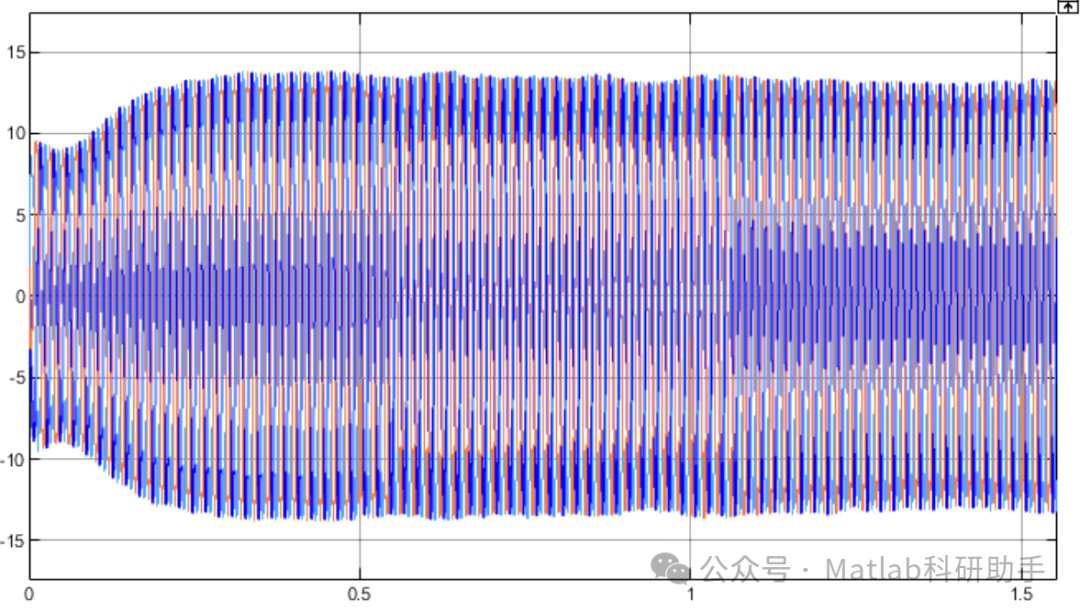

5MW 永磁直驱发电机采用外转子永磁同步电机（PMSM）结构，省去传统风电系统的齿轮箱，直接与风轮耦合，减少机械损耗（传动效率提升至 96% 以上）。关键参数设计需匹配 1200V 直流并网需求：

额定功率：5MW，额定转速范围 8-15r/min（适配低风速地区风能捕获）；

定子绕组：采用星型连接，相电压设计为 700-800V，经整流后可稳定输出 1200V 直流电压；

永磁体：选用钕铁硼（NdFeB）材料，磁密等级≥1.4T，确保低转速下仍能产生足够感应电动势。

该发电机的优势在于无滑环、维护成本低，且转速与风速线性关联，为后续直流变换提供稳定的电能输入基础。

（二）变换侧：1200V 直流母线关键设备

直流变换环节是连接发电机与电网的核心，需解决 “电压匹配” 与 “功率调节” 两大问题，主要包含以下设备：

不可控整流器：采用 6 脉波或 12 脉波二极管整流桥，将发电机输出的交流电转化为直流电，输出电压波动范围 900-1300V，通过后续环节稳定至 1200V 额定值；

DC/DC 变换器：选用双向全桥隔离式 DC/DC 拓扑，具备电压升降压功能：

升压模式：当风速较低、发电机输出电压不足时，将直流电压提升至 1200V；

降压模式：风速过高时，限制直流母线电压不超过 1250V（保护阈值），同时实现能量双向流动（适配储能系统接入）；

直流滤波器：采用 LC 滤波拓扑，滤除整流与变换过程中产生的纹波（纹波系数控制在 2% 以内），避免对 1200V 直流母线稳定性造成干扰。

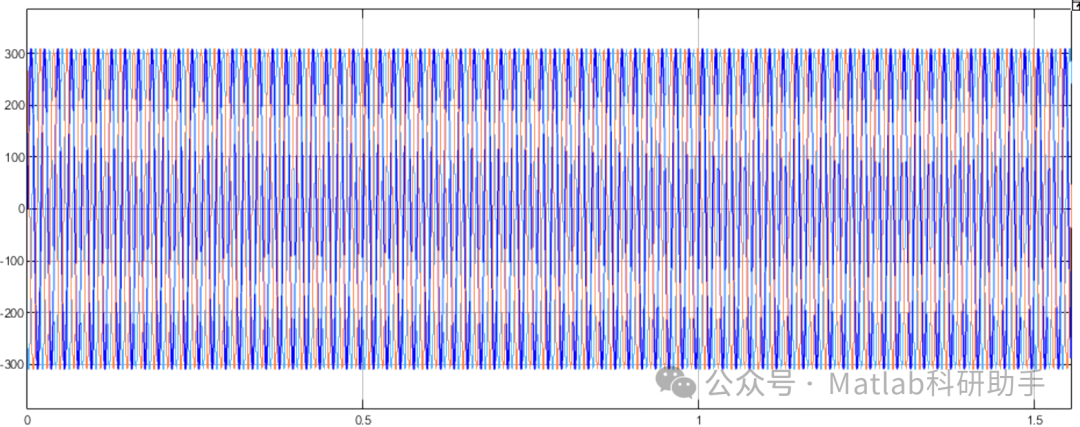

（三）并网侧：直流电网接入接口设计

1200V 直流并网需满足电网对 “功率因数”“谐波含量”“故障穿越能力” 的要求，核心设备为模块化多电平换流器（MMC）：

拓扑结构：采用半桥子模块，每个桥臂包含 20-25 个子模块，通过子模块电容电压均衡控制，实现 1200V 直流电压向交流电网电压（如 35kV 或 110kV）的转换；

控制目标：维持直流侧电压稳定在 1200V±5%，交流侧输出谐波畸变率（THD）≤3%，满足 GB/T 19963-2011《风电场接入电力系统技术规定》；

故障处理：配备直流断路器与过压保护电路，当直流电网发生短路故障时，0.1s 内切断故障回路，避免损坏发电机与变换器。

二、关键技术难点与解决方案

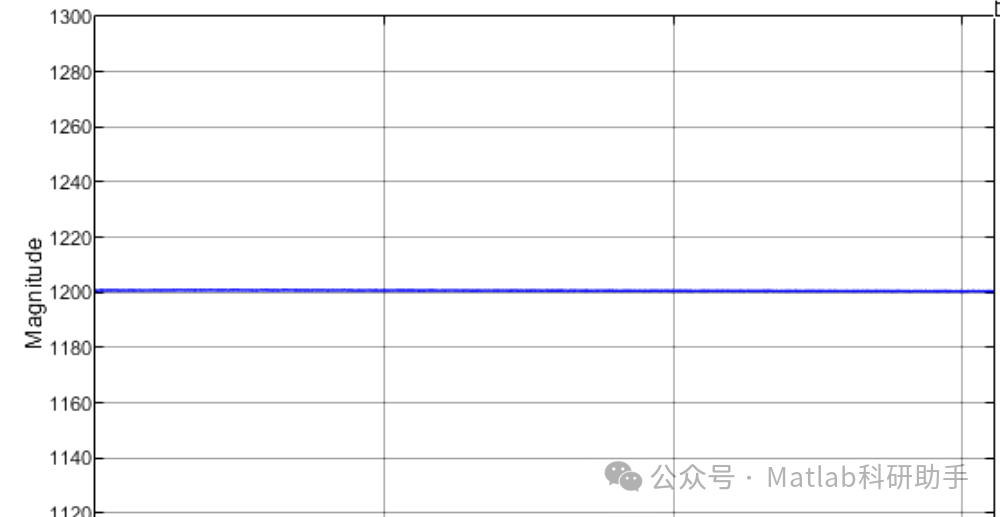

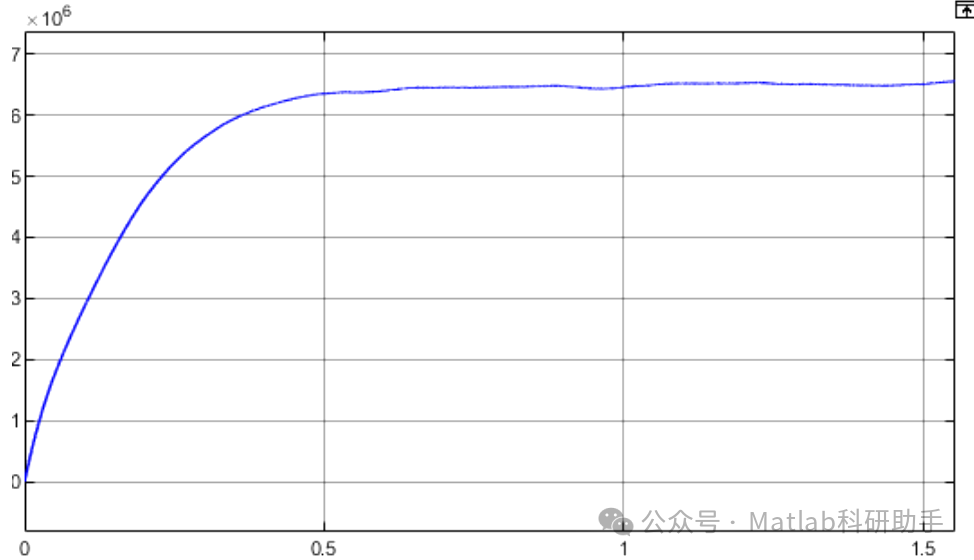

（一）1200V 直流母线电压稳定控制

直流母线电压波动会直接影响并网功率质量，尤其在风速骤变（如阵风）时，发电机输出功率波动可达 ±20%，需通过多环节协同控制解决：

前馈 - 反馈复合控制：

前馈控制：根据风速预测（通过风速传感器实时采集）提前调节 DC/DC 变换器占空比，预判功率变化趋势；

反馈控制：以 1200V 为电压基准，通过 PI 控制器实时调整 MMC 子模块投入数量，当母线电压高于 1260V 时，增加子模块投入以消耗多余功率；低于 1140V 时，减少子模块投入并调用储能系统补能。

储能系统协同：在直流母线上并联 2-5MWh 锂电池储能系统，采用下垂控制策略：

当母线电压＞1230V 时，储能系统充电，吸收多余电能；

当母线电压＜1170V 时，储能系统放电，补充功率缺口，将电压波动控制在 ±2.5% 以内。

（二）永磁直驱发电机低电压穿越（LVRT）能力

根据电网规范，当 1200V 直流并网侧发生电压跌落（如跌落至 0% 额定电压）时，系统需保持并网运行至少 150ms。针对该需求，采用以下技术方案：

发电机侧限流控制：在整流器输出端串联IGBT-based 固态开关，当检测到直流电压跌落时，0.02s 内触发开关限流，限制发电机输出电流不超过 1.2 倍额定电流（避免过流损坏绕组）；

MMC 换流器容错控制：采用子模块冗余设计，每个桥臂预留 2-3 个备用子模块，当故障导致部分子模块退出时，备用子模块快速投入，维持换流器正常运行；

能量泄放回路：在直流母线上并联阻容吸收电路，当电压跌落导致能量无法并网时，通过泄放电阻消耗多余能量，防止母线电压过高（泄放功率可达 3MW）。

（三）高功率密度设备散热设计

5MW 系统中，DC/DC 变换器与 MMC 换流器的功率损耗可达 50-80kW，若散热不及时，器件温度会超过 125℃（IGBT 允许最高结温），需采用高效散热方案：

液冷散热系统：

针对 DC/DC 变换器与 MMC 子模块，采用乙二醇水溶液作为冷却介质，流量设计为 50-80L/min，散热功率密度可达 100W/cm²；

冷却回路配备板式换热器，将热量传递至风冷系统，确保冷却介质出口温度≤45℃；

器件布局优化：将发热量大的 IGBT 与二极管集中布置在散热基板中心区域，减少热阻（热阻控制在 0.5℃/W 以下），同时采用铜基板替代传统铝基板，提升导热效率 30%。

三、控制策略创新：融合滤波与神经网络技术

结合此前轨迹估计中提到的 “EKF 滤波”“BP 神经网络” 等技术，将其应用于风电并网系统，提升控制精度与抗干扰能力。

（一）基于 EKF 的发电机转速与功率估计

预测阶段：基于上一时刻状态估计值，通过状态方程预测当前转速与电磁转矩；

更新阶段：结合定子电压观测值，计算卡尔曼增益，修正预测值，将转速估计误差从 ±5% 降至 ±1.2%，为功率控制提供精准输入。

四、技术演进与未来方向

（一）设备轻量化与集成化

模块化设计：将 DC/DC 变换器与 MMC 换流器集成为 “一体化功率柜”，体积减少 30%，安装成本降低 25%；

宽禁带器件应用：采用碳化硅（SiC）IGBT 替代传统硅基 IGBT，开关损耗降低 60%，散热系统体积可缩小 40%，同时提升系统最高工作温度至 150℃。

（二）智能控制与数字化运维

数字孪生技术：构建系统全生命周期数字模型，实时映射发电机、变换器的运行状态，通过 BP 神经网络预测设备故障（预测准确率≥90%），提前安排维护；

协同控制策略：与电网调度系统通信，根据电网负荷需求（如峰谷电价）动态调整并网功率，实现 “削峰填谷”，提升风电消纳率（消纳率可从 85% 提升至 95% 以上）。

（三）高压直流并网升级

未来可向更高电压等级（如 3kV、5kV）直流并网演进，通过串联谐振 DC/DC 变换器实现电压升级，同时采用分布式控制架构，提升多台风机并网时的协同性，适应 GW 级风电场的大规模接入需求。

五、结论

5MW 风电永磁直驱发电机 - 1200V 直流并网系统通过 “直驱发电 + 直流变换 + MMC 并网” 的架构设计，解决了传统交流并网的损耗大、控制复杂等问题。其核心在于 1200V 直流母线的稳定控制、低电压穿越能力的保障，以及 EKF 滤波、BP 神经网络等技术在控制策略中的创新应用。该系统不仅适用于陆上风电场，更在海上风电与微电网场景中具备显著优势，未来通过设备轻量化、智能运维与高压升级，将成为风电大规模接入电网的重要技术方向，为 “双碳” 目标下的能源转型提供核心支撑。
