🔥 内容介绍

信号成帧（Signal Framing）是将连续或长时长离散信号分割为若干个短时长 “帧”（Frame）的信号预处理操作，是语音信号处理、雷达信号分析、通信信号解调等领域的基础步骤。其核心目的在于：

1. 降低信号非平稳性影响：多数实际信号（如语音、雷达回波）具有时变特性，短时间内可近似为平稳信号，成帧后便于对每帧信号进行独立的特征提取（如频谱分析、时域参数计算）；

1. 平衡时间分辨率与频率分辨率：通过调整帧长，可在 “短时分析（高时间分辨率，适用于捕捉信号突变）” 与 “频域精细分析（高频率分辨率，适用于区分相近频率成分）” 之间找到平衡；

1. 适配硬件处理能力：长信号直接处理易导致计算量过载，成帧后可分批次处理，降低内存占用与实时性压力。

典型应用场景包括：语音识别中的梅尔频率倒谱系数（MFCC）提取、雷达目标回波的脉冲压缩处理、无线通信中的正交频分复用（OFDM）符号分割等。

二、信号成帧的关键参数设计

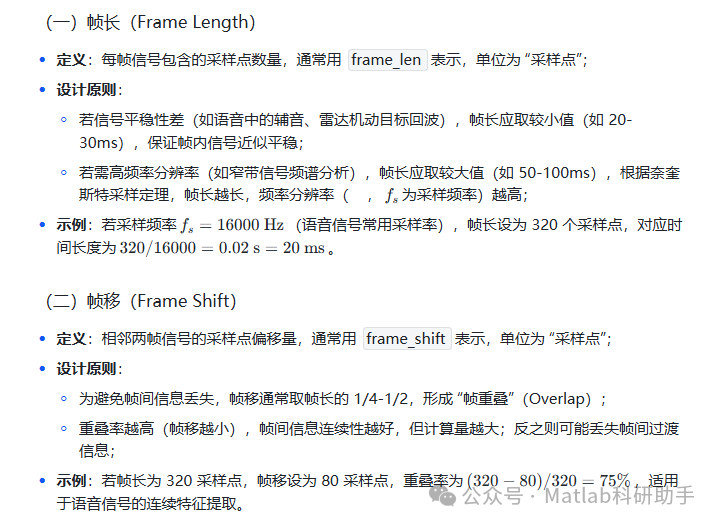

在 Matlab 中实现信号成帧前，需先明确三个核心参数，参数设计直接影响成帧效果与后续处理精度：

（三）窗函数（Window Function）

• 作用：成帧后直接截断的信号会因 “频谱泄漏” 导致频域分析误差，窗函数可通过平滑帧边缘幅度，抑制频谱泄漏；

• 常用窗函数选择：

• 汉宁窗（Hanning Window）：主瓣宽度适中，旁瓣衰减约 31dB，适用于多数通用信号分析；

• 汉明窗（Hamming Window）：主瓣略宽于汉宁窗，旁瓣衰减约 41dB，频谱泄漏抑制效果更优；

• 矩形窗（Rectangular Window）：无平滑作用，仅适用于信号边缘无突变的场景（如周期信号截取）；

• Matlab 调用：通过hanning(n)、hamming(n)函数生成 n 点窗函数，与帧信号逐点相乘实现加窗。

三、常见问题与优化建议

（一）频谱泄漏严重

• 原因：未加窗或窗函数选择不当；

• 解决方案：优先选择汉明窗或布莱克曼窗（旁瓣衰减更高），避免使用矩形窗；若需更高频率分辨率，可适当增加帧长。

（二）帧间信息丢失

• 原因：帧移过大（重叠率过低）；

• 解决方案：将重叠率调整为 50%-75%，语音信号建议 75%，雷达信号建议 50%，平衡连续性与计算量。

（三）计算量过大

• 原因：帧长过大或帧数过多；

• 解决方案：

1. 降低采样频率（需满足奈奎斯特准则，避免混叠）；

1. 采用 “变帧长” 策略：信号平稳段用长帧，突变段用短帧；

1. 利用 Matlab 的gpuArray函数，在 GPU 上加速成帧与后续处理（适用于大规模信号）。

四、总结

本文详细介绍了基于 Matlab 的信号成帧实现方法，核心要点包括：

1. 明确帧长、帧移、窗函数三大参数的设计原则，根据信号特性（平稳性、频率分辨率需求）灵活配置；

1. 掌握 “手动编程” 与 “工具箱函数” 两种实现方式，手动实现适配自定义需求，工具箱函数高效便捷；

1. 成帧后需结合具体应用场景（如频谱分析、特征提取）进行后续处理，同时注意优化频谱泄漏、计算量等问题。

通过本文方法，可快速完成语音、雷达、通信等各类信号的成帧预处理，为后续高精度信号分析与处理奠定基础。

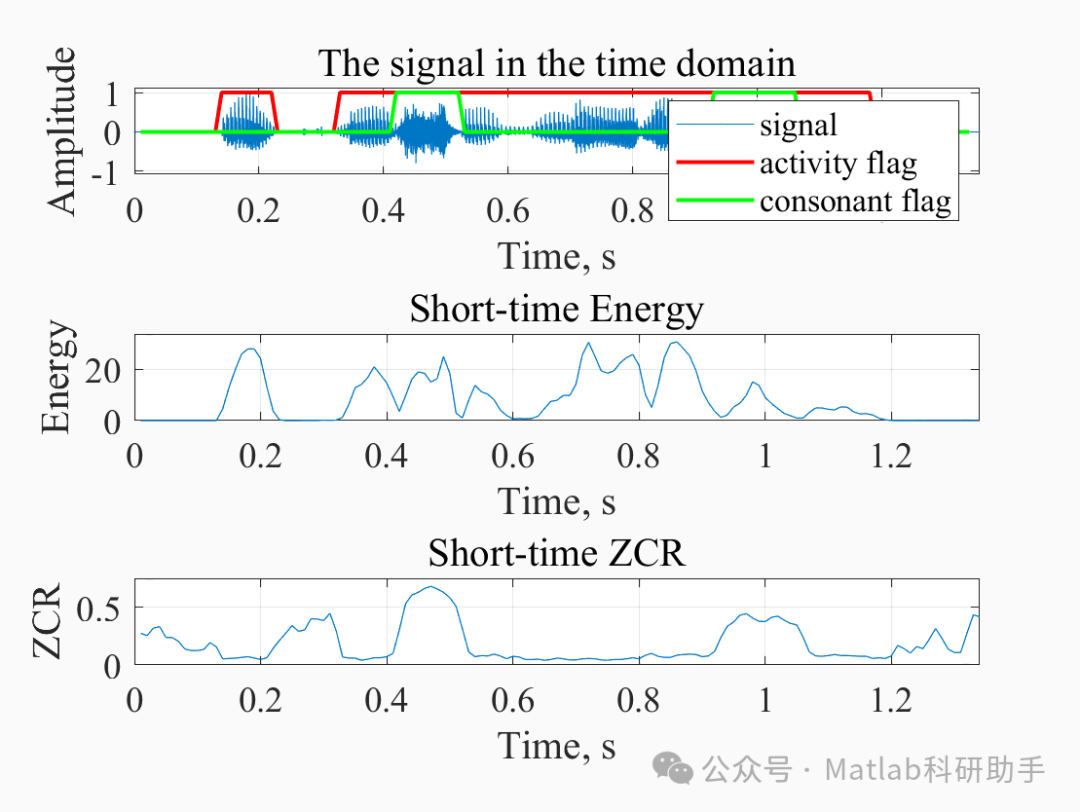

⛳️ 运行结果

🔗 参考文献

[1] 陈亚勇.MATLAB信号处理详解[M].人民邮电出版社,2001.

[2] 陈赫,吕丽君.Matlab在数字信号处理中的应用[J].长治学院学报, 2018, 35(2):3.DOI:CNKI:SUN:JDNS.0.2018-02-013.

[3] 李自清.利用Matlab工具箱进行数字信号处理[J].科技创新导报, 2007, 22(002):20-20.DOI:10.3969/j.issn.1674-098X.2007.02.015.
