红外图像通过捕捉物体热辐射生成，在安防监控、工业故障诊断、医疗检测、军事侦察等领域具有不可替代的作用。与可见光图像相比，红外图像存在对比度低、噪声干扰强、边缘模糊等固有缺陷 —— 物体热辐射的扩散特性导致边缘区域灰度过渡平缓，环境温度波动与传感器噪声进一步掩盖边缘信息，传统边缘检测算法（如 Sobel、Canny）难以精准提取有效边缘。

热传导矩阵（Heat Conduction Matrix, HCM）源于热传导物理模型，通过模拟热量在图像像素间的传导过程，构建像素间的关联权重矩阵，能自适应区分 “同质区域” 与 “异质边缘”，对低对比度、强噪声的红外图像具有天然适配性。本文系统研究 HCM 边缘检测方法的原理、实现流程及在红外图像中的应用效果，通过实验验证其相较于传统算法的优势，并提出优化方向。

二、核心理论基础

2.1 红外图像的特性与边缘检测需求

红外图像的本质是灰度值与物体表面温度的映射（灰度越高，温度越高），其边缘对应 “温度突变区域”（如工业设备的故障发热点边缘、人体与背景的温度分界）。但受限于成像原理，红外图像存在以下特性，对边缘检测算法提出特殊需求：

低对比度：物体与背景的温度差较小（如工业场景中正常部件与轻微故障部件的温差可能仅 2-5℃），导致边缘区域灰度梯度微弱；

强噪声干扰：红外传感器的热噪声、环境杂散光会使图像产生 “椒盐噪声” 或 “高斯噪声”，传统梯度算法易将噪声误判为边缘；

边缘模糊性：热辐射的空间扩散效应使边缘呈现 “渐变过渡带”（而非可见光图像的 “锐化边缘”），需算法能捕捉 “缓慢变化的灰度差异”。

因此，红外图像边缘检测算法需满足抗噪声能力强、低对比度适应性好、边缘定位精准三大核心需求，HCM 方法通过物理模型驱动的像素关联分析，恰好能应对这些挑战。

2.2 热传导矩阵（HCM）的基本原理

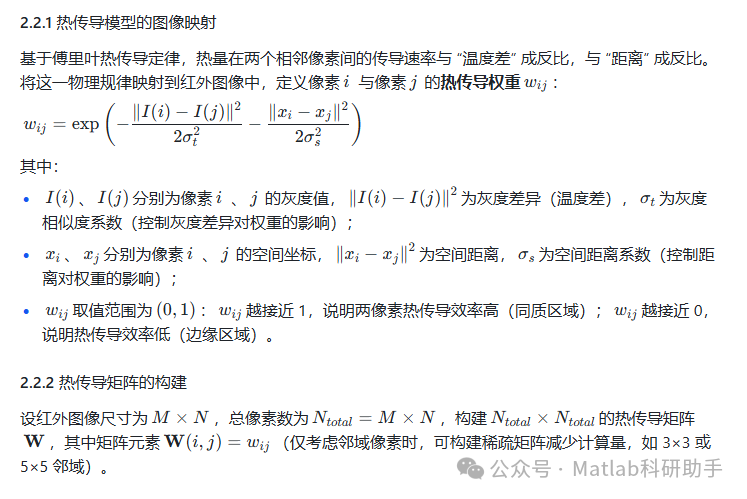

HCM 的核心思想是：将红外图像的每个像素视为 “热节点”，灰度值视为 “节点温度”，像素间的 “热传导效率” 对应 “灰度相似度”—— 同质区域内像素温度相近，热传导效率高（关联紧密）；边缘区域两侧像素温度差异大，热传导效率低（关联断裂）。通过构建热传导矩阵量化像素间的关联强度，即可定位边缘位置。
