四旋翼飞行器作为一种典型的多旋翼无人机，凭借其结构简单、机动性强、能实现悬停和垂直起降等特点，在航拍测绘、物流运输、抢险救援等领域得到广泛应用。然而，四旋翼飞行器是一个具有强耦合、非线性特性的欠驱动系统，其姿态和位置控制面临诸多挑战。PID（比例 - 积分 - 微分）控制因其结构简单、鲁棒性强、易于实现等优势，成为四旋翼飞行器控制中最常用的方法之一。通过仿真技术对基于 PID 控制的四旋翼系统进行建模与分析，能够在实际试飞前优化控制参数、验证控制策略的有效性，降低研发风险与成本。

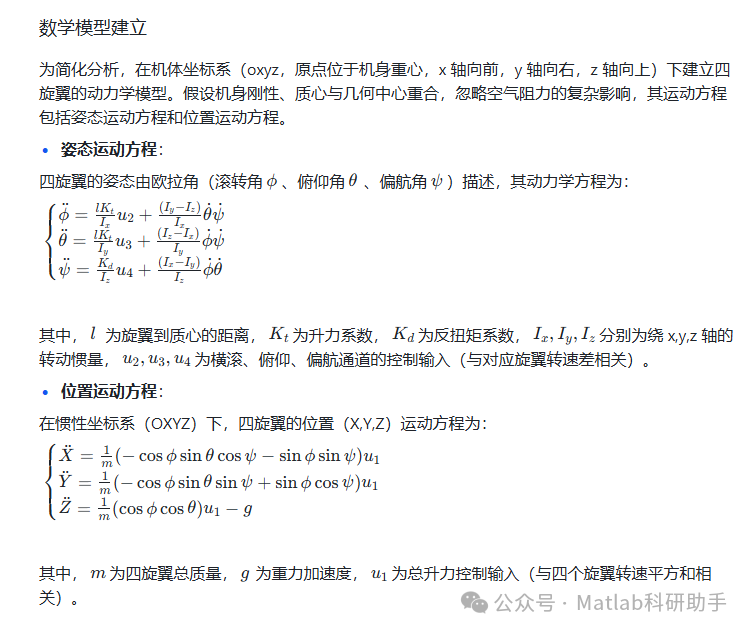

四旋翼飞行器的运动原理与数学模型

结构与运动特性

四旋翼飞行器由机身和四个对称分布的旋翼组成，四个旋翼分为两组：顺时针旋转（CW）和逆时针旋转（CCW），通过调节各旋翼的转速实现不同的运动状态。其基本运动包括：

垂直运动：同时增加或减小四个旋翼的转速，改变总升力以实现上升或下降。

俯仰运动：改变前后旋翼的转速差（如增加前旋翼转速、减小后旋翼转速），产生俯仰力矩使机身绕横轴（y 轴）旋转。

横滚运动：改变左右旋翼的转速差（如增加左旋翼转速、减小右旋翼转速），产生横滚力矩使机身绕纵轴（x 轴）旋转。

偏航运动：利用顺时针与逆时针旋转旋翼的反扭矩差（如增加 CW 旋翼转速、减小 CCW 旋翼转速），产生偏航力矩使机身绕竖轴（z 轴）旋转。

平移运动：通过俯仰或横滚运动使机身倾斜，利用升力的水平分量实现前后或左右平移。

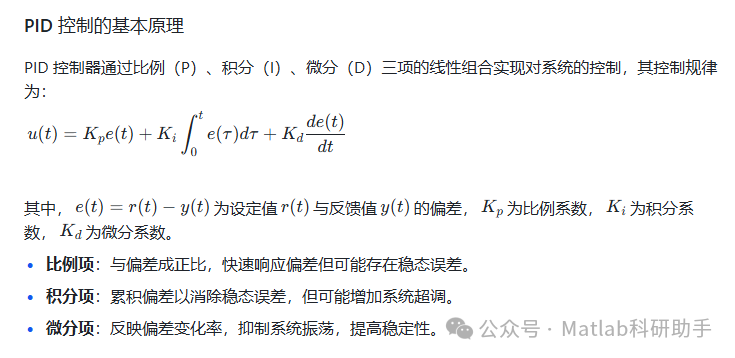

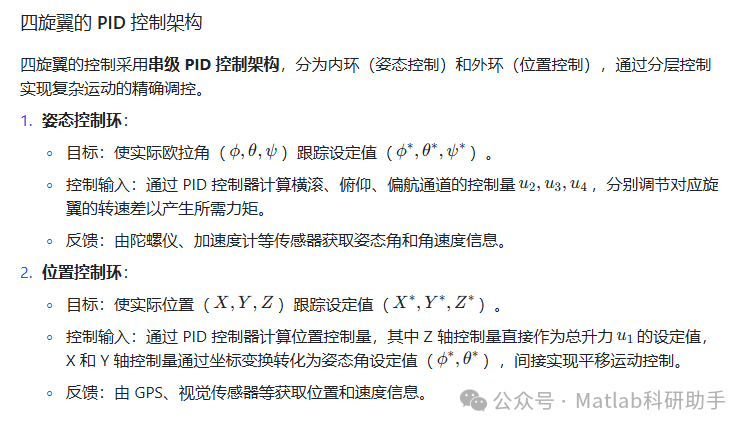

PID 控制原理与四旋翼控制架构

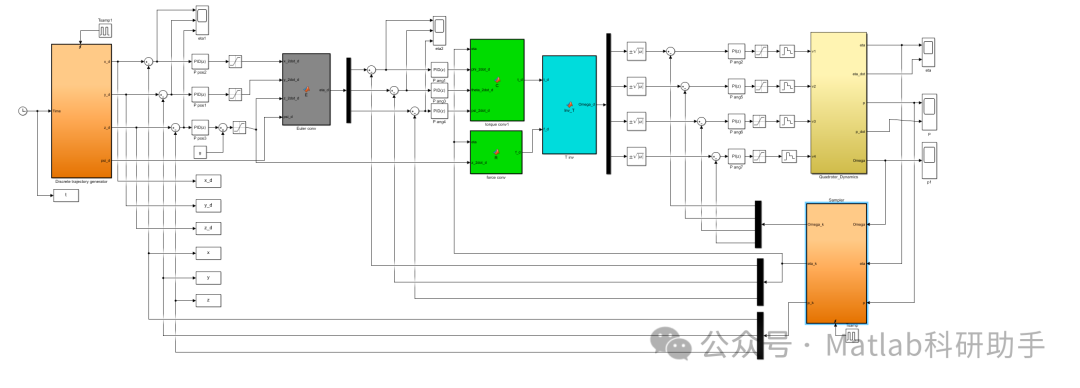

基于 MATLAB/Simulink 的仿真模型搭建

利用 MATLAB/Simulink 搭建四旋翼 PID 控制系统仿真模型，需涵盖四旋翼动力学模型、PID 控制器、传感器模型、参考轨迹生成等模块，具体步骤如下：

模型整体架构

仿真模型的整体架构包括：

参考轨迹模块：生成四旋翼的位置和姿态设定值（如悬停、匀速直线运动、圆周运动等）。

位置 PID 控制器模块：包含 X、Y、Z 轴三个独立的 PID 控制器，输入位置偏差，输出速度指令或姿态角设定值。

姿态 PID 控制器模块：包含滚转、俯仰、偏航三个独立的 PID 控制器，输入姿态角偏差，输出力矩指令。

四旋翼动力学模块：基于数学模型建立，输入力矩和总升力指令，输出实际位置和姿态。

传感器模型模块：模拟陀螺仪、GPS 等传感器的测量值，并加入高斯白噪声以接近实际测量环境。

可视化模块：通过 Simulink 3D Animation 实现四旋翼运动的实时可视化，直观展示飞行状态。

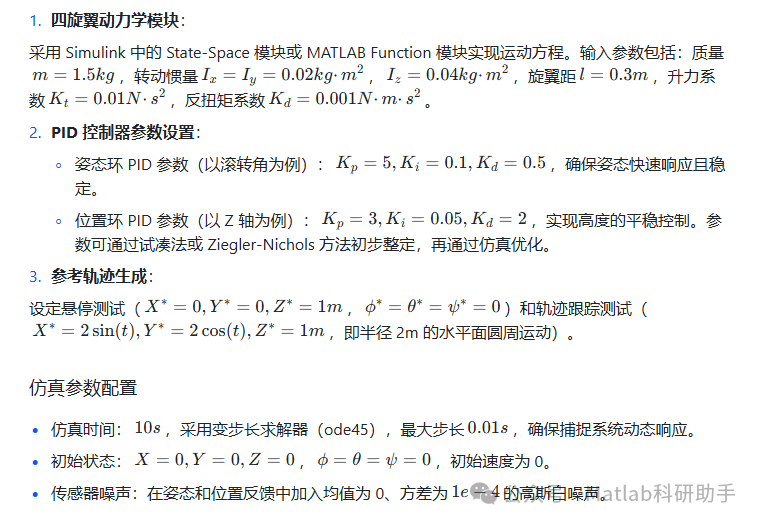

关键模块的实现细节

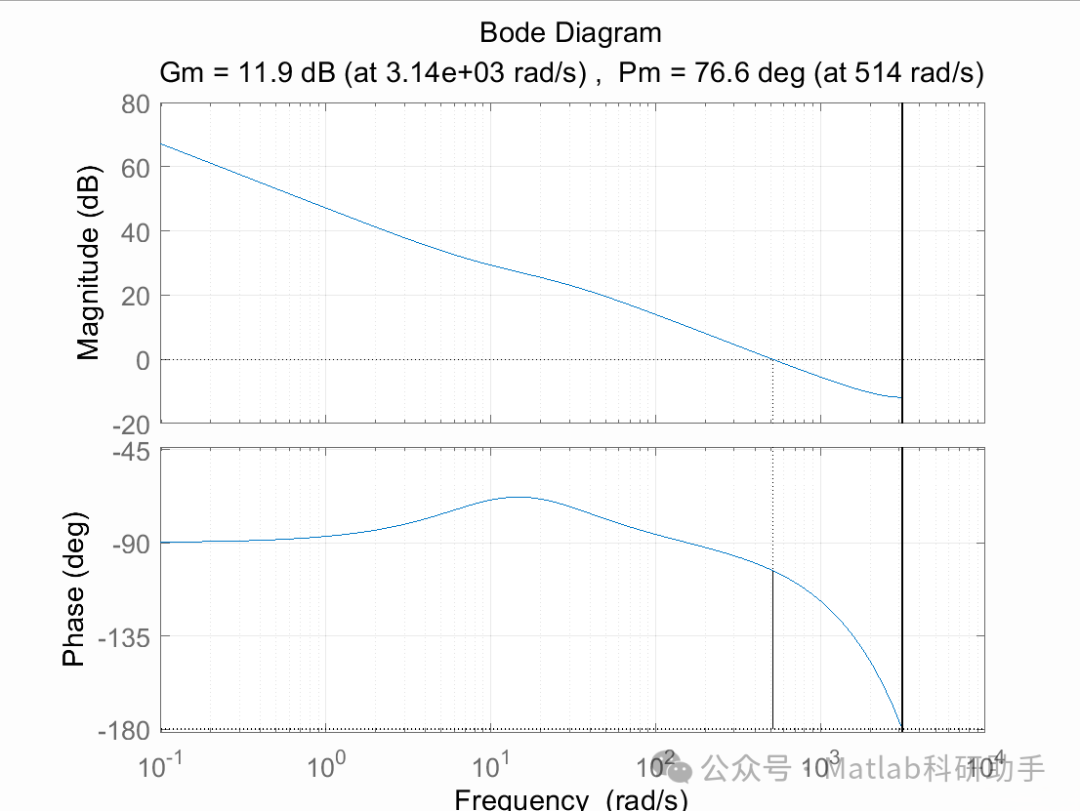

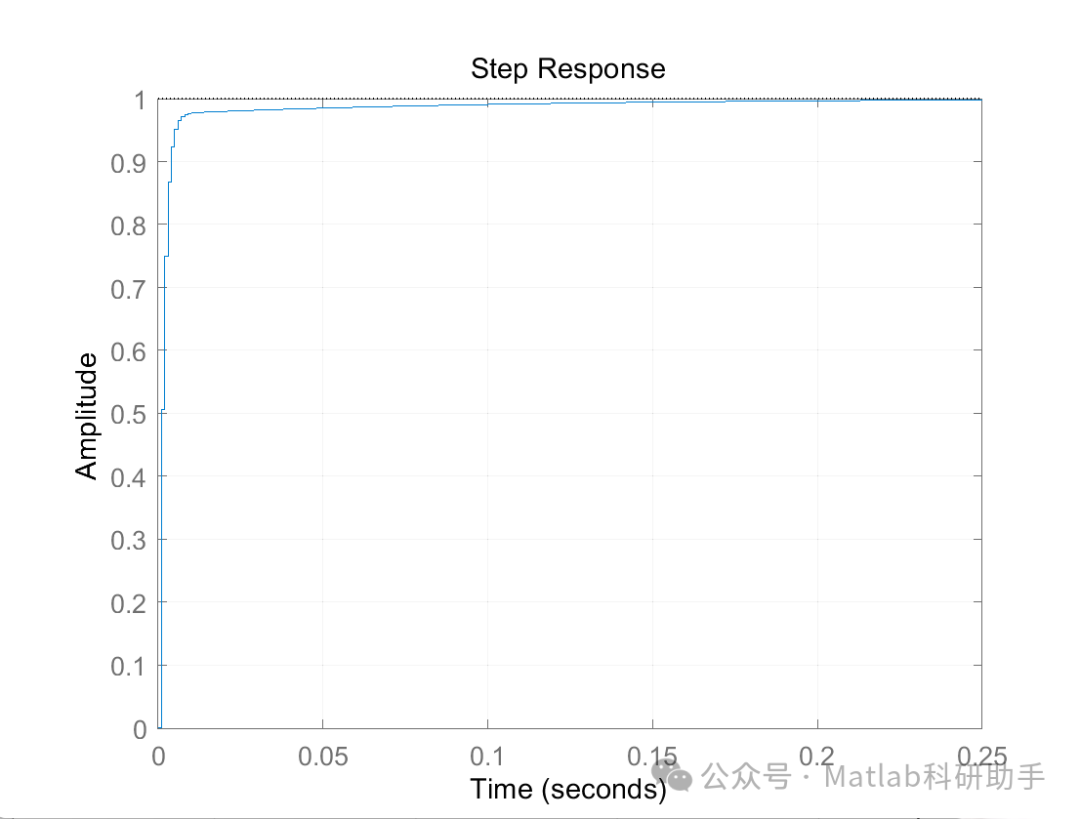

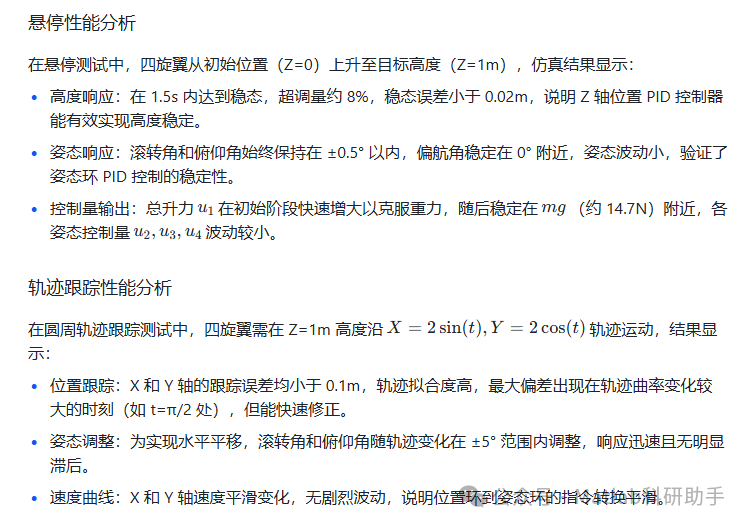

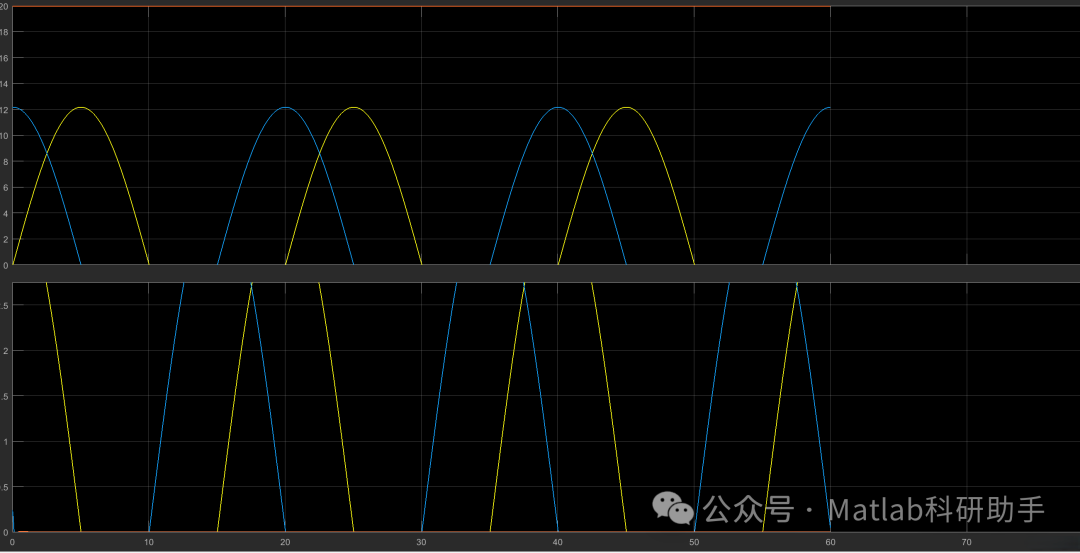

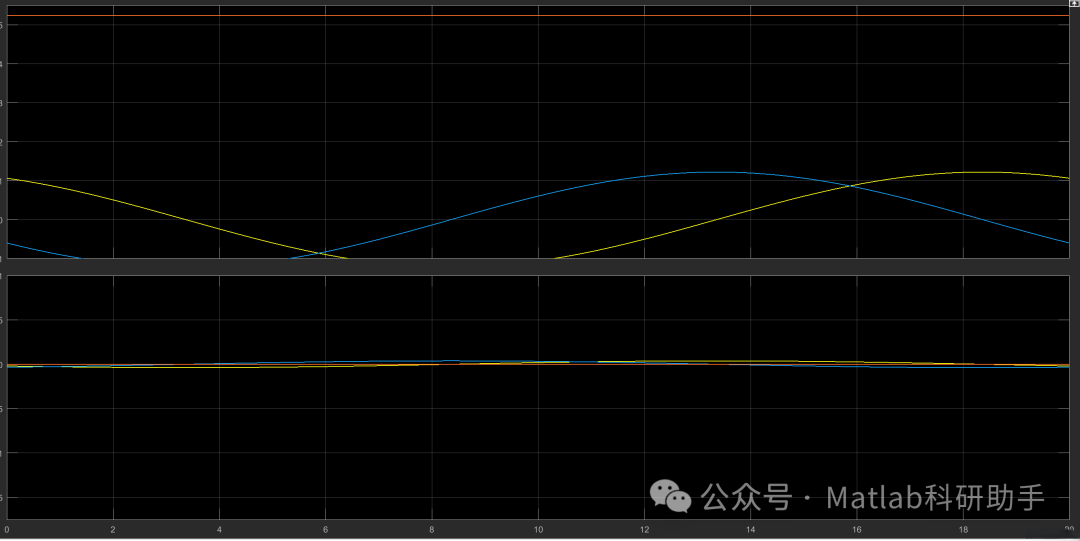

仿真结果分析与参数优化

通过运行仿真模型，分析四旋翼在不同工况下的运动性能，验证 PID 控制的有效性，并对控制参数进行优化。

仿真研究的工程价值与拓展方向

基于 PID 控制的四旋翼仿真研究具有重要的工程实践意义，同时也为后续研究提供了拓展方向。

工程价值

控制参数优化：通过仿真快速测试不同 PID 参数组合对飞行性能的影响，避免实际试飞中的参数调试风险，缩短研发周期。

故障模拟与容错控制：在仿真中引入传感器故障、电机失效等场景，测试 PID 控制系统的容错能力，为故障诊断与冗余设计提供依据。

复杂环境适应性验证：通过添加风干扰、地面效应等模型，分析 PID 控制在复杂环境下的鲁棒性，为实际飞行中的抗干扰策略提供参考。

拓展方向

先进控制算法融合：在仿真模型中引入 PID 与模糊控制、神经网络的结合策略（如模糊 PID），提高系统对非线性和参数摄动的适应能力。

多机协同控制：搭建多四旋翼编队仿真模型，基于 PID 控制实现队形保持、协同轨迹跟踪等功能，适用于群体作业场景。

硬件在环（HIL）仿真：将 PID 控制算法部署到实际飞行控制器中，通过仿真模型与硬件的实时交互，进一步验证控制策略在物理系统中的性能，缩短从仿真到实物的转化周期。

基于 PID 控制的四旋翼飞行器仿真，通过构建数学模型、设计串级控制架构、搭建仿真平台，能够有效验证 PID 控制在姿态和位置控制中的性能。仿真结果表明，合理整定的 PID 控制器能够实现四旋翼的稳定悬停和精确轨迹跟踪，为实际飞行控制提供了可靠的参数依据和策略参考。随着仿真技术与控制算法的不断发展，该研究方法将在四旋翼飞行器的性能优化、功能扩展等方面发挥更大作用，推动其在更多领域的应用。
