🔥 内容介绍

随着全球能源转型的加速，分布式光伏（Distributed Photovoltaic, DPW）凭借其清洁、可再生的特点，在配电网中的渗透率不断提高。分布式光伏的接入为配电网注入了新的活力，有效减少了传统化石能源的消耗，但同时也带来了一系列电压控制难题。

分布式光伏出力具有显著的间歇性和波动性，受光照强度、环境温度等自然因素影响较大。当光照强烈时，光伏出力骤增，可能导致接入点电压飙升，超出允许范围；而在阴天或夜间，光伏出力大幅下降甚至为零，又可能使电压偏低。此外，大量分布式光伏的分散接入改变了配电网原有的潮流分布，传统的电压调节手段（如变压器分接头调节、电容器组投切等）难以快速、精准地应对这些动态变化，容易引发电压越限、电压波动过大等问题，影响配电网的安全稳定运行和供电质量。

为解决上述问题，集群划分与集群电压协调控制策略应运而生。通过将地理位置相近、电气联系紧密且具有相似光伏出力特性的节点划分为一个集群，实现对配电网的分层分区管理。在此基础上，采用集群电压协调控制策略，能够充分利用集群内部及集群之间的调节资源，提高电压控制的响应速度和精度，确保配电网电压稳定在合理范围内。

二、含分布式光伏的配电网电压特性分析

2.1 分布式光伏接入对配电网电压的影响

分布式光伏接入配电网后，其出力直接影响接入点及周边节点的电压水平。在传统放射式配电网中，潮流通常从变电站母线流向负荷节点，电压沿馈线逐渐降低。当接入分布式光伏后，在光伏出力较大时，会在接入点形成一个功率注入点，使附近节点的电压抬升。光伏出力越大，接入容量越高，电压抬升效应越明显。

具体而言，分布式光伏对配电网电压的影响主要体现在以下几个方面：

电压越限风险增加：当光伏出力骤增时，可能导致局部节点电压超过额定电压的上限（如 1.05 倍额定电压）；而当光伏出力骤降时，若负荷较大，可能使电压低于额定电压的下限（如 0.95 倍额定电压）。

电压波动加剧：由于光伏出力随光照强度等因素快速变化，会导致接入点及周边节点的电压频繁波动，影响敏感负荷的正常运行。

潮流反向：在高渗透率情况下，分布式光伏出力可能大于本地负荷需求，多余的电力将反向输送至上级电网，改变潮流方向，进而影响整个配电网的电压分布。

2.2 配电网电压控制的难点

含分布式光伏的配电网电压控制面临诸多难点：

调节资源分散：分布式光伏、储能系统、可调负荷等调节资源分散在配电网的各个节点，难以实现集中统一控制。

动态响应要求高：光伏出力的快速波动要求电压调节手段具有较快的响应速度，传统的慢响应调节设备难以满足需求。

多目标协调困难：电压控制需要兼顾电压偏差最小化、调节成本最低化、设备寿命最大化等多个目标，如何实现多目标的协调优化是一大挑战。

信息交互复杂：集群之间、集群与控制中心之间需要进行大量的信息交互，以实现协调控制，这对通信系统的可靠性和实时性提出了较高要求。

三、配电网集群划分方法

3.1 集群划分的原则与目标

配电网集群划分应遵循以下原则：

电气距离相近：集群内节点之间的电气距离应较小，以保证集群内部具有较强的电气联系，便于实现电压的协同调节。

光伏出力特性相似：将具有相似光伏出力特性的节点划分为同一集群，可减少集群内部因光伏出力差异过大而导致的电压调节难度。

地理分布集中：地理位置相近的节点划分为同一集群，有利于降低通信成本，提高信息交互的实时性。

规模适度：集群规模不宜过大或过小。规模过大，会增加集群内部协调控制的复杂度；规模过小，则难以充分发挥集群的整体调节能力。

集群划分的目标是：通过合理的划分，使每个集群成为一个相对独立的电压控制单元，能够快速响应本集群内的电压变化，同时减少集群之间的相互干扰，为后续的集群电压协调控制奠定基础。

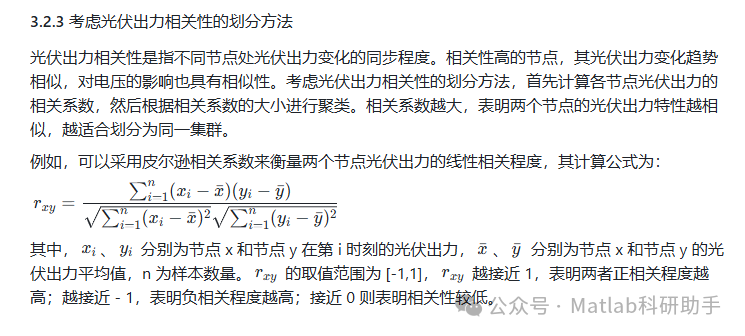

3.2 常用的集群划分算法

3.2.1 基于电气距离的聚类算法

电气距离是衡量配电网节点之间电气联系紧密程度的重要指标。基于电气距离的聚类算法首先计算各节点之间的电气距离，然后根据电气距离的大小进行聚类。常用的方法包括层次聚类算法和 K-means 聚类算法。

层次聚类算法通过不断合并或分裂聚类簇，构建一个层次化的聚类结构。首先将每个节点视为一个独立的聚类簇，然后计算各簇之间的电气距离，将距离最近的两个簇合并，重复这一过程，直至得到满足要求的聚类结果。

K-means 聚类算法则是预先设定聚类簇的数量 K，随机选择 K 个节点作为初始聚类中心，然后计算每个节点到各聚类中心的电气距离，将节点分配到距离最近的聚类簇中。之后，重新计算每个聚类簇的中心，重复分配和更新中心的过程，直至聚类中心不再发生明显变化。

3.2.2 基于社区发现的划分方法

社区发现算法源于复杂网络理论，其核心思想是将网络划分为若干个社区，每个社区内部的节点之间连接紧密，而社区之间的连接相对稀疏。将配电网视为一个复杂网络，节点代表配电网中的负荷节点或光伏接入节点，边的权重代表节点之间的电气联系强度（如线路阻抗的倒数）。通过社区发现算法（如 Louvain 算法），可以将配电网划分为多个集群（社区），满足集群内部联系紧密、集群之间联系稀疏的特点。

Louvain 算法以最大化模块度为目标，模块度是衡量社区划分质量的指标，其值越大，表示社区划分越合理。该算法具有计算效率高、划分结果稳定等优点，适用于大规模配电网的集群划分。

四、集群电压协调控制策略

4.1 集群内部电压控制

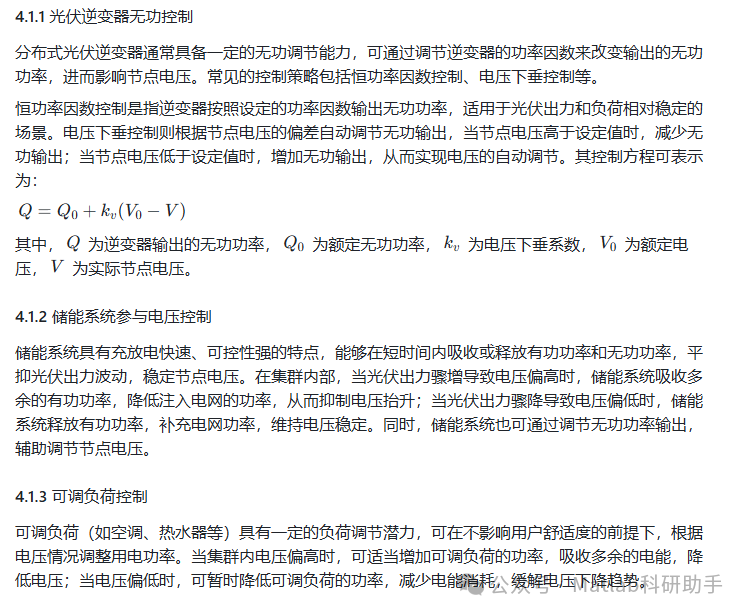

集群内部电压控制主要利用集群内的分布式能源（如光伏逆变器的无功调节能力、储能系统）、可调负荷等本地调节资源，实现对本集群电压的快速调节。

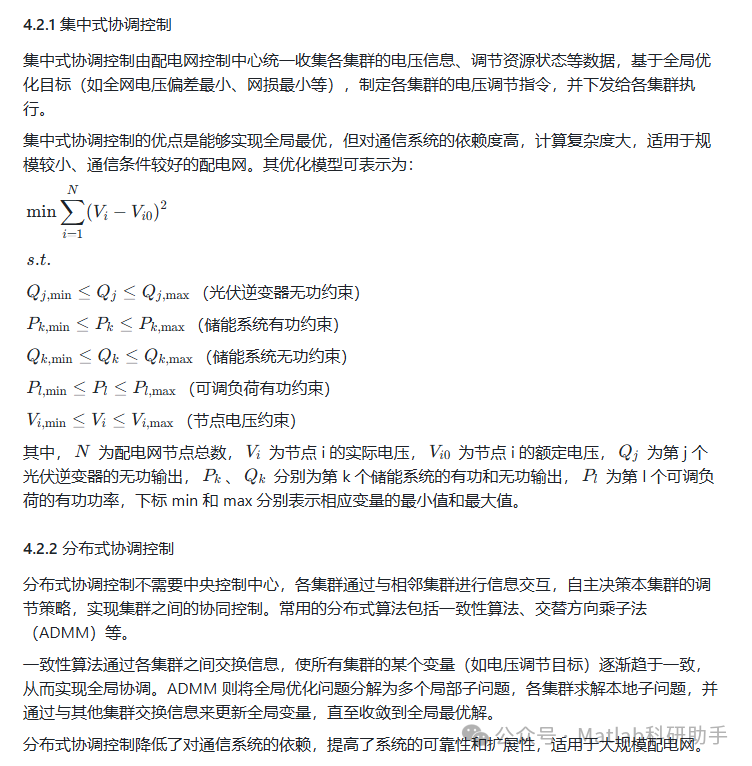

4.2 集群之间电压协调控制

由于配电网中各集群之间存在一定的电气联系，一个集群的电压变化可能会影响到其他集群的电压。因此，需要采用集群之间的电压协调控制策略，实现全局电压的优化控制。

五、应用案例与效果分析

5.1 案例介绍

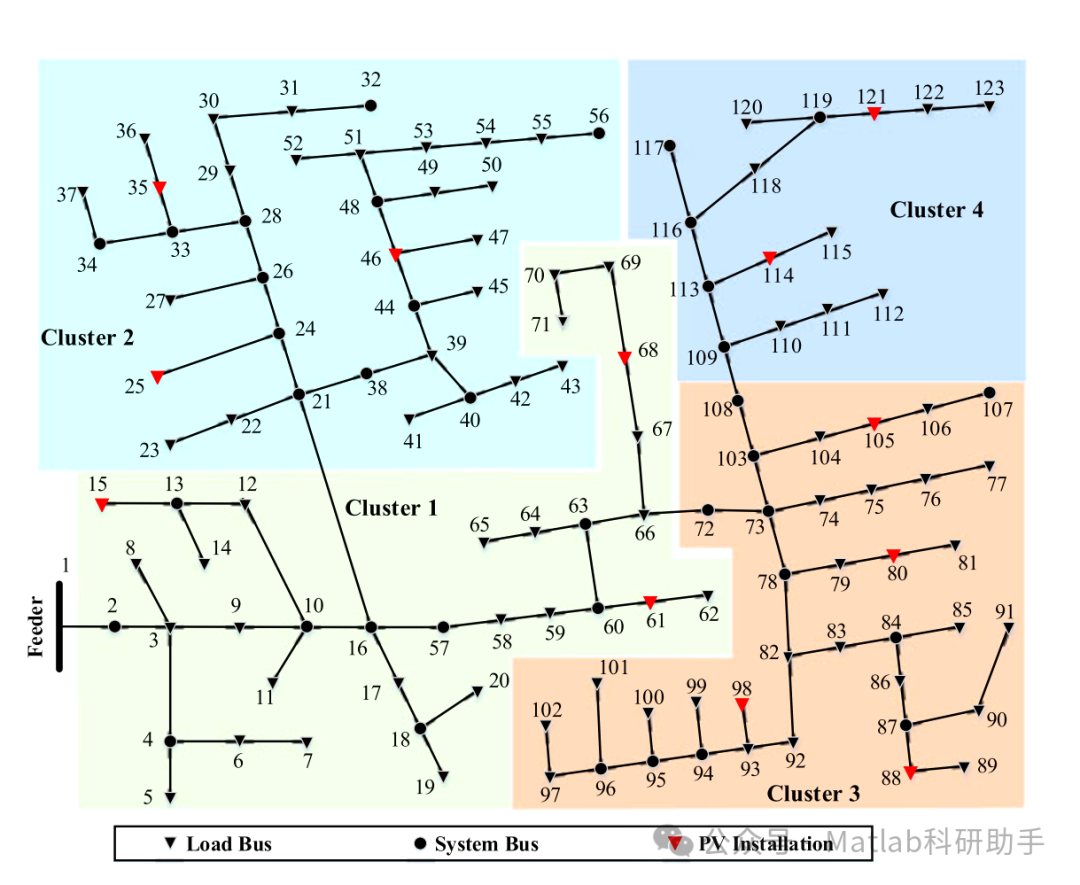

以某 10kV 配电网为例，该配电网包含 30 个节点，其中 10 个节点接入了分布式光伏，总装机容量为 5MW，同时配备了一定数量的储能系统和可调负荷。采用基于社区发现的 Louvain 算法将该配电网划分为 3 个集群，各集群的节点组成及调节资源如表 1 所示（此处假设有表，实际应用中可补充）。

5.2 控制效果分析

5.2.1 稳态电压控制效果

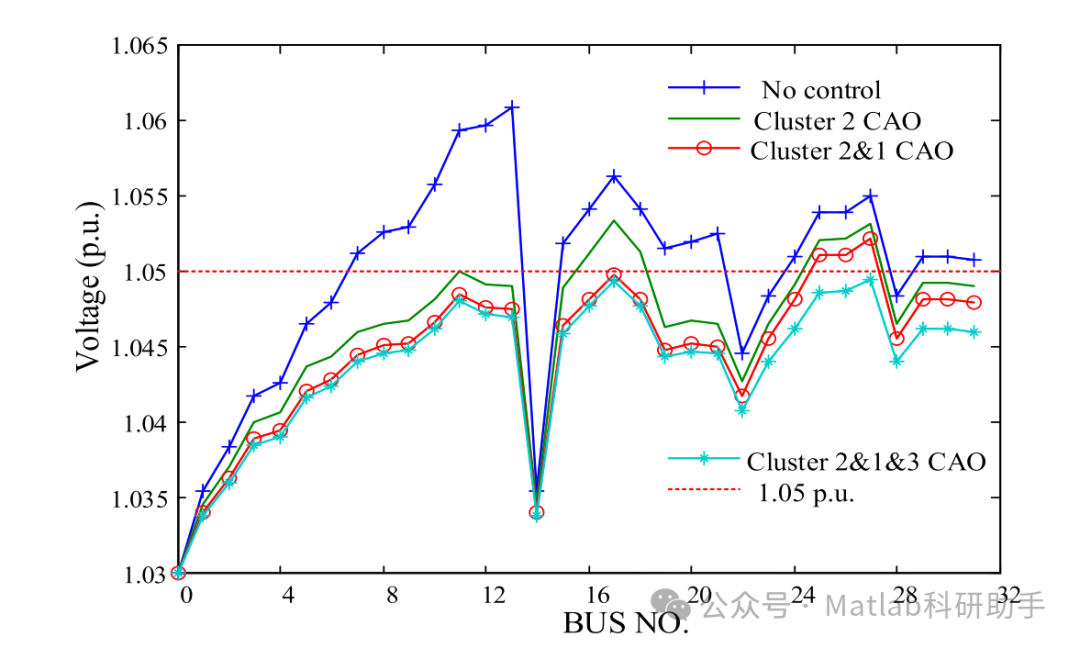

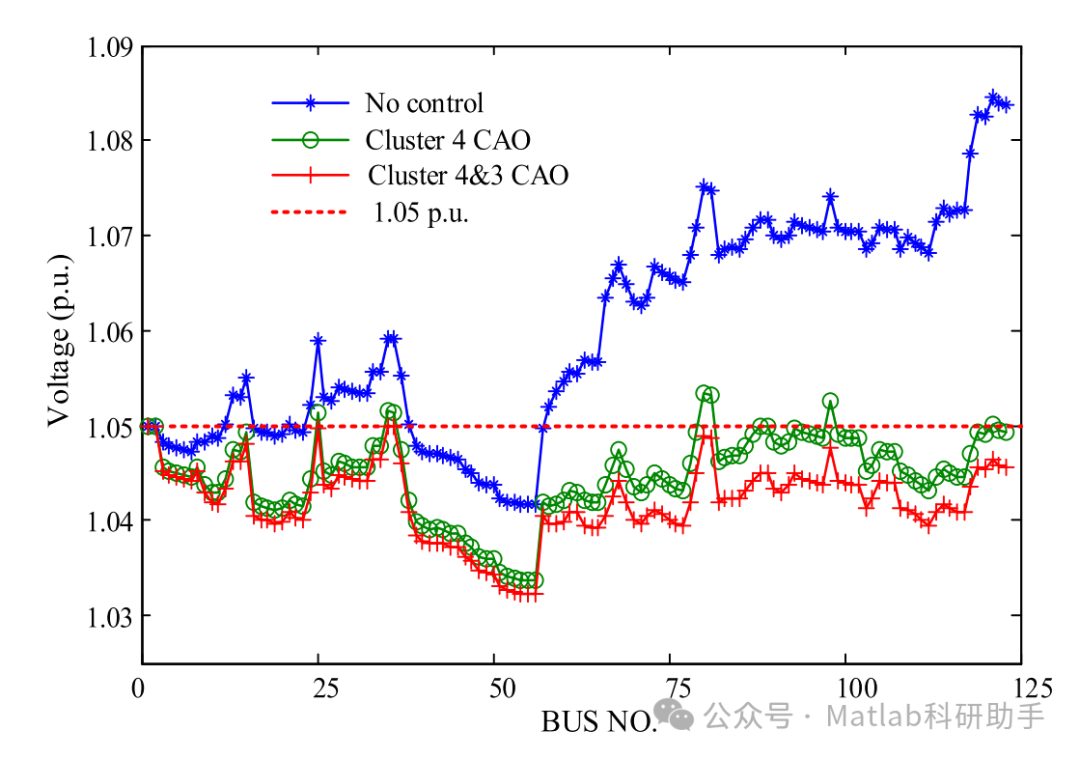

在稳态运行工况下，对比采用集群电压协调控制策略前后的电压分布。结果显示，采用该策略后，各节点电压均稳定在 0.95-1.05 倍额定电压范围内，电压偏差明显减小，平均电压偏差从原来的 3.5% 降至 1.2%，显著提高了配电网的电压质量。

5.2.2 动态响应效果

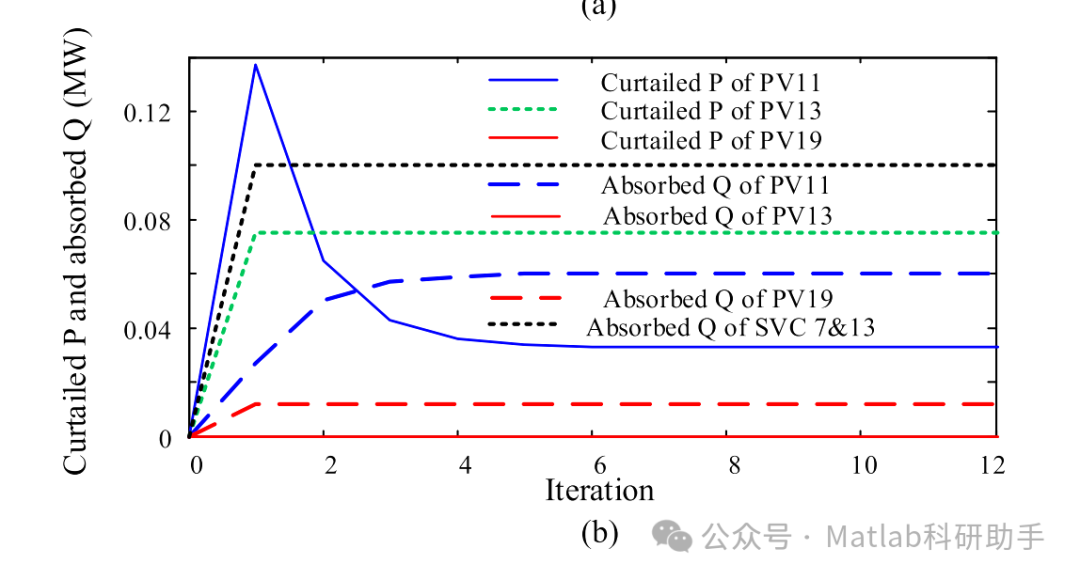

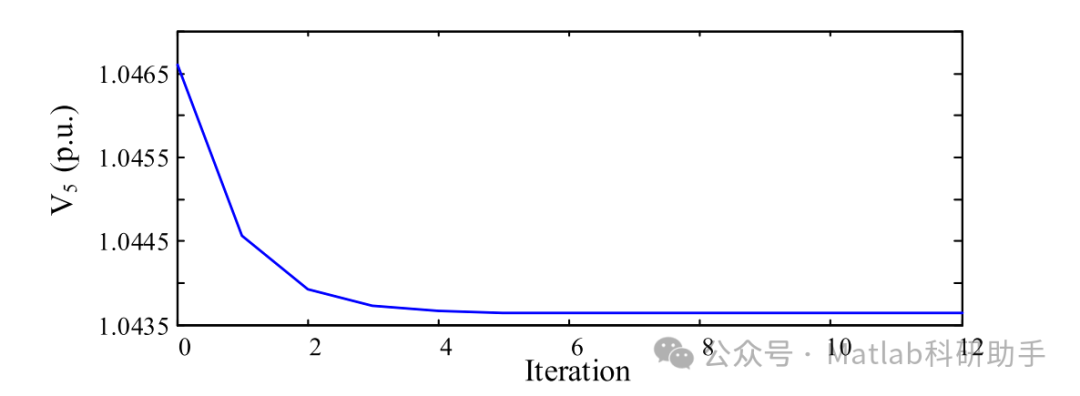

模拟光照强度突变工况（如从 1000W/m² 骤降至 500W/m²），观察各集群的电压响应。采用集群电压协调控制策略后，集群内部的光伏逆变器和储能系统快速响应，在 1-2 秒内将电压波动控制在允许范围内；同时，集群之间通过协调控制，避免了电压波动的扩散，确保了整个配电网的电压稳定。

5.3 经济性分析

从调节成本角度分析，集群电压协调控制策略能够合理分配各调节资源的出力，减少不必要的调节动作，降低了设备的损耗和运行成本。与传统的集中控制策略相比，该策略的年运行成本降低了约 15%。

六、结论与展望

含分布式光伏的配电网集群划分和集群电压协调控制是解决高渗透率分布式光伏接入带来的电压问题的有效手段。通过合理的集群划分，能够将复杂的配电网分解为若干个相对独立的控制单元，降低控制复杂度；而集群内部及集群之间的协调控制策略，则充分利用了分布式调节资源，提高了电压控制的响应速度和精度，确保了配电网的安全稳定运行。

未来的研究方向可以包括：
