【图像处理】小波编码图像中伪影和纹理的检测附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在数字图像处理中，小波编码凭借其多分辨率分析能力，成为图像压缩、传输和存储的重要技术。然而，在编码过程中（尤其是高压缩比下），图像易产生伪影；同时，纹理作为图像的重要视觉特征，其在小波编码后的表现也需精准检测。对伪影和纹理的有效检测，不仅能评估编码质量，还能为后续的图像增强、修复提供依据。

一、小波编码的基本原理

小波编码基于多分辨率分解思想，通过小波变换将图像分解为不同尺度、不同方向的子带（低频近似子带和高频细节子带，高频子带又分为水平、垂直、对角线方向）。低频子带包含图像的主要能量和轮廓信息，高频子带则反映边缘、纹理等细节。编码时，对低频子带保留较多数据，对高频子带通过阈值量化等方式压缩，从而实现高效压缩。

与传统的 JPEG 编码相比，小波编码（如 JPEG2000）在高压缩比下能更好地保留图像细节，但仍无法完全避免伪影的产生。

二、小波编码图像中的伪影及其成因

1. 常见伪影类型

• 量化伪影：高频子带量化过程中，阈值选择过高导致细节信息丢失，表现为图像中出现块状模糊或 “振铃效应”（边缘周围的波纹状纹路）。例如，在高压缩比下，平滑区域（如天空）可能出现不规则的灰度波动。

• 小波基不匹配伪影：若小波基与图像纹理特征不匹配，分解后高频子带的能量分布分散，编码时易产生虚假边缘或纹理失真。

• 边界伪影：图像分块处理时，块间边界的小波系数处理不一致，导致块效应（如明显的方块边界），常见于分块小波编码中。

• 噪声放大伪影：编码过程中的量化误差在解码时被放大，尤其在低信噪比图像中，表现为随机分布的噪点增多。

2. 伪影的成因分析

伪影本质上是编码过程中信息损失与量化误差的产物。高压缩比下，为减少数据量，高频细节被过度量化，导致图像局部特征偏离原始信息；同时，小波变换的非线性特性可能使误差在重构时沿边缘扩散，形成振铃效应。

三、小波编码图像中的纹理特征

纹理是图像中重复出现的局部模式，在小波域中表现为高频子带的能量分布特性：

• 规则纹理（如布料纹理、砖墙）：在特定方向的高频子带（如水平或垂直方向）上呈现周期性的能量峰值。

• 不规则纹理（如自然场景中的植被、云层）：高频子带的能量分布较为分散，但具有统计自相似性。

• 边缘纹理：在多方向高频子带中均有较强响应，是图像中物体边界的重要标志。

小波编码可能导致纹理的能量衰减或模式失真，如规则纹理的周期性被破坏，不规则纹理的细节模糊，因此需要针对性检测。

四、伪影与纹理的检测方法

1. 基于小波域特征的检测

• 伪影检测：

• 阈值分析：计算高频子带系数的绝对值与量化阈值的比值，若某区域系数普遍低于阈值且波动剧烈，可能存在量化伪影。

• 边缘一致性检测：利用边缘检测算子（如 Sobel）提取图像边缘，若边缘周围的高频子带系数呈现周期性振荡（振铃效应），则判定为伪影。

• 块效应检测：计算相邻图像块的边界像素在小波域的差异，若差异超过阈值且呈现规律性，即为块效应伪影。

• 纹理检测：

• 能量分布分析：统计各高频子带的能量均值与方差，规则纹理在特定方向子带的能量方差较小（周期性强），不规则纹理的能量方差较大。

• 小波系数相关性分析：计算不同尺度、同方向子带系数的相关性，纹理区域的相关性显著高于平滑区域，可通过滑动窗口计算相关系数实现纹理定位。

• 基于高斯混合模型（GMM）：对小波系数的统计分布建模，纹理区域的系数分布更接近多峰 GMM，而平滑区域或伪影区域更接近单峰分布。

2. 基于机器学习的检测

• 分类器方法：提取小波域特征（如子带能量、系数熵、边缘强度），训练支持向量机（SVM）或随机森林分类器，区分伪影、纹理与正常区域。例如，伪影区域的熵值通常低于正常纹理区域，可作为分类特征。

• 深度学习方法：

• 卷积神经网络（CNN）：直接输入小波分解后的子带图像，通过多层卷积提取伪影与纹理的深层特征，实现端到端检测（如改进的 U-Net 模型用于伪影定位）。

• 自编码器：训练自编码器重构正常图像，计算重构误差，误差较大的区域判定为伪影或纹理失真区域，适用于无监督场景。

3. 可视化检测工具

• 小波系数可视化：通过热力图展示高频子带系数的分布，伪影区域表现为异常的高 / 低能量点，纹理区域则呈现规律性的能量聚集。

• 差异图像分析：计算编码前后图像的差值，伪影区域的差值绝对值显著高于正常区域，纹理区域的差值则反映细节损失程度。

五、检测的应用价值与优化方向

1. 应用场景

• 图像质量评估：通过伪影检测量化小波编码的质量，为压缩比选择提供依据（如医学影像需严格控制伪影，避免影响诊断）。

• 图像修复与增强：基于伪影检测结果，针对性恢复高频细节（如对振铃效应区域进行平滑处理）；结合纹理检测，增强失真纹理的清晰度（如遥感图像中的植被纹理修复）。

• 编码参数优化：根据纹理检测结果动态调整小波基选择和量化阈值，在保证纹理特征的前提下提高压缩效率。

2. 优化方向

• 实时性提升：简化小波域特征提取过程，采用轻量化 CNN 模型（如 MobileNet）实现伪影与纹理的快速检测，满足实时传输场景需求。

• 鲁棒性增强：针对不同类型的小波编码（如整数小波、双正交小波）设计自适应检测算法，减少编码方式对检测结果的影响。

• 多模态融合：结合空间域特征（如灰度共生矩阵）与小波域特征，提升复杂场景下（如低光照、高噪声）的检测精度。

小波编码图像中伪影和纹理的检测是平衡压缩效率与图像质量的关键环节。随着小波编码技术在医学、遥感、多媒体等领域的深入应用，高效、精准的检测方法将为图像的高质量处理提供更有力的技术支撑。

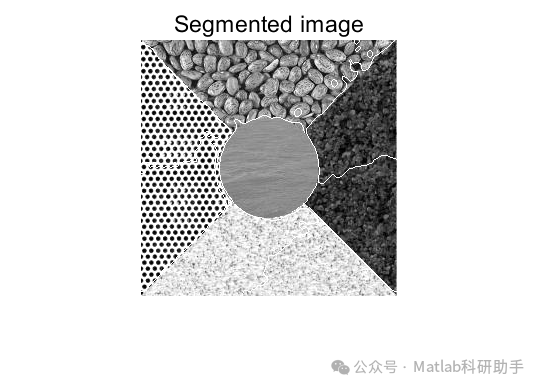

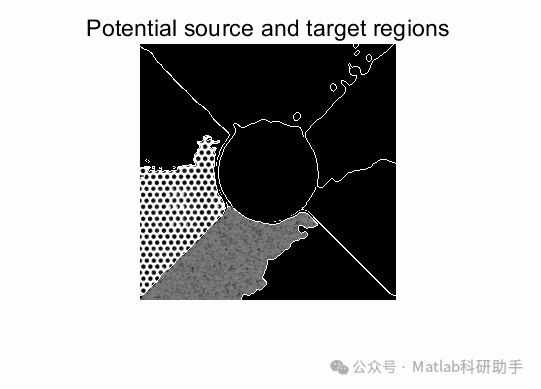

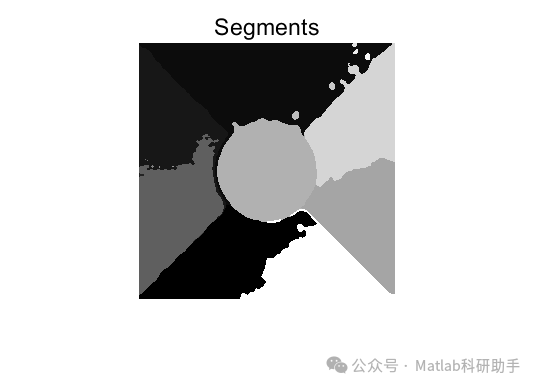

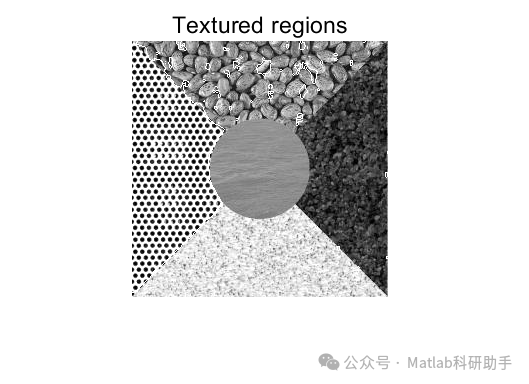

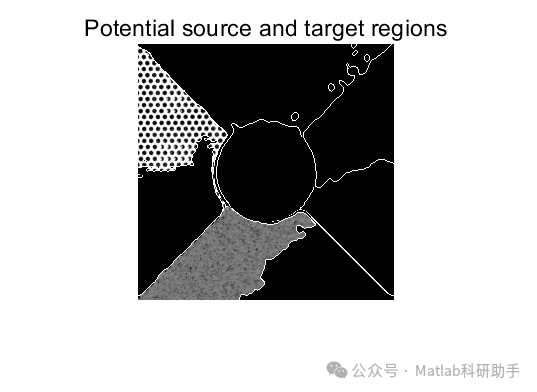

⛳️ 运行结果

🔗 参考文献

[1] 王为,吴国华,沈奕晨,et al.基于MATLAB的锥形束CT图像去噪研究[J].中国医学物理学杂志, 2013, 30(4):7.DOI:10.3969/j.issn.1005-202X.2013.04.015.

[2] 王慧云.基于深度学习的图像超分辨率重建[D].电子科技大学,2020.

[3] 张国强,周虎,和友,等.基于极坐标变换去除计算机层析图像环形伪影[J].光学学报, 2012, 32(5):6.DOI:CNKI:SUN:GXXB.0.2012-05-050.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
