【UAV】改进的多旋翼无人机动态模拟的模块化仿真环境附Matlab、Simulink

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

多旋翼无人机凭借其灵活性、机动性和低成本等优势，在航拍、物流、农业、搜救等众多领域得到了广泛应用。随着应用场景的不断拓展，对多旋翼无人机的动态性能、控制精度和任务适应性提出了更高的要求。动态模拟作为无人机设计、控制算法验证和性能评估的重要手段，能够在虚拟环境中模拟无人机的运动状态和环境交互，降低物理实验的成本和风险。

传统的多旋翼无人机仿真环境往往存在模块耦合紧密、扩展性差、难以适应不同类型无人机和复杂场景模拟等问题。为此，本文提出一种改进的模块化仿真环境，通过将无人机动态模拟系统划分为多个独立且可复用的模块，实现仿真环境的灵活配置和高效扩展，为多旋翼无人机的动态特性研究、控制算法开发和任务规划提供强有力的支持。

二、模块化仿真环境的总体架构

改进的多旋翼无人机动态模拟模块化仿真环境采用分层设计和模块化思想，总体架构分为感知层、决策层、控制层、动力学层和环境层五个核心层次，各层次之间通过标准化的接口进行数据交互，确保模块的独立性和可替换性。

• 感知层：负责模拟无人机的传感器系统，如 GPS、IMU（惯性测量单元）、视觉传感器、激光雷达等，获取无人机自身状态和周围环境信息，并引入传感器噪声模型，提高模拟的真实性。

• 决策层：根据任务需求和感知层提供的信息，进行路径规划、任务调度和避障决策等，生成无人机的期望运动轨迹。

• 控制层：接收决策层输出的期望轨迹，通过设计的控制算法（如 PID 控制、模型预测控制等）计算出各旋翼的控制量，实现对无人机姿态和位置的精确控制。

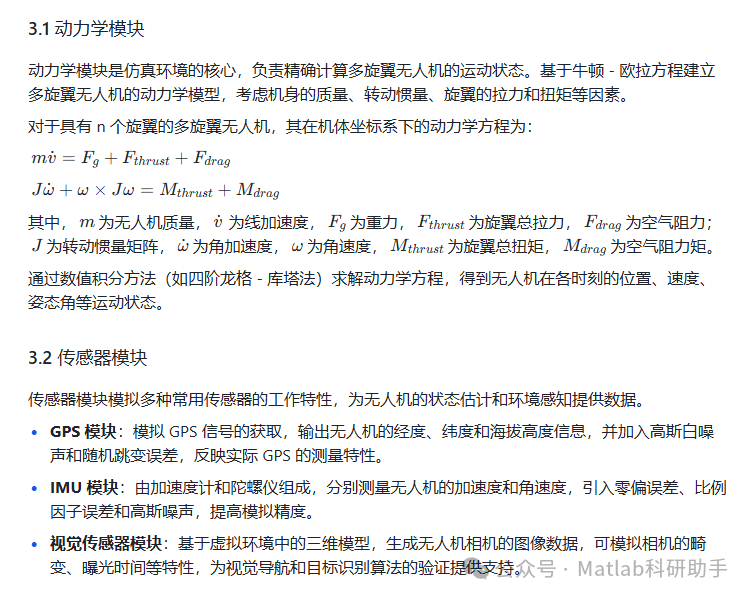

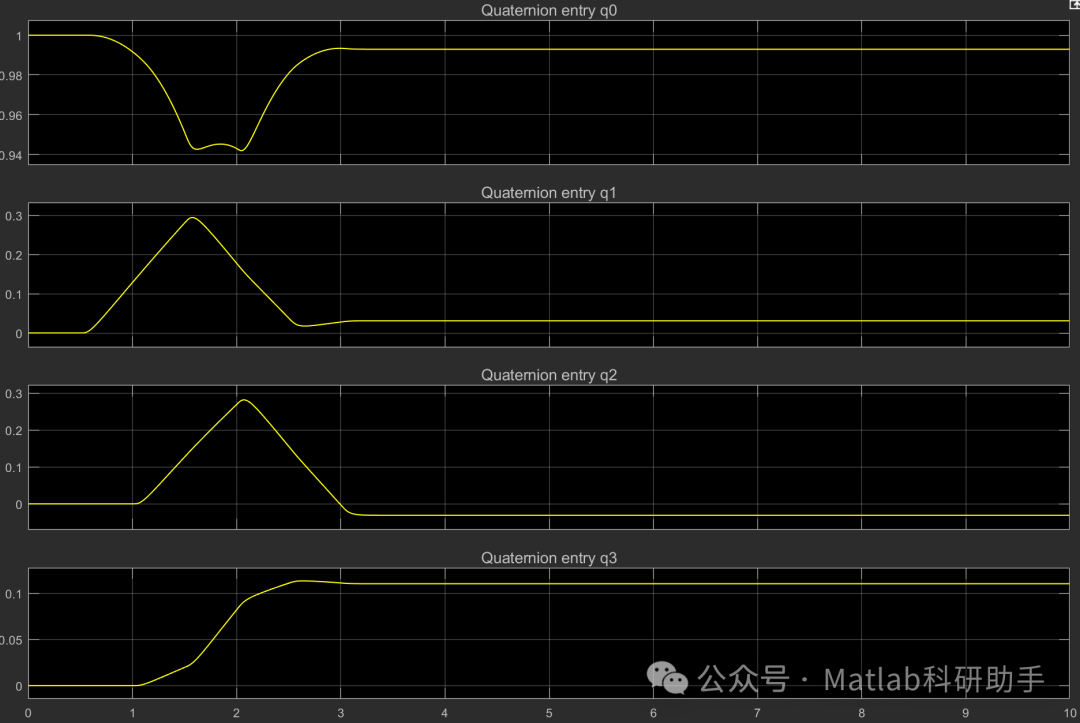

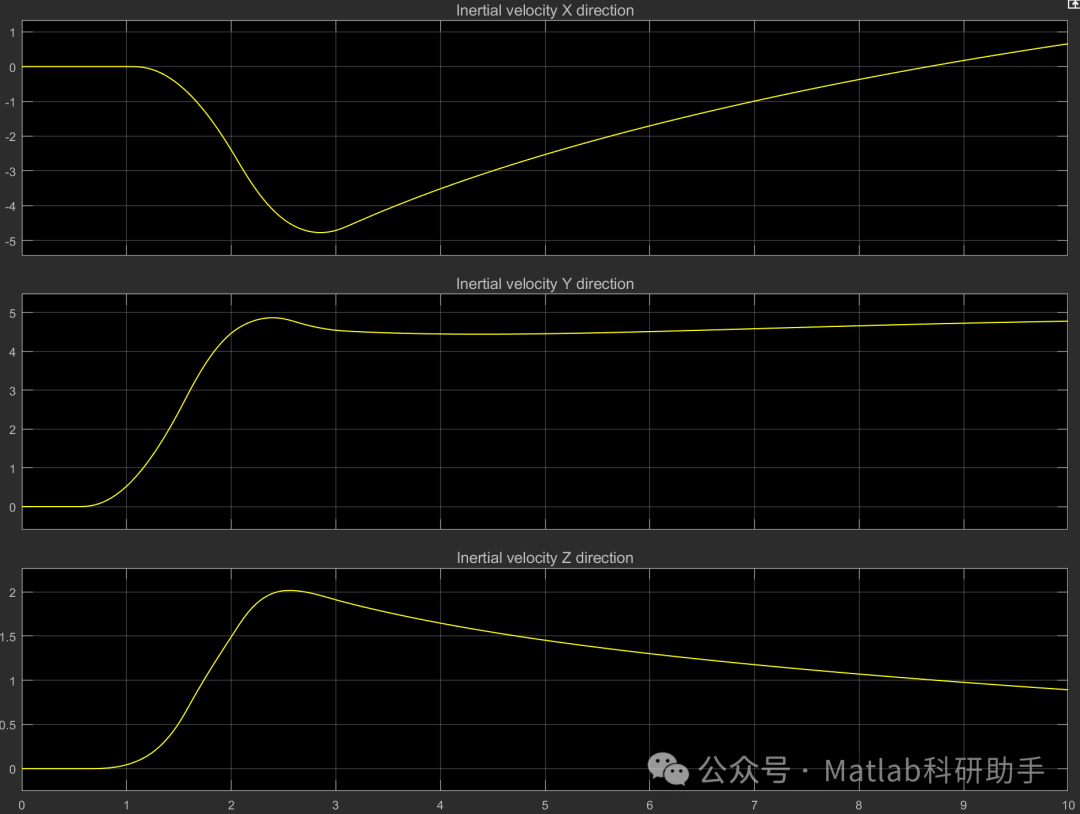

• 动力学层：基于多旋翼无人机的动力学模型，根据控制层输出的旋翼控制量，计算无人机的运动状态（位置、速度、加速度、姿态角等），是动态模拟的核心模块。

• 环境层：构建虚拟的物理环境，包括地形、气象条件（如风、雨、雾等）、障碍物等，模拟环境因素对无人机运动的影响。

三、核心模块设计与实现

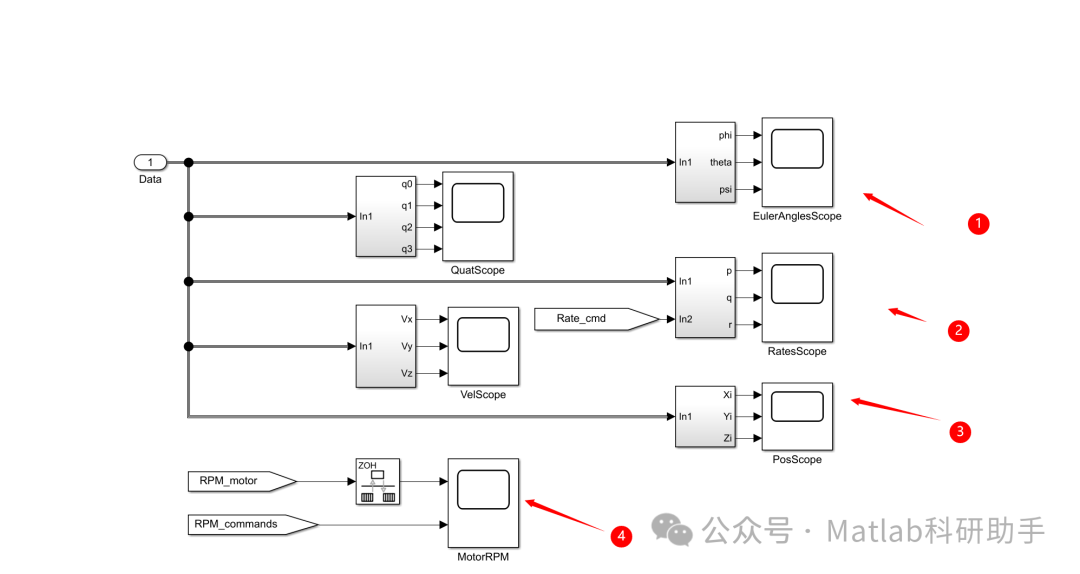

3.3 控制模块

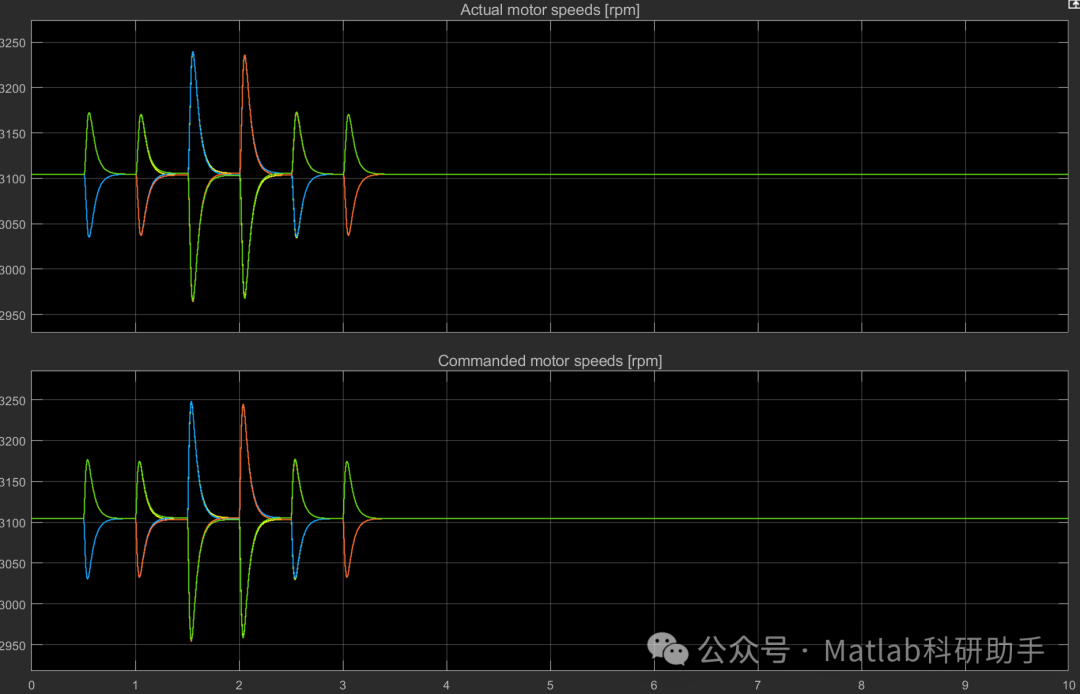

控制模块实现多种控制算法，满足不同的控制需求。采用分层控制结构，包括姿态控制和位置控制。

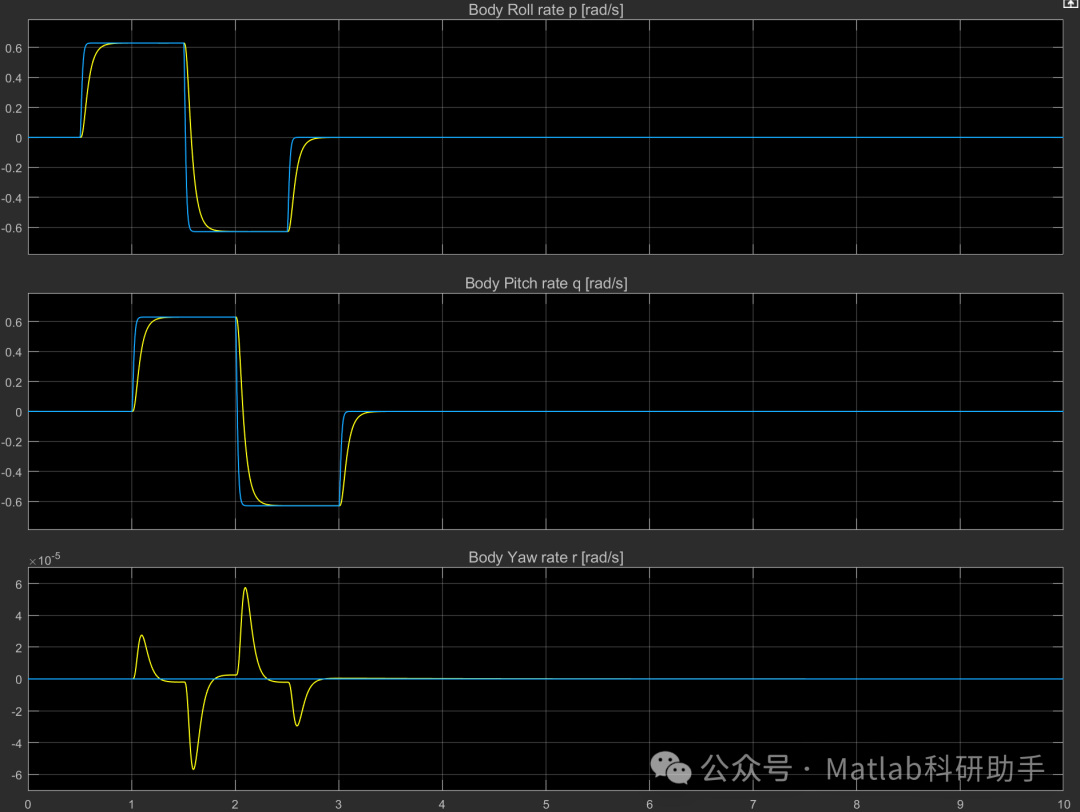

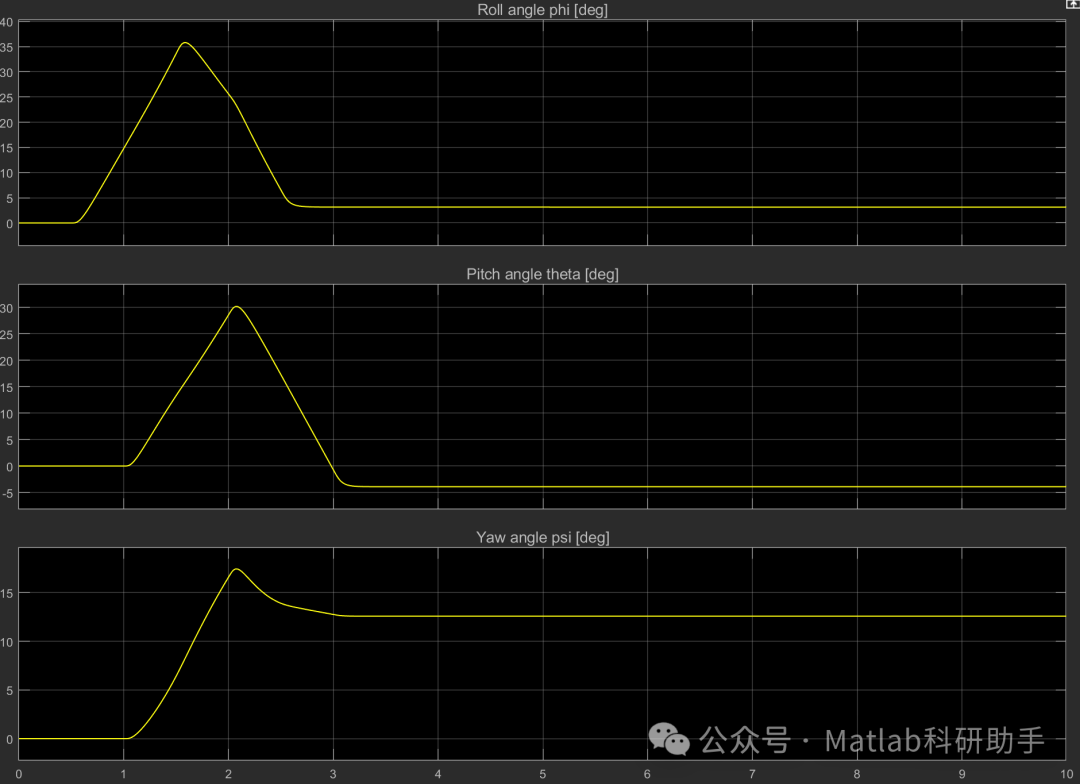

• 姿态控制：以期望姿态角为输入，通过 PID 控制器计算出各旋翼的扭矩分配，实现对无人机姿态的稳定控制。

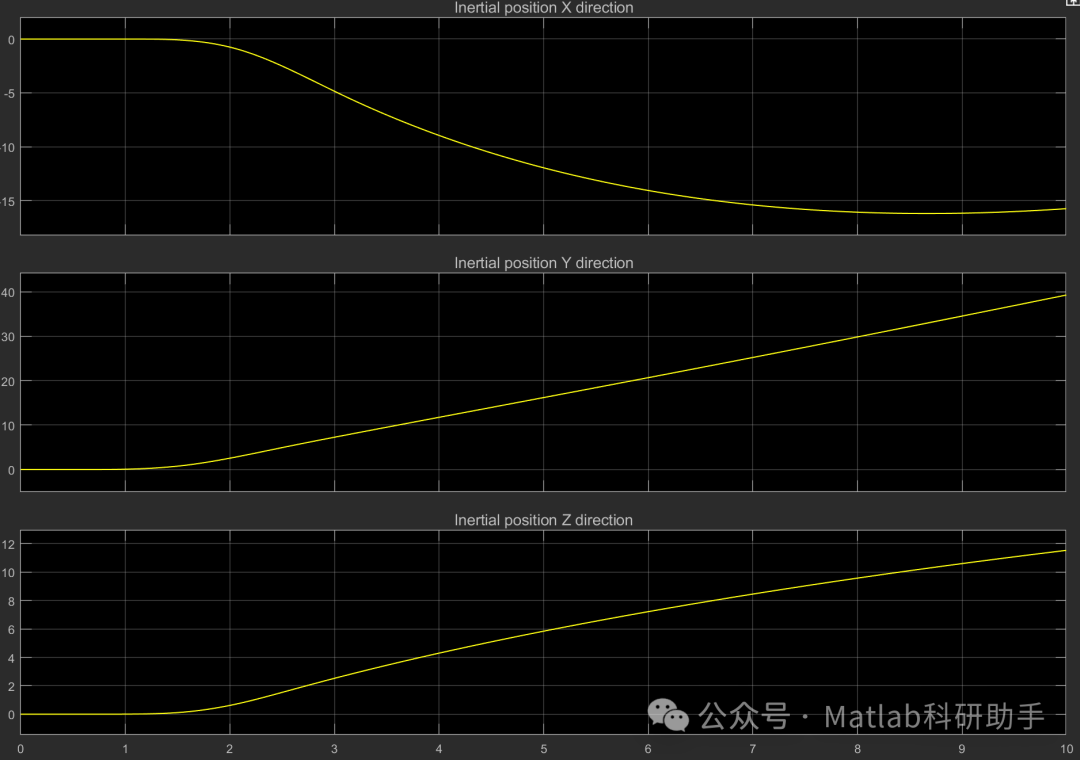

• 位置控制：根据期望位置和当前位置的偏差，通过 PID 控制器计算出期望姿态角，传递给姿态控制回路，实现对无人机位置的精确控制。

同时，控制模块支持控制算法的灵活替换，方便研究人员验证不同控制策略的性能。

3.4 环境模块

环境模块构建虚拟的物理环境，模拟各种环境因素对无人机的影响。

• 地形模块：基于数字高程模型（DEM）构建三维地形，支持无人机在复杂地形上的飞行模拟。

• 气象模块：模拟风场、降雨、能见度等气象条件。风场模型采用湍流模型，如 Dryden 模型，生成不同强度和方向的风，影响无人机的飞行姿态和位置。

四、模块化仿真环境的优势

4.1 灵活性与可扩展性

采用模块化设计，各模块之间通过标准化接口进行通信，使得用户可以根据需求灵活选择和组合模块。例如，更换不同的动力学模型以适应不同类型的多旋翼无人机，或添加新的传感器模块以扩展感知能力。同时，模块化结构便于后续功能的扩展和升级，如加入新的控制算法或环境因素模拟。

4.2 高精度与真实性

动力学模块基于精确的动力学模型和数值积分方法，能够准确模拟无人机的运动状态；传感器模块引入了各种误差模型，提高了测量数据的真实性；环境模块模拟了地形、气象等因素的影响，使仿真结果更接近实际情况。

4.3 易用性与可维护性

仿真环境提供友好的用户界面，方便用户进行参数配置、场景搭建和仿真控制。各模块独立设计，降低了模块之间的耦合度，使得代码的维护和调试更加便捷，提高了开发效率。

五、结论与展望

本文设计并实现了一种改进的多旋翼无人机动态模拟的模块化仿真环境，通过将系统划分为感知层、决策层、控制层、动力学层和环境层，实现了各模块的独立设计和灵活组合。核心模块的设计考虑了无人机的动力学特性、传感器误差和环境影响，提高了仿真的精度和真实性。仿真实验验证了该仿真环境的有效性和优越性。

未来的研究工作可以从以下几个方面展开：一是进一步完善环境模块，加入更多的环境因素，如电磁干扰等；二是优化动力学模型，考虑更多的非线性因素，提高仿真的精度；三是开发更多的接口，实现与其他软件（如 MATLAB/Simulink）的无缝集成，方便控制算法的开发和验证。该模块化仿真环境为多旋翼无人机的研究和开发提供了一个高效、灵活、可靠的平台，具有重要的理论和实际应用价值。
