计算和可视化三维空间中一种或多种加速的相对论电荷的电场线附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在电磁学与相对论框架下，加速的相对论电荷（即速度接近光速的带电粒子）所激发的电场线分布具有显著的相对论效应，其形态与低速电荷或匀速运动电荷存在本质差异。对其电场线的计算与可视化，不仅有助于理解相对论电磁学的基本规律，还在高能物理、粒子探测等领域具有重要应用。本文将从理论基础、计算方法到可视化实现，系统阐述三维空间中加速相对论电荷电场线的研究过程。

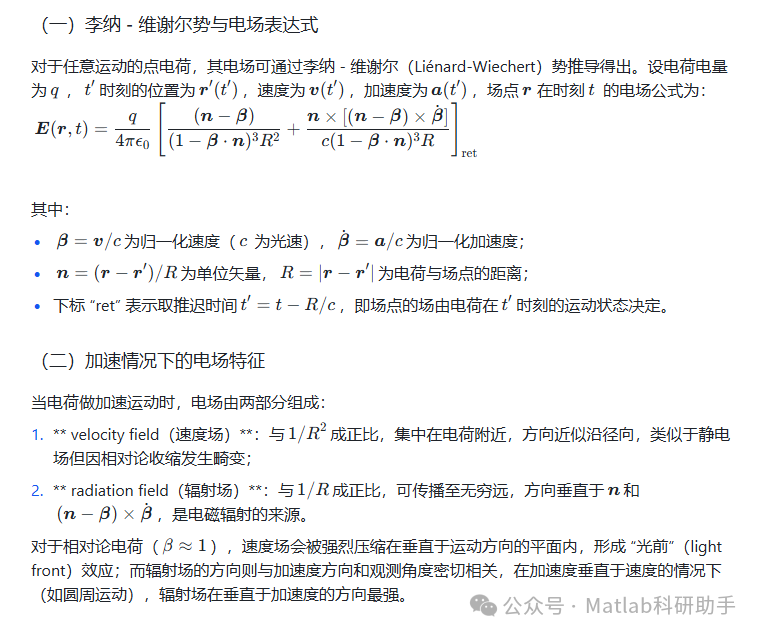

一、理论基础：相对论电荷的电场公式

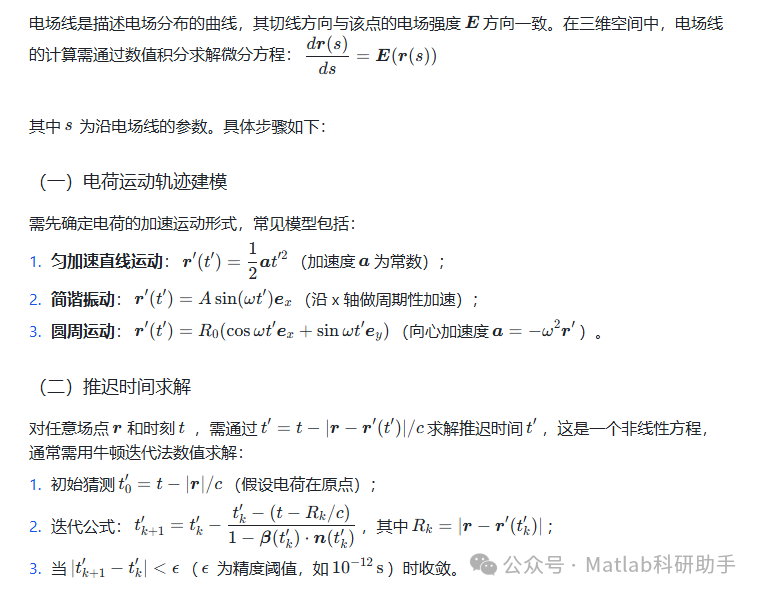

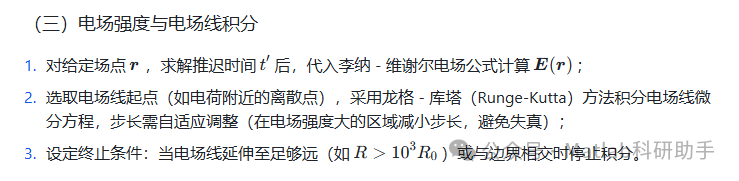

二、电场线的计算方法

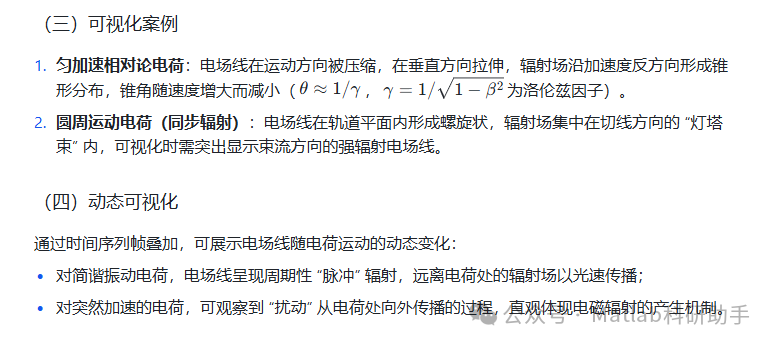

三、可视化实现与工具

三维电场线的可视化需清晰呈现其空间分布特征，尤其是相对论效应导致的畸变和辐射场的方向性。常用工具与方法如下：

（一）数据预处理

1. 坐标离散化：将计算区域划分为三维网格，或沿径向、角向选取采样点，存储各点的电场强度矢量；

1. 电场线筛选：为避免可视化结果杂乱，可按角度间隔（如每

   5∘

   ）选取代表性电场线，或根据电场强度大小加权显示（强度大的线更粗）。

（二）可视化工具

1. MATLAB：通过quiver3函数绘制电场矢量箭头，streamline函数绘制电场线，支持视角旋转和动态缩放。例如，对圆周运动的相对论电荷，可生成绕运动平面的螺旋状辐射电场线。

1. Python（Matplotlib/Mayavi）：matplotlib的3D模块可绘制简单电场线，mayavi则更适合大规模数据的三维可视化，支持体绘制和交互式操作。

1. ParaView：处理大型数据集，可通过滤波功能提取电场线特征，叠加速度场与辐射场的差异显示（如用不同颜色区分）。

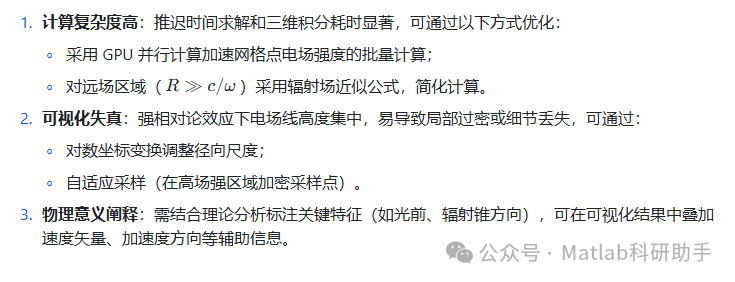

四、挑战与解决方案

五、结论

三维空间中加速相对论电荷电场线的计算与可视化，是理论电磁学与计算科学的交叉应用。通过李纳 - 维谢尔公式的数值实现，结合高效积分方法和可视化工具，可清晰呈现相对论效应导致的电场畸变和辐射场分布特征。这一过程不仅加深了对相对论电磁辐射机制的理解，还为粒子物理实验中的辐射探测、天体物理中的高能现象（如脉冲星磁层辐射）等研究提供了直观的分析工具。未来，随着计算能力的提升和可视化技术的发展，有望实现更复杂运动（如多电荷相互作用下的加速运动）的电场线动态模拟，进一步拓展其应用场景。

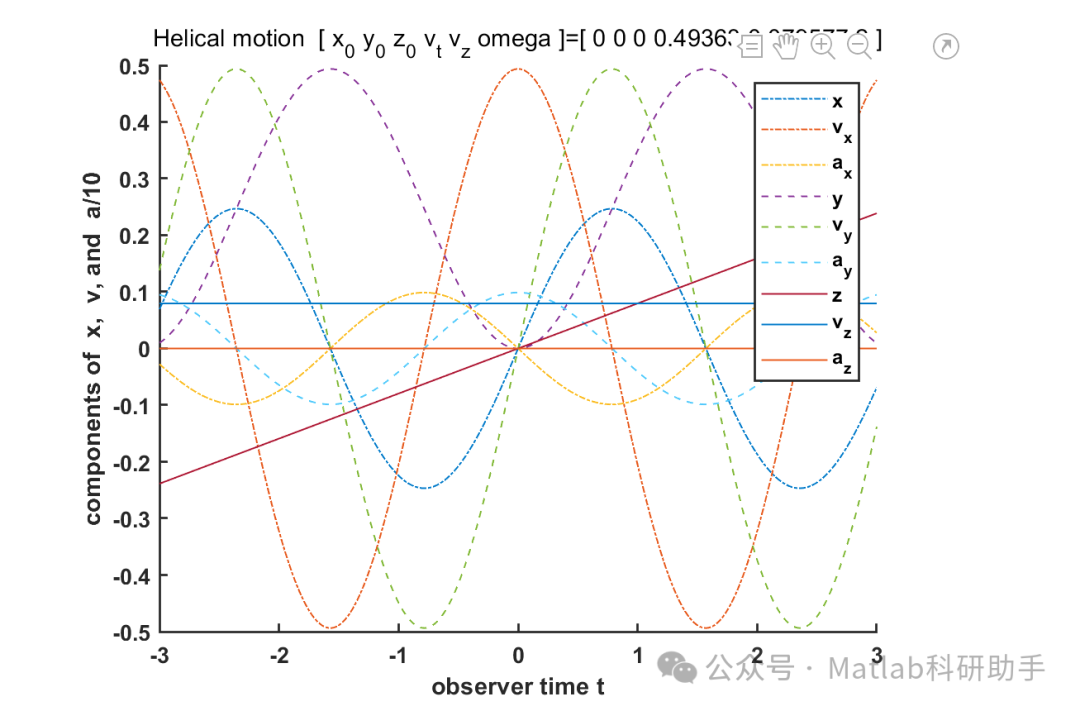

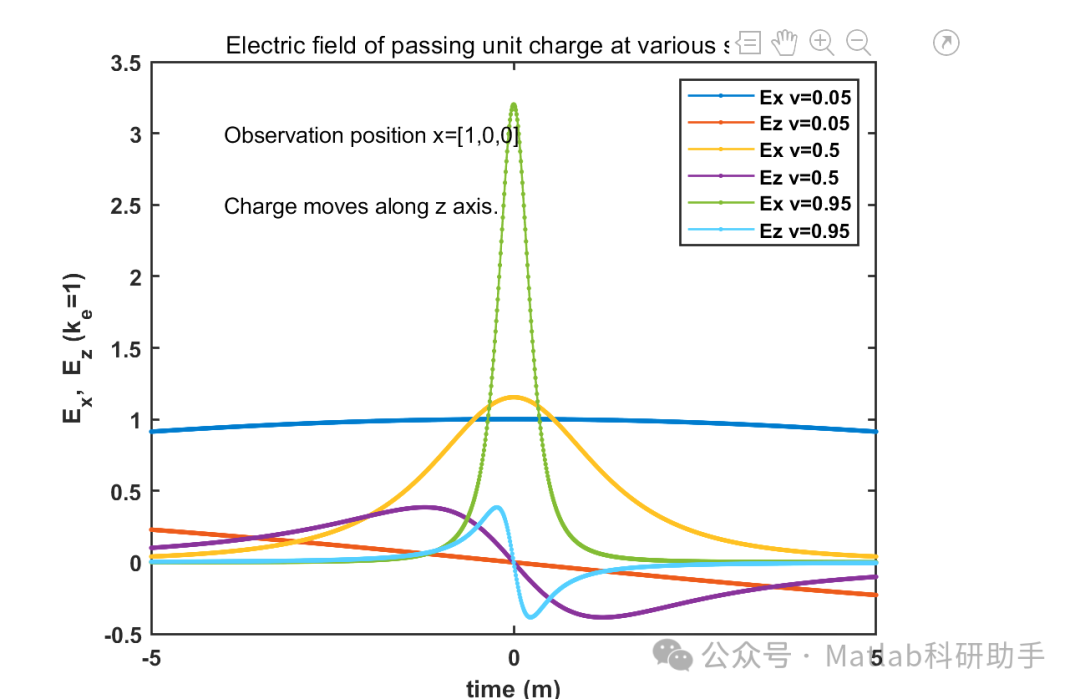

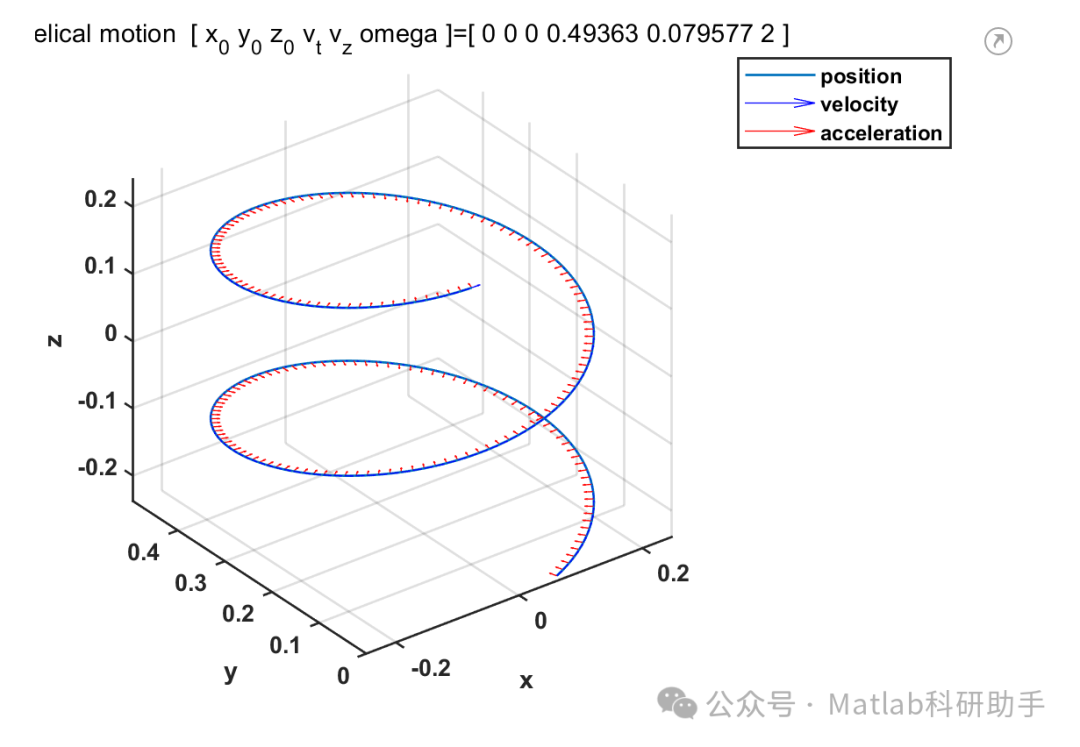

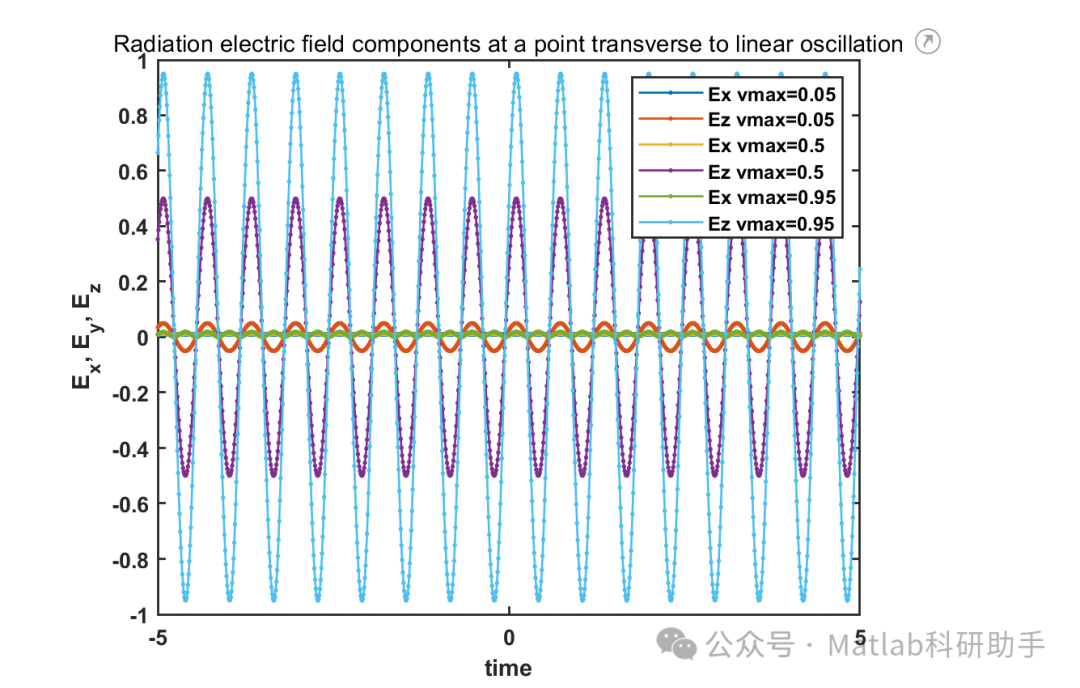

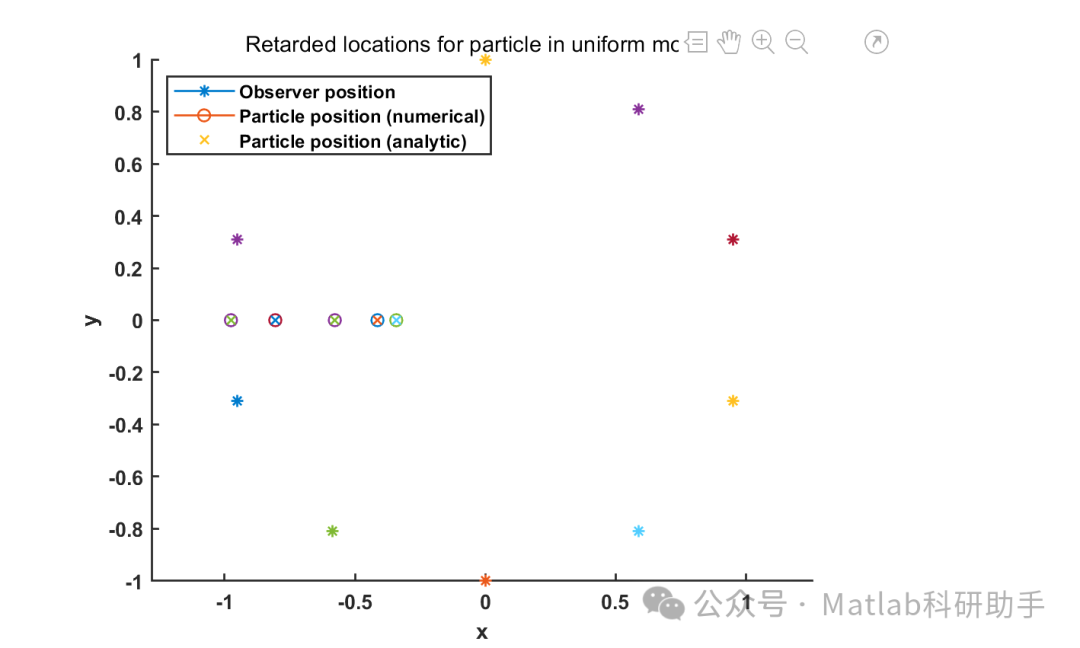

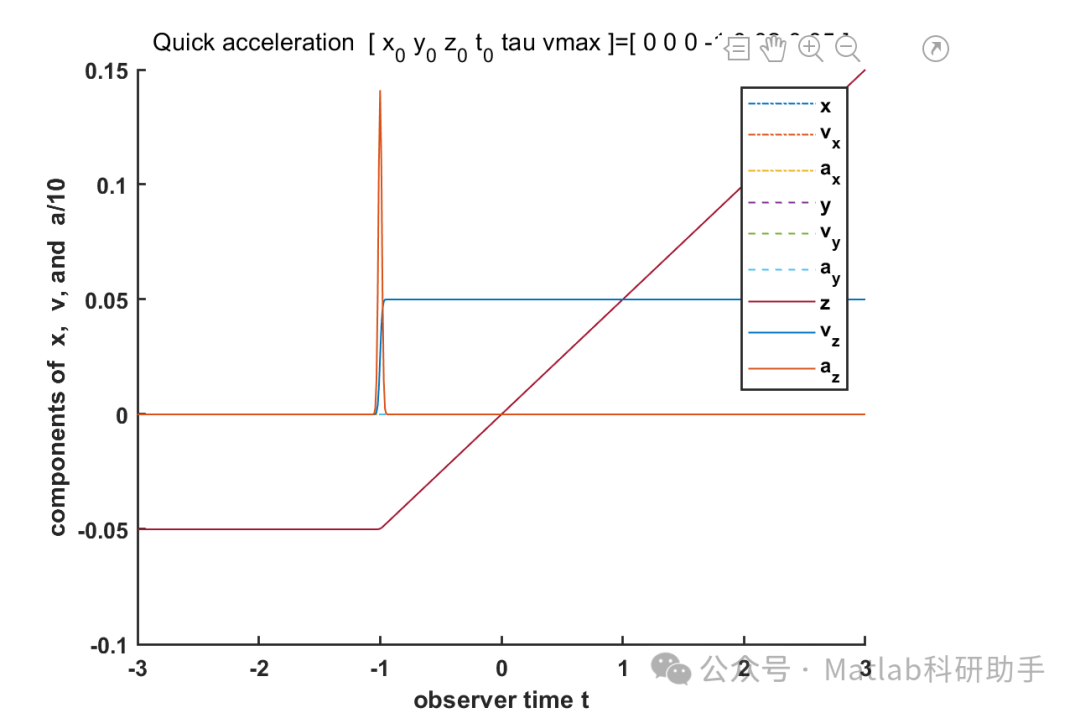

⛳️ 运行结果

🔗 参考文献

[1] 汪建军 许才军.MATLAB在"张量分析"课程教学中的应用[J].科教导刊, 2024(1).

[2] 肖仁珍,刘国治,林郁正,等.同轴慢波结构相对论高功率微波产生器理论分析[J].强激光与粒子束, 2006, 18(2):4.DOI:CNKI:SUN:QJGY.0.2006-02-018.

[3] 温世正,阚卫秋.MATLAB在狭义相对论教学中的应用[J].教育教学论坛, 2016, 000(045):220-222.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
