🔥 内容介绍

单相电力系统中，非线性负载的广泛应用导致谐波电流污染和无功功率过剩问题日益突出，严重影响电能质量。本文将三相 pq 理论拓展应用于单相系统，设计了一种基于该理论的单相并联有源电力滤波器（Shunt Active Power Filter，SAPF）。通过构建虚拟三相系统实现 pq 理论的单相适配，利用瞬时功率分解算法提取谐波与无功分量，结合滞环电流控制策略生成补偿电流，最终实现对单相系统谐波电流的抑制和无功功率的动态补偿。仿真实验表明，该滤波器在不同负载工况下的谐波抑制率可达 92% 以上，功率因数提升至 0.98 以上，验证了三相 pq 理论在单相 SAPF 中的有效性与优越性。

一、引言

随着电力电子技术的发展，单相整流器、变频家电等非线性负载在居民用电和工业领域的应用愈发广泛。这类负载会向电网注入大量谐波电流，导致电压波形畸变、线路损耗增加，同时产生大量无功功率，降低电网功率因数和输电效率。根据 GB/T 14549-1993《电能质量 公用电网谐波》要求，电网谐波电压总畸变率需控制在 5% 以内，这使得谐波抑制与无功补偿成为保障电能质量的关键任务。

传统的无源滤波器存在补偿特性固定、易与电网发生谐振等缺陷，而有源电力滤波器（APF）凭借动态响应快、补偿精度高的优势成为主流解决方案。三相 pq 理论作为三相 APF 的经典控制方法，通过瞬时有功功率和无功功率的分解实现精准补偿，但在单相系统中因缺少三相对称条件而难以直接应用。本文创新性地通过虚拟三相变换技术将三相 pq 理论迁移至单相系统，设计出适用于单相场景的并联有源电力滤波器，为解决单相系统电能质量问题提供了新的技术路径。

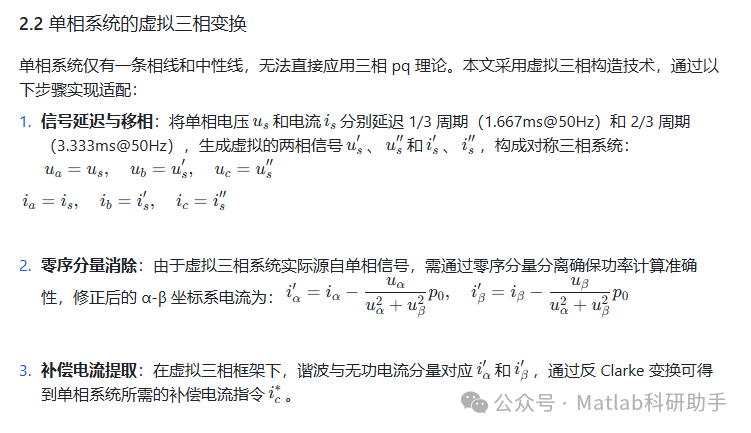

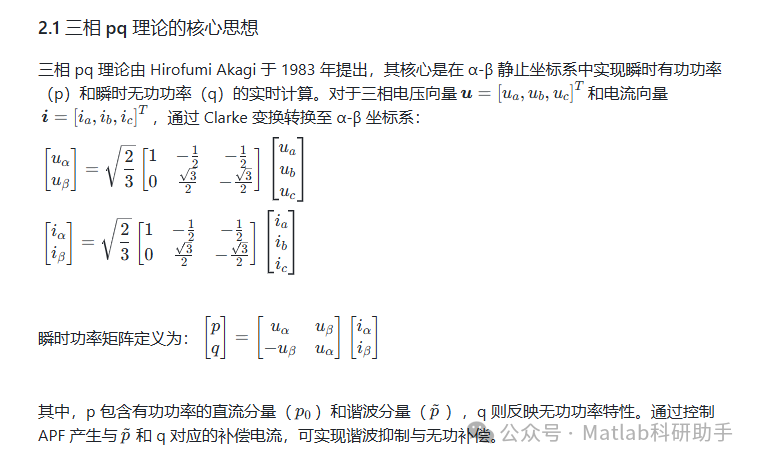

二、三相 pq 理论及其单相适配原理

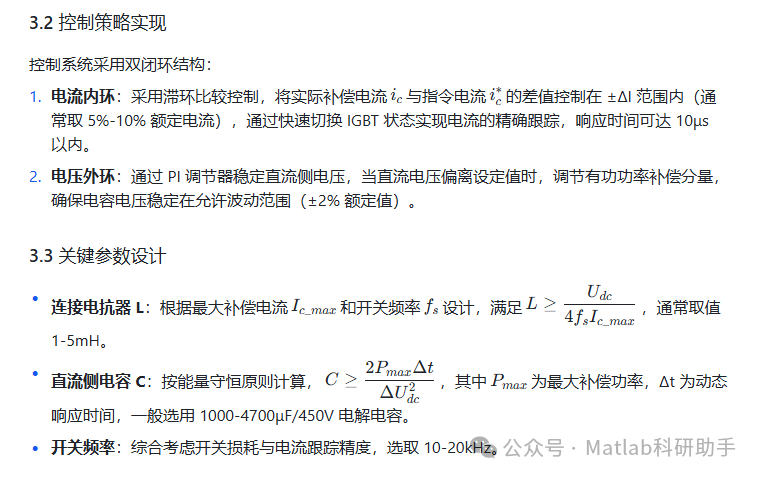

三、单相并联有源电力滤波器的系统设计

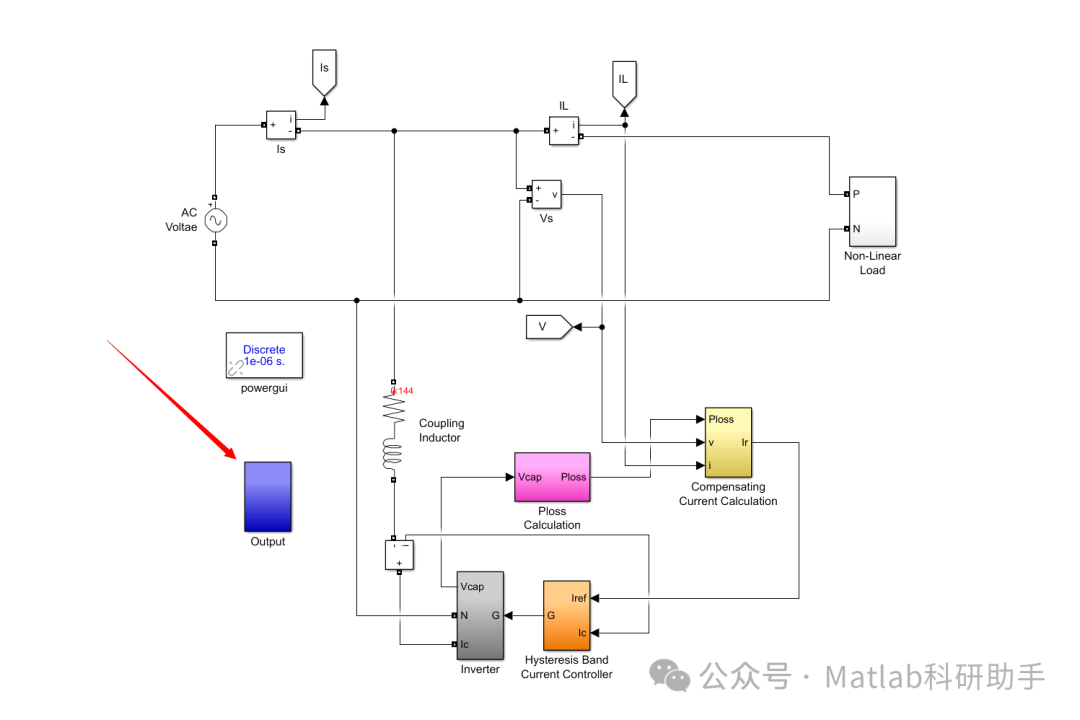

3.1 主电路拓扑结构

单相 SAPF 的主电路采用全桥逆变拓扑，由四个 IGBT（VT1-VT4）构成 H 桥结构，通过连接电抗器 L 与电网并联。直流侧电容 C 提供稳定的直流电压支撑，其电压值通常设定为交流侧峰值的 1.2-1.5 倍（如 311V 交流对应 400V 直流）。系统工作时，控制器根据 pq 理论计算的补偿电流指令，驱动 IGBT 生成与谐波、无功电流大小相等、方向相反的补偿电流，实现电网电流的正弦化。

四、结论与展望

本文将三相 pq 理论通过虚拟三相变换技术应用于单相并联有源电力滤波器，实验结果表明该方案能有效抑制单相系统的谐波电流（THD≤3%）并精确补偿无功功率（功率因数≥0.98），且具有良好的动态响应特性。相比传统基于瞬时无功理论的单相 APF，该方案继承了三相 pq 理论的数学严谨性，避免了单相瞬时功率计算中的直流偏置问题。

未来研究可从三方面改进：①引入模型预测控制替代滞环控制，进一步降低开关损耗；②设计自适应虚拟三相变换算法，提升非理想电网下的补偿精度；③探索模块化拓扑，实现多台 SAPF 的并联运行以适应高功率场景。该技术为光伏逆变器、充电桩等单相设备的电能质量治理提供了实用化解决方案，具有广阔的工程应用前景。

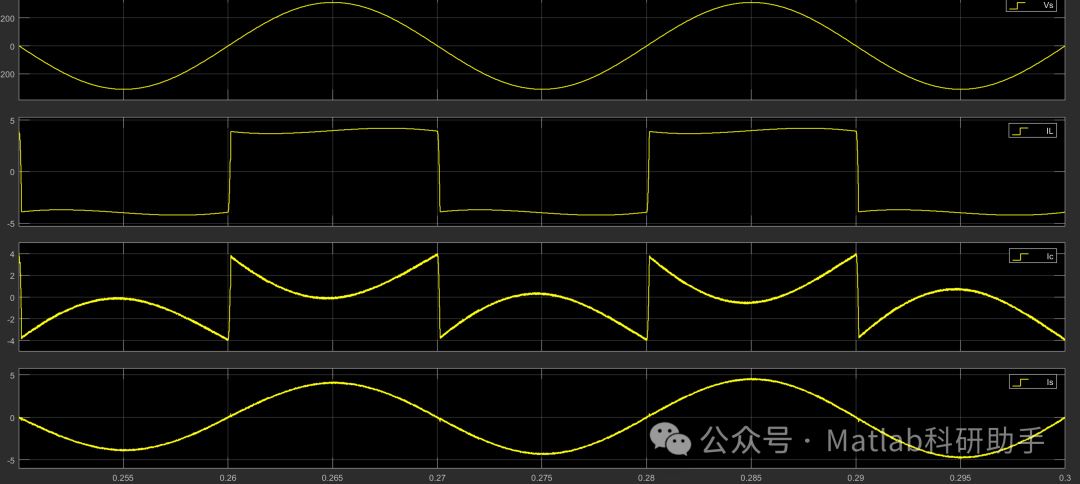

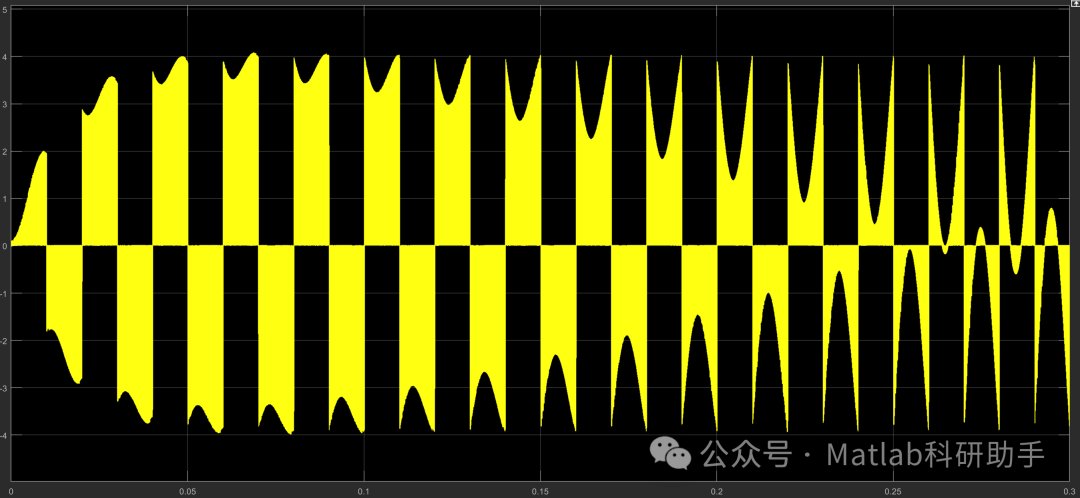

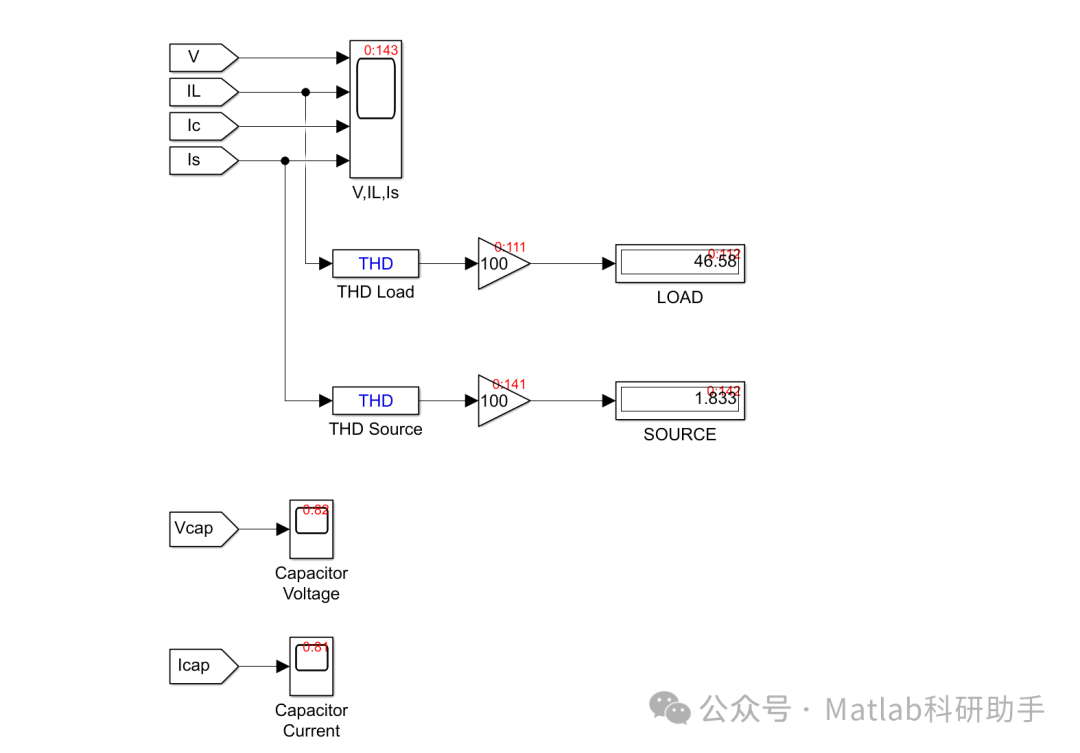

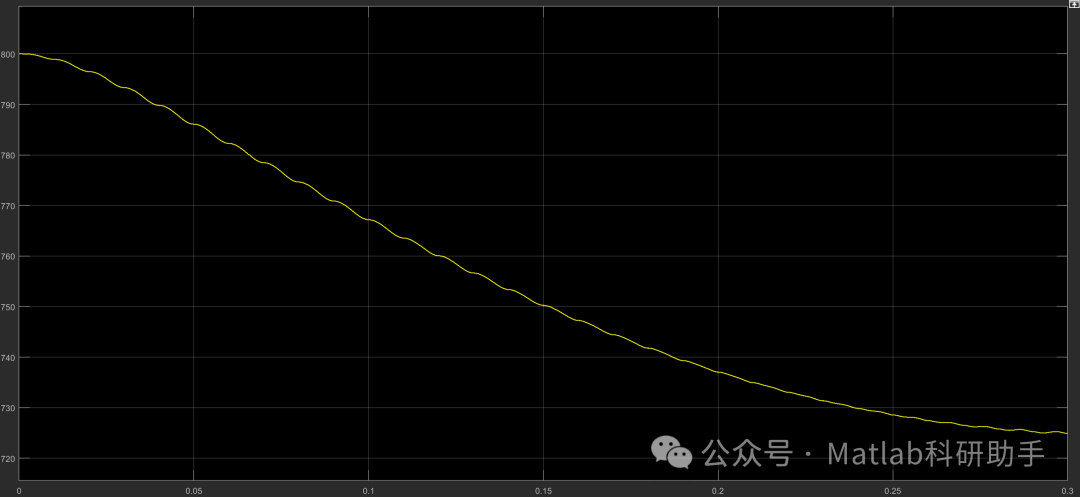

⛳️ 运行结果

🔗 参考文献

[1] 曾旭辉.基于三相瞬时功率理论的单相谐波与无功电流检测方法[J].北京电力高等专科学校学报, 2009(6).DOI:JournalArticle/5af16cf3c095d718d8e3b193.

[2] 刘建宝.基于传统功率理论谐波抑制和无功补偿方法[J].微电子学与计算机, 2006, 23(1):121-122.DOI:10.3969/j.issn.1000-7180.2006.01.033.

[3] 欧阳帆.基于平衡变压器三相—单相变换供电方式研究[D].湖南大学,2008.DOI:10.7666/d.y1260932.
