🔥 内容介绍

船舶，作为人类探索海洋、进行贸易和军事活动的重要工具，其安全性至关重要。而船舶的静水压力和稳性，是确保船舶安全航行的两个核心要素。两者相互关联，共同决定了船舶在水面上的浮态和抵抗倾覆的能力。本文将深入探讨船舶静水压力和稳性的概念、影响因素，以及两者之间的相互作用，旨在阐明其在船舶设计和安全管理中的重要性。

一、静水压力：支撑船舶浮起的基石

静水压力，又称流体静压，是指静止流体对浸入其中的物体表面产生的压力。对于船舶而言，静水压力是支撑船体重力，使其浮于水面的根本原因。根据阿基米德原理，浸在流体中的物体受到一个向上的浮力，浮力的大小等于物体排开的流体重量。而这个浮力，正是由分布在船体表面的静水压力所合成的。

静水压力的分布并非均匀，而是随着水深的增加而线性增大。这意味着船体吃水线以下的部分，受到的压力远大于吃水线附近的部分。因此，在船舶设计中，必须充分考虑静水压力的分布情况，合理设计船体的结构强度，以防止船体因局部压力过大而发生变形甚至破损。例如，船底和舷侧的结构需要进行特别加强，以承受来自水下的巨大压力。

除了支撑船体重量外，静水压力还影响着船舶的吃水、排水量和水线面积等重要参数。吃水是指船舶底部到水面的垂直距离，排水量是指船舶所排开的水的重量，而水线面积则是指船舶在水面上与水面相交的面积。这些参数直接关系到船舶的浮态、载货能力和航行性能。例如，吃水过深会导致船舶在浅水区域搁浅，排水量过大则会降低船舶的航速。因此，船舶设计需要根据实际需求，精确计算静水压力及其分布，以确定合适的吃水、排水量和水线面积。

二、稳性：抵御倾覆风险的屏障

稳性，是指船舶在受到外界扰动后，恢复其原有平衡状态的能力。简而言之，稳性决定了船舶是否容易倾覆。船舶稳性分为初稳性和大倾角稳性两种。

初稳性是指船舶在受到微小倾斜扰动后，恢复平衡状态的能力。初稳性主要取决于船舶的稳心高度（GM），即船体重心（G）与稳心（M）之间的垂直距离。稳心是船舶在倾斜时，浮力的作用线与原始浮力作用线的交点。当稳心高于重心时，GM为正值，表示船舶具有正稳性，能够自动恢复平衡。反之，当稳心低于重心时，GM为负值，表示船舶具有负稳性，容易发生倾覆。因此，在船舶设计中，必须确保船舶具有足够的初稳性，以应对风浪、货物移动等微小扰动。

大倾角稳性是指船舶在受到较大倾斜扰动后，恢复平衡状态的能力。大倾角稳性主要取决于船舶的稳性曲线（GZ曲线）。GZ曲线描述了船舶在不同倾斜角度下，回复力矩（GZ）的大小。回复力矩是指船舶在倾斜时，产生的使船舶恢复平衡的力矩。GZ曲线的形状直接影响船舶的抗倾覆能力。一般来说，GZ曲线的最大值越高、范围越大，则船舶的大倾角稳性越好，抵抗倾覆的能力越强。在船舶运营过程中，需要根据实际情况，采取适当的措施，如控制货物的装载位置，调整压载水，以提高船舶的大倾角稳性。

三、静水压力与稳性的相互作用

静水压力和稳性并非孤立存在，而是相互作用，共同影响着船舶的安全航行。静水压力决定了船舶的浮态，而浮态又直接影响着船舶的稳性。

例如，当船舶装载货物时，排水量会增加，吃水也会加深。这意味着船体受到更大的静水压力，同时也会改变船体的重心位置。如果货物装载不合理，导致重心升高，则会降低船舶的稳性，增加倾覆的风险。因此，在船舶装载货物时，必须进行稳性计算，确保重心位置在安全范围内。

此外，风浪等外界因素也会同时影响船舶的静水压力和稳性。风浪会产生额外的压力，作用于船体表面，改变船体的浮态。同时，风浪还会产生倾覆力矩，直接影响船舶的稳性。因此，在恶劣海况下，船舶需要采取适当的措施，如降低航速，调整航向，以减轻风浪对船舶的影响，确保航行安全。

四、船舶设计与安全管理中的重要性

静水压力和稳性在船舶设计和安全管理中具有至关重要的地位。在船舶设计阶段，必须充分考虑静水压力和稳性的影响，进行详细的计算和分析，以确保船舶具有足够的结构强度和抗倾覆能力。这包括：

• 船型设计：

   合理的船型可以优化静水压力的分布，提高船舶的稳性。例如，宽船型通常具有较高的初稳性。

• 结构设计：

   加强船体的关键部位，以承受来自水下的巨大压力。例如，采用双层底结构可以提高船底的抗压能力。

• 稳性计算：

   精确计算船舶的稳性参数，如稳心高度和稳性曲线，以确保船舶具有足够的抗倾覆能力。

• 压载系统设计：

   设计合理的压载系统，用于调整船舶的重心位置，提高船舶的稳性。

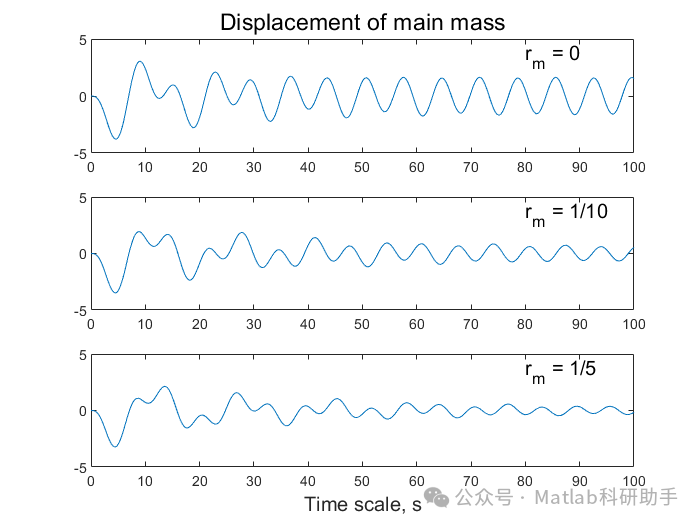

⛳️ 运行结果

🔗 参考文献

📣 部分代码

eck = contour(2, :);

keel = contour(3, :);

l    = length(x);

dx   = diff(x);

plot(x, deck, x, keel)

grid

xlabel('x from midship in m, areas in m^2/2, moments above BL in m^3/5')

ylabel('Draught, T, m')

hold on

for k = 1:l

plot([ x(k) x(k) ], [ keel(k) deck(k) ])

end

x1      = [ x(7:8) x(10:11) ];

deck1   = [ deck(7:8) deck(10:11) ];

newdeck = spline(x1, deck1, x(7:11));

p = 23;            % number of draught values deck excluded

% STANDARD HYDROSTATIC CALCULAT
