基于Simulink的HVDC高压直流输电和HVAC高压交流输电研究

✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

🔥 内容介绍

高压输电技术是现代电力系统中至关重要的组成部分，其稳定可靠的运行直接关系到国民经济的稳定发展和人民生活水平的提高。高压直流输电 (HVDC) 和高压交流输电 (HVAC) 作为两种主要的输电方式，各有优劣，应用场景也各有侧重。本文将基于MATLAB/Simulink平台，对HVDC和HVAC输电系统的建模与仿真进行深入探讨，并对两种技术的优缺点进行比较分析，为电力系统规划和设计提供参考。

一、 HVDC高压直流输电系统建模与仿真

HVDC输电系统通常由换流站、直流线路和控制系统三部分组成。在Simulink中，我们可以利用电力系统工具箱中的组件，搭建HVDC系统的模型。

1. 换流站建模: 换流站是HVDC系统的核心，其建模需要考虑换流阀、控制系统以及滤波器的特性。换流阀的建模可以采用基于阀控整流器(VSC)或基于晶闸管整流器(Thyristor)的模型，前者具有快速控制、独立控制能力强等优点，后者则成本相对较低。控制系统模型需要考虑电压控制、电流控制、功率控制等多种控制策略，并考虑各种保护措施，例如过电压保护、过电流保护等。滤波器的建模则需要考虑其谐波抑制能力，以及对系统稳定性的影响。 Simulink丰富的库函数，例如电压源逆变器(VSI)模块、脉宽调制(PWM)模块和各种滤波器模块，可以有效地实现换流站的建模。

2. 直流线路建模: 直流线路的建模相对简单，主要考虑线路的电阻、电容和电感参数。 Simulink提供的传输线模型可以方便地实现直流线路的建模，并可以考虑线路的分布参数和集总参数模型。

3. 控制系统建模: HVDC系统的控制系统复杂，需要考虑各种控制算法，例如比例积分(PI)控制、预测控制等。Simulink的控制系统工具箱提供了丰富的控制算法模块，可以方便地实现各种控制策略的建模与仿真。

二、 HVAC高压交流输电系统建模与仿真

HVAC输电系统相对HVDC系统更为简单，主要由变电站、输电线路和保护系统组成。在Simulink中，我们可以利用电力系统工具箱中的组件，搭建HVAC系统的模型。

1. 变电站建模: 变电站的建模需要考虑变压器、断路器等设备的特性。Simulink提供了各种变压器模型和断路器模型，可以方便地实现变电站的建模。

2. 输电线路建模: 输电线路的建模需要考虑线路的电阻、电抗、电容等参数，以及线路的长度和配置。Simulink提供的传输线模型可以方便地实现输电线路的建模，并可以考虑线路的分布参数和集总参数模型。

3. 保护系统建模: HVAC系统的保护系统主要包括过电流保护、过电压保护等。Simulink可以模拟各种保护装置的动作，并可以研究保护系统的协调性。

三、 HVDC和HVAC输电系统的比较与分析

通过Simulink仿真，我们可以比较HVDC和HVAC输电系统的优缺点：

• 输送距离: HVDC系统更适合远距离输电，而HVAC系统更适合中短距离输电。这是因为HVDC系统不受线路电容的影响，而HVAC系统则会受到线路电容的严重影响，导致远距离输电时线路损耗较大。

• 线路损耗: HVDC系统线路损耗相对较低，而HVAC系统线路损耗相对较高。

• 稳定性: HVDC系统具有较好的稳定性，不易发生大面积停电事故。HVAC系统则容易受到电力系统故障的影响，发生大面积停电的可能性较大。

• 环境影响: HVDC系统对环境的影响相对较小，而HVAC系统会产生一定的电磁辐射。

• 建设成本: HVDC系统的建设成本相对较高，而HVAC系统的建设成本相对较低。

四、 结论与展望

本文基于Simulink平台，对HVDC和HVAC输电系统进行了建模与仿真，并对两种技术的优缺点进行了比较分析。结果表明，HVDC系统更适合远距离、大容量输电，而HVAC系统更适合中短距离输电。随着电力电子技术和控制技术的不断发展，HVDC输电技术将得到更广泛的应用，在未来的智能电网建设中发挥越来越重要的作用。 未来的研究可以着重于：更精细的换流站模型，包括更复杂的控制策略和保护措施；多端HVDC系统的建模与仿真；HVDC和HVAC混合输电系统的优化设计；基于人工智能的HVDC和HVAC输电系统故障诊断与预测等方面。 通过不断完善Simulink模型和深入研究，我们可以更好地理解和应用HVDC和HVAC输电技术，为构建安全可靠、经济高效的电力系统提供有力支撑

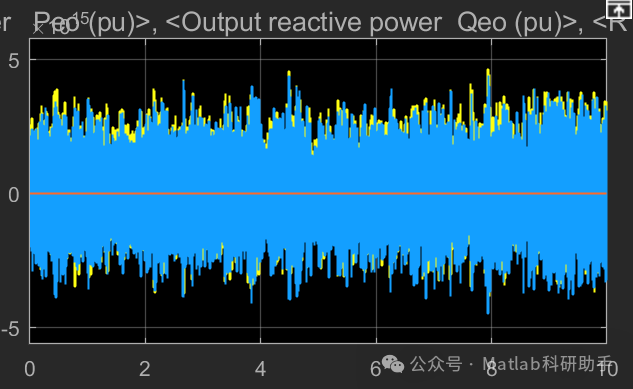

⛳️ 运行结果
