该博客介绍了如何基于DrawIO实现私有云部署，包括使用MinIO作为存储服务，并提供了OSS（Object Storage Service）的加速方案。通过docker-compose进行一站式部署，涉及用户管理、权限配置、Bucket创建等步骤。此外，还详细说明了将静态HTML托管到OSS以提高访问速度的方法。

DrawIO 基于MinIO以及OSS私有云方案

基于drawio的私有云实现以及私有云端存储方案

项目地址：https://github.com/mathcoder23/drawio-minio-oss

功能特性

支持OSS部署(本来就是支持的，限于部署服务器的带宽问题，将静态页面转到OSS部署加快页面访问速度)
新增基于MinIO的第三方存储方案
在私有化后，新增用户登录、并且管理创建的流程图文件(方便云端管理自己创建的流程图文件)
支持通过接口创建、管理、删除登录用户信息

效果示例

在这里插入图片描述

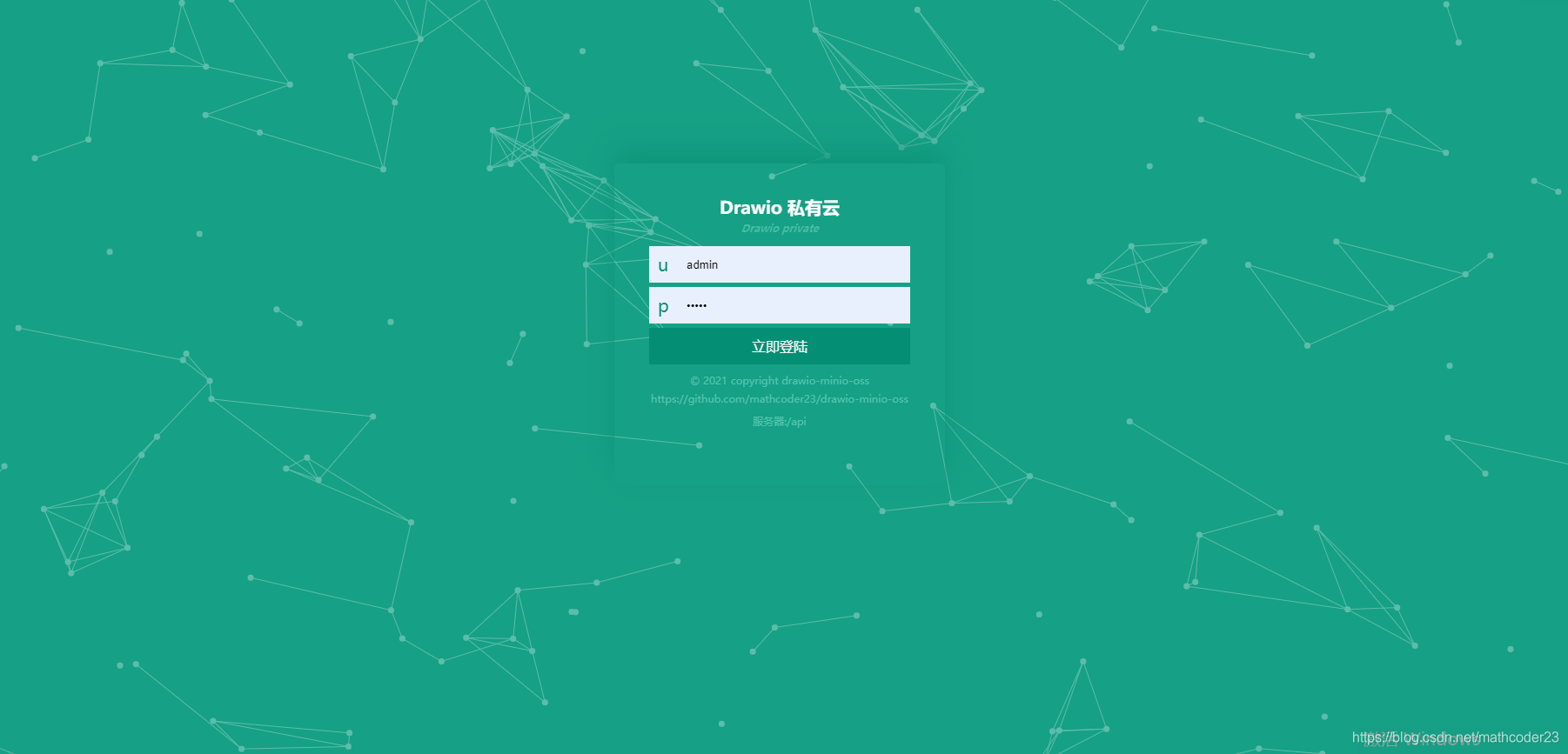

登录界面

Drawio-minio-oss版部署指南

需要的组件服务说明

MinIO服务(tcp服务、内网通讯)
Drawio私有云后端服务(http服务，公网)
Drawio的私有云后台前端（html静态，公网）
Drawio的核心服务（html静态，公网）

docker-compose一站式全部部署(非oss方案)

此方案非oss方案，即一个主机部署即可

1.部署前提准备

安装docker环境
安装docker-compose环境(版本不要太低)
一台主机(推荐Linux系统)

2.拉取源码

部署依赖于源码部署，所以需要将整个源码拉下来

git clone https://github.com/mathcoder23/drawio-minio-oss
cd drawio-minio-oss

3.运行docker-compose

cd docker/compose/
docker-compose -f docker-compose-drawio.yml up

4.登录MinIO后台配置账号

在docker-compose中我们给drawio-admin配置的MinIO连接参数如下

    minio1:
        image: minio/minio:RELEASE.2021-07-08T01-15-01Z
        hostname: minio1
        volumes:
          - minio-data1:/data1
        expose:
          - "9000"
          - "9001"
        environment:
          MINIO_ROOT_USER: minio
          MINIO_ROOT_PASSWORD: minio123
        command: server /data1 --console-address ":9001"
        healthcheck:
          test: ["CMD", "curl", "-f", "http://localhost:9000/minio/health/live"]
          interval: 30s
          timeout: 20s
          retries: 3
    drawio-admin:
        build:
          context: ../../drawio-admin-nodejs
          dockerfile: Dockerfile
        image: drawio-admin:1.20
        environment:
          DRAWIO_URL: ''
          MINIO_ACCESS_KEY: 'test123123'
          MINIO_SECRET_KEY: 'test123123'
          MINIO_BUCKET: 'drawio'
        depends_on:
          - minio1

根据我们配置的MinIO后台账号minio和minio123,登录http://localhost:9001

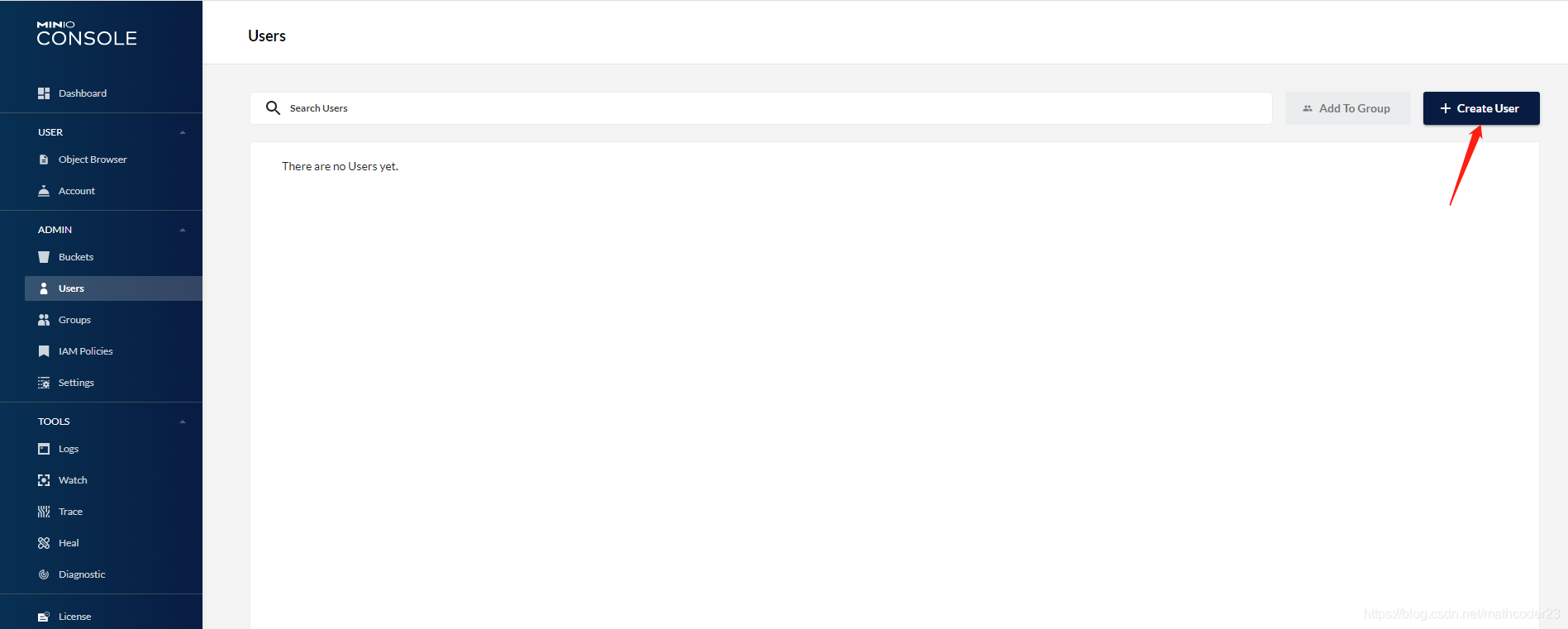

1.创建用户

ADMIN->Users点击Create User,这里我们创建的用户账号密码为test123123和test123123,因为yml中已经配置了，如果想自定义可以自行更改
在这里插入图片描述

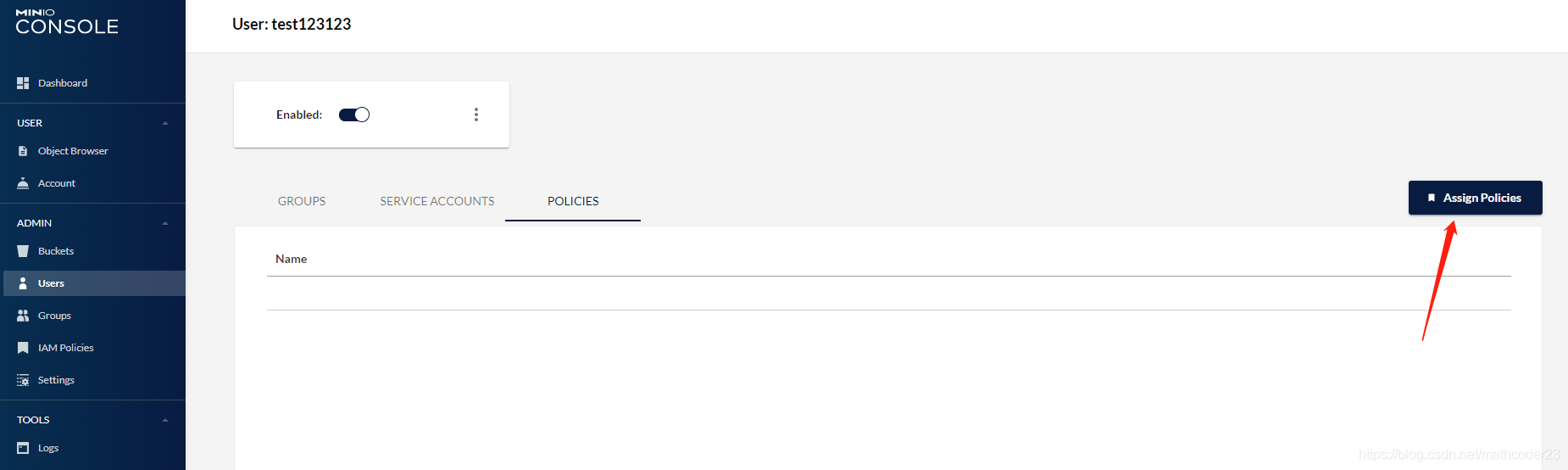

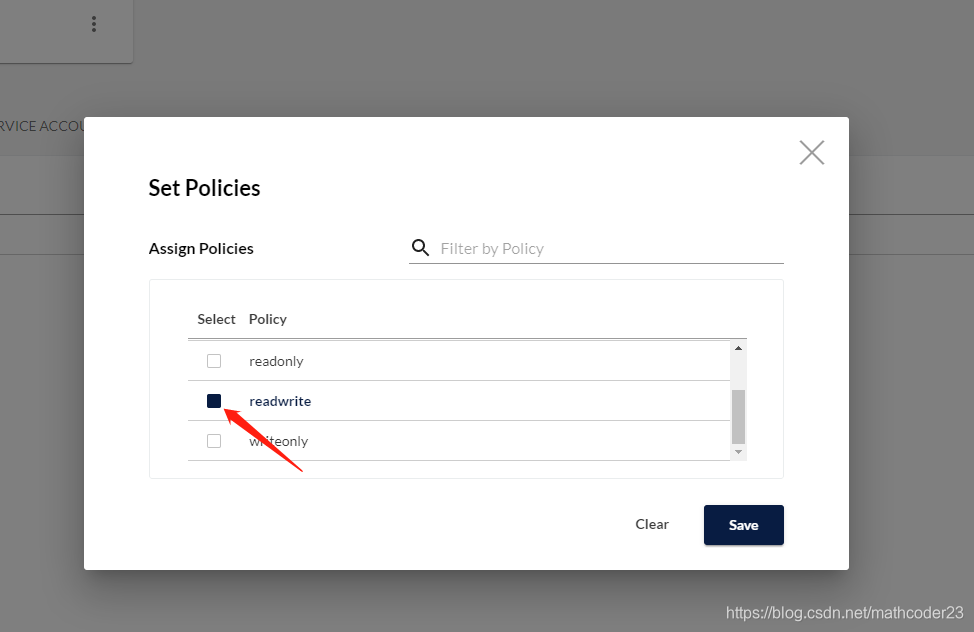

2.为用户分配读写权限

在这里插入图片描述

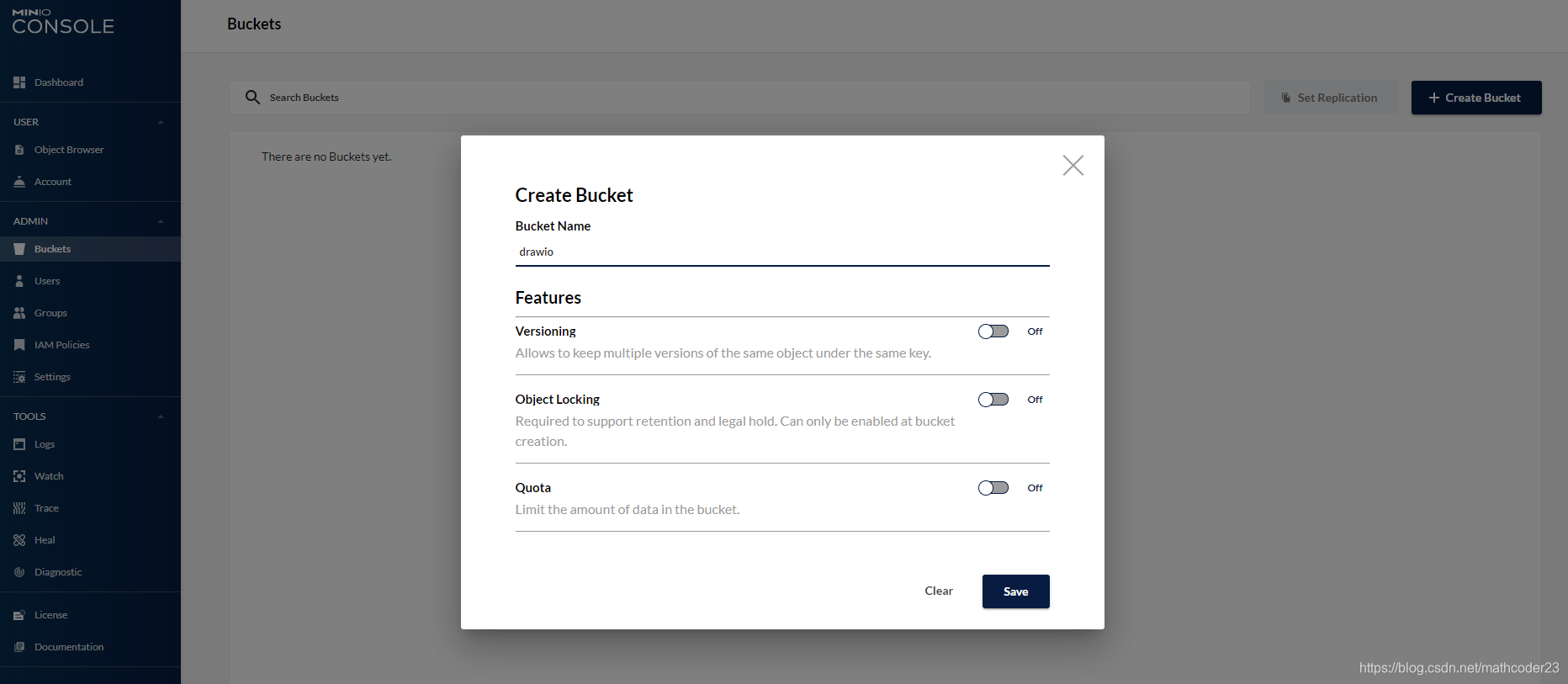

3. 创建Bucket

我们在yml中配置的Bucket名称为drawio,因此需要创建一个这个
在这里插入图片描述

5.重启docker-compose

这一步的作用是重新连接到minio服务
Ctrl+C关闭后重新执行docker-compose命令

6.登录Drawio私有云后台

当服务重启后，进入http://localhost:8080,使用默认的账号密码admin和admin登录

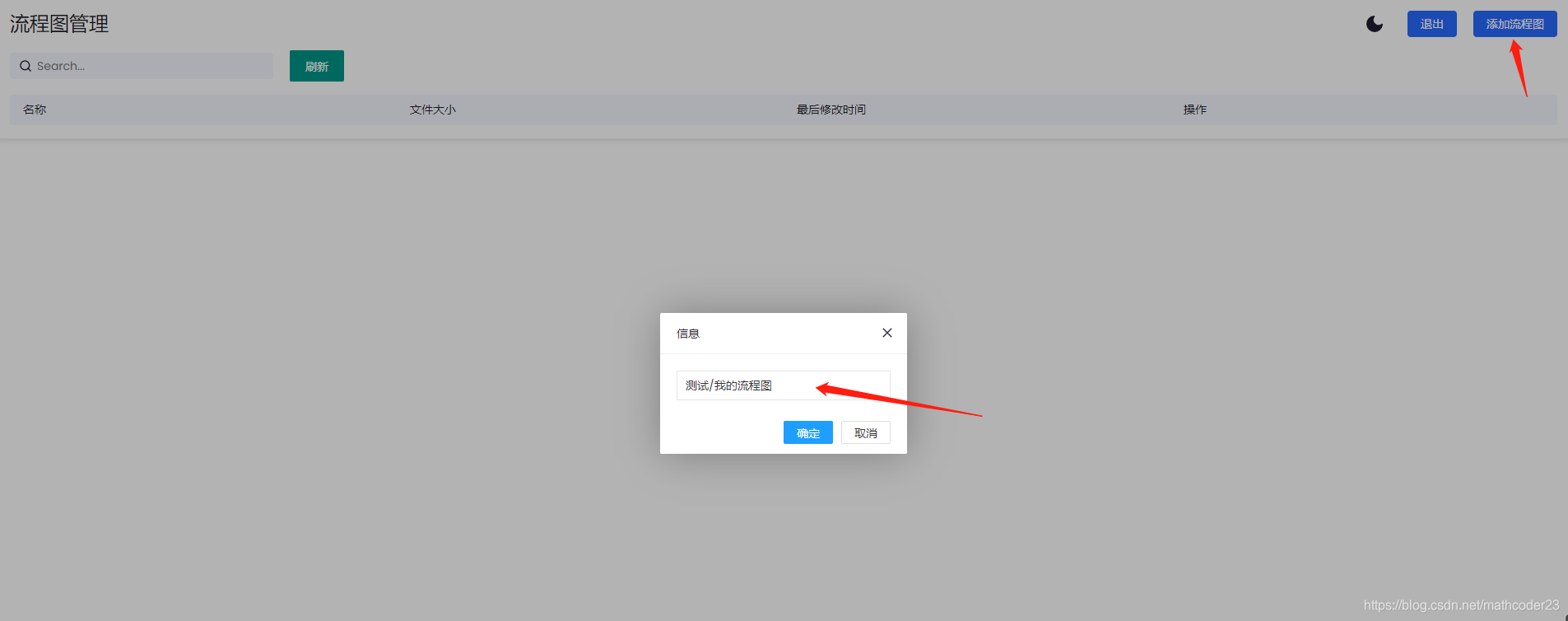

7.创建新的流程图

这里说明一下命名规范，/将会对数据进行分组，虽然此分组还没显示出来但是之后会，还有一点 /a和/a/b 其中a不能同时存在，不能即是文件又是文件夹

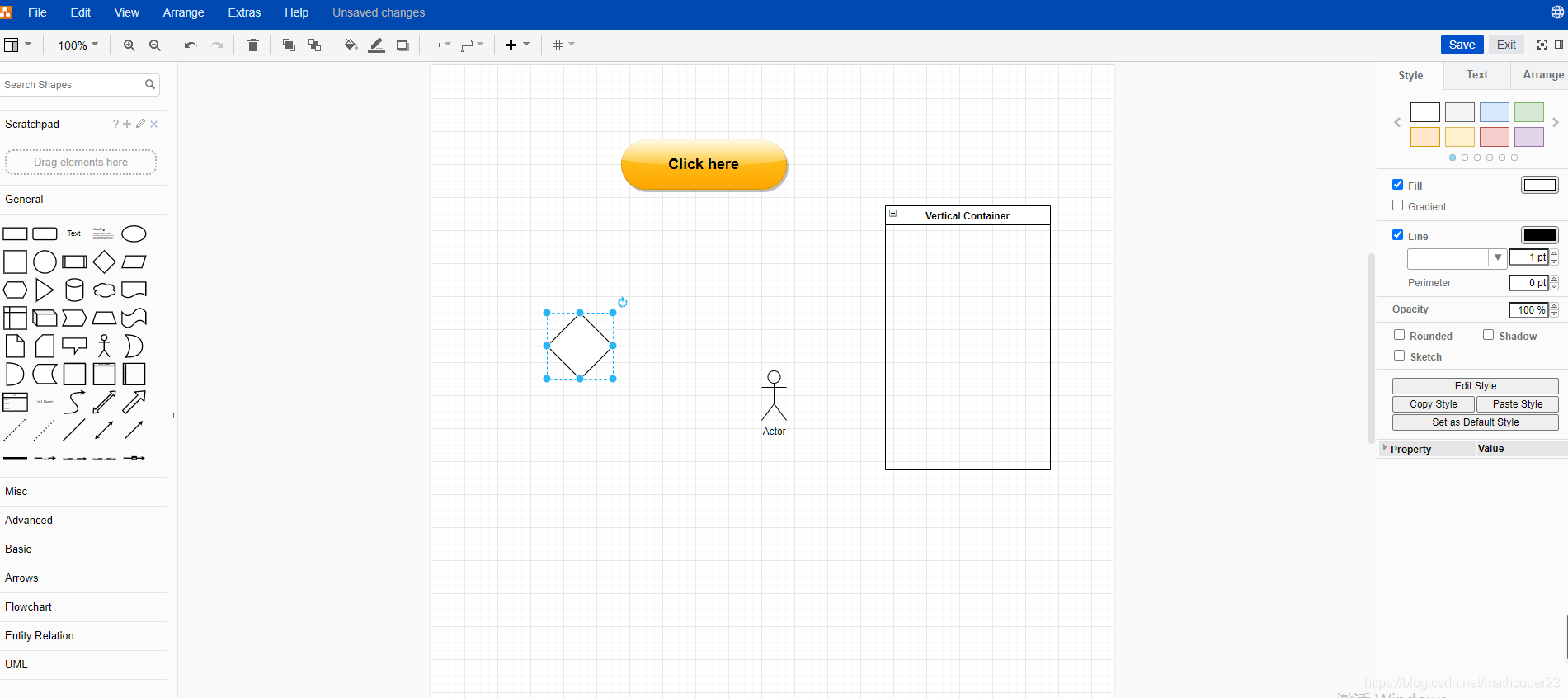

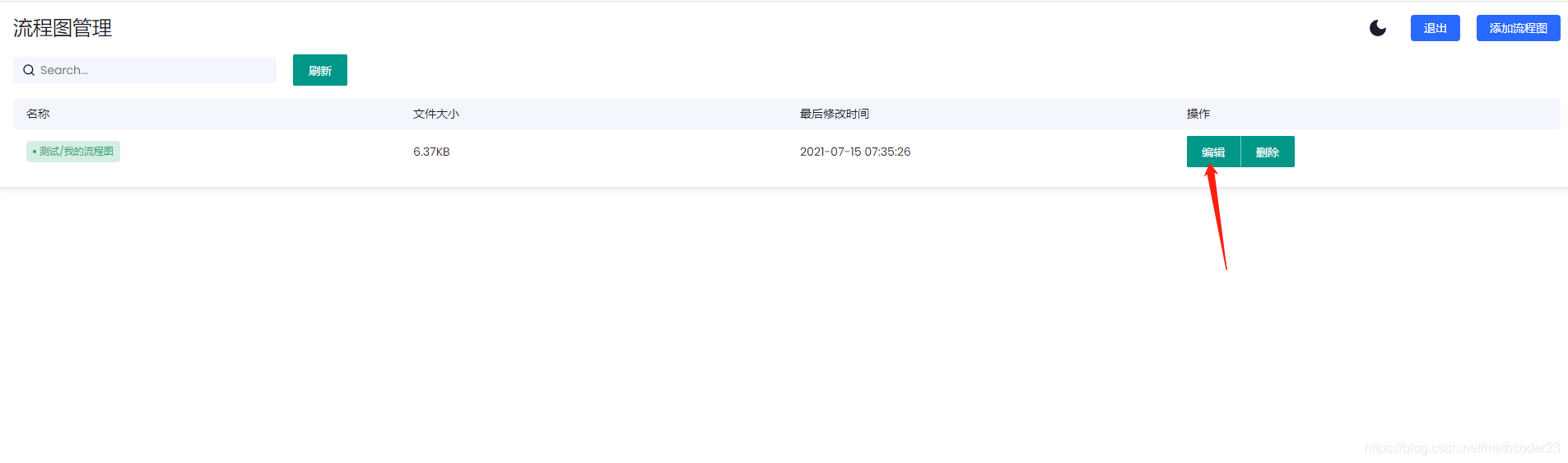

8.编辑流程图

在这里插入图片描述

9.完成

到此我们部署后的基本流程全部都跑通了。
但是限于服务器带宽，我们访问页面很慢，所以我们将静态也迁移至OSS上将会快很多，下面参考增加OSS的部署方案

10.进阶版-登录用户管理接口

这个目前只支持通过api的方式管理，具体的接口用法参考postman导出的json接口工程。
路径：drawio-admin-nodejs/Drawio私有云接口.postman_collection.json

docker-compose-OSS方案部部署

1.部署前提准备

此部署方案与非OSS方案非常像，因此，你需要先跑通非OSS方案
准备OSS云或其他静态托管服务商

2.文档说明

OSS版文档基于非OSS上只对有更改的地方进行说明，不会再重复

3.托管静态Html到OSS

1.由于html的静态化，我们需要先修改静态代码指向的`Drawio私有云后端服务地址`

编辑html/admin/config.js

将window.baseUrl = '/api'更改为后端地址，http://ip:8080/api这里的ip是公网ip，注意后面不要加斜杠

这里的http://ip:8080/api也可以改为//ip:8080/api，跟随前端协议变化而变化，但是需要自行配置https

2.上传html文件夹内所有文件到OSS

注意不要上传html本身，当然如果你不介意多一个/html路径也可以

OSS的静态托管教程以及域名绑定等操作，这里不细谈，具体参见对应的文档即可

这里假设配置的OSS访问地址为http://xxx.com html中的admin、drawio文件夹上传在此根目录,这个地址下面配置要用

后台管理入口地址：http://xxx.com/admin/drawio.html

Drawio入口地址：http://xxx.com/drawio/index.html 此地址对用户透明，仅部署配置使用

为了保证部署的可用性，请分别访问上述地址看是否正常。

3.修改yml中DRAWIO_URL值

DRAWIO_URL的配置是可以直接访问的drawio页面，http://xxx.com/drawio/index.html，之所以后台要配置这个地址，是由于后台是采用代理技术来实现
minio的持久化
yml部分代码

# Drawio 管理后台服务
drawio-admin:
build:
  context: ../../drawio-admin-nodejs
  dockerfile: Dockerfile
image: drawio-admin:1.21
environment:
  DRAWIO_URL: 'http://xxx.com/drawio/index.html' ###### 将这里更改为上述地址，其余不变
  MINIO_ACCESS_KEY: 'test123123'
  MINIO_SECRET_KEY: 'test123123'
  MINIO_BUCKET: 'drawio'
depends_on:
      - minio1
