1. TOMCAT学习——TOMCAT的主要组件

• TOMCAT的主要组件

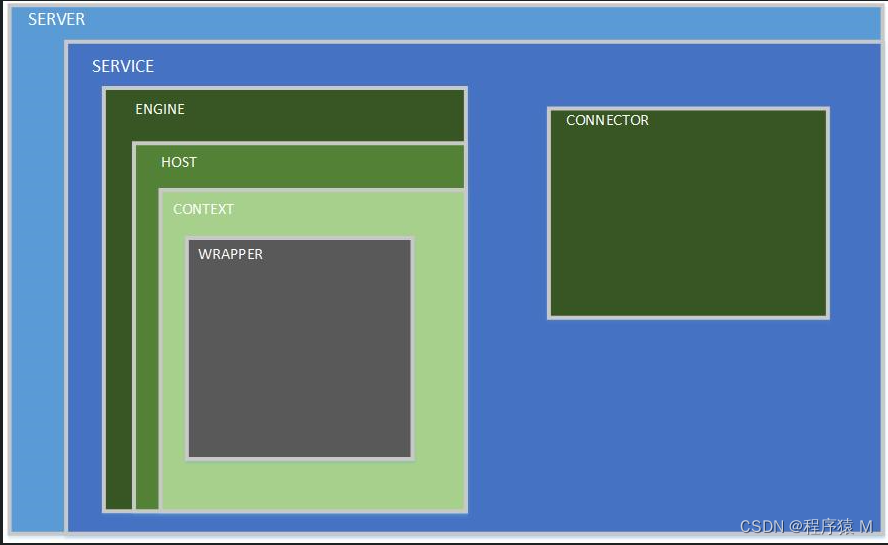

如图：

1. Server

   Server 组件是最外层的容器组件。包含了整个Servlet引擎的所有组件。当TOMCAT启动时，会由Server来启动所有组件，关闭时也是由Server来关闭所有组件。

2. Service

   Service 在Server的内部，一个Server可以有多个Service，但是默认情况下只有一个。每个Service都包含了一个Servlet容器和连接器（Connector）。

3. Connector

   Connector连接器，每一个连接器对应一种协议，类似HTTP,HTTPS,AJP等。随着TOMCAT的启动，每个连接器都会启动一个Socket服务端，接收请求。

4. Engine

   Engine是Servlet引擎。整个Servlet容器的顶层元素。

5. Host

   Host对应的是域名，他的父容器是Engine。一个Host下面可以存在多个Servlet应用，Host会去解析和部署在指定路径下Servlet应用。一般只会有一个Host。

6. Context

   每一个Context对应一个Servlet应用。除了名为ROOT的应用，其他应用都必须有一个应用名。

7. Wrapper

   Wrapper对应一个具体的Servlet处理过程。

我们可以从TOMCAT的默认配置文件Server.xml中印证组件之间的关系。

<!--这里剔除了一些无关的组件内容-->
<Server port="8005" shutdown="SHUTDOWN">
  <Service name="Catalina">
    <Connector port="8080" protocol="HTTP/1.1" redirectPort="8443" />
    <Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
    <Engine name="Catalina" defaultHost="localhost">
      <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true"
            xmlValidation="false" xmlNamespaceAware="false">
        <Context path="/test" docBase="test"/>
      </Host>
    </Engine>
  </Service>
</Server>

这里的每一个标签都对应了一个组件实例。从文件可以看到，Server.xml中已经包含了

1. Server 2. Service 3. Connector 4. Engine 5. Host 6.Context 六个组件。

那么剩余的Wrapper组件在哪里呢？

Wrapper比较特别，他并不由TOMCAT自身来定义，而是由Servlet应用开发者来定义。
每个Servlet应用都会有一个Web.xml文件。

<web-app xmlns="http://java.sun.com/xml/ns/javaee"
           xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
           xsi:schemaLocation="http://java.sun.com/xml/ns/javaee
		  http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd"
           version="2.5">
    <servlet>
        <servlet-name>Login</servlet-name>
        <servlet-class>Login</servlet-class>
    </servlet>
    <servlet-mapping>
        <servlet-name>Login</servlet-name>
        <url-pattern>Login</url-pattern>
    </servlet-mapping>
</web-app>

文件中的 标签和 标签就对应了一个Wrapper。

最后需要说明的是：以上的7个组件只是TOMCAT的比较重要或者说比较基础的组件。其余的组件还有Session管理器，部署器，日志组件等等很多。
