​​系统仿真技术在卷对卷（R2R）生产中的关键作用与应用路径​

卷对卷生产工艺中的技术挑战与系统仿真解决方案

在塑料薄膜、纸张、标签、金属箔等薄型卷材加工制造领域，随着终端客户对产品质量和交货速度要求的不断提高，制造企业正面临着前所未有的生产优化压力。本文将分析行业现状和技术痛点，并探讨如何通过系统仿真技术有效解决这些问题。

卷材加工行业的技术现状与挑战

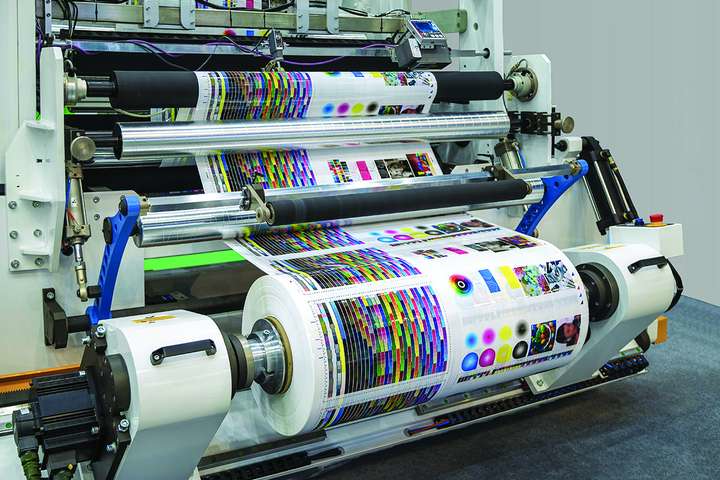

卷对卷(Roll-to-Roll, R2R)生产工艺广泛应用于包装、印刷、电子材料等多个领域。这种连续加工方式虽然效率高，但也面临着诸多技术难题：

1. ​​张力控制问题​​：卷材在高速运转过程中，各段张力波动会导致材料拉伸变形、印刷错位等质量问题。特别是在启停、换卷等瞬态过程中，张力控制尤为困难。
2. ​​材料适配性挑战​​：不同材料(如PET薄膜、铝箔、特种纸张)的弹性模量、摩擦系数等参数差异大，每次更换材料都需要重新调试设备参数，造成大量停机时间。
3. ​​系统振动与稳定性​​：多辊筒系统的机械振动会传递到材料表面，影响加工精度。这种振动问题往往难以通过现场调试完全消除。
4. ​​控制策略优化瓶颈​​：传统的PID控制参数整定依赖工程师经验，难以应对复杂工况变化，导致设备综合效率(OEE)难以提升。

系统仿真技术的应用价值

针对上述问题，基于物理模型的系统仿真技术提供了全新的解决思路。与传统的试错法相比，系统仿真具有以下优势：

1. ​​虚拟调试​​：在设备实际制造前，通过数字孪生验证机械设计和控制策略，减少现场调试时间。
2. ​​参数优化​​：可快速模拟不同材料参数下的系统响应，找到最优的张力控制参数。
3. ​​故障诊断​​：通过仿真重现异常工况，定位问题根源，避免盲目更换硬件。
4. ​​前瞻性设计​​：评估新技术(如新型驱动器、主动阻尼系统)的潜在效果，降低创新风险。

MapleSim卷料处理库的技术特点

在众多仿真工具中，MapleSim因其专业的卷料处理库(Web Handling Library)而备受行业关注。该库提供了以下关键功能：

1. ​​精确的卷材动力学模型​​：考虑材料的粘弹性特性、辊筒的柔性变形等真实物理效应，而非简单的集中质量模型。
2. ​​完整的传动系统建模​​：包括电机、减速器、离合器等元件库，可分析动力传递链对张力波动的影响。
3. ​​高级控制算法测试​​：支持与Simulink的联合仿真，便于验证先进控制策略。
4. ​​参数化建模​​：通过符号计算技术实现"一次建模，多次使用"，显著提高不同材料、不同设备配置的仿真效率。

技术交流与学习机会​​

为帮助工程师系统掌握仿真技术在R2R生产中的应用，​​Maplesoft​​将于​​4月23日15:00​​举办在线研讨会。

会议主题​​：基于系统仿真的卷对卷（R2R）生产工艺质量优化与运行效能提升解决方案

​​核心内容​​：

• 仿真技术如何优化产线设计——解析基于仿真的设计方法如何提升卷材产线规划效率
• 数字建模实施指南——从零起步部署卷材加工数字化模型的步骤详解
• 张力故障预防系统——通过高精度建模实现张力异常诊断与风险规避
• 新材料适配验证方案——仿真技术在材料性能评估与张力控制策略测试中的应用
• 企业实战案例库——多家制造商通过仿真技术提升设备OEE（综合设备效率）的实证分析

​​参会方式​​：会议详情

本次研讨会适合工艺工程师、设备设计师和控制算法开发人员参加，将提供充分的技术交流机会
