【VC++】虚函数 内存结构 - 第一篇（单类）

前言 - 为何写此系列文章？

网上讨论虚函数内存结构的文章很少，好不容易有几位大神写了几篇很精彩的文章，结果里面还有错误：

陈皓大神的《C++ 虚函数表解析》：
https://blog.youkuaiyun.com/haoel/article/details/1948051
《C++ 对象的内存布局（上）》：
https://blog.youkuaiyun.com/haoel/article/details/3081328
《C++ 对象的内存布局（下）》：
https://blog.youkuaiyun.com/haoel/article/details/3081385

还有位大神的《图说C++对象模型：对象内存布局详解》：
https://www.cnblogs.com/QG-whz/p/4909359.html
同样有错误。

但是，不否认，几位大神的文章写得确实精彩，我看了之后也受益匪浅，再次感谢几位大神的分享精神。
我并不是做C++的技术极客，几位大神的经验和水平肯定也会比我高，所以我写的此系列文章，重在研究探索与实践，难免有错误的地方，恳请大家大力吐槽，并恳求给出具体的解决方法，在此先谢过。会不定期更新，并记录提出修正方案的朋友，以示感谢，以帮助到更多的人。

前言 - 适合什么样的读者？

引用《深度探索C++对象模型》这本书中的话，有两个概念可以解释C++对象模型：
1、语言中直接支持面向对象程序设计的部分。
2、对于各种支持的底层实现机制。

直接支持面向对象程序设计，包括了构造函数、析构函数、多态、虚函数等等，这些内容在很多书籍上都有讨论，也是C++最被人熟知的地方（特性）。而对象模型的底层实现机制却是很少有书籍讨论的。对象模型的底层实现机制并未标准化，不同的编译器有一定的自由来设计对象模型的实现细节。在我看来，对象模型研究的是对象在存储上的空间与时间上的更优，并对C++面向对象技术加以支持，如以虚指针、虚表机制支持多态特性。

文章主要来讨论C++对象在内存中的布局，属于第二个概念的研究范畴。故读者需要有一定的C++面向对象基础、内存相关知识，比如内存对齐，指针操作等。看完之后，对C++虚函数会有一个底层的理解，可以解决工作中的一些实际问题，比如解决一些很迷惑的bug、逆向工程……

【VC++】虚函数 内存结构 - 第一篇（单类）

#include <IOSTREAM>
using namespace std;

class Base
{
public:
	int nBase1;
	int nBase2;

	Base(int n1,int n2):nBase1(n1),nBase2(n2)
	{
		cout<<"Base::Base("<<n1<<","<<n2<<")"<<endl;
	}

	virtual void F()
	{
		cout<<"Base::F()"<<endl;
	}
	virtual void G()
	{
		cout<<"Base::G()"<<endl;
	}
};


typedef void(*Fun)(void);

void TestBase(Base &b)
{
	Fun pFun = NULL;

	cout << "类对象地址 / 虚函数表指针的地址：" << (&b) << " / " <<    (int*)(&b)+0 << endl;//虽然两个地址值一样，但前者是类对象的地址，后者是对象里面的首地址。好比字符串的地址，和字符串里第一个字符的地址，是一样的。
	cout << "虚函数表指针值（虚函数表的地址）（十进制）："	<<        *(int*)(&b) <<endl; //就省略+0了（就是首地址偏移0，还是首地址）
	cout << "虚函数表指针值（虚函数表的地址）（十六进制）：" << (int*)*(int*)(&b) <<endl; //显式指针转换，告知是个指针，输出就是十六进制了
	cout << "虚函数表 — 第 1 个函数地址的地址："  <<		    (int*)*(int*)(&b) << " , ";	 //好比一个变量的地址
					   cout << "函数地址值："<<			 (int*)*(int*)*(int*)(&b) << " 调：";//好比一个变量的值（这个值也是个地址）
	pFun = (Fun)*(int*)*(int*)(&b);//(Fun)(int*)*(int*)*(int*)(&b)的简化，上行代码最左边的(int*)是显式指针转换，可直接替换成(Fun)
	pFun();

	cout << "虚函数表 — 第 2 个函数地址的地址："  <<		    (int*)*(int*)(&b)+1 << " , ";
					   cout << "函数地址值："<<		    (int*)*((int*)*(int*)(&b)+1) << " 调：";
	pFun = (Fun)*((int*)*(int*)(&b)+1);
	pFun();

	cout << "虚函数表 — 第 3 个函数地址的地址："  <<		    (int*)*(int*)(&b)+2 << " , ";
					   cout << "函数地址值："<<		    (int*)*((int*)*(int*)(&b)+2)<<endl;	//如果仅有一个虚函数，后面的节点不是NULL？？？

	cout << "类对象 — 第 1 个变量地址：" << ((int*)(&b)+1)  << " 值："<< *((int*)(&b)+1) <<endl;
	cout << "类对象 — 第 2 个变量地址：" << ((int*)(&b)+2)  << " 值："<< *((int*)(&b)+2) <<endl;
	cout << "类对象 — 第 3 个变量地址：" << ((int*)(&b)+3)  << " 值："<< *((int*)(&b)+3) <<endl;	//之后的内存是什么？？？

	cout<<endl;
}

void TestBase2(Base &b)
{
	Fun pFun = NULL;
	int** pVtab = (int**)&b;

	cout << "类对象地址 / 虚函数表指针的地址：" << (&b) << " / " << pVtab << endl;
	cout << "虚函数表指针值（虚函数表的地址）（十进制）：" << (int)pVtab[0] <<endl;
	cout << "虚函数表指针值（虚函数表的地址）（十六进制）：" << pVtab[0] <<endl;

	cout << "虚函数表 — 第 1 个函数地址的地址："  <<  &pVtab[0][0] << " , ";	//好比一个变量的地址
					   cout << "函数地址值："  << (int*)pVtab[0][0] << " 调：";	//好比一个变量的值（这个值也是个地址）
	pFun = (Fun)pVtab[0][0];
	pFun();

	cout << "虚函数表 — 第 2 个函数地址的地址："  <<  &pVtab[0][1] << " , ";
					   cout << "函数地址值："  << (int*)pVtab[0][1] << " 调：";
	pFun = (Fun)pVtab[0][1];
	pFun();

	cout << "虚函数表 — 第 3 个函数地址的地址："  <<  &pVtab[0][2] << " , ";
					   cout << "函数地址值："  << (int*)pVtab[0][2] <<endl ;	//如果仅有一个虚函数，后面的节点不是NULL？？？
	//pFun = (Fun)pVtab[0][2];
	//pFun();

	cout << "类对象 — 第 1 个变量地址：" << &pVtab[1]  << " 值："<< (int)pVtab[1] <<endl;
	cout << "类对象 — 第 2 个变量地址：" << &pVtab[2]  << " 值："<< (int)pVtab[2] <<endl;
	cout << "类对象 — 第 3 个变量地址：" << &pVtab[3]  << " 值："<< (int)pVtab[3] <<endl;	//之后的内存是什么？？？

	cout<<endl;
}

void main()
{
	Base b1(123,321);
	Base b2(456,654);

	cout<<"------------------------- 法一：地址偏移"<<endl;
	TestBase(b1);
	TestBase(b2);
	cout<<"------------------------- 法二：二维指针"<<endl;
	TestBase2(b2);

	cout<<endl;
}

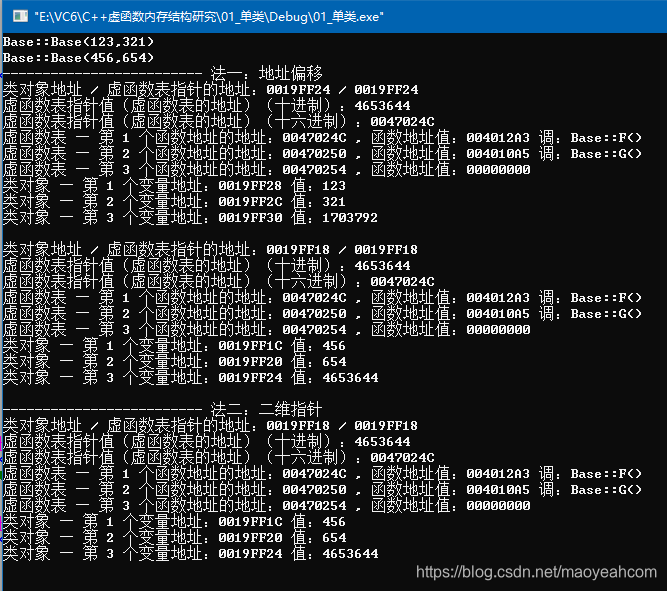

运行结果：

比对看三种Test（红色表示不同的地方）：

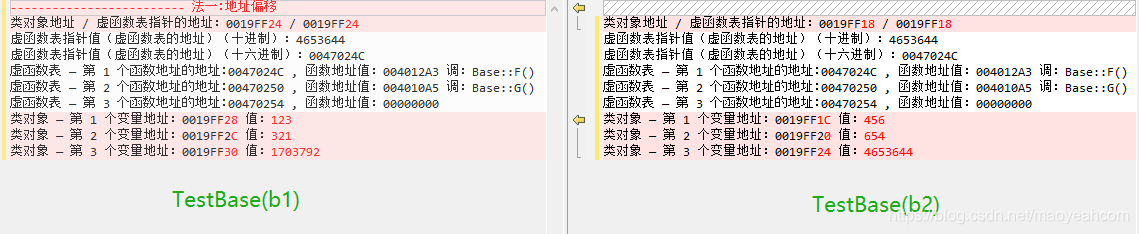

同一个类，两个不同的对象 比较：

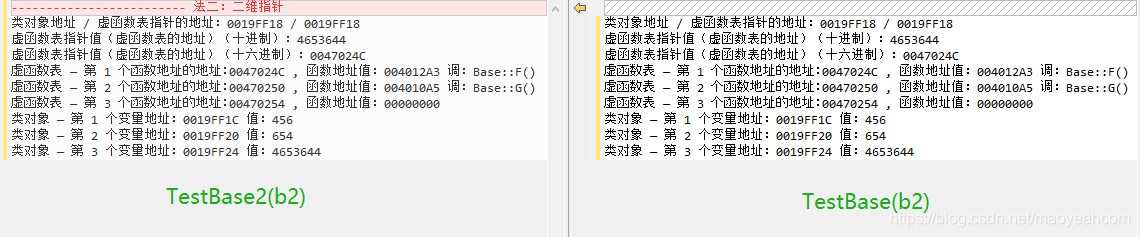

同一个类对象，两种不同的方法 比较：

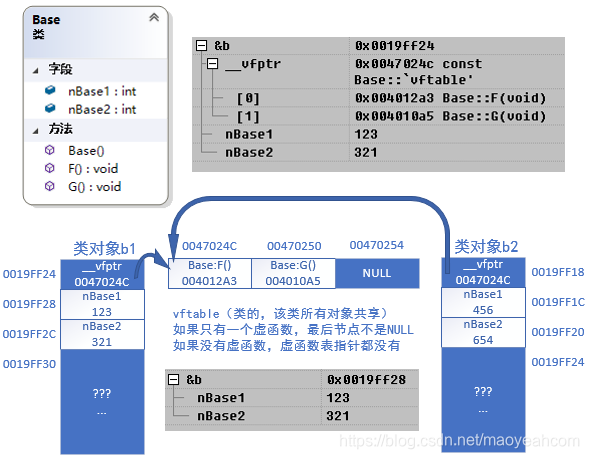

在内存中的结构是：

上图中，类对象b1的首地址 0019FF24，是类对象b2末尾紧接的地址 0019FF24，此例b2和b1在内存空间里是连续分布的，但并不是同一类的所有对象，在内存空间里都是连续分布的，而是取决于栈上的顺序。本例中，b1先入栈，紧接着b2入栈，栈的增长方向是往低地址增长，故b2在低地址，往高地址紧接着就是b1。因为定义顺序是紧挨着的，如果中间插入定义了其它局部变量，b2和b1就不连续。若有兴趣详细研究，可以看这篇文章：
《变量在内存里的存储区域》：https://blog.youkuaiyun.com/maoyeahcom/article/details/108940270

在本文结束前，我也还是来介绍下自己吧。我从03年初学编程，一直到现在都在做软件开发方面的事，做过VC++、VB/Delphi/C++Builder、C#/Asp.Net、Java、Web前后端、数据库、服务器端、客户端、js、lua、Flash AS、cocos2dx/Unity3d……都有接触过，甚至做过很长一段时间的运营、产品策划、美工、客服、线下推广员、公司经理 多职务……技术只是一种工具，用来实现业务需求，所以最大的特长是逻辑思维、挖掘业务需求、强化用户体验、快速的产品实现，最自以为豪的，我做过的很多产品，很稳定，bug极少（当然也出现过没考虑周全的漏洞在所难免但总体上也还算少），有很多独立开发的游戏运营到现在还在稳定的运行。不是技术极客，而是业务需求带动技术的学习研究，所以也不怎么挑语言，编程语言大体上也都是相通的，底层原理也有很多类同的地方。所以缺点从不敢说精通哪一门语言。遇到小工具、小需求的订制实现，我个人最喜欢的还是用VC6，简洁干净，编译出来的东西 体积小，速度快，占CPU内存小。当然实际工作中，还是随项目。欢迎大家和我交流，我的QQ是：七6.肆-陆_柒-4`7_四.
生活中的我，热爱 街舞、飙车、花式游泳、游戏一条命通关……极限运动，我抖音号（一不小心玩出花样）是：1917940952

文章没有考虑字节对齐（都用默认的字节对齐），并且是在32位环境下，VC6、VS2017 都测试过。

	//文章没有考虑字节对齐（都用默认的字节对齐），并且是在32位环境下
	cout<<"sizeof(Base): "<<sizeof(Base)<<endl;	//输出值：12（4*3） 两个int各占4字节，32位指针占4字节

安全性

C++有很多搬石头砸自己脚的东西，比如const修饰就是想不被更改，但又有个const_cast来破坏这种约定。同样的，对于类成员变量、虚函数，用non-public（比如private或是protected）修饰，就是一种限制约定（比如不能直接 对象. 来访问），外部访问时编译器会报错，但通过本文的方法（下面的代码示例），可以绕过编译器检查，在运行时又能正常的访问。水可载舟，亦可覆舟。重在清楚原理，然后视场景情况而运用。

#include <IOSTREAM>
using namespace std;

class Base
{
//public:
private:
	virtual void F()
	{
		cout << "Base::F()" << endl;
	}
};

typedef void(*Fun)(void);

void main()
{
    Base b;
	//b.F();//访问private修饰的，会报错
    Fun  pFun = (Fun)*(int*)*(int*)(&b);
    pFun();
}

再来看看下面这个代码：

#include <IOSTREAM>
using namespace std;

class Base
{
public:
	int nBase;
	virtual void F()
	{
		nBase = 123;
		cout << "Base::F()" << endl;
	}
};

typedef void(*Fun)(void);

void main()
{
    Base b;
	b.nBase = 0;

	//b.F();	//执行后,nBase值改变了

    Fun  pFun = (Fun)*(int*)*(int*)(&b);
    pFun();

	cout<<"b.nBase : "<<b.nBase<<endl<<endl;
}

在 F() 加入了对成员变量的访问，一般用法 b.F()，能正常访问，但用本文的方法，会出错：

这又是为什么？因为 成员变量 nBase是类对象的，b.F()访问时，会正常传入类对象的this指针，也就能正常访问nBase。但用本文的方法访问 F()，把它当成一种普通的函数，解析this指针地址是F()的函数地址，从这个地址开始的内存块 被解析成一个Base对象……想象一下多乱，导致非法访问。
再延伸 再刨根，有无穷无尽的东西要研究，偏离本文的主题，有兴趣的童鞋可以再去研究。
