BGP路由策略实验

要求：

1，使用preVal策略，确保R4通过R2到达192.168.10.0/24

2，使用As_Path策略，确保R4通过R3到达192.168.11.0/24

3，配置MED策略，确保R4通过R3到达192.168.12.0/24

4，使用Local Preference策略，确保R1通过R2到达192.168.1.0/24

5，使用Local Preference策略，确保R1通过R3到达192.168.2.0/24

6，配置负载均衡，确保R1通过R2和R3到达192.168.3.0/24

7，使用As策略，As 500不接受任何始发于AS 123的路由

8，使用自定义Community策略，确保192.168.3.0/24路由不会被发布到AS 500

9、IBGP使用环回接口建邻，EBGP使用物理接口建邻

10、修改AS 123中的用户网段为Broadcast，方便后续在BGP中宣告

11、BGP宣告路由时，仅宣告24网段的用户路由

分析：

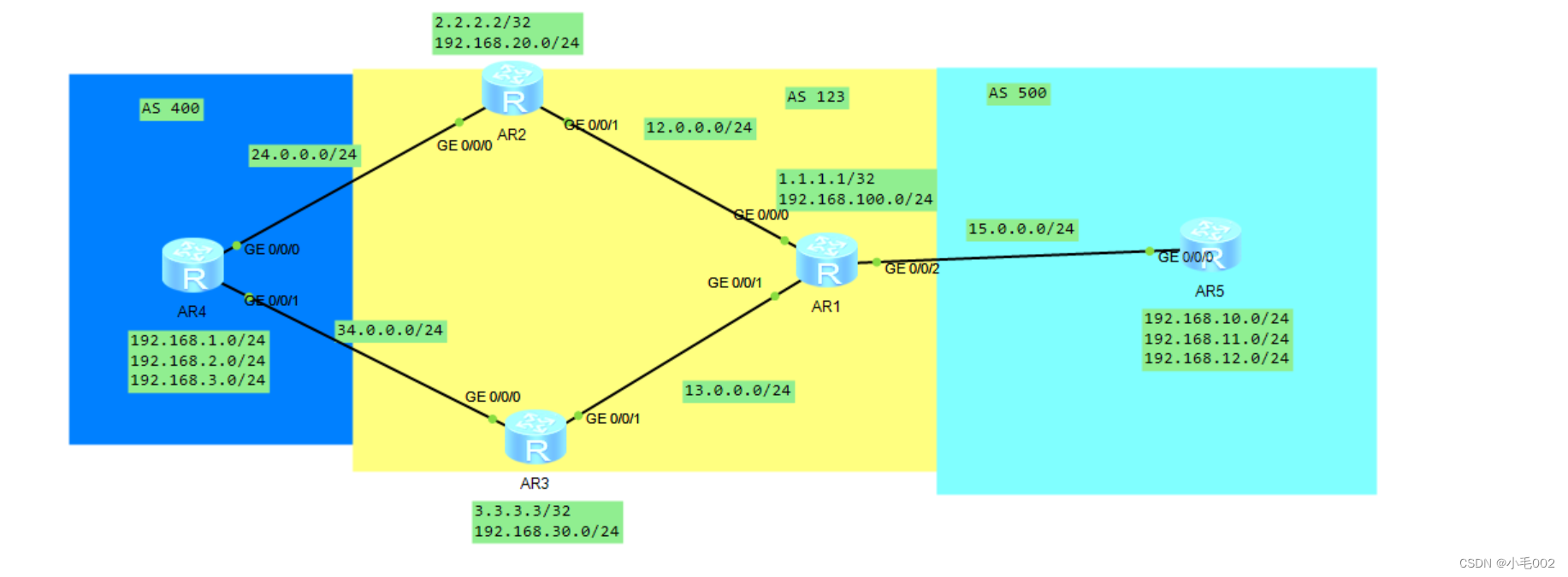

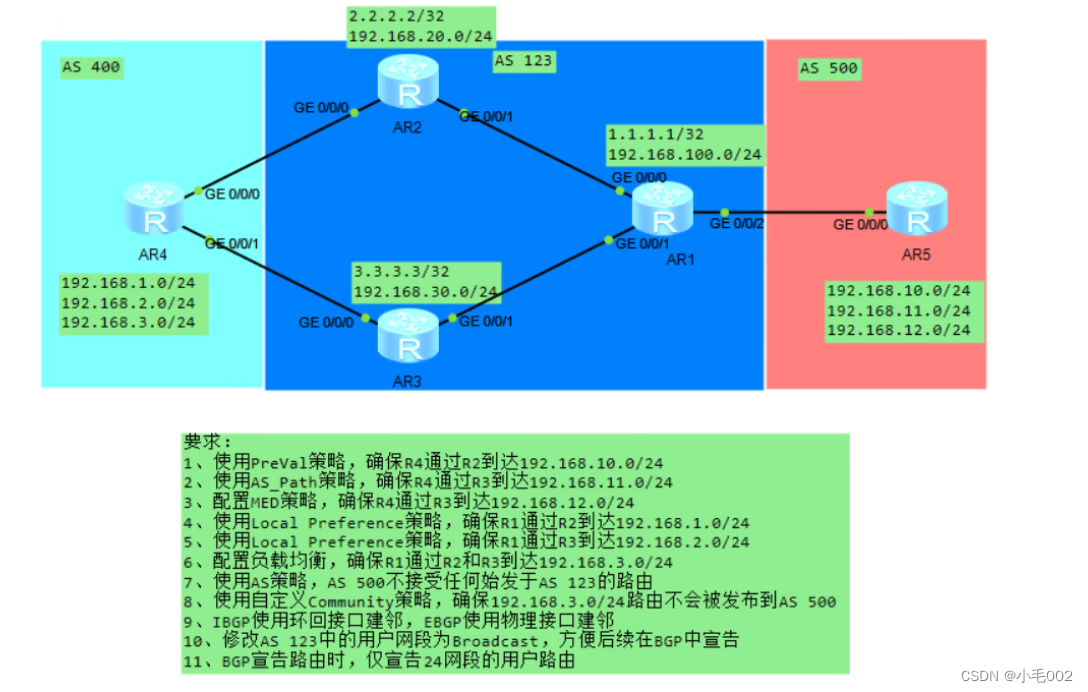

1，配置各个路由器接口的IP地址，IP地址分配如图所示

2，在AS 123用OSPF进行宣告，并修改用户网段为broadcast类型

3，配置BGP

4，根据要求配置路由策略

配置路由器IP地址

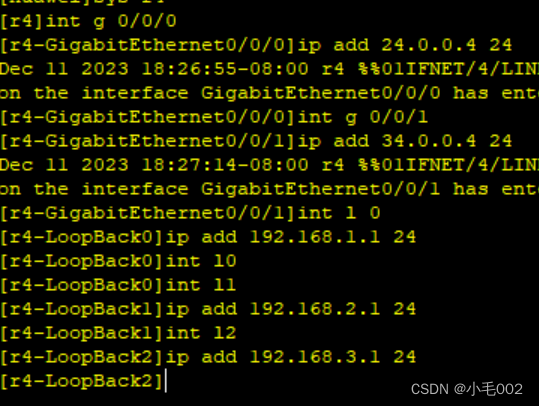

R4

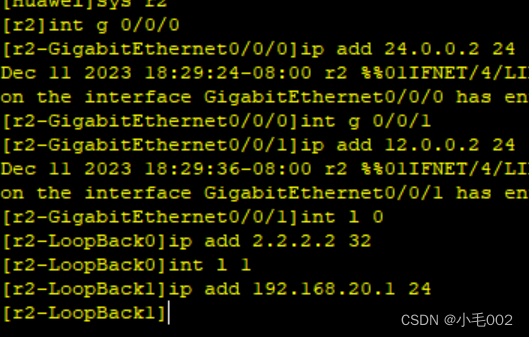

R2

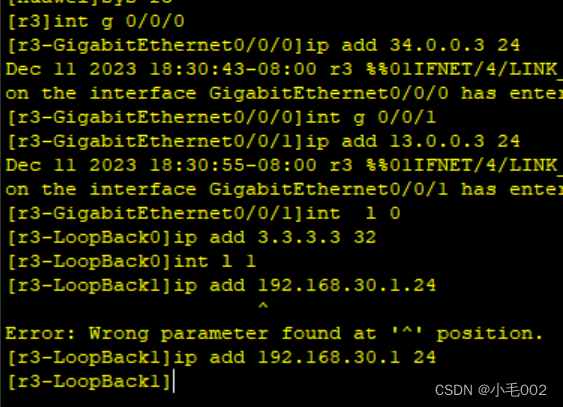

R3

R1

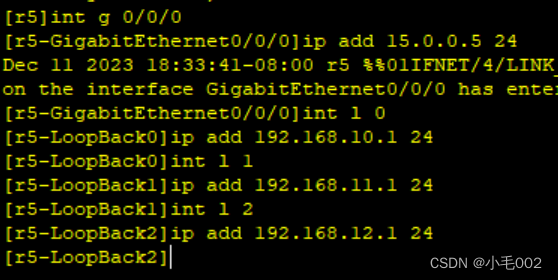

R5

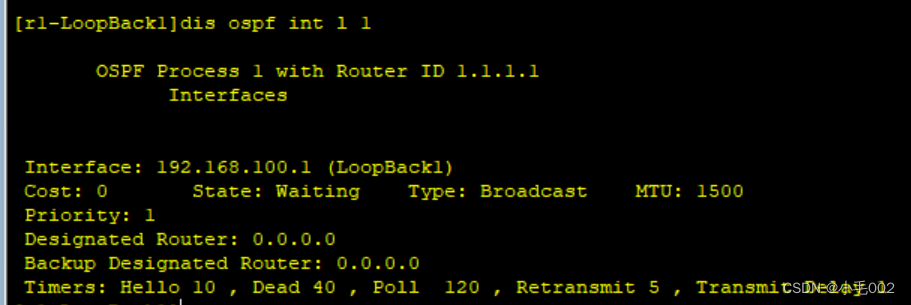

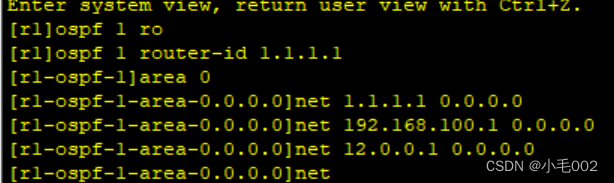

启动OSPF协议宣告网段和修改类型

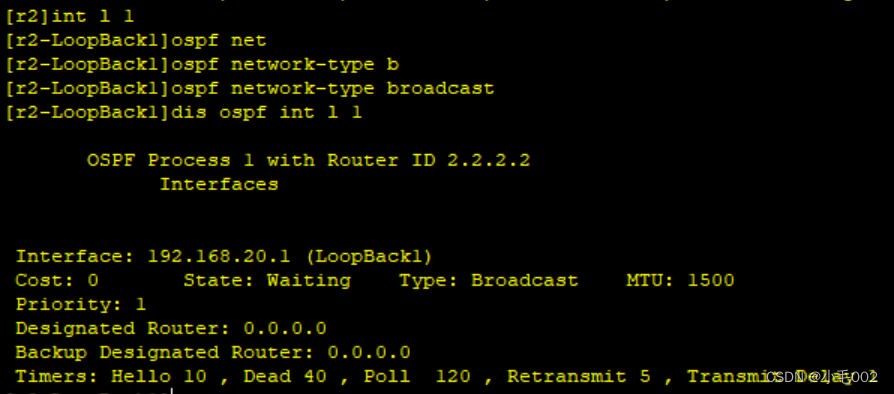

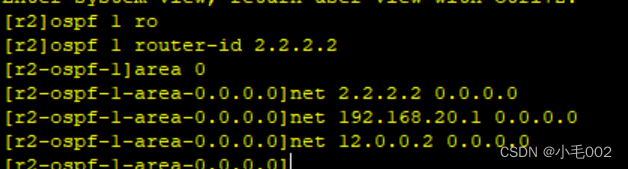

R2

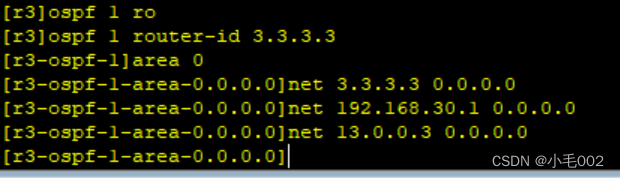

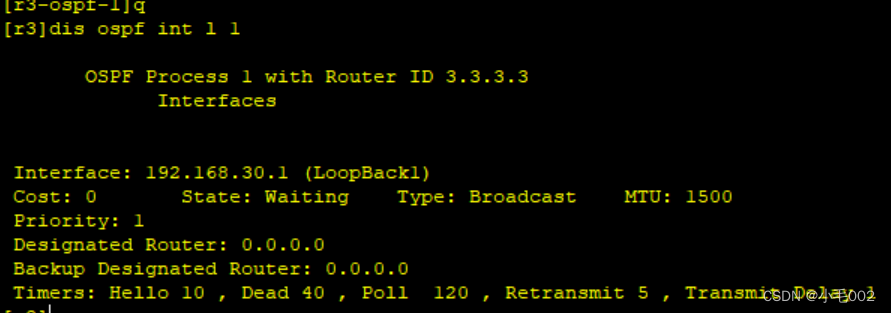

R3

R1

配置BGP

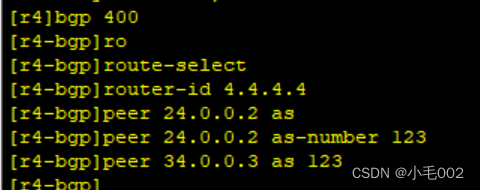

R4

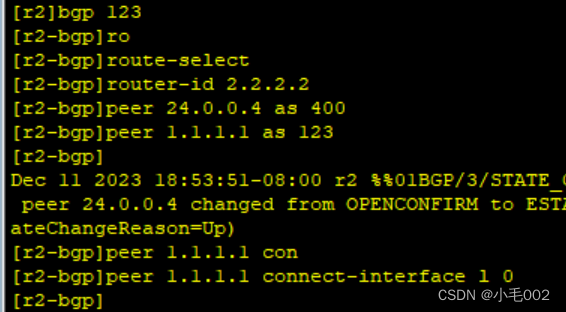

R2

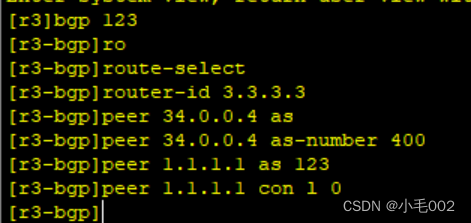

R3

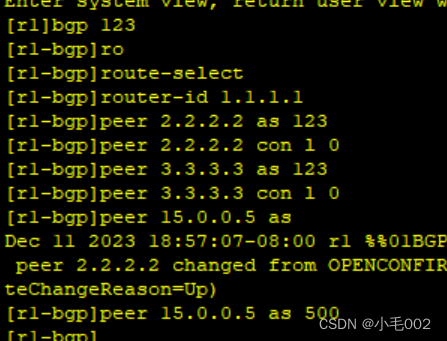

R1

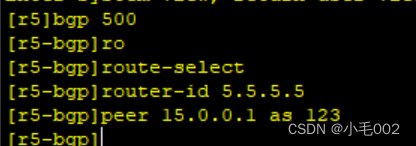

R5

在BGP宣告网段

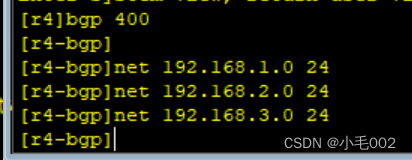

R4

R2

R3

R1

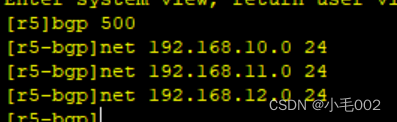

R5

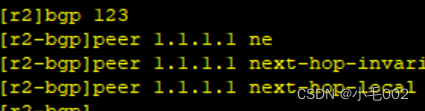

在R2和R3，R1修改下一跳

R2

R3

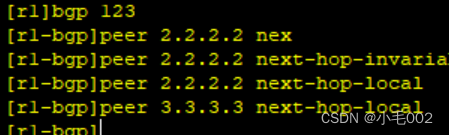

R1

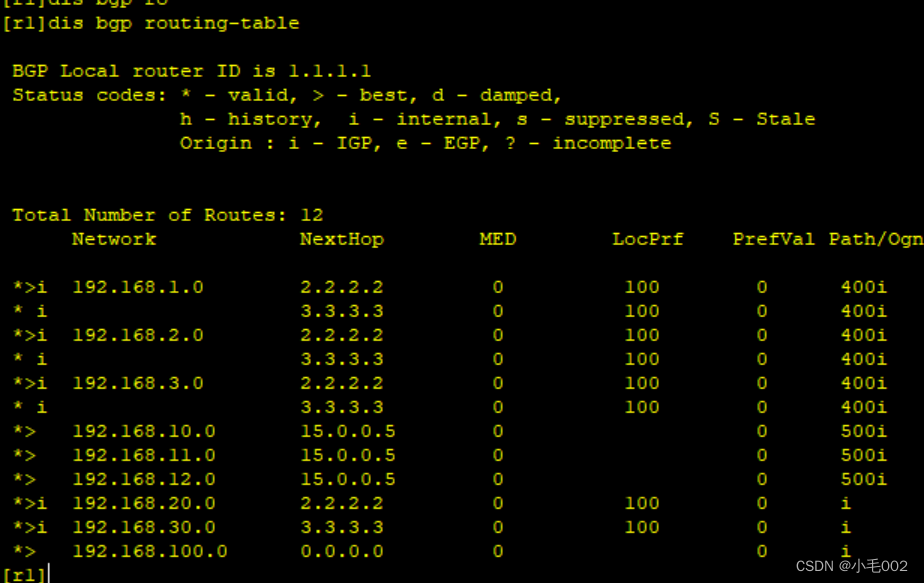

查看

配置路由策略

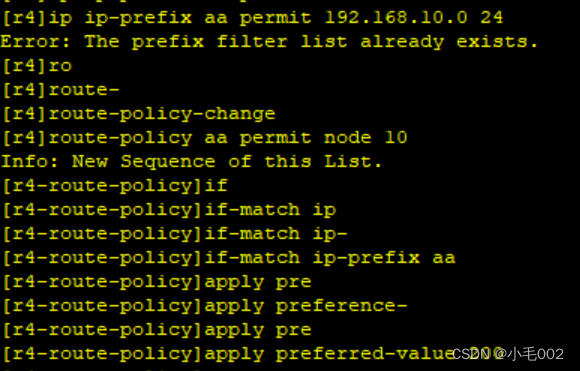

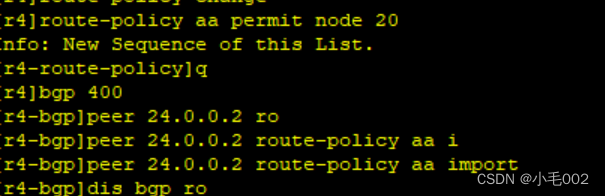

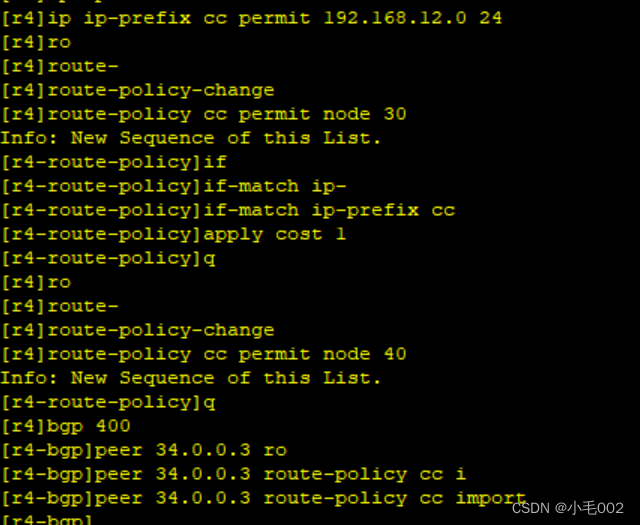

R4

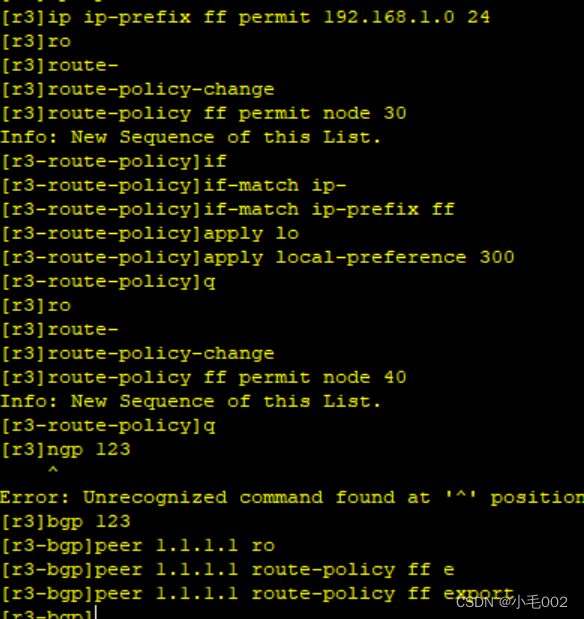

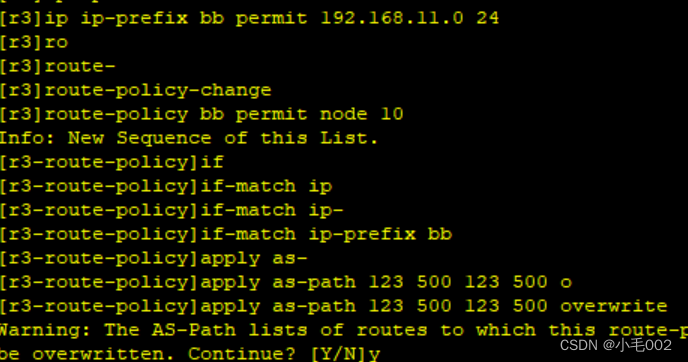

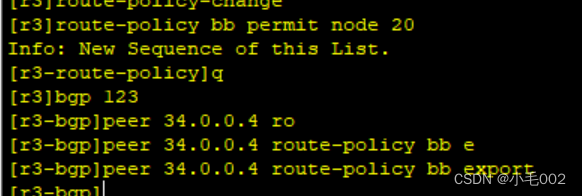

R3

R2

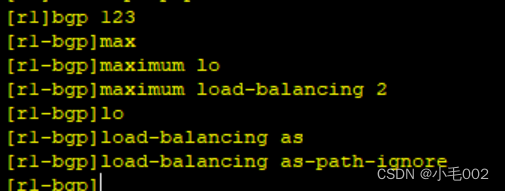

R1负载均衡

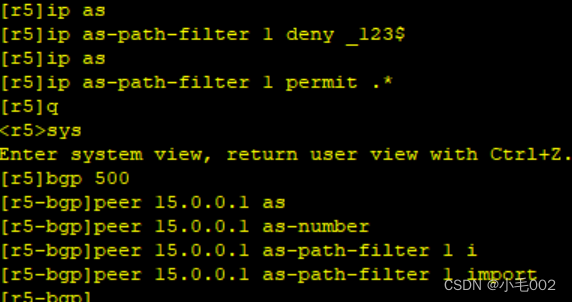

AS 500不接受AS 123的路由

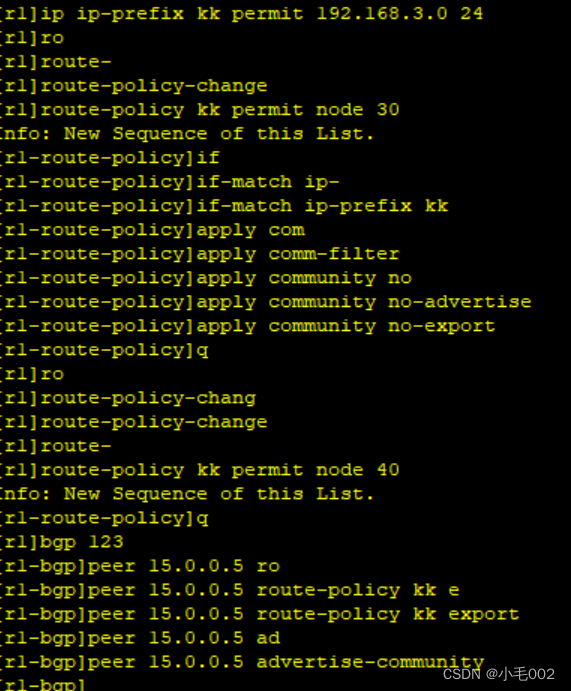

自定义Community策略，确保192.168.3.0/24路由不会被发布到AS 500
