多级缓存
代码已上传到gitee
后端代码：https://gitee.com/lin-jinghao/duojihuancun

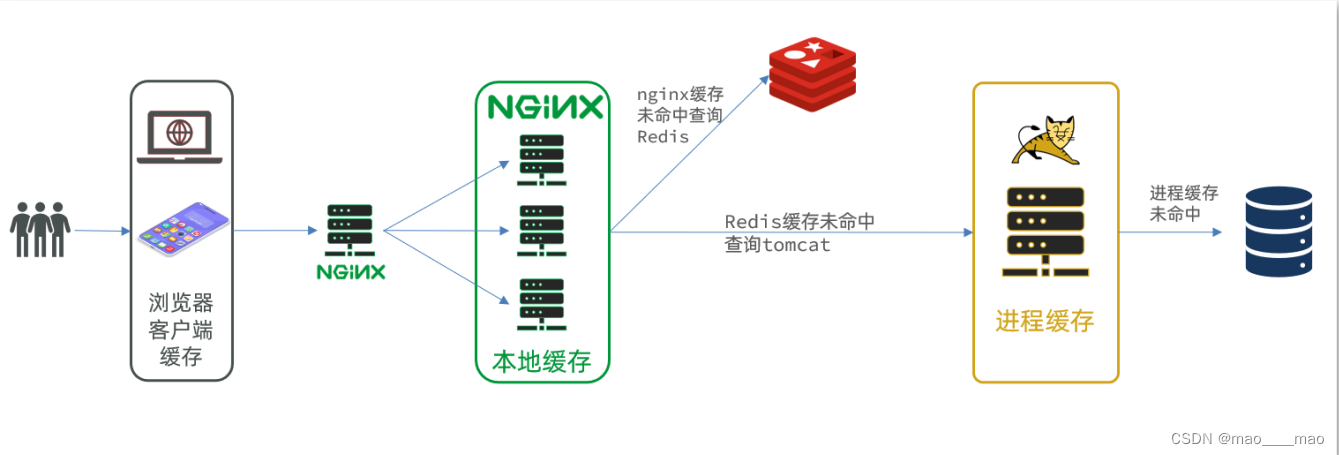

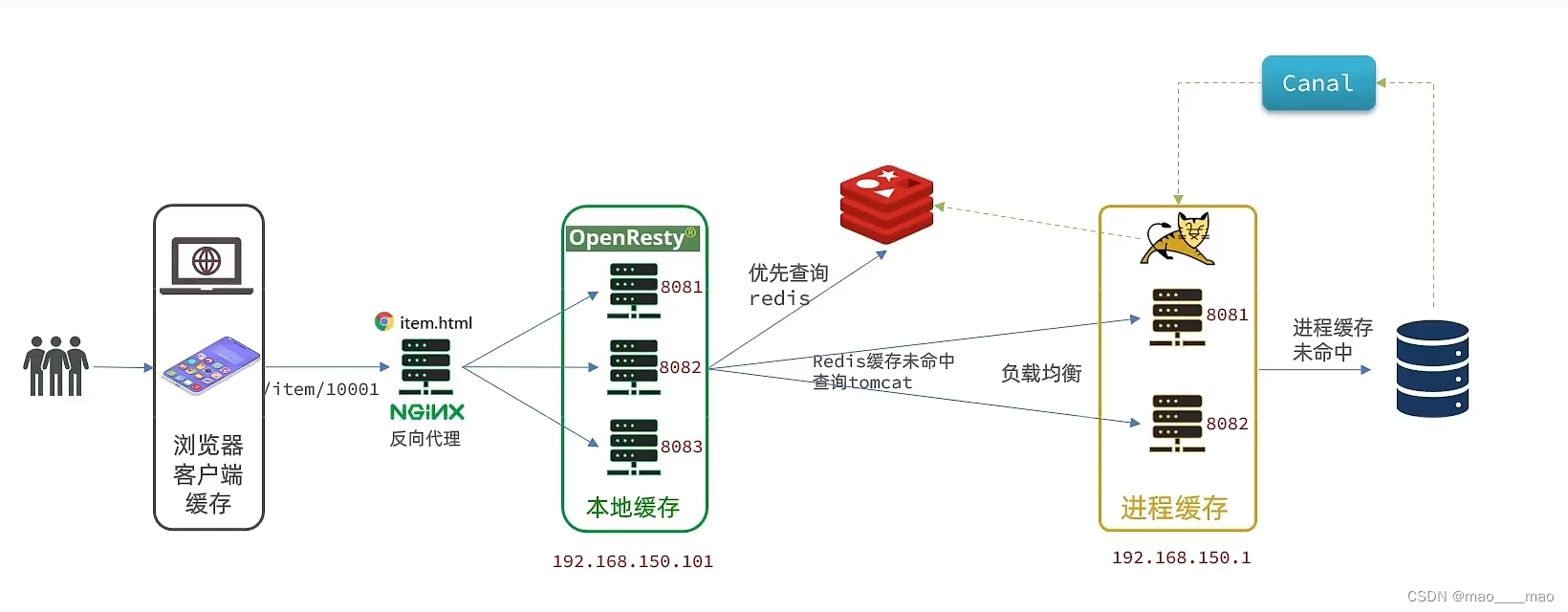

流程：
- 浏览器访问静态资源时，优先读取浏览器本地缓存
- 访问非静态资源（ajax查询数据）时，访问服务端
- 请求到达Nginx后，通过Nginx反向代理到OpenResty集群
- 如果OpenResty集群本地缓存未命中，则去直接查询Redis（不经过Tomcat）
- 如果Redis查询未命中，则查询Tomcat
- 请求进入Tomcat后，优先查询JVM进程缓存
- 如果JVM进程缓存未命中，则查询数据库

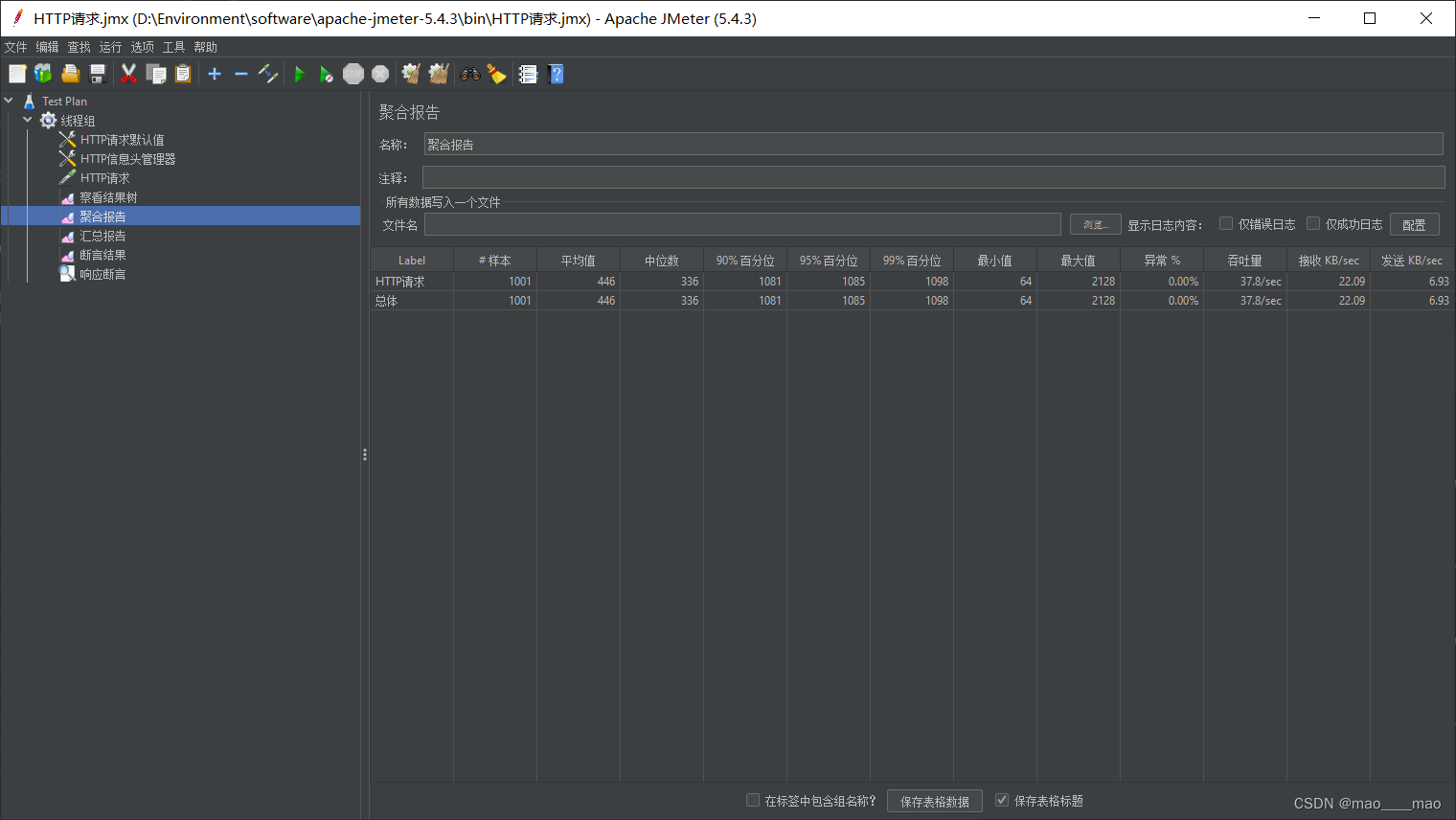

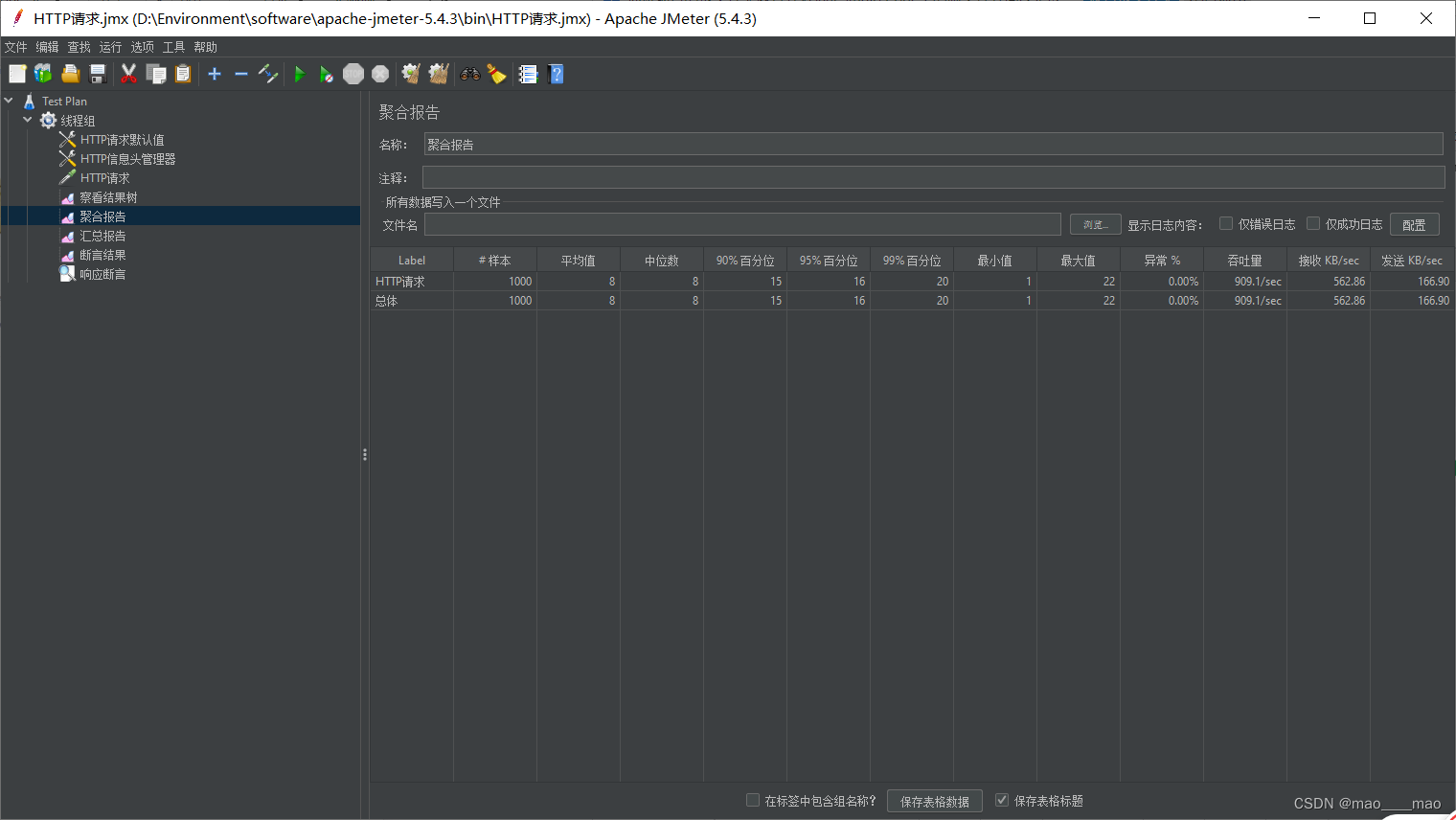

- 最后通过Jmeter进行压测
前期流程
构建两张表：
- tb_item：商品表，包含商品的基本信息
- tb_item_stock：商品库存表，包含商品的库存信息

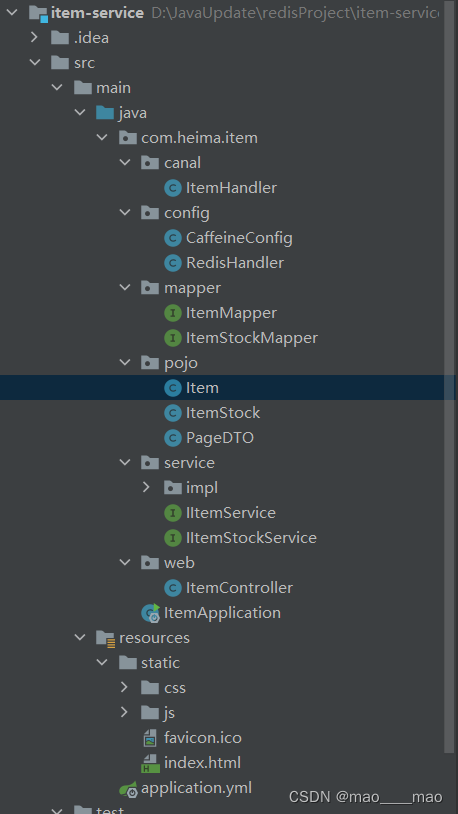

整体业务代码构建

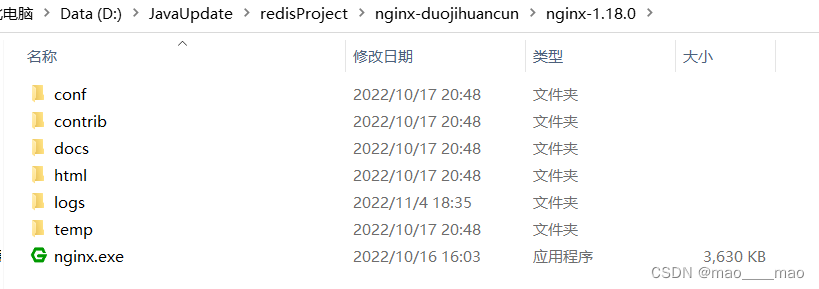

前端代码部署
JVM本地缓存
介绍：
进程本地缓存，例如HashMap、GuavaCache：
优点：读取本地内存，没有网络开销，速度更快
缺点：存储容量有限、可靠性较低、无法共享
场景：性能要求较高，缓存数据量较小
该项目中JVM本地缓存通过Caffeine框架来实现JVM进程缓存
Caffeine：GitHub地址：https://github.com/ben-manes/caffeine
实现JVM进程缓存
利用Caffeine实现下列需求：
- 给根据id查询商品的业务添加缓存，缓存未命中时查询数据库
- 给根据id查询商品库存的业务添加缓存，缓存未命中时查询数据库
- 缓存初始大小为100
- 缓存上限为10000
代码实现
- 定义两个Caffeine的缓存对象，分别保存商品、库存的缓存数据
@Configuration
public class CaffeineConfig {
@Bean
public Cache<Long, Item> itemCache(){
return Caffeine.newBuilder()
.initialCapacity(100)
.maximumSize(10_000)
.build();
}
@Bean
public Cache<Long, ItemStock> itemStockCache(){
return Caffeine.newBuilder()
.initialCapacity(100)
.maximumSize(10_000)
.build();
}
}
- 查询本地缓存逻辑代码
@RestController
@RequestMapping("item")
public class ItemController {
@Autowired
private IItemService itemService;
@Autowired
private IItemStockService stockService;
@Autowired
private Cache<Long, Item> itemCache;
@Autowired
private Cache<Long, ItemStock> stockCache;
// ...其它略
@GetMapping("/{id}")
public Item findById(@PathVariable("id") Long id) {
return itemCache.get(id, key -> itemService.query()
.ne("status", 3).eq("id", key)
.one()
);
}
@GetMapping("/stock/{id}")
public ItemStock findStockById(@PathVariable("id") Long id) {
return stockCache.get(id, key -> stockService.getById(key));
}
}
多极缓存
OpenResty介绍
OpenResty 是一个基于 Nginx的高性能 Web 平台，用于方便地搭建能够处理超高并发、扩展性极高的动态 Web 应用、Web 服务和动态网关。具备下列特点：
- 具备Nginx的完整功能
- 基于Lua语言进行扩展，集成了大量精良的 Lua 库、第三方模块
- 允许使用Lua自定义业务逻辑、自定义库
官方网站： https://openresty.org/cn/
OpenResty作用
- 接收nginx反向代理来的请求
- 本地进行缓存
- 负载均衡
OpenResty监听请求
- 添加对OpenResty的Lua模块的加载
修改/usr/local/openresty/nginx/conf/nginx.conf文件，在其中的http下面，添加下面代码：
#lua 模块
lua_package_path "/usr/local/openresty/lualib/?.lua;;";
#c模块
lua_package_cpath "/usr/local/openresty/lualib/?.so;;";
- 监听/api/item路径
修改/usr/local/openresty/nginx/conf/nginx.conf文件，在nginx.conf的server下面，添加对/api/item这个路径的监听：
location /api/item {
# 默认的响应类型
default_type application/json;
# 响应结果由lua/item.lua文件来决定
content_by_lua_file lua/item.lua;
}
编写item.lua
- 在/usr/loca/openresty/nginx目录创建文件夹：lua
- 在/usr/loca/openresty/nginx/lua文件夹下，新建文件：item.lua
返回假数据
ngx.say('{"id":10001,"name":"SALSA AIR","title":"RIMOWA 21寸托运箱拉杆箱 SALSA AIR系列果绿色 820.70.36.4","price":17900,"image":"https://m.360buyimg.com/mobilecms/s720x720_jfs/t6934/364/1195375010/84676/e9f2c55f/597ece38N0ddcbc77.jpg!q70.jpg.webp","category":"拉杆箱","brand":"RIMOWA","spec":"","status":1,"createTime":"2019-04-30T16:00:00.000+00:00","updateTime":"2019-04-30T16:00:00.000+00:00","stock":2999,"sold":31290}')
获取前端参数
- 修改/usr/loca/openresty/nginx/nginx.conf文件中监听/api/item的代码，利用正则表达式获取ID
location ~ /api/item/(\d+) {
# 默认的响应类型
default_type application/json;
# 响应结果由lua/item.lua文件来决定
content_by_lua_file lua/item.lua;
}
- 修改/usr/loca/openresty/nginx/lua/item.lua文件，获取id并拼接到结果中返回：
-- 获取商品id
local id = ngx.var[1]
-- 拼接并返回
ngx.say('{"id":' .. id .. ',"name":"SALSA AIR","title":"RIMOWA 21寸托运箱拉杆箱 SALSA AIR系列果绿色 820.70.36.4","price":17900,"image":"https://m.360buyimg.com/mobilecms/s720x720_jfs/t6934/364/1195375010/84676/e9f2c55f/597ece38N0ddcbc77.jpg!q70.jpg.webp","category":"拉杆箱","brand":"RIMOWA","spec":"","status":1,"createTime":"2019-04-30T16:00:00.000+00:00","updateTime":"2019-04-30T16:00:00.000+00:00","stock":2999,"sold":31290}')
查询Tomcat
拿到商品ID后，本应去缓存中查询商品信息，不过目前我们还未建立nginx、redis缓存。因此，这里我们先根据商品id去tomcat查询商品信息。
OpenResty做反向代理
- 修改 /usr/local/openresty/nginx/conf/nginx.conf文件，添加一个location：
```nginx
location /item {
proxy_pass http://192.168.56.1:8081;
}
只要调用ngx.location.capture(“/item”)，就一定能发送请求到windows的tomcat服务。
- 在/usr/local/openresty/lualib目录下，新建一个common.lua文件：
vi /usr/local/openresty/lualib/common.lua
内容如下：
-- 封装函数，发送http请求，并解析响应
local function read_http(path, params)
local resp = ngx.location.capture(path,{
method = ngx.HTTP_GET,
args = params,
})
if not resp then
-- 记录错误信息，返回404
ngx.log(ngx.ERR, "http请求查询失败, path: ", path , ", args: ", args)
ngx.exit(404)
end
return resp.body
end
-- 将方法导出
local _M = {
read_http = read_http
}
return _M
- 修改/usr/local/openresty/lua/item.lua文件
-- 引入自定义common工具模块，返回值是common中返回的 _M
local common = require("common")
-- 从 common中获取read_http这个函数
local read_http = common.read_http
-- 获取路径参数
local id = ngx.var[1]
-- 根据id查询商品
local itemJSON = read_http("/item/".. id, nil)
-- 根据id查询商品库存
local itemStockJSON = read_http("/item/stock/".. id, nil)
- OpenResty提供了一个cjson的模块用来处理JSON的序列化和反序列化
-- 导入common函数库
local common = require('common')
local read_http = common.read_http
-- 导入cjson库
local cjson = require('cjson')
-- 获取路径参数
local id = ngx.var[1]
-- 根据id查询商品
local itemJSON = read_http("/item/".. id, nil)
-- 根据id查询商品库存
local itemStockJSON = read_http("/item/stock/".. id, nil)
-- JSON转化为lua的table
local item = cjson.decode(itemJSON)
local stock = cjson.decode(stockJSON)
-- 组合数据
item.stock = stock.stock
item.sold = stock.sold
-- 把item序列化为json 返回结果
ngx.say(cjson.encode(item))
- OpenResty基于ID负载均衡
nginx提供了基于请求路径做负载均衡的算法：nginx根据请求路径做hash运算，把得到的数值对tomcat服务的数量取余，余数是几，就访问第几个服务，实现负载均衡。只要id不变，每次hash运算结果也不会变，那就可以保证同一个商品，一直访问同一个tomcat服务，确保JVM缓存生效。
修改/usr/local/openresty/nginx/conf/nginx.conf文件，实现基于ID做负载均衡。
首先，定义tomcat集群，并设置基于路径做负载均衡：
upstream tomcat-cluster {
hash $request_uri;
server 192.168.150.1:8081;
server 192.168.150.1:8082;
}
然后，修改对tomcat服务的反向代理，目标指向tomcat集群：
location /item {
proxy_pass http://tomcat-cluster;
}
查询redis
Redis缓存会面临冷启动问题：
- 冷启动：服务刚刚启动时，Redis中并没有缓存，如果所有商品数据都在第一次查询时添加缓存，可能会给数据库带来较大压力。
- 缓存预热：在实际开发中，我们可以利用大数据统计用户访问的热点数据，在项目启动时将这些热点数据提前查询并保存到Redis中。
redis使用
- 利用Docker安装Redis
docker run --name redis -p 6379:6379 -d redis redis-server --appendonly yes
- 在item-service服务中引入Redis依赖
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-data-redis</artifactId>
</dependency>
- 配置Redis地址
spring:
redis:
host: 192.168.150.101
- 业务代码编写
缓存预热需要在项目启动时完成，并且必须是拿到RedisTemplate之后。
这里我们利用InitializingBean接口来实现，因为InitializingBean可以在对象被Spring创建并且成员变量全部注入后执行。
@Component
public class RedisHandler implements InitializingBean {
@Autowired
private StringRedisTemplate redisTemplate;
@Autowired
private IItemService itemService;
@Autowired
private IItemStockService stockService;
private static final ObjectMapper MAPPER = new ObjectMapper();
@Override
public void afterPropertiesSet() throws Exception {
// 初始化缓存
// 1.查询商品信息
List<Item> itemList = itemService.list();
// 2.放入缓存
for (Item item : itemList) {
// 2.1.item序列化为JSON
String json = MAPPER.writeValueAsString(item);
// 2.2.存入redis
redisTemplate.opsForValue().set("item:id:" + item.getId(), json);
}
// 3.查询商品库存信息
List<ItemStock> stockList = stockService.list();
// 4.放入缓存
for (ItemStock stock : stockList) {
// 2.1.item序列化为JSON
String json = MAPPER.writeValueAsString(stock);
// 2.2.存入redis
redisTemplate.opsForValue().set("item:stock:id:" + stock.getId(), json);
}
}
}
查询Redis缓存
流程：
当请求进入OpenResty之后：
- 优先查询Redis缓存
- 如果Redis缓存未命中，再查询Tomcat
配置文件修改
- 修改/usr/local/openresty/lualib/common.lua文件：
-- 导入redis
local redis = require('resty.redis')
-- 初始化redis
local red = redis:new()
red:set_timeouts(1000, 1000, 1000)
```lua
-- 导入redis
local redis = require('resty.redis')
-- 初始化redis
local red = redis:new()
red:set_timeouts(1000, 1000, 1000)
-- 关闭redis连接的工具方法，其实是放入连接池
local function close_redis(red)
local pool_max_idle_time = 10000 -- 连接的空闲时间，单位是毫秒
local pool_size = 100 --连接池大小
local ok, err = red:set_keepalive(pool_max_idle_time, pool_size)
if not ok then
ngx.log(ngx.ERR, "放入redis连接池失败: ", err)
end
end
-- 查询redis的方法 ip和port是redis地址，key是查询的key
local function read_redis(ip, port, key)
-- 获取一个连接
local ok, err = red:connect(ip, port)
if not ok then
ngx.log(ngx.ERR, "连接redis失败 : ", err)
return nil
end
-- 查询redis
local resp, err = red:get(key)
-- 查询失败处理
if not resp then
ngx.log(ngx.ERR, "查询Redis失败: ", err, ", key = " , key)
end
--得到的数据为空处理
if resp == ngx.null then
resp = nil
ngx.log(ngx.ERR, "查询Redis数据为空, key = ", key)
end
close_redis(red)
return resp
end
-- 封装函数，发送http请求，并解析响应
local function read_http(path, params)
local resp = ngx.location.capture(path,{
method = ngx.HTTP_GET,
args = params,
})
if not resp then
-- 记录错误信息，返回404
ngx.log(ngx.ERR, "http查询失败, path: ", path , ", args: ", args)
ngx.exit(404)
end
return resp.body
end
-- 将方法导出
local _M = {
read_http = read_http,
read_redis = read_redis
}
return _M
- 修改/usr/local/openresty/lua/item.lua文件，添加一个查询函数
-- 导入common函数库
local common = require('common')
local read_http = common.read_http
local read_redis = common.read_redis
-- 导入cjson库
local cjson = require('cjson')
-- 封装查询函数
function read_data(key, path, params)
-- 查询本地缓存
local val = read_redis("127.0.0.1", 6379, key)
-- 判断查询结果
if not val then
ngx.log(ngx.ERR, "redis查询失败，尝试查询http， key: ", key)
-- redis查询失败，去查询http
val = read_http(path, params)
end
-- 返回数据
return val
end
-- 获取路径参数
local id = ngx.var[1]
-- 查询商品信息
local itemJSON = read_data("item:id:" .. id, "/item/" .. id, nil)
-- 查询库存信息
local stockJSON = read_data("item:stock:id:" .. id, "/item/stock/" .. id, nil)
-- JSON转化为lua的table
local item = cjson.decode(itemJSON)
local stock = cjson.decode(stockJSON)
-- 组合数据
item.stock = stock.stock
item.sold = stock.sold
-- 把item序列化为json 返回结果
ngx.say(cjson.encode(item))
后端代码编写
@Component
public class RedisHandler implements InitializingBean {
@Autowired
private StringRedisTemplate redisTemplate;
@Autowired
private IItemService itemService;
@Autowired
private IItemStockService stockService;
private static final ObjectMapper MAPPER = new ObjectMapper();
@Override
public void afterPropertiesSet() throws Exception {
// 初始化缓存
// 1.查询商品信息
List<Item> itemList = itemService.list();
// 2.放入缓存
for (Item item : itemList) {
// 2.1.item序列化为JSON
String json = MAPPER.writeValueAsString(item);
// 2.2.存入redis
redisTemplate.opsForValue().set("item:id:" + item.getId(), json);
}
// 3.查询商品库存信息
List<ItemStock> stockList = stockService.list();
// 4.放入缓存
for (ItemStock stock : stockList) {
// 2.1.item序列化为JSON
String json = MAPPER.writeValueAsString(stock);
// 2.2.存入redis
redisTemplate.opsForValue().set("item:stock:id:" + stock.getId(), json);
}
}
public void saveItem(Item item) {
try {
String json = MAPPER.writeValueAsString(item);
redisTemplate.opsForValue().set("item:id:" + item.getId(), json);
} catch (JsonProcessingException e) {
throw new RuntimeException(e);
}
}
public void deleteItemById(Long id) {
redisTemplate.delete("item:id:" + id);
}
}
结果展示
redis内存有缓存
OpenResty本地缓存
OpenResty为Nginx提供了shard dict的功能，可以在nginx的多个worker之间共享数据，实现缓存功能。
- 开启共享字典，在nginx.conf的http下添加配置：
# 共享字典，也就是本地缓存，名称叫做：item_cache，大小150m
lua_shared_dict item_cache 150m;
实现本地缓存查询
- 修改/usr/local/openresty/lua/item.lua文件，修改read_data查询函数，添加本地缓存逻辑：
-- 导入common函数库
local common = require('common')
local read_http = common.read_http
local read_redis = common.read_redis
-- 导入cjson库
local cjson = require('cjson')
-- 导入共享词典，本地缓存
local item_cache = ngx.shared.item_cache
-- 封装查询函数
function read_data(key, expire, path, params)
-- 查询本地缓存
local val = item_cache:get(key)
if not val then
ngx.log(ngx.ERR, "本地缓存查询失败，尝试查询Redis， key: ", key)
-- 查询redis
val = read_redis("127.0.0.1", 6379, key)
-- 判断查询结果
if not val then
ngx.log(ngx.ERR, "redis查询失败，尝试查询http， key: ", key)
-- redis查询失败，去查询http
val = read_http(path, params)
end
end
-- 查询成功，把数据写入本地缓存
item_cache:set(key, val, expire)
-- 返回数据
return val
end
-- 获取路径参数
local id = ngx.var[1]
-- 查询商品信息
local itemJSON = read_data("item:id:" .. id, 1800, "/item/" .. id, nil)
-- 查询库存信息
local stockJSON = read_data("item:stock:id:" .. id, 60, "/item/stock/" .. id, nil)
-- JSON转化为lua的table
local item = cjson.decode(itemJSON)
local stock = cjson.decode(stockJSON)
-- 组合数据
item.stock = stock.stock
item.sold = stock.sold
-- 把item序列化为json 返回结果
ngx.say(cjson.encode(item))
缓存同步
大多数情况下，浏览器查询到的都是缓存数据，如果缓存数据与数据库数据存在较大差异，可能会产生比较严重的后果。所以我们必须保证数据库数据、缓存数据的一致性，这就是缓存与数据库的同步。
数据同步策略
设置有效期：给缓存设置有效期，到期后自动删除。再次查询时更新
- 优势：简单、方便
- 缺点：时效性差，缓存过期之前可能不一致
- 场景：更新频率较低，时效性要求低的业务
同步双写：在修改数据库的同时，直接修改缓存
- 优势：时效性强，缓存与数据库强一致
- 缺点：有代码侵入，耦合度高；
- 场景：对一致性、时效性要求较高的缓存数据
异步通知：修改数据库时发送事件通知，相关服务监听到通知后修改缓存数据
- 优势：低耦合，可以同时通知多个缓存服务
- 缺点：时效性一般，可能存在中间不一致状态
- 场景：时效性要求一般，有多个服务需要同步

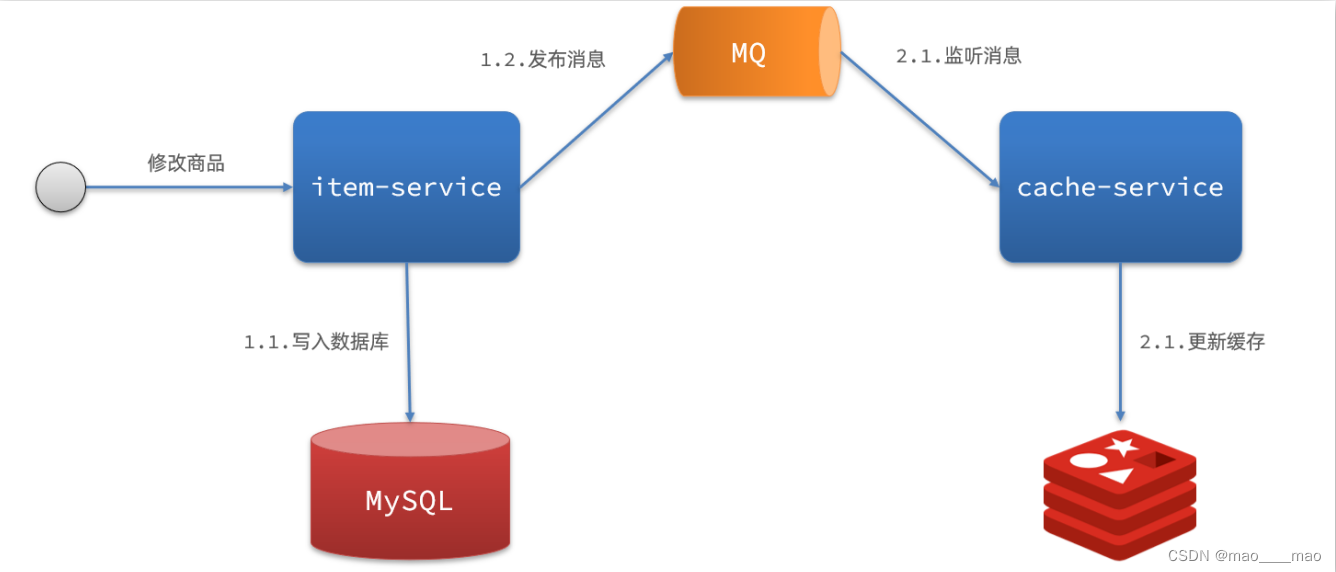

（1）基于MQ的异步通知：

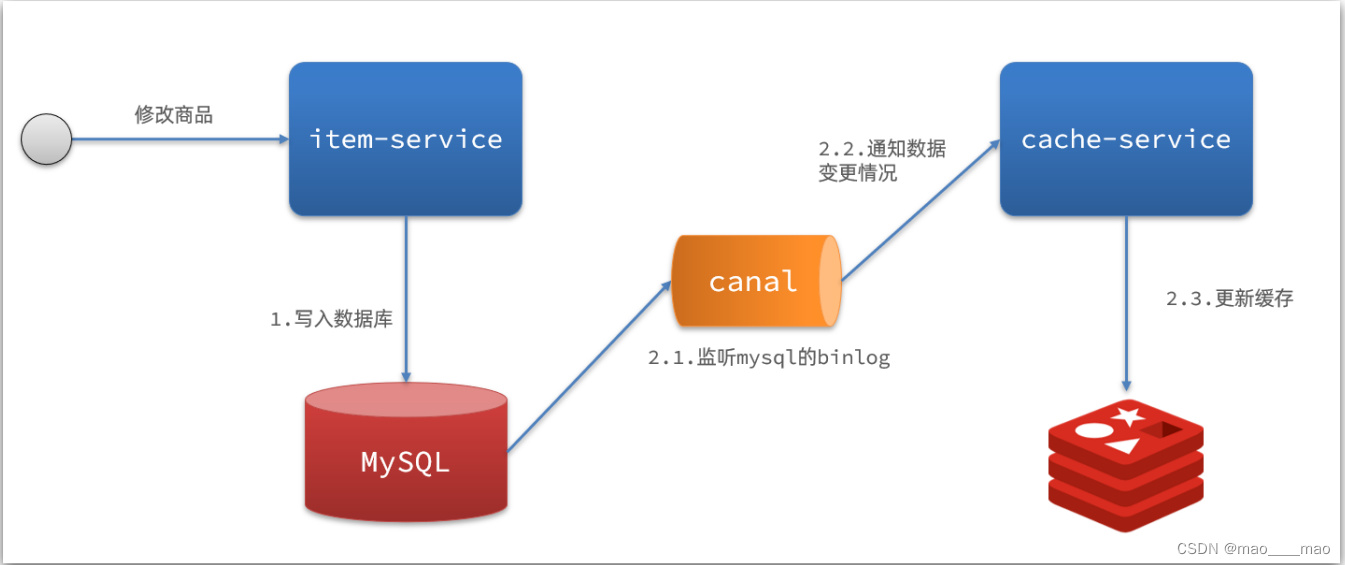

（2）基于Canal的通知
Canal同步策略
Canal介绍
Canal，译意为水道/管道/沟渠，canal是阿里巴巴旗下的一款开源项目，基于Java开发。基于数据库增量日志解析，提供增量数据订阅&消费。GitHub的地址：https://github.com/alibaba/canal

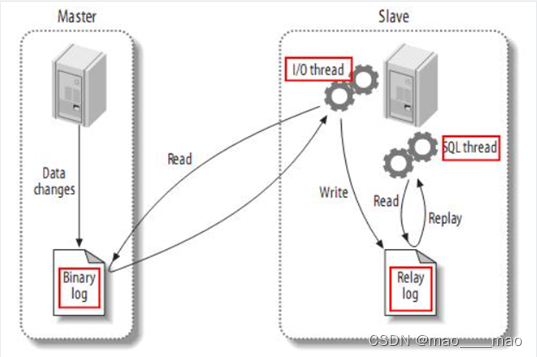

Canal是基于mysql的主从同步来实现的，MySQL主从同步的原理如下：
- MySQL master 将数据变更写入二进制日志( binary log），其中记录的数据叫做binary log events
- MySQL slave 将 master 的 binary log events拷贝到它的中继日志(relay log)
- MySQL slave 重放 relay log 中事件，将数据变更反映它自己的数据

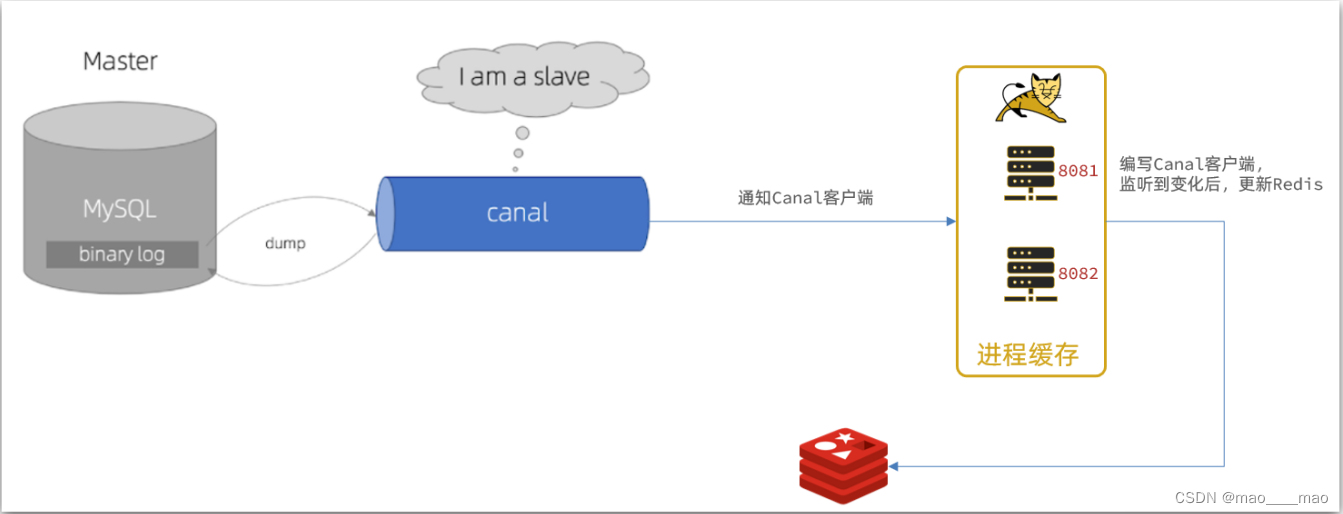

而Canal就是把自己伪装成MySQL的一个slave节点，从而监听master的binary log变化。再把得到的变化信息通知给Canal的客户端，进而完成对其它数据库的同步。
canal使用
https://blog.youkuaiyun.com/mao____mao/article/details/127822474?csdn_share_tail=%7B%22type%22%3A%22blog%22%2C%22rType%22%3A%22article%22%2C%22rId%22%3A%22127822474%22%2C%22source%22%3A%22mao____mao%22%7D
canal监听
Canal提供了各种语言的客户端，当Canal监听到binlog变化时，会通知Canal的客户端。利用Canal提供的Java客户端，监听Canal通知消息。当收到变化的消息时，完成对缓存的更新。
这里使用GitHub上的第三方开源的canal-starter客户端。
github地址：https://github.com/NormanGyllenhaal/canal-client
- 引入依赖：
<dependency>
<groupId>top.javatool</groupId>
<artifactId>canal-spring-boot-starter</artifactId>
<version>1.2.1-RELEASE</version>
</dependency>
- 编写配置
canal:
destination: heima # canal的集群名字，要与安装canal时设置的名称一致
server: 192.168.150.101:11111 # canal服务地址
- 修改Item实体类
通过@Id、@Column、等注解完成Item与数据库表字段的映射：
@Data
@TableName("tb_item")
public class Item {
@TableId(type = IdType.AUTO)
@Id
private Long id;//商品id
@Column(name = "name")
private String name;//商品名称
private String title;//商品标题
private Long price;//价格（分）
private String image;//商品图片
private String category;//分类名称
private String brand;//品牌名称
private String spec;//规格
private Integer status;//商品状态 1-正常，2-下架
private Date createTime;//创建时间
private Date updateTime;//更新时间
@TableField(exist = false)
@Transient
private Integer stock;
@TableField(exist = false)
@Transient
private Integer sold;
}
- 编写监听器
通过实现EntryHandler<T>接口编写监听器，监听Canal消息。注意两点：
- 实现类通过
@CanalTable("tb_item")指定监听的表信息 - EntryHandler的泛型是与表对应的实体类
@CanalTable("tb_item")
@Component
public class ItemHandler implements EntryHandler<Item> {
@Autowired
private RedisHandler redisHandler;
@Autowired
private Cache<Long, Item> itemCache;
@Override
public void insert(Item item) {
// 写数据到JVM进程缓存
itemCache.put(item.getId(), item);
// 写数据到redis
redisHandler.saveItem(item);
}
@Override
public void update(Item before, Item after) {
// 写数据到JVM进程缓存
itemCache.put(after.getId(), after);
// 写数据到redis
redisHandler.saveItem(after);
}
@Override
public void delete(Item item) {
// 删除数据到JVM进程缓存
itemCache.invalidate(item.getId());
// 删除数据到redis
redisHandler.deleteItemById(item.getId());
}
}
压测
项目整体流程图：
（1）在OpenResty的本地缓存使用设置有效期的数据同步策略，因此该级缓存中要存放更新频率较低的数据
（2）在redis和JVM的缓存中使用Canal同步的数据同步策略
- 无多级缓存情况下，压测数据结果
- 多级缓存情况下，压测数据结果：
扫一扫
822
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
