s5pv210与无线蓝牙模块 HC-06从机通信

本文介绍HC-06蓝牙串口透传模块的基本功能及应用,涵盖其四个引脚(VCC, GND, TXD, RXD)的作用,并提供如何通过AT命令设置设备名称和更改配对密码的方法。此外,还提供了两种与电脑串口连接的方式,以及实际操作中遇到的问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


无线蓝牙串口透传模块 HC-06从机

这个模块不用了解什么传输协议,把它当串口用就行,只有四个引脚,包括VCC,GND,TXD,RXD

从机能与各种带蓝牙功能的电脑、蓝牙主机、大部分带蓝牙的手机、PDA、PSP等智能终端配对,从机之间不能配对。 小常识(非常重要):
TXD:发送端,一般表示为自己的发送端,正常通信必须接另一个设备的RXD。
RXD:接收端,一般表示为自己的接收端,正常通信必须接另一个设备的TXD。


引脚功能

HC-06模組在與其他裝置連線之前,都處於AT模式狀態;換句話說,只要一通電,HC-06模組就進入AT模式。HC-06的AT命令,採用9600bps的速率傳送。

通電後,在尚未與裝置連線之前,HC-06板子上的LED將不停地閃爍;一旦與其他藍牙裝置連線(如:手機或電腦),LED將維持點亮狀態。

HC-06模組的AT命令

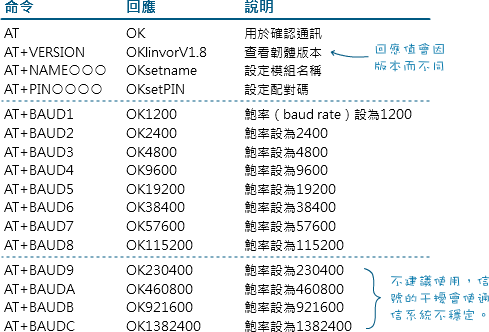

根據廠商提供的AT命令說明書,筆者購買的HC-06藍牙模組支援下列AT指令(這個模組規定,AT命令一定要大寫,有些模組不區分大小寫):

HC-06模組的AT命令

常用的AT指令有兩個:

  • AT+NAME:設定模組的識別名稱。如“AT+NAMEhello
  • AT+PIN:更改配對密碼。假如你不想讓其他人輕易地連接到你的藍牙裝置,可以透過這個AT命令修改配對密碼。

HC-06模組的預設名稱就是“HC-06”,於多人、多組藍牙一起實驗的場合,在電腦或手機上探索藍牙裝置時,將會發現許多叫做“HC-06”的裝置。

為了方便實驗者連接到自己的藍牙設備,可以事先用AT命令替每一個模組設定不同的名字,例如,bt01, bt02, bt03,…(註:一般最多允許32個英∕數字)。


实验现象: 1、打开串口调试助手     波特率9600  数据位8  停止位1  无校验位  无流控制
 2、 TTL电平转换为RS232电平与电脑串口连接
              蓝牙RXD→实验仪TXD
               蓝牙TXD→实验仪RXD
                VCC和GND就不说了都懂
                与串口连接有两种方式:
            (1)蓝牙模块→MAX232→电脑串口(实验仪模块测试有问题,只能发给手机,不能收手机发来的数据)

            (2)蓝牙模块→USB转串口模块→电脑串口(实验仪所在模块测试未成功,可能与晶振有关,具体原因不详)

            (3)蓝牙模块→s5pv210 串口(实验仪所在模块测试成功)
