21、电科院FTU检测标准学习笔记-电磁兼容

作者简介：
本人从事电力系统多年，岗位包含研发，测试，工程等，具有丰富的经验
在配电自动化验收测试以及电科院测试中，本人全程参与，积累了不少现场的经验
————————————————————————————————————

静电放电抗扰度试验

技术要求：
（1）试验级别：4
（2）接触放电：±8kV
（3）空气放电：±15kV
（4）交流工频电量的误差改变量应不大于等级指数的200％
 使用交流电供电。后备电池空开投入，地线良好接入；
 使用航插引出网络接入笔记本电脑（网线两端需接入磁环）；
 将电压，电流线接好，施加220V，5A，使用笔记本电脑（禁止接入外接电源，使用无线鼠标）查看实时模拟量界面，数据正常，做3次遥信变位，保证遥信变位正常。再做遥控分合闸，各做3次，保证分合闸正常；
 施加220V，5A数据，开始做试验，过程中一直查看数据是否超差；
 试验完毕，做遥控分合闸，各5次，使用万用表通断档测量出口，要求每次都正确动作。使用SOE顺序发生器，做遥信分辨率，做5次，要求每次的时标都正确；
试验完成后，检测设置指标。

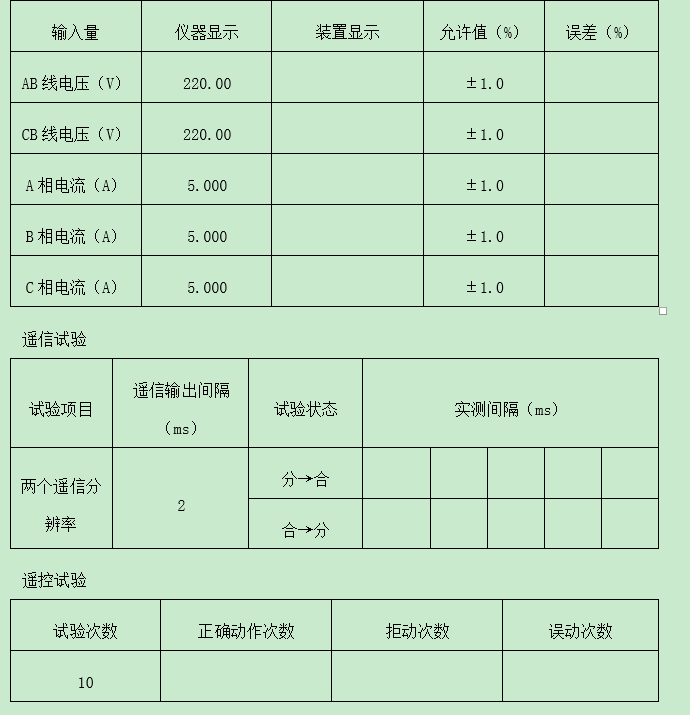

遥测试验

从测试过程我们可以看到，实际上静电环节要求的是B的级别，就是可以有异常，但是能自动恢复。

电快速瞬变脉冲群测试抗扰度试验

技术要求：
（1）试验级别：4
（2）信号输入、输出、控制回路：共模试验值2.0kVP
（3）电源回路：共模试验值4.0kVP （4）交流工频电量的误差改变量应不大于等级指数的200％。
受试设备处在正常工作状态，按试验等级规定的试验值要求，将干扰信号施加在电源、
