作者简介：
本人从事电力系统多年，岗位包含研发，测试，工程等，具有丰富的经验
在配电自动化验收测试以及电科院测试中，本人全程参与，积累了不少现场的经验
————————————————————————————————————

本章实际上就是验证一句话：具有明显的线路故障和终端状态、通信状态等就地状态指示信号

详细解释一下就是：馈线终端底部上具备外部可见的运行指示灯和线路故障指示灯：运行指示灯为绿色，运行正常时闪烁。线路故障指示灯为红色，故障状态时闪烁，闭锁合闸时常亮，非故障和非闭锁状态下熄灭。

下面我们就一步一步的验证

验证方法：

装置加电，终端正常运行后，底部运行灯绿色1s闪烁、关闭装置电源后，运行灯熄灭；

如果是单一系统的终端，需要在尽量短的时间内自检完成，开始运行灯闪烁，如果是多系统，如使用STM32+嵌入式系统那么当基础部分完成如STM32先完成，就可以控制运行灯了。

要求：线路故障指示灯为红色，故障状态时闪烁

验证方法：

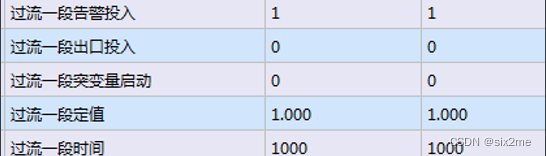

如下图：
在这里插入图片描述

68 20 26 00 08 00 1E 02 03 00 01 00 10 00 00 01
88 77 12 09 7A 09 12 0F 00 00 01 88 77 12 09 7A
09 12
09-18-30.047 SOE>>遥信
