AD7606使用指南与参考代码

已于 2024-10-30 14:37:12 修改
阅读量1.2k 收藏 30
点赞数 30
CC 4.0 BY-SA版权
分类专栏： C语言 AD7606 ADC 文章标签： 单片机 嵌入式硬件 mcu c语言 arm开发 stm32
于 2024-10-29 16:26:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/magicssss/article/details/143331103

2024/10/29 V1.0：代码仅供参考，暂时没有上板验证，部分功能待完善，也有部分功能可以去除，比如硬件设定好采样率，不考虑省电模式。如有错误，还请指正，谢谢！

        使用的是GD32F407芯片，使用SPI串行模式进行读取数据，对于并行操作，可以参考写的另外一篇，里面也对重要的管脚进行了简单说明，以官方手册为准。自己可以根据实际需求对其进行移植，主要是对Pin、GPIO、spi初始化进行更改。https://blog.youkuaiyun.com/magicssss/article/details/143205014icon-default.png?t=O83Ahttps://blog.youkuaiyun.com/magicssss/article/details/143205014

        使用SPI串行模式读取数据，该模式下AD7606_Pin6接逻辑高；DB[15:9] and DB[6:0]需要接地；DB7是1234通道数据先输出，DB8是5678通道数据先输出，通常只需要接一个输出口即可，如果接DB7，则输出数据依次为12345678通道，如果接DB8则输出顺序为56781234。对于AD7606，只有数据输出，没有数据输入，因此MCU的MOSI管脚不接。

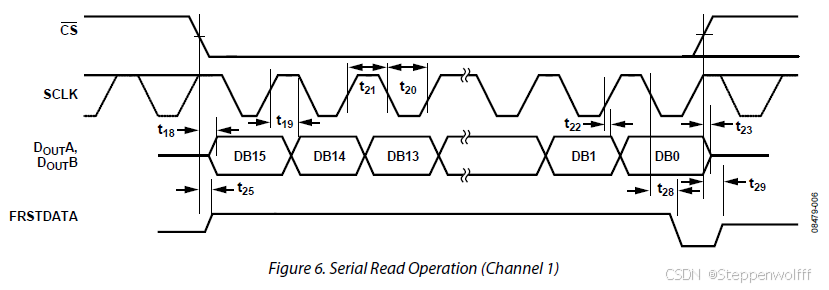

        SPI模式下的时序如下，SPI工作在模式3，空闲时刻SCLK为高电平，时钟上升沿采集数据线上的信号，下降沿将移位寄存器的数据放置到信号线上。

宏定义部分

        为了方便更改，关键的控制pin尽量链接到同名的GPIO_Port，做不到就老实更改初始化的部分；注意开启自己使用的SPIx时钟源。

#include "gd32f4xx.h"                   // Device header
#include "systick.h"

uint16_t AD7606_Data[8];

//尽量将控制Pins和数据Pins分别接到同名GPIO口
#define		AD7606_SPI							SPI1
#define		AD7606_CtrlPort						GPIOD			//其它的必要控制端口
#define		AD7606_DataPort						GPIOB			//SPI相关端口以及输入信号

//GPIOB
#define		AD7606_DoutA						GPIO_PIN_14		//MISO
#define		AD7606_SCLK							GPIO_PIN_13		//SCLK
#define		AD7606_BUSY							GPIO_PIN_15		//转换状态信号；输入0：转换结束；1：正在转换
//GPIOD
#define		AD7606_STBY							GPIO_PIN_1		//下电模式选择；低电平有效；默认电平：1
#define		AD7606_OS0							GPIO_PIN_2      //默认电平：0
#define		AD7606_OS1							GPIO_PIN_3      //默认电平：0
#define		AD7606_OS2							GPIO_PIN_4      //默认电平：0
#define		AD7606_CS							GPIO_PIN_5     //读取和片选控制信号；低电平有效；默认电平：1
#define		AD7606_RESET						GPIO_PIN_6     //复位信号；高电平有效；默认电平：0
#define		AD7606_RANG							GPIO_PIN_7      //输入电压范围选择；0：+-5V；1：+-10V
#define		AD7606_CONVST_AB					GPIO_PIN_8      //开始转换信号；高电平有效；默认电平：0

//用于设置over sampling率
#define		AD7606_SetOS0()						gpio_bit_set(AD7606_CtrlPort, AD7606_OS0)
#define		AD7606_SetOS1()						gpio_bit_set(AD7606_CtrlPort, AD7606_OS1)
#define		AD7606_SetOS2()						gpio_bit_set(AD7606_CtrlPort, AD7606_OS2)
#define		AD7606_ResetOS0()					gpio_bit_reset(AD7606_CtrlPort, AD7606_OS0)
#define		AD7606_ResetOS1()					gpio_bit_reset(AD7606_CtrlPort, AD7606_OS1)
#define		AD7606_ResetOS2()					gpio_bit_reset(AD7606_CtrlPort, AD7606_OS2)

初始化函数

/*!
    \brief        AD7606初始化配置
    \param[in]    无
    \param[out]   无
    \retval       无
*/
void AD7606_Init(void)
{
	//开启外设时钟，根据走线进行更改
	rcu_periph_clock_enable(RCU_GPIOB | RCU_GPIOD);
	rcu_periph_clock_enable(RCU_SPI1);

	//反馈信号引脚配置
	gpio_mode_set(AD7606_DataPort, GPIO_MODE_INPUT, GPIO_PUPD_NONE, AD7606_BUSY);

	//SCLK和MISO(DoutA)配置
	gpio_af_set(AD7606_DataPort, GPIO_AF_5, AD7606_DoutA | AD7606_SCLK);
	gpio_mode_set(AD7606_DataPort, GPIO_MODE_AF, GPIO_PUPD_NONE, AD7606_DoutA | AD7606_SCLK);
	gpio_output_options_set(AD7606_DataPort, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, AD7606_DoutA | AD7606_SCLK);

	//输出控制信号：默认低电平的信号
	gpio_mode_set(AD7606_CtrlPort, GPIO_MODE_OUTPUT, GPIO_PUPD_PULLDOWN, AD7606_RANG | AD7606_OS0 | AD7606_OS1 | AD7606_OS2 | AD7606_RESET | AD7606_CONVST_AB);
	gpio_output_options_set(AD7606_CtrlPort, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, AD7606_RANG | AD7606_OS0 | AD7606_OS1 | AD7606_OS2 | AD7606_RESET | AD7606_CONVST_AB);

	//输出控制信号：默认高电平的信号
	gpio_mode_set(AD7606_CtrlPort, GPIO_MODE_OUTPUT, GPIO_PUPD_PULLUP, AD7606_STBY | AD7606_CS);
	gpio_output_options_set(AD7606_CtrlPort, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, AD7606_STBY | AD7606_CS);

	spi_parameter_struct spi_initstructure;
	spi_initstructure.device_mode = SPI_MASTER;
	spi_initstructure.trans_mode = SPI_TRANSMODE_FULLDUPLEX;
	spi_initstructure.frame_size = SPI_FRAMESIZE_16BIT;
	spi_initstructure.nss = SPI_NSS_SOFT;
	spi_initstructure.clock_polarity_phase = SPI_CK_PL_HIGH_PH_2EDGE;		//模式3
	spi_initstructure.prescale = SPI_PSC_32;
	spi_initstructure.endian = SPI_ENDIAN_MSB;

	spi_init(AD7606_SPI, &spi_initstructure);

	spi_enable(AD7606_SPI);

	//上电复位AD7606芯片
	gpio_bit_set(AD7606_CtrlPort, AD7606_RESET);
	delay_1ms(1);
	gpio_bit_reset(AD7606_CtrlPort, AD7606_RESET);
}

复位函数

/*!
	\brief        AD7606复位
    \param[in]    无
    \param[out]   无
    \retval       无
*/
void AD7606_Reset(void)
{
	gpio_bit_set(AD7606_CtrlPort, AD7606_RESET);

	delay_1ms(1);			//最小50 ns

	gpio_bit_reset(AD7606_CtrlPort, AD7606_RESET);
}

采样率设置函数

/*!
    \brief        AD7606过采样选择
    \param[in]    OS： 过采样率选择
                  可选择参数：0、2、4、8、16、32、64
    \param[out]   无
    \retval       无
*/
void AD7606_SetOversampling(uint8_t OS)
{
    switch(OS)
    {
        case 0:  // 000
            AD7606_ResetOS2();
            AD7606_ResetOS1();
            AD7606_ResetOS0();
            break;

        case 2:  // 001
            AD7606_ResetOS2();
            AD7606_ResetOS1();
            AD7606_SetOS0();
            break;

        case 4:  // 010
            AD7606_ResetOS2();
            AD7606_SetOS1();
            AD7606_ResetOS0();
            break;

        case 8:  // 011
            AD7606_ResetOS2();
            AD7606_SetOS1();
            AD7606_SetOS0();
            break;

        case 16: // 100
            AD7606_SetOS2();
            AD7606_ResetOS1();
            AD7606_ResetOS0();
            break;

        case 32: // 101
            AD7606_SetOS2();
            AD7606_ResetOS1();
            AD7606_SetOS0();
            break;

        case 64: // 110
            AD7606_SetOS2();
            AD7606_SetOS1();
            AD7606_ResetOS0();
            break;

        default: // default case
            AD7606_ResetOS2();
            AD7606_ResetOS1();
            AD7606_ResetOS0();
            break;
    }
}

启动与结束转换函数

/*!
    \brief        AD7606开始转换
	\param[in]    无
    \param[out]   无
    \retval       无
*/
void AD7606_StartConv(void)
{
	gpio_bit_set(AD7606_CtrlPort, AD7606_CONVST_AB);
}

/*!
    \brief        AD7606结束转换
	\param[in]    无
    \param[out]   无
    \retval       无
*/
void AD7606_StopConv(void)
{
	gpio_bit_reset(AD7606_CtrlPort, AD7606_CONVST_AB);
}

设置下电模式函数

/*!
    \brief        ADC省电模式选择
	\param[in]    Mode：
				  1：备用--->该模式下最大工作电流8 mA
					 STBY=0; RANG=1

				  0：下电--->该模式下最大工作电流6 μA，需要reset才能退出
					  STBY=0; RANG=1
    \param[out]   无
    \retval       无
*/
void AD7606_SwitchPowerDownMode(uint8_t Mode)
{
    switch(Mode)
    {
        case 1  :
            gpio_bit_reset(AD7606_CtrlPort, AD7606_STBY);
            gpio_bit_set(AD7606_CtrlPort, AD7606_RANG);
            break;

        case 0  :
            gpio_bit_reset(AD7606_CtrlPort, AD7606_STBY);
            gpio_bit_reset(AD7606_CtrlPort, AD7606_RANG);
            break;

        default :
            gpio_bit_reset(AD7606_CtrlPort, AD7606_STBY);
            gpio_bit_set(AD7606_CtrlPort, AD7606_RANG);
            break;
    }
}

读取转换结果函数

        该函数仅读取转换的结果，未进行转换！！！！！！！！

/*!
    \brief        AD7606读取数据
	\param[in]    无
    \param[out]   数组指针
    \retval       并行模式下读取数据
*/
uint16_t* AD7606_ReadData(void)
{
	//开始单次转换
	AD7606_StartConv();

	//等待转换结束
	while(gpio_input_bit_get(AD7606_CtrlPort, AD7606_BUSY));

	//结束转换准备读取数据寄存器中的数据
	AD7606_StopConv();

	//读取数据：SPI模式读取数据
	for(uint8_t i = 0; i < 8; i ++)
		{
			gpio_bit_reset(AD7606_CtrlPort, AD7606_CS);

			// 确保 SPI 发送缓冲区为空，可以发送数据
			while (RESET == spi_i2s_flag_get(AD7606_SPI, SPI_FLAG_TBE));

			// 向 SPI 发送 16 位数据以启动读取（通常为 dummy data，比如 0xFFFF）
			spi_i2s_data_transmit(AD7606_SPI, 0xFFFF);

			// 等待 SPI 接收缓冲区非空，表示已经接收到数据
			while (RESET == spi_i2s_flag_get(AD7606_SPI, SPI_FLAG_RBNE));

			// 读取 SPI 接收缓冲区中的 16 位数据
			AD7606_Data[i] = spi_i2s_data_receive(AD7606_SPI);

			delay_1ms(1);

			gpio_bit_set(AD7606_CtrlPort, AD7606_CS);
		}

	return AD7606_Data;
}
