[Data_Structure notes]链栈的创建及相关操作

本篇主要记录学习数据结构的一些笔记,以及一些个人思考。
参考书是《数据结构与算法分析(c语言描述)》(机械工业出版社)

#include<stdio.h>
#include<stdlib.h>

typedef int Elementtype;
typedef struct Node
{
    Elementtype data;
    struct Node* next;
}Stack;

typedef struct Node* Ptrstack;

int isEmpty(Stack* s);
void Push(Elementtype x,Stack* s);
void Pop(Stack* s);
Stack* CreateStack(void);

int main(void)
{
    Stack* s;
    s=CreateStack();
    Push(2,s);
    Push(3,s);
    Pop(s);
    printf("%d",s->next->data);
    system("pause");
    return 0;
}

/* Routine to create an empty stack */
Stack* CreateStack(void)
{
    Ptrstack p;
    p =(Stack*)malloc(sizeof(Stack));
    if(p != NULL)
    {
       p->next = NULL;
    }
    return p;
}

/* Routine to push an element in the stack */
void Push(Elementtype x,Stack* s)
{
    Ptrstack Tmp;
    Tmp = (Stack*)malloc(sizeof(Stack));
    if(Tmp == NULL)
        printf("out of space");
    else{
        Tmp->data = x;
        Tmp->next = s->next;
        s->next = Tmp;
    }
}

/* Routine to pop an element in the stack */
void Pop(Stack* s)
{
    Ptrstack FirstCell;
    if(isEmpty(s))
        printf("s is empty");
    else{
        FirstCell = s->next;
        s->next = s->next->next;
        free(FirstCell);
    }
}

int isEmpty(Stack* s)
{
    return s->next == NULL;
}








该书上创建链栈的方法较为独特,与大多数不同(很多都是创建两个结构体,一个用来创建链栈,另一个用来维护链栈,较为容易理解)。个人有两个比较疑惑的地方,一个是MakeEmpty函数的创建,还有一个是Pop的操作也不是特别理解。后来想了一番,把自己的一些个人理解记在这里。

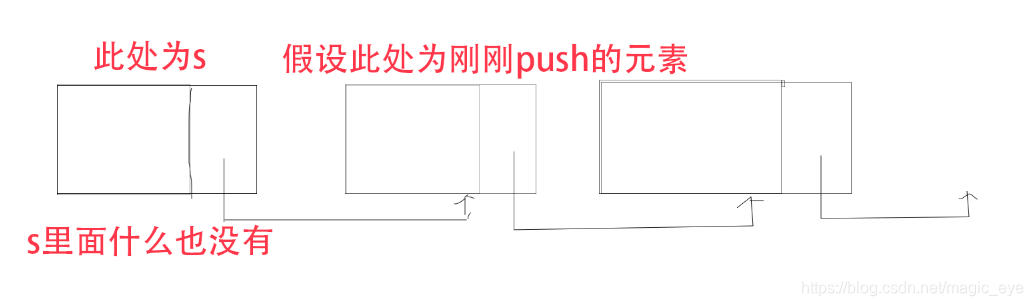

在这里插入图片描述
(不好意思,随手乱画的),每一次新加进来的元素都放在链表的头节点后面,而每一次pop的也是头节点后面的那个元素。至于MakeEmpty函数,应该是为了只保留一个空的头节点,什么也不干,也不保存数据,就是一个头节点。
