记一次烟感设备的高低温测试数据异常分析

背景：

        公司对一款烟感设备进行高低温测试，以获取温度补偿参数。

操作：

       测试程序如下：设定 25度开始--->65度---->0度--> -20度---->0度---->25度结束 。

测完后发现，15台设备中只有一台打印了最低温度5度，其他大多是9度~10度 ，也就是说9度以下的数据有异常。

异常分析：

1. 最开始硬件建议用设备B的软件烧录到测试设备A中，然后看下数据读取情况。

经过读取发现能读取到0度以下的温度 ，说明设备B的软件跟A软件有差异。问题可能出在软件层面。

2. 于是开始对比设备B和设备A软件的差异。最主要是对比TempADC 采样函数的差异，经过对比发下函数一模一样 。

3. 然后在手动设置输出0度以下的ADC值，打印看是否能输出0度以下的数据，结果显示可以 。说明应用层逻辑正确。

4.  经过多次测试发现ADC采样 在10度以上的数据 10度~65度 ，跟ADC 表格里面的参数一一对应，没有问题，说明ADC采样稳定，但在10度以后，似乎ADC 停止采样了一样，个人感觉跟硬件有关 ，或底层IO口配置有关 。

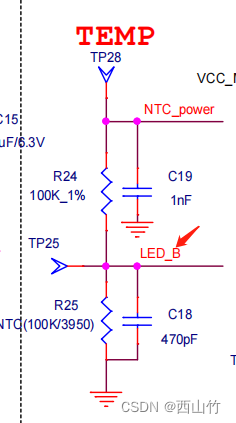

5.  由于检查GPIO口各项配置，未发现异常，后面想了下使用设备A的软件烧录到设备B中看下，结果发现设备B也能成功打印0度以下的温度。这说明设备A软件问题也不大。但设备A的软件安装在设备A上就有问题，说明有个IO口 而且跟温度ADC采样有关，产生了影响 。经过详细对比，发现ADC采样IO口 P15 复用了LED_Blue 蓝灯功能。



6.经过硬件部重新分析，此处复用会导致上述现象：ADC低温采样不变化，无法获取更低的温度数据 。原因是LED灯电路会分流部分电流，导致NTC 采样电压几乎没有变化，那么温度也就没有变化了。
