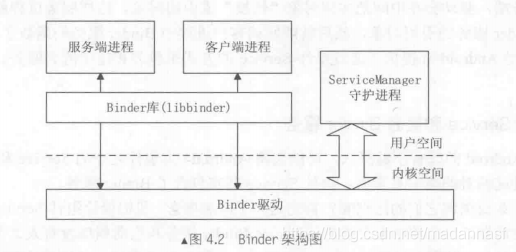

binder系统架构

在这里插入图片描述
如上图系统架构主要有4部分构成
1、binder驱动，为binder提供底层操作函数，主要函数是ioctl()
2、serviceManager:这是有deamon,为binder提供查询，注册等功能，对于binder服务，通常使用唯一的字符串作为标识。
3、binder服务端：binder服务的提供者
4、binder客户端：binder服务的使用者

一、层次设计

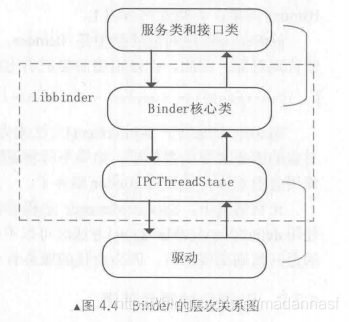

binder层次关系图
如上图所示，binder的层次关系图可分为三个部分，
最上层为framework的各种binder服务类和接口类。
最底层的为binder驱动，主要提供了open,ioctl和close这三个接口。
中间两层分别为binder核心类和IPCThreadState，
binder核心类提供Ibinder和Bbinder和Bpbinder，IPCThreadState提供了与Bnbinder和Bpbinder的在驱动层的交互接口。

所以：从整体上来说，分为两层比较合适，运用层为framework的服务类和接口类以及为它提供基础功能的binder核心类，我们可以将这一层叫做binder的运用逻辑层，而IPCThreadState和驱动可以叫做数据链路层，主要提供硬件业务员的交互。

二、binder服务的使用

sp<IServiceManager> sm = defaultServiceManager();
sp<IBinder> binder = sm->getService("xxx");//查找已经注册名为"xxx"的binder服务，返回IBinder的引用对象
ICameraService service = ICameraService.stub.asInterface(binder);//，实际使用的时候需要将这个引用对用转换为代理对象。

用defaultServiceManager()来获取serviceManager服务的引用对象，然后调用getService来获取注册了的Binder服务，如果查找到名称对应的服务则返回该服务的IBinder，否则返回NULL。IBinder是一个引用对象，实际使用的时候，需要将引用对象转为为代理对象方可使用：

想一下、既然defaultServiceManager()可能会不存在返回NULL，我们为什么没有判断它的返回值勒？
答： ServiceManager会在运用启动之前启动，而且不会停止，所以我们可以不用检查返回值为NULL的情况。

三：java开发binder服务

第一步：编写aidl文件。

interface IExampleService{

	int get();
	void set(int value);
};

aidl解析器会根据我们编写接口来自动生成服务器和客户端的java代码。

第二步：编写server的代码

public class ExampleService extends Service{

	int mValue;
	private final IExampleService.Stub mInstance = new 	IExampleService.Stub(){

	public int get(){

		return mValue;
	}
	public voi
