支付网关整体架构图

最新推荐文章于 2024-07-28 22:58:53 发布
原创 最新推荐文章于 2024-07-28 22:58:53 发布 · 1.6k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了支付系统的架构，包括支付网关的整体架构图、支付模块的关系以及支付中心的升级版架构，强调了在处理第三方支付通道异常时的服务降级、熔断和后备通道自动切换机制。在高并发场景下，通过线程池对各支付通道进行隔离，并新增了清结算功能及财务平台的对接。

文章目录

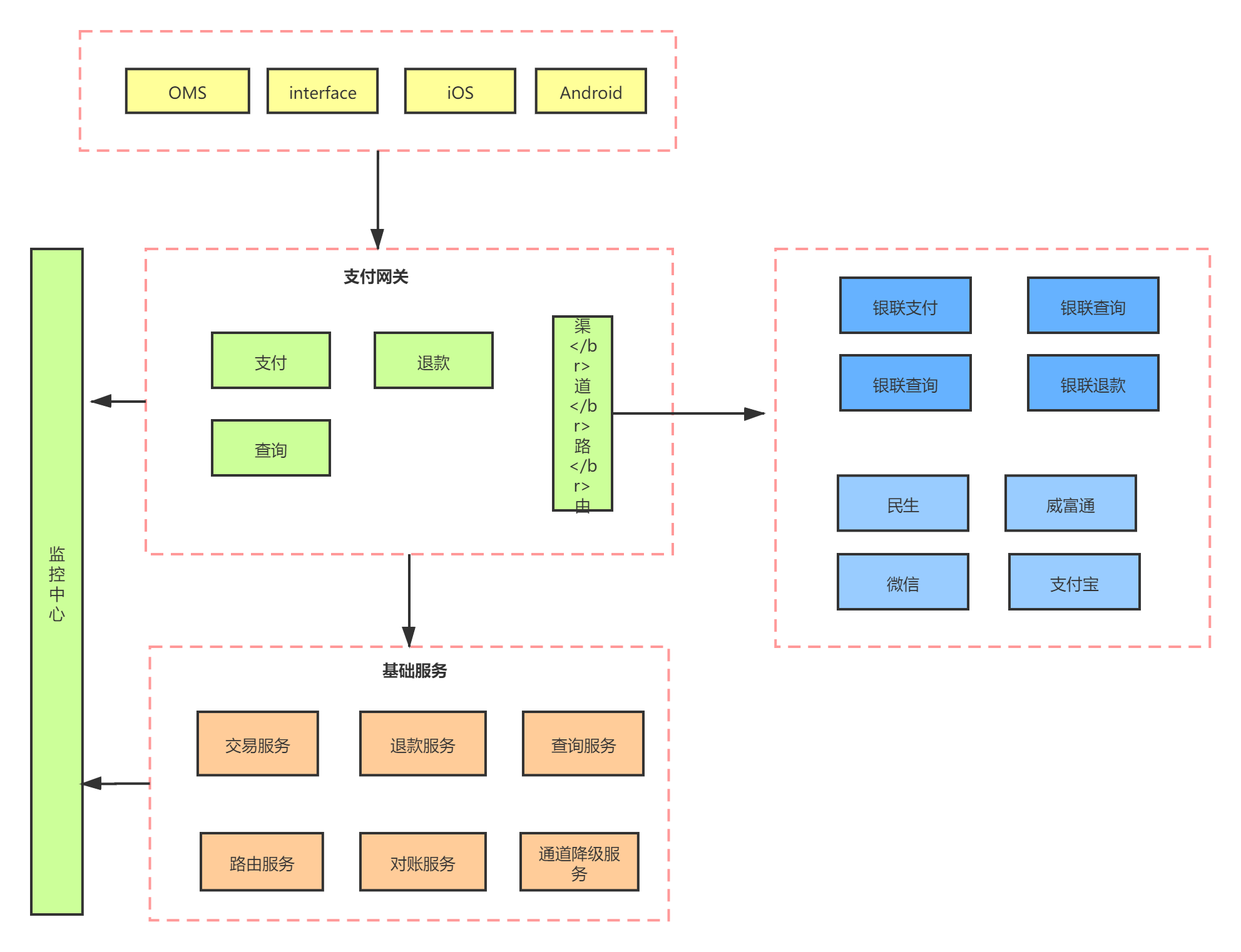

支付网关整体架构图（V1.0）

在这里插入图片描述

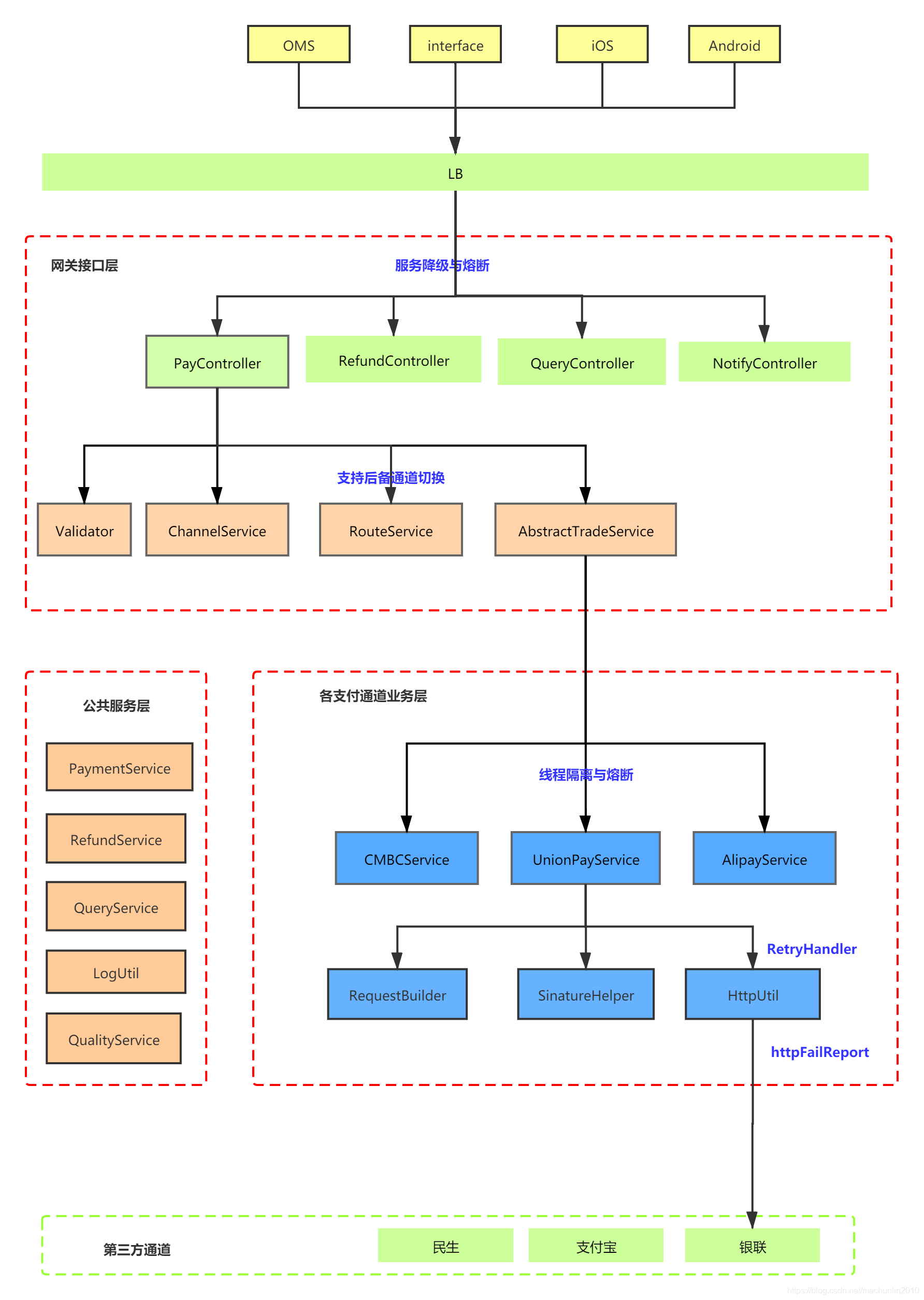

支付模块关系图（V1.0）

  • 第三方支付通道必须要考虑异常情况，需要服务降级熔断和后备通道自动切换机制。
  • 后备通道自动切换，目前是监听三方通道返回报文，如果识别率达到阈值，则自动切换并告警。
  • 在业务量大的情况下，也要把各支付通道按线程池进行隔离。

在这里插入图片描述

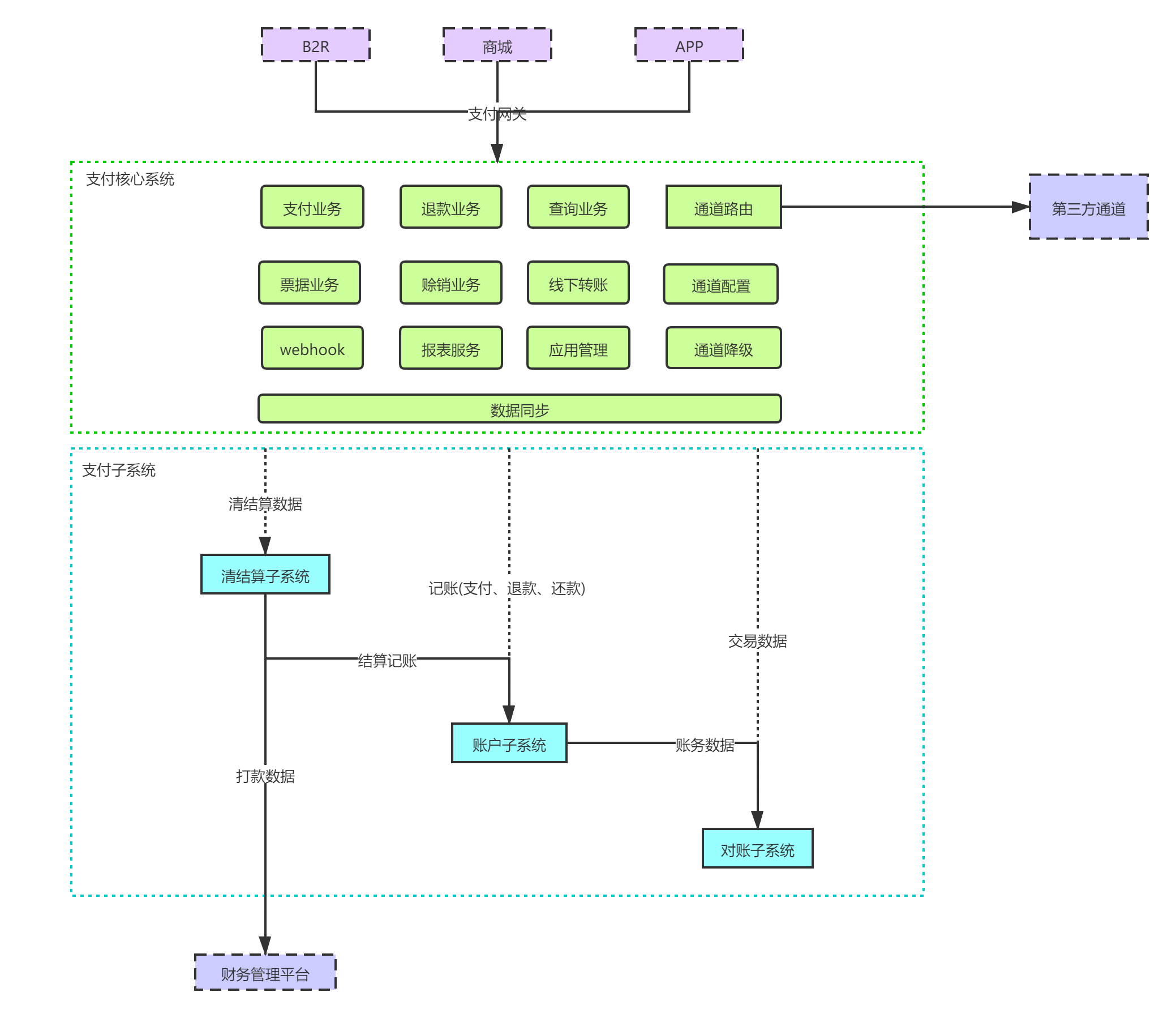

支付中心架构图（V2.0）

新增清结算功能，并对接财务平台。
在这里插入图片描述
