tomcat一些结构

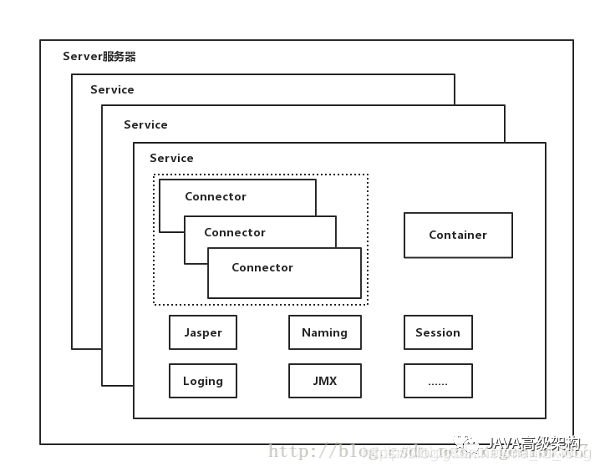

一个server 含多个service

一个service含多个connector          每个connector连接端口或协议是不同的

一个service含一个Container



connector作用是接收请求转成request  返回 Response   Connector同时需要实现TCP/IP协议和HTTP协议

container   封装和管理Servlet    作用是处理request

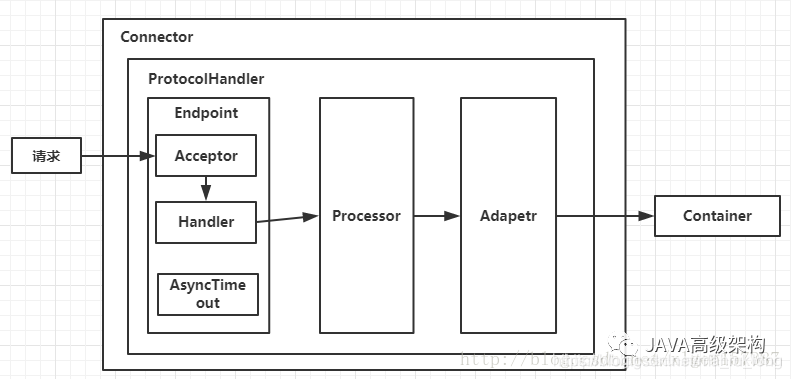

其中ProtocolHandler由包含了三个部件：Endpoint、Processor、Adapter。

1. Endpoint用来处理底层Socket的网络连接，Processor用于将Endpoint接收到的Socket封装成Request，Adapter用于将Request交给Container进行具体的处理。



2. Endpoint由于是处理底层的Socket网络连接，因此Endpoint是用来实现TCP/IP协议的，而Processor用来实现HTTP协议的，Adapter将请求适配到Servlet容器进行具体的处理。



3. Endpoint的抽象实现AbstractEndpoint里面定义的Acceptor和AsyncTimeout两个内部类和一个Handler接口。Acceptor用于监听请求，AsyncTimeout用于检查异步Request的超时，Handler用于处理接收到的Socket，在内部调用Processor进行处理。

1. Engine：引擎，用来管理多个站点，一个Service最多只能有一个Engine；



2. Host：代表一个站点，也可以叫虚拟主机，通过配置Host就可以添加站点；



3. Context：代表一个应用程序，对应着平时开发的一套程序，或者一个WEB-INF目录以及下面的web.xml文件；



4. Wrapper：每一Wrapper封装着一个Servlet；



Container处理请求是使用Pipeline-Valve管道来处理的

• 每个Pipeline都有特定的Valve，而且是在管道的最后一个执行，这个Valve叫做BaseValve，BaseValve是不可删除的；



• 在上层容器的管道的BaseValve中会调用下层容器的管道。



我们知道Container包含四个子容器，而这四个子容器对应的BaseValve分别在：StandardEngineValve、StandardHostValve、StandardContextValve、StandardWrapperValve。
