本文详细介绍了Android Lollipop及以上的版本中引入的嵌套滑动机制(NestedScrolling)，并提供了一个完整的示例，展示了如何实现嵌套滑动的效果。文章解释了嵌套滑动与传统滑动的区别，并提供了API调用流程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

自从Lollipop开始，谷歌给我们带来了一套全新的嵌套滑动机制 - NestedScrolling来实现一些普通情况下不容易办到的滑动效果。Lollipop及以上版本的所有View都已经支持了这套机制，Lollipop之前版本可以通过Support包进行向前兼容。

它和我们已熟知的dispatchTouchEvent不太一样。
我们先来看传统的事件分发，它是由父View发起，一旦父View需要自己做滑动效果就要拦截掉事件并通过自己的onTouch进行消耗，这样子View就再没有机会接手此事件，如果自己不拦截交给子View消耗，那么不使用特殊手段的话父View也没法再处理此事件。

// Lollipop及以上版本的View源码多了这么几个方法:

public void setNestedScrollingEnabled(boolean enabled);
public boolean isNestedScrollingEnabled();
public boolean startNestedScroll(int axes);
public void stopNestedScroll();
public boolean hasNestedScrollingParent();
public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed, int[] offsetInWindow);
public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow);
public boolean dispatchNestedFling(float velocityX, float velocityY, boolean consumed);
public boolean dispatchNestedPreFling(float velocityX, float velocityY);

//Lollipop及以上版本的ViewGroup源码多了这么几个方法:

public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes);
public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes);
public void onStopNestedScroll(View target);
public void onNestedScroll(View target, int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed);
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed);
public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed);
public boolean onNestedPreFling(View target, float velocityX, float velocityY);
public int getNestedScrollAxes();

前面已经说过Lollipop及以上版本的所有View都已经支持了NestedScrolling，Lollipop之前版本需要通过Support包进行向前兼容，需要Support包里的
以下4个类:

NestedScrollingParent   // 接口
NestedScrollingParentHelper //辅助类
NestedScrollingChild       //接口
NestedScrollingChildHelper //辅助类`

上面NestedScrollingParent和NestedScrollingChild两个接口分别包含了ViewGroup和View中
涉及到NestedScrolling的所有Api.

那要怎么实现接口中辣么多的方法呢？
这就要用到上面的Helper辅助类了，Helper类中已经写好了大部分方法的实现，只需要调用就可以了。

NestedScrolling 相关Api的调用流程分析

1.首先子View需要找到一个支持NestedScrollingParent的父View，告知父View我准备开始和你一起处理滑动事件了，一般情况下都是在onTouchEvent的ACTION_DOWN中调用
public boolean startNestedScroll(int axes)//参数表示方向
axes可传如下参数

 /**
     * Indicates no axis of view scrolling.
     */
    public static final int SCROLL_AXIS_NONE = 0;

    /**
     * Indicates scrolling along the horizontal axis.
     */
    public static final int SCROLL_AXIS_HORIZONTAL = 1 << 0;

    /**
     * Indicates scrolling along the vertical axis.
     */
    public static final int SCROLL_AXIS_VERTICAL = 1 << 1;

2.然后父View就会被回调
public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes) //返回值表示是否接受嵌套滑动
和
public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes)//紧接着上面方法之后调用,可做初始化操作

3.然后每次子View在滑动前都需要将滑动细节传递给父View，一般情况下是在
ACTION_MOVE中调用

/**
*
* @param dx x轴滑动距离
* @param dy y轴滑动距离
* @param consumed 子View创建给父View使用的数组,用于保存父View的消费距离
* @param offsetInWindow 子View创建给父View使用的数组,保存了子View滑动前后的坐标偏移量
* @return 返回父View是否有消费距离
*/
public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow)

4.然后父View就会被回调

/**
* @param target 子View
* @param dx 子View需要在x轴滑动的距离
* @param dy 子View需要在y轴滑动的距离
* @param consumed 子View传给父View的数组,用于保存消费的x和y方向的距离
**/
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed)

5.父View处理完后，接下来子View就要进自己的滑动操作了，滑动完成后子View还需要调用下面的方法将自己的滑动结果再次传递给父View.
public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed, int dxUnconsumed,int dyUnconsumed, int[] offsetInWindow)

6.然后父View就会被回调

/**
* @param target 子View
* @param dxConsumed x轴被子View消耗的距离
* @param dyConsumed y轴被子View消耗的距离
* @param dxUnconsumed x轴未被子View消耗的距离
* @param dyUnconsumed y轴未被子View消耗的距离
**/
public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
	int dxUnconsumed, int dyUnconsumed)

这个步骤的前提是:
父View没有将滑动值全部消耗掉，因为父View全部消耗掉，子View就不用再进行滑动了.

7.随着ACTION_UP或者ACTION_CANCEL的到来，子View需要调用
public void stopNestedScroll()//告知父View本次NestedScrollig结束.

8.父View对应的会被回调
public void onStopNestedScroll(View target)//可以在此方法中做一些对应停止的逻辑操作比如资源释放等.

9.如果当子View ACTION_UP时伴随着fling的产生,就需要子View在stopNestedScroll前调用
public boolean dispatchNestedPreFling(View target, float velocityX, float velocityY)
和
public boolean dispatchNestedFling(View target, float velocityX, float velocityY, boolean consumed)

10.父View对应的会被回调
public boolean onNestedPreFling(View target, float velocityX, float velocityY)
和
public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed)
这点和之前的scroll处理逻辑是一样的，返回值代表父View是否消耗掉了fling，参数
consumed代表子View是否消耗掉了fling，fling不存在部分消耗，一旦被消耗就是指全部。

流程图如下:

这里写图片描述

下面来一个Demo演示下如何使用的.

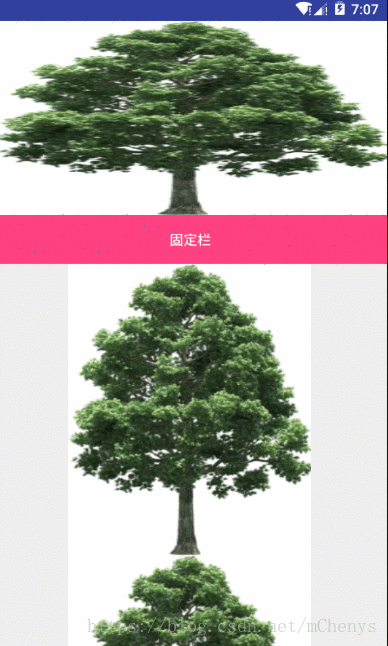

效果图:
这里写图片描述

布局文件

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">


    <blog.youkuaiyun.com.mchenys.demo1.MyNestedScrollParent
        android:orientation="vertical"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <ImageView
            android:id="@+id/imageview"
            android:background="@drawable/icon_default"
            android:layout_width="match_parent"
            android:layout_height="200dp"/>

        <TextView
            android:textColor="#fff"
            android:text="固定栏"
            android:gravity="center"
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:background="@color/colorAccent"/>

         <blog.youkuaiyun.com.mchenys.demo1.MyNestedScrollChild
             android:orientation="vertical"
             android:layout_width="match_parent"
             android:layout_height="wrap_content">

             <ImageView
                 android:scaleType="fitXY"
                 android:src="@drawable/icon_default"
                 android:layout_gravity="center_horizontal"
                 android:layout_width="250dp"
                 android:layout_height="300dp"/>
             <ImageView
                 android:scaleType="fitXY"
                 android:src="@drawable/icon_default"
                 android:layout_gravity="center_horizontal"
                 android:layout_width="250dp"
                 android:layout_height="300dp"/>
             <ImageView
                 android:scaleType="fitXY"
                 android:src="@drawable/icon_default"
                 android:layout_gravity="center_horizontal"
                 android:layout_width="250dp"
                 android:layout_height="300dp"/>

             <ImageView
                 android:scaleType="fitXY"
                 android:src="@drawable/icon_default"
                 android:layout_gravity="center_horizontal"
                 android:layout_width="250dp"
                 android:layout_height="300dp"/>
             <ImageView
                 android:scaleType="fitXY"
                 android:src="@drawable/icon_default"
                 android:layout_gravity="center_horizontal"
                 android:layout_width="250dp"
                 android:layout_height="300dp"/>
             <ImageView
                 android:scaleType="fitXY"
                 android:src="@drawable/icon_default"
                 android:layout_gravity="center_horizontal"
                 android:layout_width="250dp"
                 android:layout_height="300dp"/>
         </blog.youkuaiyun.com.mchenys.demo1.MyNestedScrollChild>


    </blog.youkuaiyun.com.mchenys.demo1.MyNestedScrollParent>
</FrameLayout>

MyNestedScrollParent.java

package blog.csdn.net.mchenys.demo1;

import android.content.Context;
import android.support.v4.view.NestedScrollingParent;
import android.support.v4.view.NestedScrollingParentHelper;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.VelocityTracker;
import android.view.View;
import android.view.ViewTreeObserver;
import android.widget.ImageView;
import android.widget.LinearLayout;
import android.widget.OverScroller;
import android.widget.TextView;


public class MyNestedScrollParent extends LinearLayout implements NestedScrollingParent {
    private static final String TAG = "MyNestedScrollParent";
    private ImageView img;
    private TextView tv;
    private MyNestedScrollChild myNestedScrollChild;
    private NestedScrollingParentHelper mNestedScrollingParentHelper;
    private int imgHeight;
    private int tvHeight;
    private OverScroller mScroller;

    public MyNestedScrollParent(Context context) {
        super(context);
    }

    public MyNestedScrollParent(Context context, AttributeSet attrs) {
        super(context, attrs);
        mNestedScrollingParentHelper = new NestedScrollingParentHelper(this);
        mScroller = new OverScroller(context);
    }

    //获取子view
    @Override
    protected void onFinishInflate() {
        super.onFinishInflate();
        img = (ImageView) getChildAt(0);
        tv = (TextView) getChildAt(1);
        myNestedScrollChild = (MyNestedScrollChild) getChildAt(2);
        img.getViewTreeObserver().addOnGlobalLayoutListener(new ViewTreeObserver.OnGlobalLayoutListener() {
            @Override
            public void onGlobalLayout() {
                if (imgHeight <= 0) {
                    imgHeight = img.getMeasuredHeight();
                }
            }
        });
        tv.getViewTreeObserver().addOnGlobalLayoutListener(new ViewTreeObserver.OnGlobalLayoutListener() {
            @Override
            public void onGlobalLayout() {
                if (tvHeight <= 0) {
                    tvHeight = tv.getMeasuredHeight();

                }
            }
        });
    }


    //在此可以判断参数target是哪一个子view以及滚动的方向，然后决定是否要配合其进行嵌套滚动
    @Override
    public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes) {
        if (target instanceof MyNestedScrollChild) {
            return true;
        }
        return false;
    }


    @Override
    public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes) {
        mNestedScrollingParentHelper.onNestedScrollAccepted(child, target, nestedScrollAxes);
    }

    @Override
    public void onStopNestedScroll(View target) {
        mNestedScrollingParentHelper.onStopNestedScroll(target);
    }

    //先于child滚动
    //前3个为输入参数，最后一个是输出参数

    /**
     *
     * @param target 子View
     * @param dx 子View需要在x轴滑动的距离
     * @param dy 子View需要在y轴滑动的距离
     * @param consumed 子View传给父View的数组,用于保存消费的x和y方向的距离
     */
    @Override
    public void onNestedPreScroll(View target, int dx, int dy, int[] consumed) {
        if (showImg(dy) || hideImg(dy)) {//如果需要显示或隐藏图片，即需要自己(parent)滚动
            scrollBy(0, -dy);//滚动
            consumed[1] = dy;//告诉child我消费了多少
        }
    }

    //后于child滚动

    /**
     *
     * @param target 子View
     * @param dxConsumed x轴被子View消耗的距离
     * @param dyConsumed y轴被子View消耗的距离
     * @param dxUnconsumed x轴未被子View消耗的距离
     * @param dyUnconsumed y轴未被子View消耗的距离
     */
    @Override
    public void onNestedScroll(View target, int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed) {
        if (dyUnconsumed > 0) {
            // 如果子View还有为消费的,可以继续消费
            scrollBy(0, -dyUnconsumed);//滚动
        }
    }

    //返回值：是否消费了fling 先于child fling
    @Override
    public boolean onNestedPreFling(View target, float velocityX, float velocityY) {
        if (getScrollY() >= 0 && getScrollY() < imgHeight) {
            fling((int) velocityY);
            return true;
        }
        return false;

    }

    //返回值：是否消费了fling,后于child fling
    @Override
    public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed) {
        if(!consumed){
            fling((int) velocityY);
            return true;
        }
        return false;
    }

    @Override
    public int getNestedScrollAxes() {
        return mNestedScrollingParentHelper.getNestedScrollAxes();
    }

    //下拉的时候是否要向下滚动以显示图片
    public boolean showImg(int dy) {
        if (dy > 0) {
            if (getScrollY() > 0 && myNestedScrollChild.getScrollY() == 0) {
                return true;
            }
        }

        return false;
    }

    //上拉的时候，是否要向上滚动，隐藏图片
    public boolean hideImg(int dy) {
        if (dy < 0) {
            if (getScrollY() < imgHeight) {
                return true;
            }
        }
        return false;
    }


    //scrollBy内部会调用scrollTo
    //限制滚动范围
    @Override
    public void scrollTo(int x, int y) {
        if (y < 0) {
            y = 0;
        }
        if (y > imgHeight) {
            y = imgHeight;
        }

        super.scrollTo(x, y);
    }


    public void fling(int velocityY) {
        Log.e("parent", "velocityY:" + velocityY);
        mScroller.fling(0, getScrollY(), 0, velocityY, 0, 0, 0, imgHeight);
        invalidate();
    }

    @Override
    public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()) {
            scrollTo(0, mScroller.getCurrY());
            postInvalidate();
        }
    }

    //处理自身的滚动逻辑
    private int lastY;
    private VelocityTracker mVelocityTracker;

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        if (mVelocityTracker == null) {
            mVelocityTracker = VelocityTracker.obtain();
        }
        mVelocityTracker.addMovement(event);
        switch (event.getAction()) {
            //按下
            case MotionEvent.ACTION_DOWN:
                lastY = (int) event.getRawY();
                if (!mScroller.isFinished()) { //fling
                    mScroller.abortAnimation();
                }
                break;
            //移动
            case MotionEvent.ACTION_MOVE:
                int y = (int) (event.getRawY());
                int dy = y - lastY;
                lastY = y;
                scrollBy(0, -dy);
                break;
            case MotionEvent.ACTION_UP:
                mVelocityTracker.computeCurrentVelocity(1000);
                int vy = (int) mVelocityTracker.getYVelocity();
                fling(-vy);
                break;
        }

        return true;
    }
}

MyNestedScrollChild.java

package blog.csdn.net.mchenys.demo1;

import android.content.Context;
import android.support.v4.view.NestedScrollingChild;
import android.support.v4.view.NestedScrollingChildHelper;
import android.support.v4.view.ViewCompat;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.VelocityTracker;
import android.view.View;
import android.view.ViewGroup;
import android.widget.LinearLayout;
import android.widget.OverScroller;



public class MyNestedScrollChild extends LinearLayout implements NestedScrollingChild {
    private static final String TAG = "MyNestedScrollChild";
    private NestedScrollingChildHelper mNestedScrollingChildHelper;
    private final int[] offset = new int[2]; //偏移量
    private final int[] consumed = new int[2]; //消费
    private int lastY;
    private int maxScrollY;//最大滚动距离
    private OverScroller mScroller;
    private VelocityTracker mVelocityTracker;

    public MyNestedScrollChild(Context context) {
        this(context, null);
    }

    public MyNestedScrollChild(Context context, AttributeSet attrs) {
        super(context, attrs);
        mNestedScrollingChildHelper = new NestedScrollingChildHelper(this);
        setNestedScrollingEnabled(true);
        mScroller = new OverScroller(context);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int contentHeight = 0;
        for (int i = 0; i < getChildCount(); i++) {
            View view = getChildAt(i);
            measureChild(view, widthMeasureSpec, heightMeasureSpec);
            contentHeight += view.getMeasuredHeight();//内容高度
        }
        int parentHeight = ((ViewGroup) getParent()).getMeasuredHeight();//父view高度
        int pinTopHeight = (int) (getResources().getDisplayMetrics().density * 50 + 0.5);//固定头的高度
        int visibleHeight = parentHeight - pinTopHeight;//可见高度
        maxScrollY = contentHeight - visibleHeight;

        setMeasuredDimension(getMeasuredWidth(), visibleHeight);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        if (mVelocityTracker == null) {
            mVelocityTracker = VelocityTracker.obtain();
        }
        mVelocityTracker.addMovement(event);
        switch (event.getAction()) {
            //按下
            case MotionEvent.ACTION_DOWN:
                lastY = (int) event.getRawY();
                if (!mScroller.isFinished()) { //fling
                    mScroller.abortAnimation();
                }
                break;
            //移动
            case MotionEvent.ACTION_MOVE:
                int y = (int) (event.getRawY());
                int dy = y - lastY;
                lastY = y;
                if (startNestedScroll(ViewCompat.SCROLL_AXIS_VERTICAL)
                        && dispatchNestedPreScroll(0, dy, consumed, offset)) { //父类有消费距离

                    //获取滑动距离
                    int remain = dy - consumed[1];
                    if (remain != 0) {
                        scrollBy(0, -remain);
                        //这个时候由于子View已经全部消费调了剩余的距离,其实可以不用调用下面这个方法了.
                        //dispatchNestedScroll(0, remain, 0, 10, offset);
                    }

                } else {
                    scrollBy(0, -dy);
                }
                break;
            case MotionEvent.ACTION_UP:
                mVelocityTracker.computeCurrentVelocity(1000);
                float vy = mVelocityTracker.getYVelocity();
                if (!dispatchNestedPreFling(0, -vy)) {
                    //父View没有fling,则子View处理
                    fling(-vy);
                    //这句话可以不用调了,因为这子View已经处理了fling
                    //dispatchNestedFling(0, -vy, true);
                }
                break;
        }

        return true;
    }

    //限制滚动范围
    @Override
    public void scrollTo(int x, int y) {
        Log.d(TAG, "Y:" + y + " maxScrollY:" + maxScrollY);
        if (y > maxScrollY) {
            y = maxScrollY;
        }
        if (y < 0) {
            y = 0;
        }
        super.scrollTo(x, y);
    }


    public void fling(float velocityY) {
        mScroller.fling(0, getScrollY(), 0, (int) velocityY, 0, 0, 0, maxScrollY);
        invalidate();
    }

    @Override
    public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()) {
            scrollTo(0, mScroller.getCurrY());
            postInvalidate();
        }
    }

    //实现一下接口
    @Override
    public void setNestedScrollingEnabled(boolean enabled) {
        mNestedScrollingChildHelper.setNestedScrollingEnabled(enabled);
    }

    @Override
    public boolean isNestedScrollingEnabled() {
        return mNestedScrollingChildHelper.isNestedScrollingEnabled();
    }

    @Override
    public boolean startNestedScroll(int axes) {
        return mNestedScrollingChildHelper.startNestedScroll(axes);
    }

    @Override
    public void stopNestedScroll() {
        mNestedScrollingChildHelper.stopNestedScroll();
    }

    @Override
    public boolean hasNestedScrollingParent() {
        return mNestedScrollingChildHelper.hasNestedScrollingParent();
    }

    @Override
    public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed, int[] offsetInWindow) {
        return mNestedScrollingChildHelper.dispatchNestedScroll(dxConsumed, dyConsumed, dxUnconsumed, dyUnconsumed, offsetInWindow);
    }

    /**
     *
     * @param dx x轴滑动距离
     * @param dy y轴滑动距离
     * @param consumed 子View创建给父View使用的数组,用于保存父View的消费距离
     * @param offsetInWindow 子View创建给父View使用的数组,保存了子View滑动前后的坐标偏移量
     * @return 返回父View是否有消费距离
     */
    @Override
    public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow) {
        return mNestedScrollingChildHelper.dispatchNestedPreScroll(dx, dy, consumed, offsetInWindow);
    }

    @Override
    public boolean dispatchNestedFling(float velocityX, float velocityY, boolean consumed) {
        return mNestedScrollingChildHelper.dispatchNestedFling(velocityX, velocityY, consumed);
    }

    @Override
    public boolean dispatchNestedPreFling(float velocityX, float velocityY) {
        return mNestedScrollingChildHelper.dispatchNestedPreFling(velocityX, velocityY);
    }
}

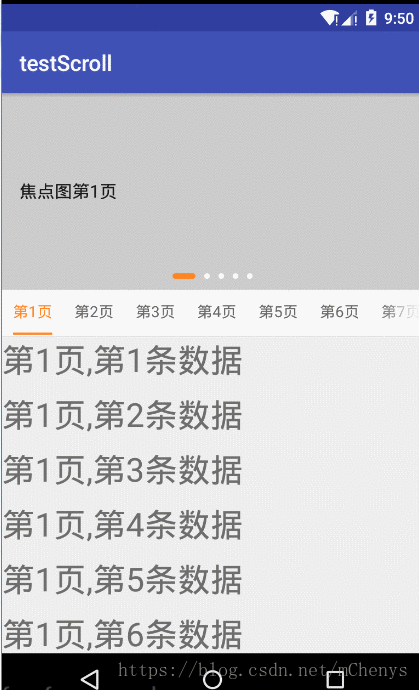

在来看一个例子

这里写图片描述

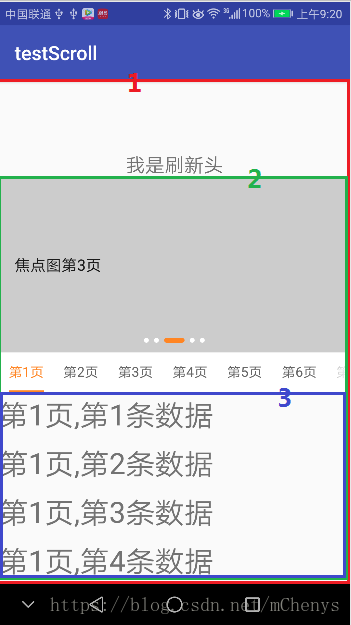

本例中的布局由三部分组成,一个是带下拉刷新的自定义布局,一个是带嵌套滑动的自定义布局,最后一个是ViewPager,如下图所示:
这里写图片描述

1.红色区域是带下拉刷新的LinearLayout,通过重写onInterceptTouchEvent实现触摸事件拦截,重写onTouchEvent实现刷新头的滑动.
2.绿色区域是带嵌套滚动的LinearLayout,实现了NestedScrollingParent接口处理和子View中的RecycleView的嵌套滑动效果.其内部包含了焦点图、tab导航条、ViewPager.
同时还重写了onInterceptTouchEvent方法拦截事件交给自己的onTouchEvent去处理焦点图的滑动，当焦点图划出屏幕后，该View将不能继续上拉滑动,但是事件已经拦截,如何传递给RecycleView呢?
这里可以巧妙的在其onTouchEvent方法中调用RecycleView的onTouchEvent方法去处理,否则就只能松手后才能滑动RecycleView.
至于当焦点图划出屏幕后,如果RecycleView已经滚动了一段距离,下拉RecycleView不松手也能划出焦点图这个效果就是NestedScrolling 来实现的了.
3.蓝色区域就是ViewPager,它里面展示的是Fragment,而Fragment里面放的才是RecycleView.由于RecycleView是实现了NestedScrollingChild接口的,所以可以完成嵌套滑动.
从这点也可以看出,嵌套滑动的组件,只要有包含关系,无论是否是直接包含都是有效果的.

Demo下载
