ArcPro制图实现双色气泡文本

最近需要使用ArcPro实现双色气泡文本标注，具体要求如下：

①气泡背景使用上下两种颜色，上下各占一半

②气泡显示牵引线

③气泡文本双行显示，使用不同字体、颜色、字号

一、数据准备

准备需要设置标注的空间数据：铁路线路数据，具有气泡需要显示的线路名称和运营里程属性

二、气泡背景设置

首先进行双色气泡效果制作，具体步骤如下：

1.将线数据添加到地图窗口

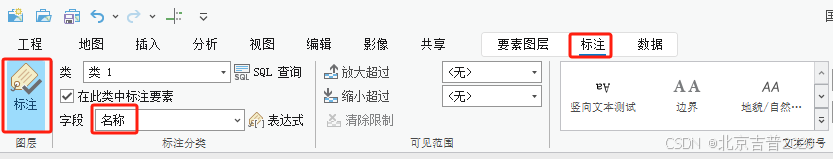

2.选中图层，打开标注窗口，开启标注，设置标注字段

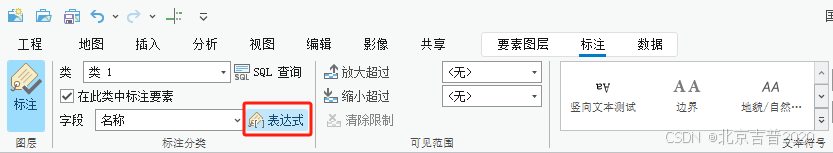

3.点击表达式，打开标注分类面板，设置双色气泡

如何实现双色气泡？重点来了

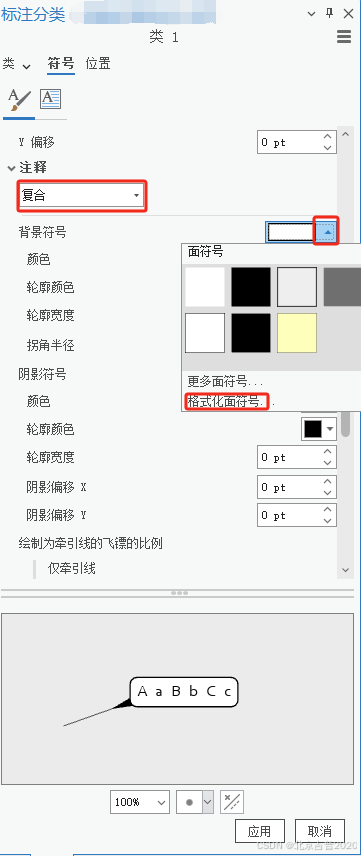

①注释选择复合

②点击背景符号下拉框，格式化面符号

③设置背景符号：渐变填充，方向：线性函数，类型：离散，间隔：2，大小：100%，设置两个渐变颜色；

④设置边框颜色后进行应用

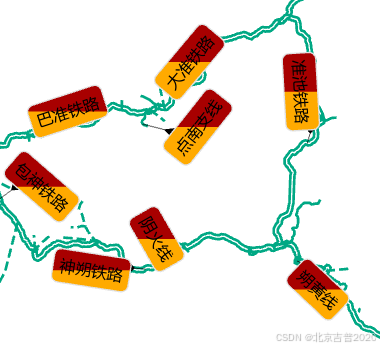

初步设置完效果如下，双色效果初步出来了，气泡还有倾斜的，需要进一步调整气泡方向

4.调整气泡位置

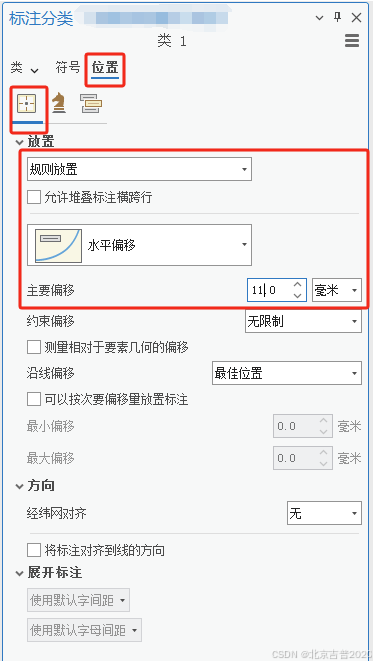

符号位置：规则放置，水平偏移，主要偏移，11毫米

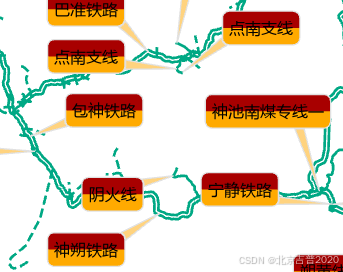

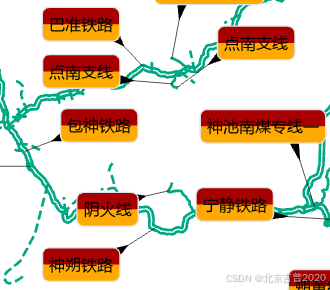

设置完效果如下，黑色箭头牵引线差点意思，下面继续调整

三、气泡牵引线设置

通过飞镖实现气泡牵引线效果

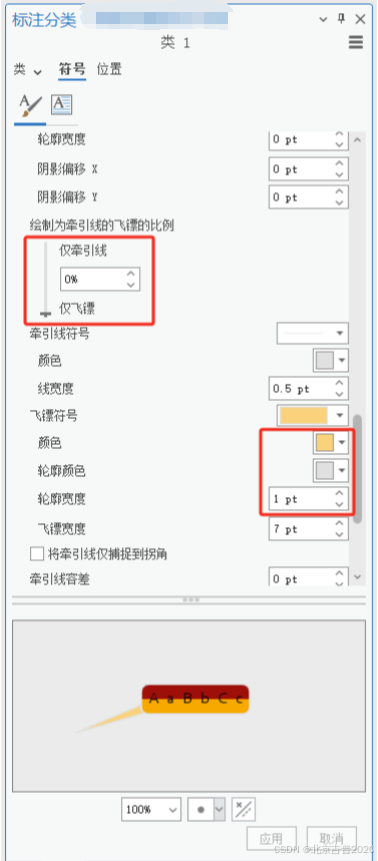

牵引线：仅飞镖，飞镖颜色、轮廓颜色、轮廓宽度

牵引线设置完成后效果如下，双色气泡准备好了，下一步设置文本

四、气泡文本设置

1.选中图层，打开标注选项卡，设置表达式，打开标注分类面板

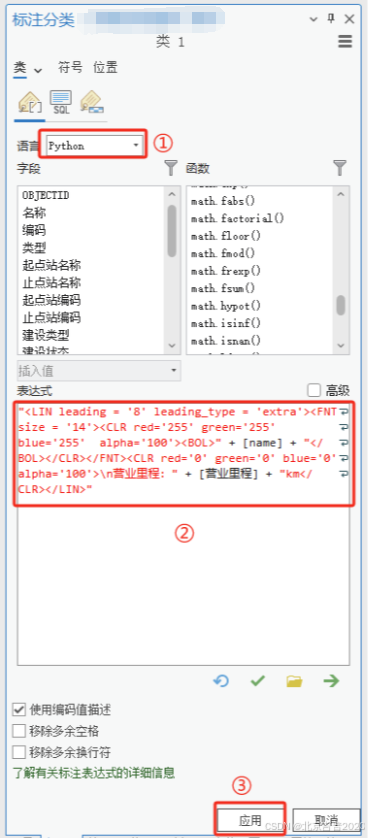

2.设置标注表达式：选择python语言，输入表达式，点击应用

表达式内容如下，主要使用了格式化标签语法：

"<LIN leading = '8' leading_type = 'extra'><FNT size = '14'><CLR red='255' green='255' blue='255'  alpha='100'><BOL>" + [name] + "</BOL></CLR></FNT><CLR red='0' green='0' blue='0' alpha='100'>\n营业里程：" + [营业里程] + "km</CLR></LIN>"

字符串用双引号引起来，格式化标签内部属性值使用单引号引起来，字符串通过+拼接

行间距设置：<LIN leading = '8' leading_type = 'extra'>...</LIN>

字体名称和字号设置：<FNT size = '14'>...</FNT>

字体颜色设置：<CLR red='255' green='255' blue='255'  alpha='100'>...</CLR>

粗体设置：<BOL>...</BOL>

换行设置：字符串中加入/n即可实现换行

字段引用：[name]

格式化标签语法官方参考：文本格式化标签—ArcGIS Pro | 文档

五、收工

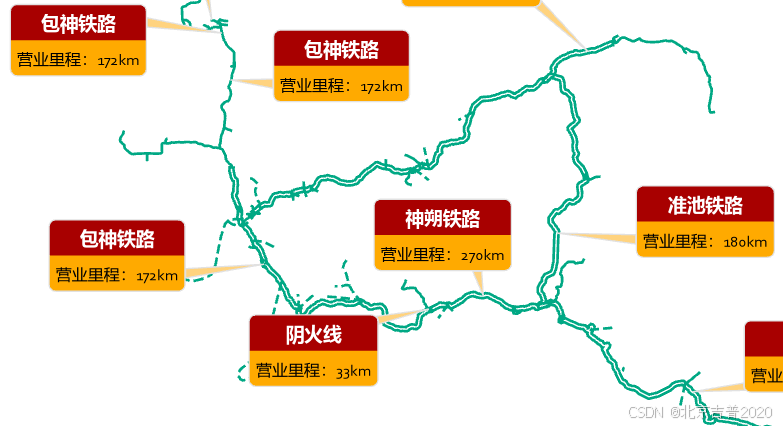

最终效果如下，可进一步转换为注记，对每个气泡进行手动调整
