项目五 51项目按键密码锁（矩阵键盘）

项目五 51项目按键密码锁（矩阵键盘）

【实验内容】

1.熟悉软件流程（Proteus 8 Professional，Keil uVision5），熟悉烧录流程，熟悉51芯片的引脚。

2.编写程序代码

3.用软件搭建实验电路，用矩阵键盘实现按键密码锁的功能。

【实验原理】

本项目是一个简单的密码输入系统，通过矩阵按键输入密码，并在LCD1602上显示输入的密码。下面是这个系统的实验原理：

1.初始化LCD模块，显示"Password:"提示输入密码。

2.进入主循环，在循环中不断检测是否有按键被按下。

3.如果检测到按键被按下，根据按下的按键编号执行相应操作。

4.如果按下的是数字键（S1~S10），将按下的数字与已输入的密码组合起来，最多允许输入5位密码。

5.每次按下数字键后，更新LCD屏幕上显示的密码。

6.如果按下的是确认键（S11），则判断输入的密码是否等于正确的密码（这里设定的正确密码为12345）。

如果密码正确，则在LCD上显示"-OPEN"表示开锁成功，同时清空密码和计数，更新LCD显示。

如果密码错误，则在LCD上显示"ERROR"表示输入错误，同时清空密码和计数，更新LCD显示。

7.如果按下的是取消键（S12），则清空密码和计数，更新LCD显示。

通过这段代码，可以实现一个简单的密码输入系统，用户可以通过按键输入密码，并根据输入结果在LCD上显示开锁状态。

【实验记录与结果分析】

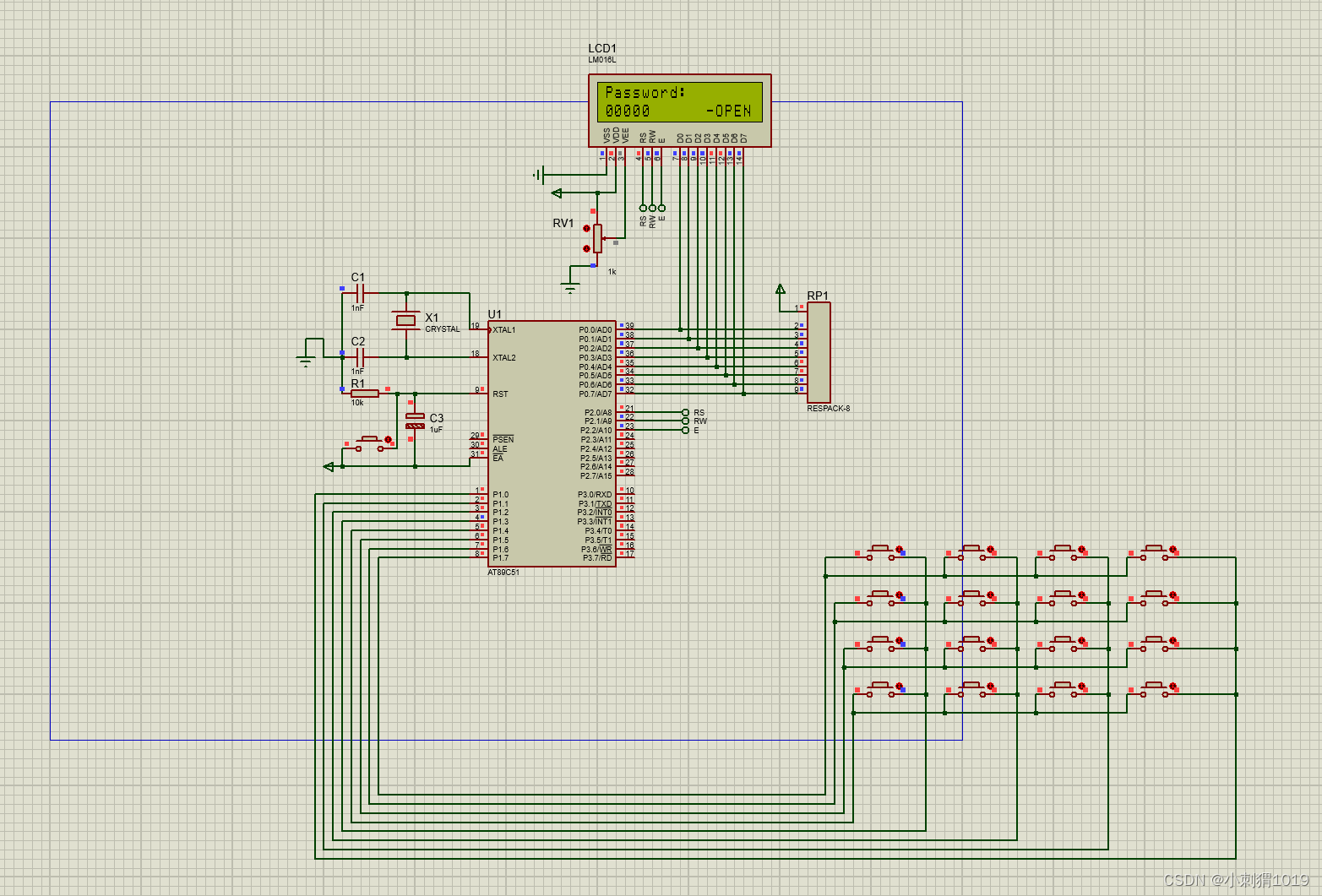

电路原理图：

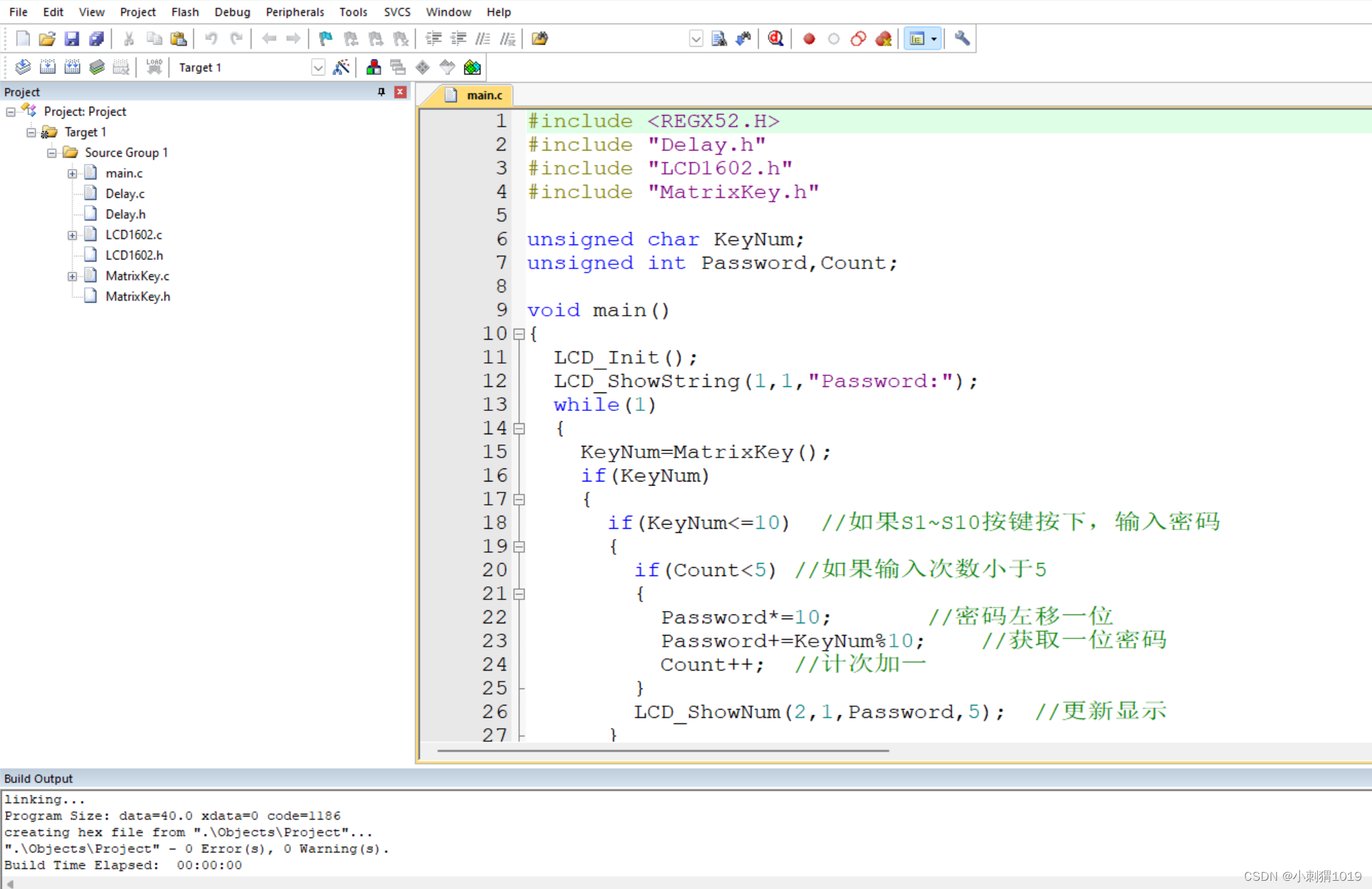

程序代码

代码：

#include <REGX52.H>

#include "Delay.h"

#include "LCD1602.h"
