项目二 51项目数码管倒计时

项目二  51项目数码管倒计时

【实验内容】

1. 熟悉软件流程（Proteus 8 Professional，Keil uVision5），熟悉烧录流程，熟悉51芯片的引脚。
2. 了解51单片机数码管的控制方法；
3. 掌握使用定时器进行倒计时的方法；
4. 实现数码管倒计时功能并在倒计时结束时停止。

【实验原理】

该实验利用51单片机控制数码管进行倒计时显示。通过控制两个数码管的开启和关闭，将倒计时的十位数和个位数分别显示在两个数码管上。使用定时器进行时间的控制，每经过一定的时间间隔，倒计时数减少1，直到倒计时结束（00）为止。

【实验记录与结果分析】

实验的结果是数码管会从99开始逐渐倒计时至00，并且倒计时会不断循环重复。具体分析如下：

1.实验开始时，延时1秒后，count被初始化为99，V17被初始化为0。

2.进入while循环后，V17自增1，当V17等于17时，V17被重置为0，此时count减1。这样设计的目的是为了控制倒计时速度，每经过17次循环，count减少1，相当于倒计时速度变为原来的1/17。

3.设置LED_0为低电平，LED_1为高电平，P2端口输出对应count的十位数码管的值，延时30ms。

4.设置LED_0为高电平，LED_1为低电平，P2端口输出对应count的个位数码管的值，延时30ms。

5.循环重复步骤2-4，实现倒计时的显示效果。

实验结果分析：通过以上逻辑，数码管将会从99开始逐渐倒计时至00，并且在每次倒计时过程中，数码管会显示相应的数字。当倒计时完成后，又会重新开始倒计时。

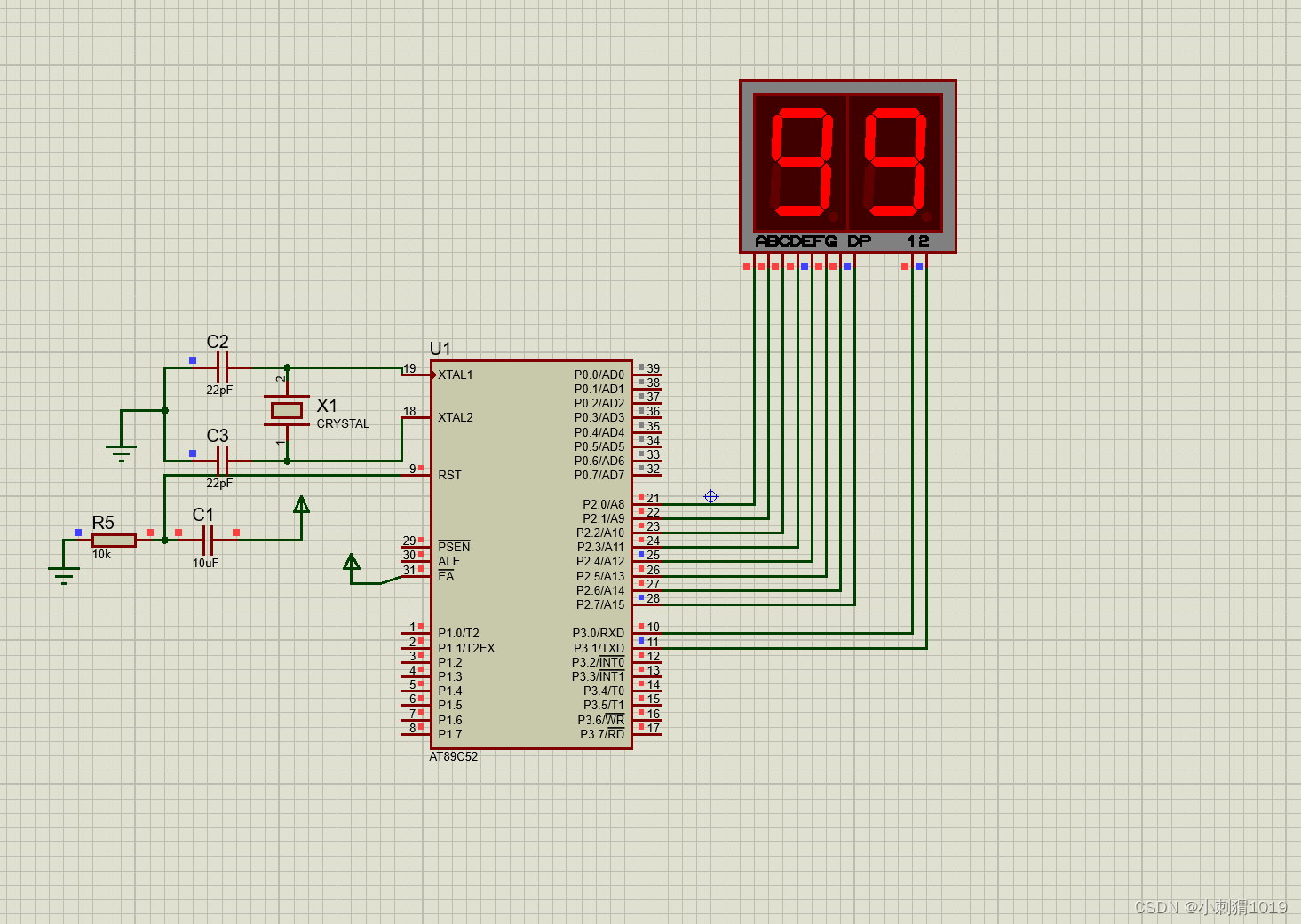

【电路原理图】

该电路包含一个8051系列单片机、两个数码管、两个NPN型晶体管、两个电阻和一个电容。其中，P2口连接了两个数码管的a~g、dp引脚，P3口连接了两个晶体管的基极。

当单片机工作时，输出控制信号使得LED_0和LED_1分别处于低电平和高电平状态。同时，将P2口输出对应count数码管对应的值，实现数码管的显示效果。在延时的过程中，通过调用delay()函数，使程序暂停一段时间，从而实现倒计时的效果。最后，通过两个晶体管的控制，实现对数码管的开关控制。

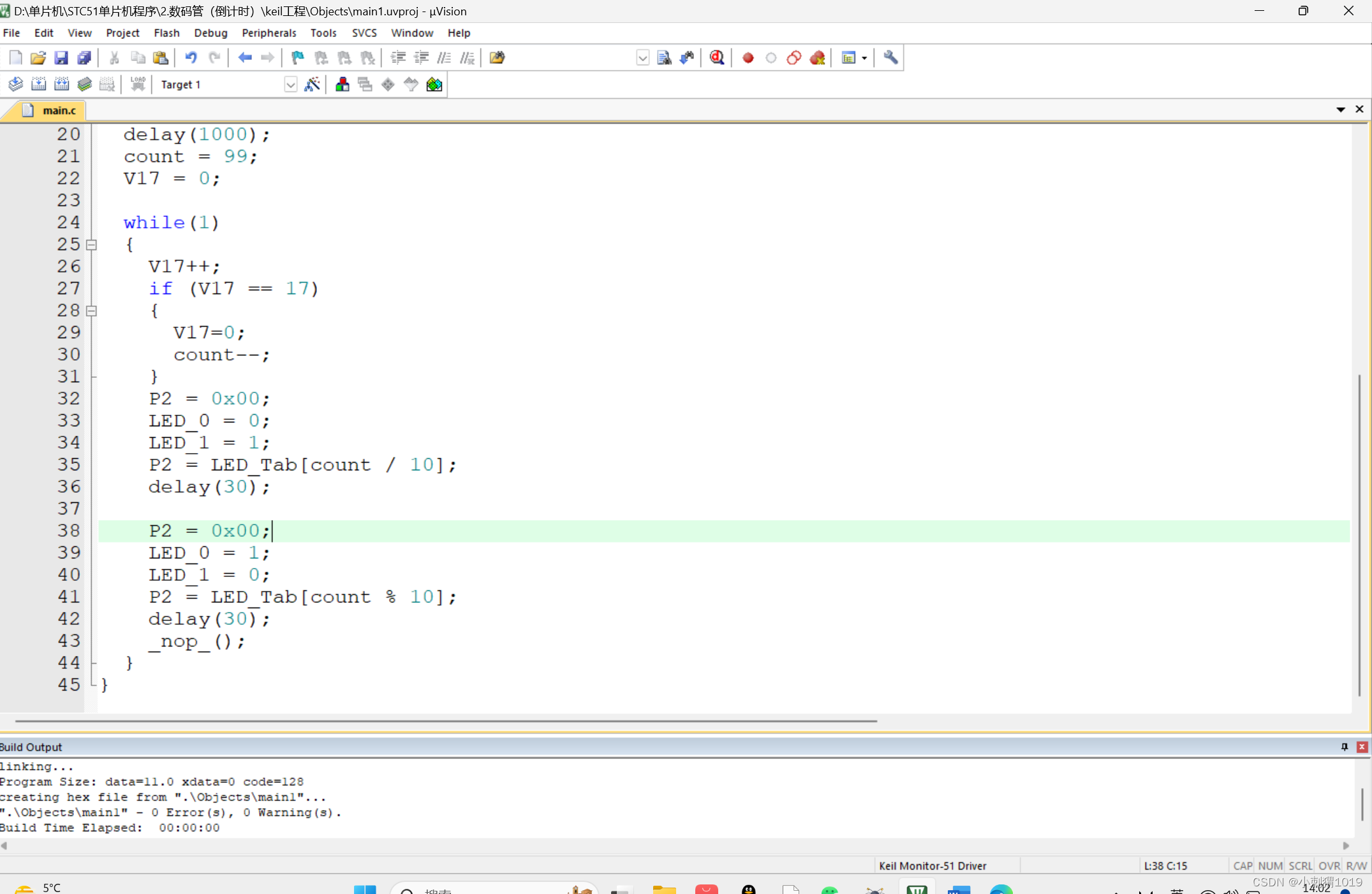

【程序代码】

#include <reg51.h>
