并发回应服务器与客户端的设计

linux中的socket

Socket是Linux跨进程通信（IPC，Inter Process Communication，详情参考：Linux进程间通信方式总结）方式的一种。相比于其他IPC方式，Socket更牛的地方在于，它不仅仅可以做到同一台主机内跨进程通信，它还可以做到不同主机间的跨进程通信。根据通信域的不同可以划分成2种：Unix domain socket 和 Internet domain socket。

Socket工作示意图和原理图：

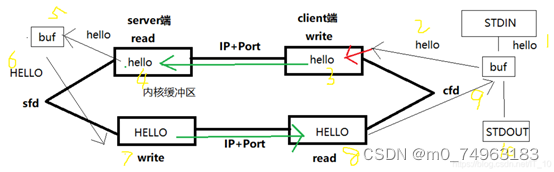

图 1 数据处理原理图

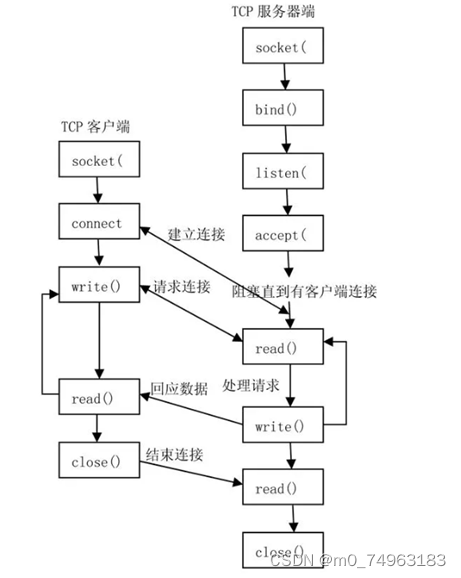

图 2 工作流程示意图



 Linux中的信号

信号（IPC）最初是UNIX系统响应某些状况而产生的事件，进程在接收到信号时会采取相应的行动。简单来说信号是操作系统（内核）响应某些条件而产生的一个事件(给进程)。进程之间无法通信，可以使用信号来解决。

信号时由于某些错误条件而生成的，如内存段冲突，浮点处理器错误或非法指令等。他们由shell和终端处理器生成来引起中断，他们还可以作为在进程中传递消息或修改行为的一种方式，明确地由一个进程发送给另外一个进程。

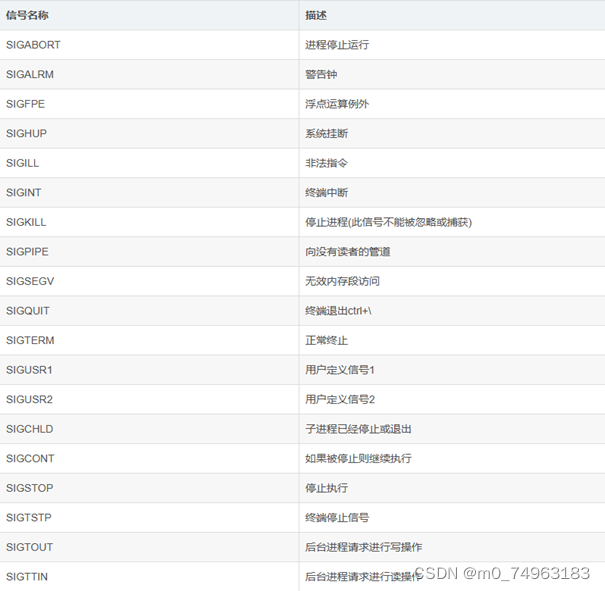

linux中常用信号：



设计方案

1.客户端

用户在终端运行客户端程序，命令格式如下：

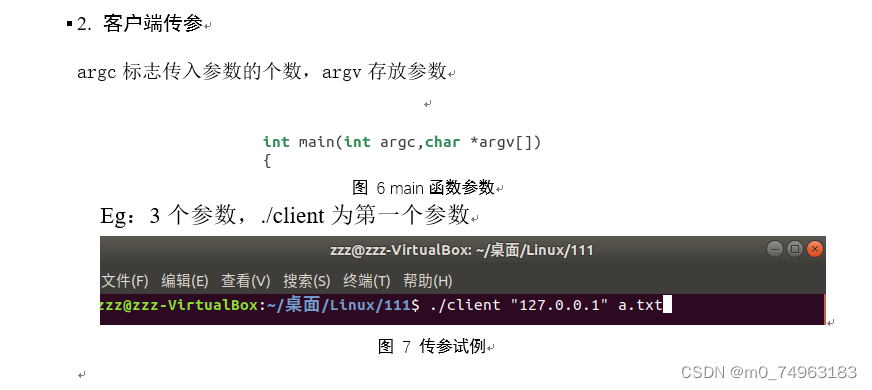

$>./client <server IP address> [< data.txt]

以上命令格式中服务器IP地址不可省略(一般测试时为127.0.0.1)；方括号中的重定向可以没有，当没有重定向文件时，用户键盘输入为客户端发送给服务器的数据来源，每当用户按下回车键时，此行输入会被发送至服务端，并在客户端回显(来自服务端的回应)，当用户在键盘上按下Ctrl D时，客户端程序结束；当有重定向文件时，客户端将文件中数据逐行发送至服务端，发送完毕且回显完毕结束程序，全过程用户无需键盘输入。

2.服务端

服务器程序在终端中以如下格式后台运行：

$>./server &

主进程做好套接字准备后会阻塞在accept上等待哭护短请求到达；当客户端请求到达时，服务器主进程需要创建子进程为客户端服务；结束时子进程退出，主进程通过信号处理调用waitpid回收子进程；服务器可以同时处理多个客户端的请求。

具体实现

1.客户端与服务器的套接字初始化配置

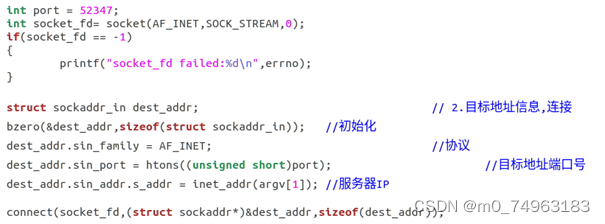

图 4客户端socket配置

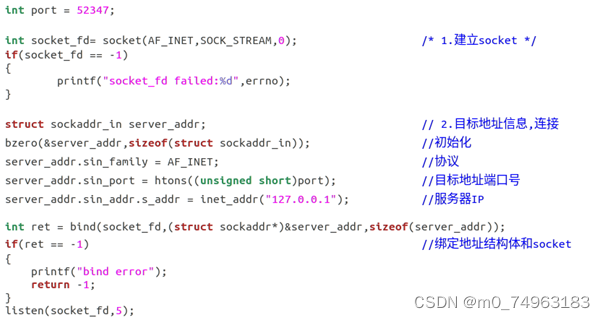

图 5服务器socket配置





3.客户端数据传输

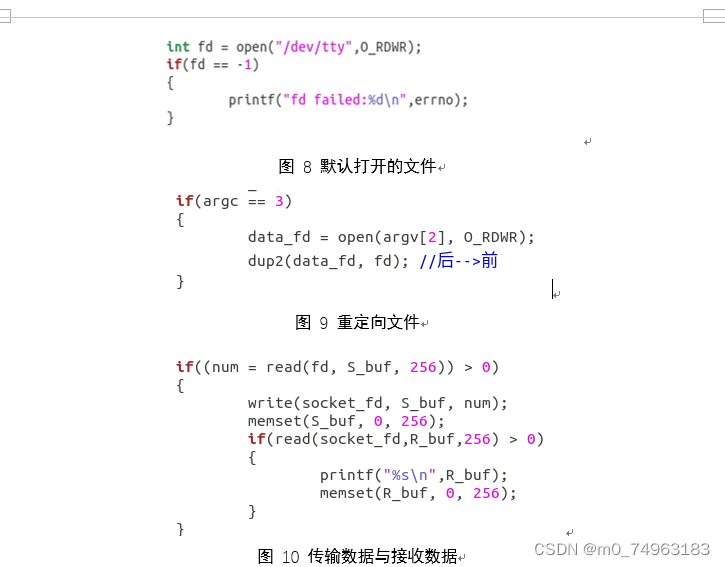

无重定向文件时，因为控制终端(/dev/tty)如果当前进程有控制终端(Controlling Terminal)的话，那么/dev/tty就是当前进程的控制终端的设备特殊文件。所以能够在当前终端直接进行输入，不满足参数为3个所以不进行重定向，通过read读取终端输入的数据读到buf里面，buf相当于中间变量，然后在将buf里的数据write写到套接字socket_fd里面，然后清空一下buf，然后下边一个if判断，观察的是服务器有没有回传数据，如果有的话就在终端上打印出来，(向服务器写着，客户端读者)

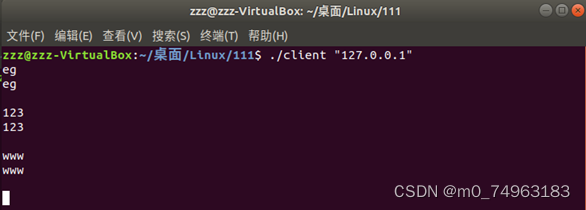

                         图 11 无重定向文件测试

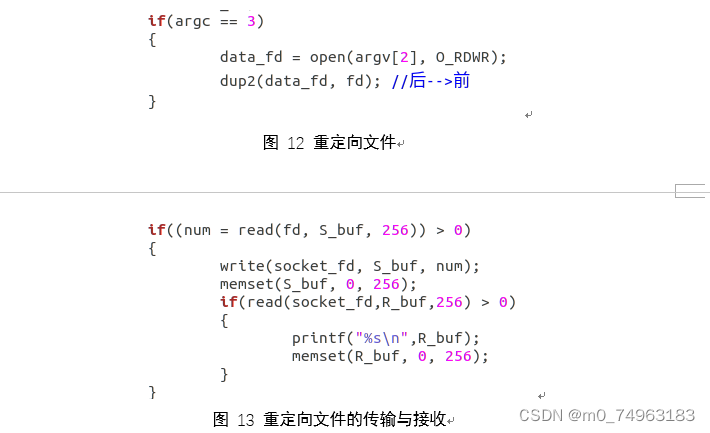

有重定向文件时，argc == 3，所以进行重定向，现在开始指向终端的文件描述符指向data_fd指向的地方，及重定向文件，所以图（）的fd指的是data_fd，将重定向文件一行一行读出来放到buf进行传输，传输完成之后，回显到客户端终端





                                         图 14 重定向文件的测试

4.创建多个进程和回收进程

只要有一个连接就会fork一个子进程，然后这样就能实现多个客户端共同与服务器进行通信的目的，里面对数据的处理都是相同的，pid == 0时就是在子进程里，pid > 0，就是在父进程里面，在父进程里面当接收到SIGCHLD信号时，调用catch_child函数（内核调用），在函数里通过waitpid回收子进程，因为每次都只能回收一个子进程，所有要使用while循环，回收之后打印一下回收的子进程号。

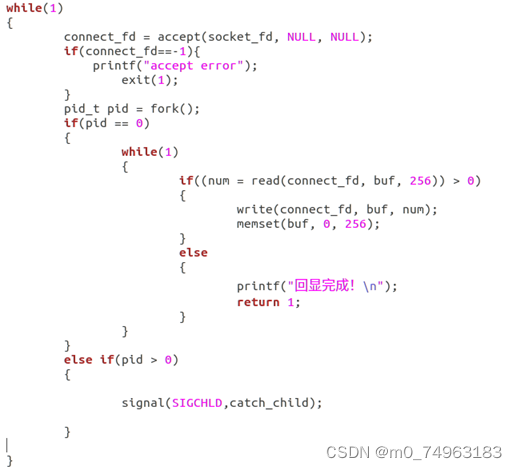

 图 15 服务器创建进程和处理数据核心代码

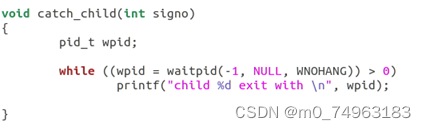

 图 16 回收子进程的函数（内核调用）

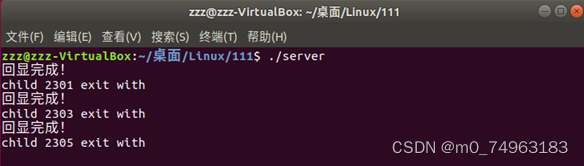

 图 17 服务器的终端显示

五、测试

开始时一个server进程(最下边)

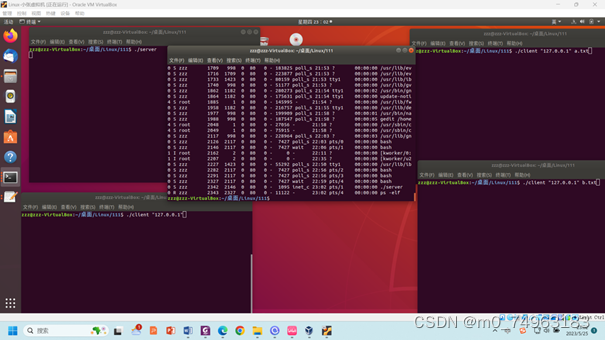

 图 18 开启服务器，客户端不开启

通过ps –elf我们看到数据传输结束还是只有一个server进程，证明我们的子进程回收程序正常运行了。

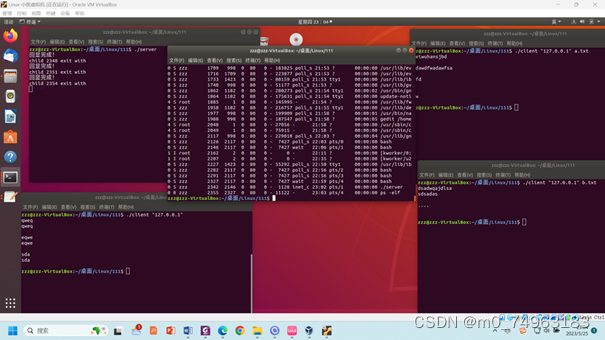

图 19 开启服务器和客户端



附录（源代码）

客户端代码：

#include <stdio.h>

#include <sys/types.h>

#include <sys/socket.h>

#include <unistd.h>

#include <netinet/in.h>

#include <string.h>

#include <fcntl.h>

#include <errno.h>

#include <arpa/inet.h>

int main(int argc,char *argv[])

{

       int port = 52347;

       int socket_fd= socket(AF_INET,SOCK_STREAM,0);

       if(socket_fd == -1)

       {

              printf("socket_fd failed:%d\n",errno);

       }



       struct sockaddr_in dest_addr;                            // 2.目标地址信息,连接

       bzero(&dest_addr,sizeof(struct sockaddr_in));   //初始化

       dest_addr.sin_family = AF_INET;                             //协议

           dest_addr.sin_port = htons((unsigned short)port);               //目标地址端口号

           dest_addr.sin_addr.s_addr = inet_addr(argv[1]); //服务器IP

       connect(socket_fd,(struct sockaddr*)&dest_addr,sizeof(dest_addr));

       //操作

       char S_buf[256] = "";

       char R_buf[256] = "";

       int fd = open("/dev/tty",O_RDWR);

       if(fd == -1)

       {

              printf("fd failed:%d\n",errno);

       }

       int data_fd;

       if(argc == 3)

       {

              data_fd = open(argv[2], O_RDWR);

              dup2(data_fd, fd); //后-->前

       }

       int num;

       while(1)

       {

              if((num = read(fd, S_buf, 256)) > 0)

              {

                     write(socket_fd, S_buf, num);

                     memset(S_buf, 0, 256);

                     if(read(socket_fd,R_buf,256) > 0)

                     {

                            printf("%s\n",R_buf);

                            memset(R_buf, 0, 256);

                     }

              }

              else

              {

                     return 0;

              }

       }

       close(fd);

       close(data_fd);

       //close(socket_fd);

       return 0;

}

服务器代码：

#include<stdio.h>

#include<stdlib.h>

#include <unistd.h>

#include<string.h>

#include <fcntl.h>

#include <sys/types.h>          /* See NOTES */

#include <sys/socket.h>

#include <errno.h>

#include <arpa/inet.h>

#include <signal.h>

#include <sys/wait.h>

#include <pthread.h>

void catch_child(int signo)

{

       pid_t wpid;

       while ((wpid = waitpid(-1, NULL, WNOHANG)) > 0)

              printf("child %d exit with \n", wpid);

}

int main()

{

       int port = 52347;

       int socket_fd= socket(AF_INET,SOCK_STREAM,0);              /* 1.建立socket */

       if(socket_fd == -1)

       {

              printf("socket_fd failed:%d",errno);

       }

      struct sockaddr_in server_addr;                                // 2.目标地址信息,连接

       bzero(&server_addr,sizeof(struct sockaddr_in));              //初始化

       server_addr.sin_family = AF_INET;                          //协议

   server_addr.sin_port = htons((unsigned short)port);             //目标地址端口号

   server_addr.sin_addr.s_addr = inet_addr("127.0.0.1");         //服务器IP

       int ret = bind(socket_fd,(struct     sockaddr*)&server_addr,sizeof(server_addr));

       if(ret == -1)                                              //绑定地址结构体和socket

       {

           printf("bind error");

           return -1;

           }

       listen(socket_fd,5);

       //操作ser

       int connect_fd;

       char buf[256] = "";

       int num;

       while(1)

       {

              connect_fd = accept(socket_fd, NULL, NULL);

              if(connect_fd==-1){

                  printf("accept error");

                     exit(1);

              }

             pid_t pid = fork();

              if(pid == 0)

              {

                     while(1)

                     {

                            if((num = read(connect_fd, buf, 256)) > 0)

                            {

                                   write(connect_fd, buf, num);

                                   memset(buf, 0, 256);

                            }

                            else

                            {

                                   printf("回显完成！\n");

                                   return 1;

                            }

                     }

              }

              else if(pid > 0)

              {

                     signal(SIGCHLD,catch_child);

              }

       }

       return 0;

}
