【STM32CubeMX】HAL库LED点灯

一、STM32开发环境搭建

（一）安装jdk环境

由于STM32CubeMX是Java实现的，需要安装jdk。通过链接进入jdk官网：

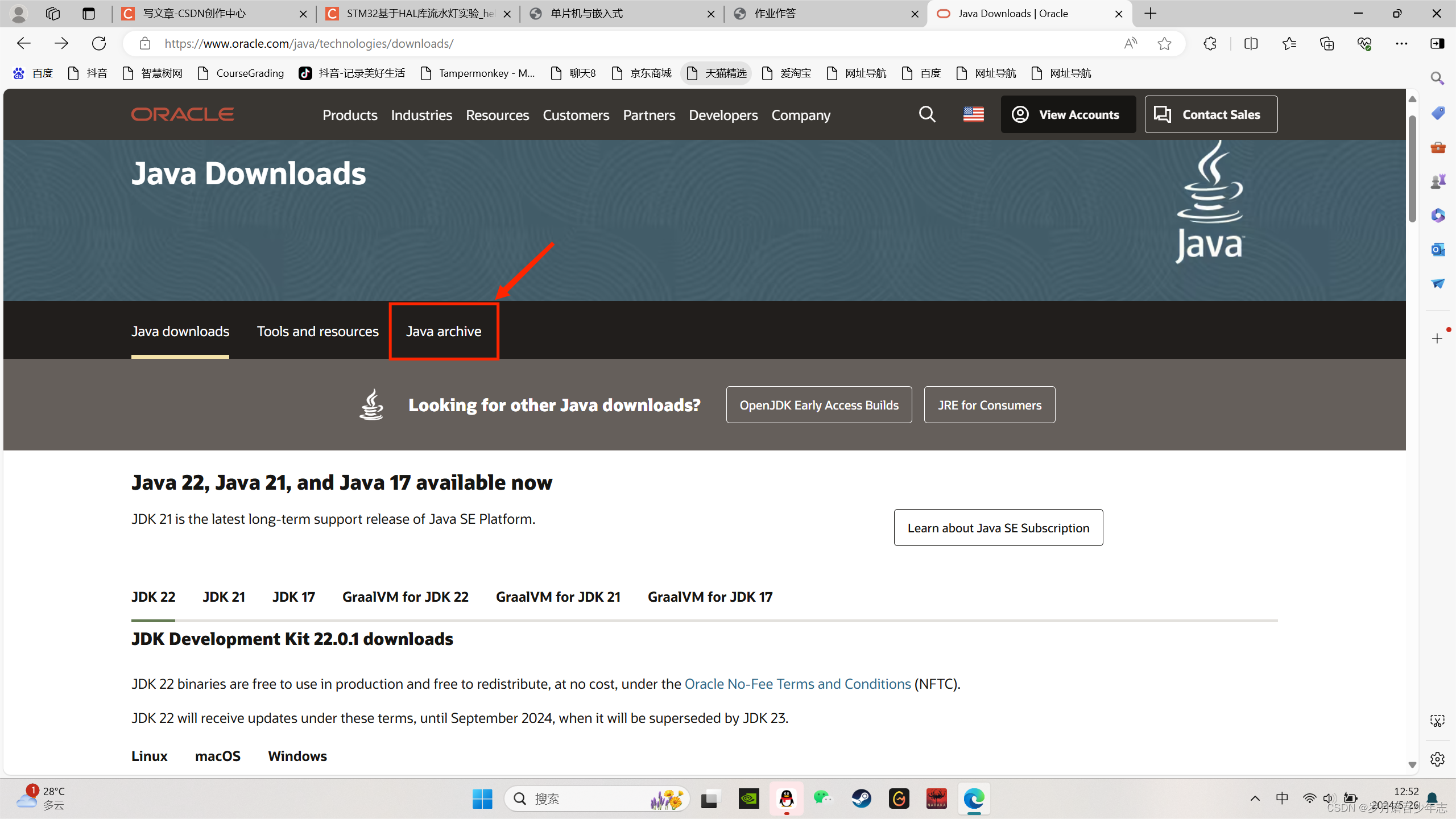

Java Downloads | Oraclehttps://www.oracle.com/java/technologies/javase-downloads.html进入之后，选择Java archive选项

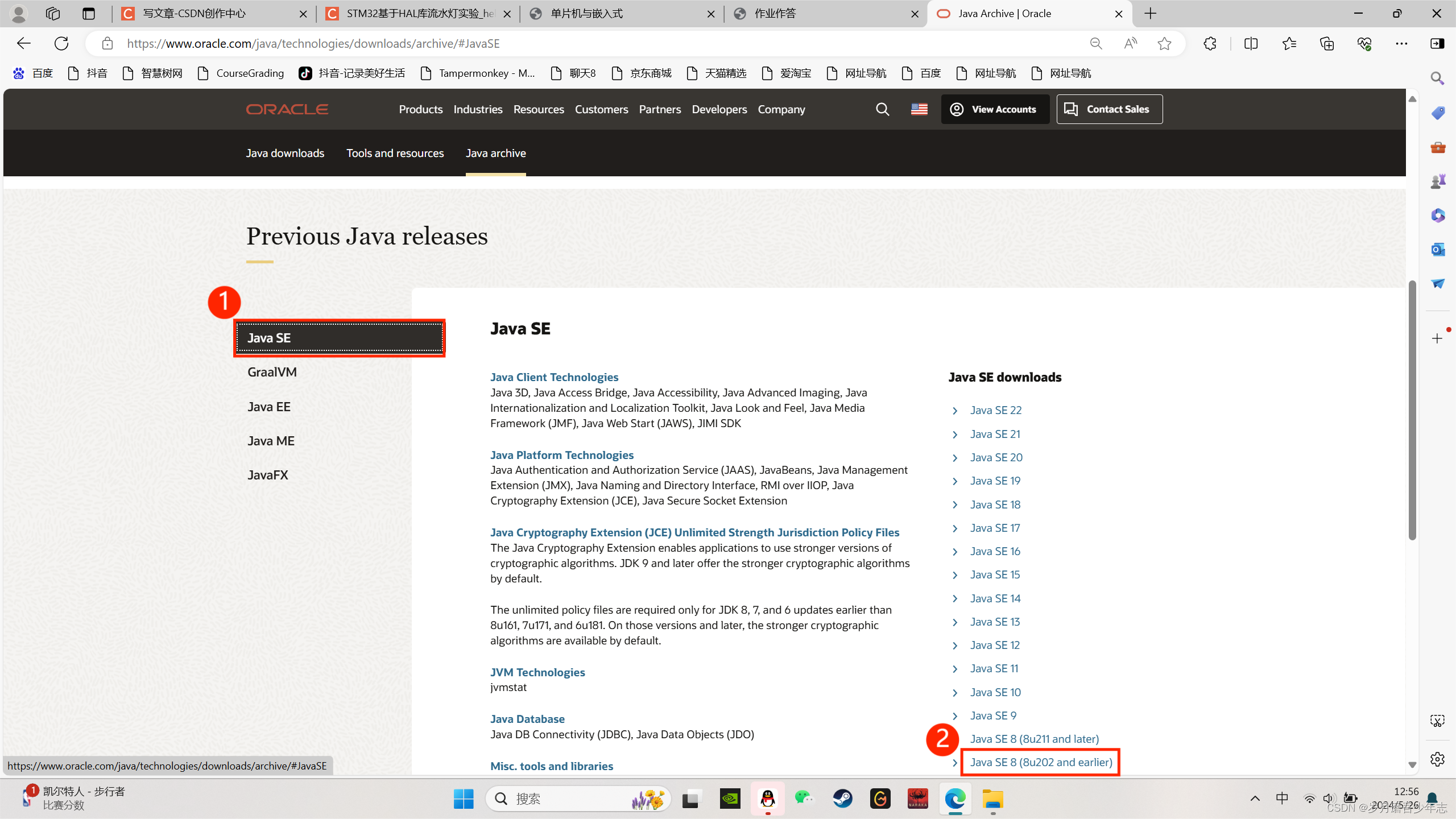

点击Java SE，选择8u202 and earlier这个版本的

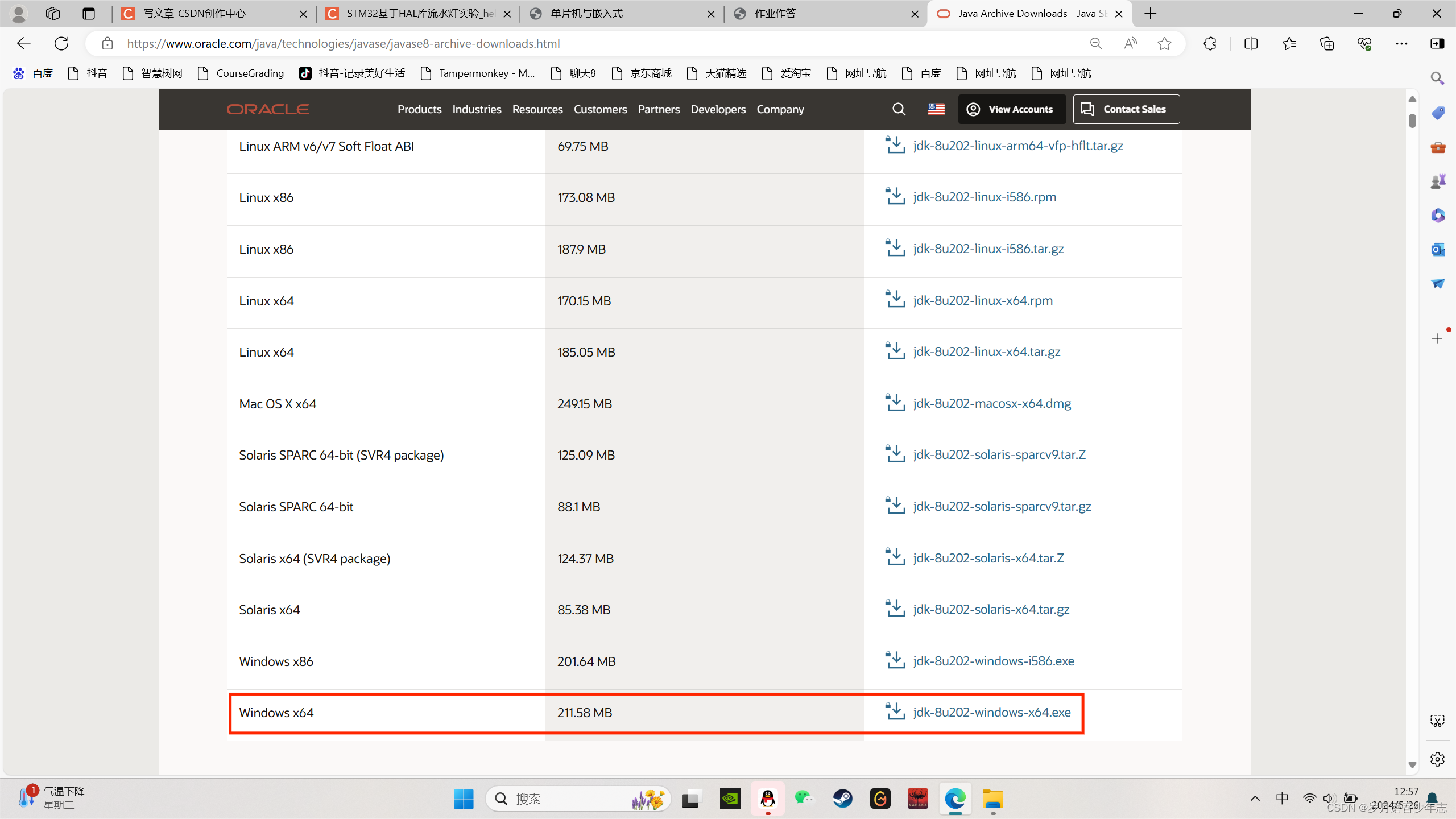

点击下载最下方Windows x64的jdk环境

（注：在点击下载之后，会弹出一个Oracle账户登录，没有注册需要先注册）

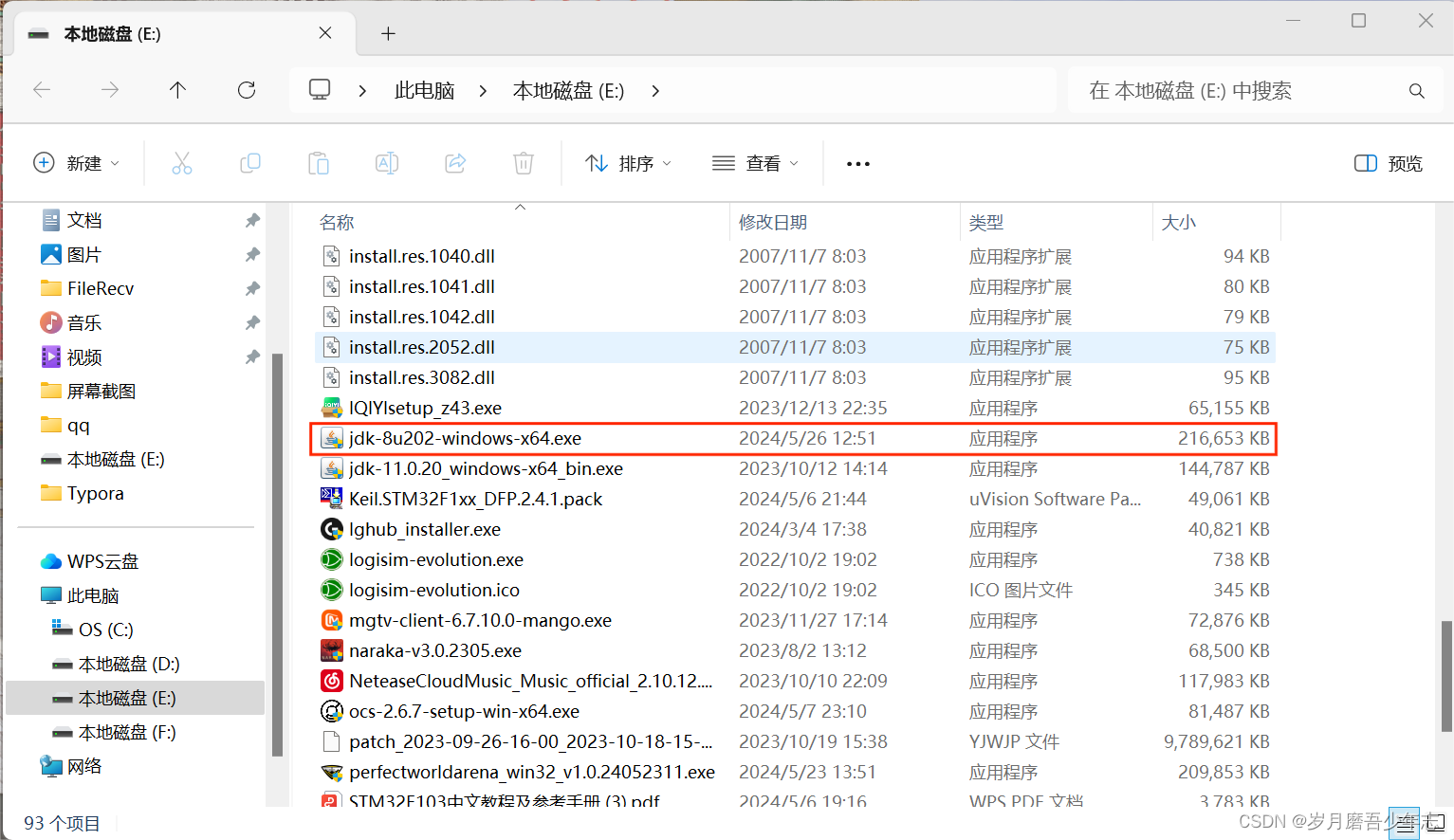

下载完成后，找到文件，双击安装

（二）安装STM32CubeMX

1.下载安装

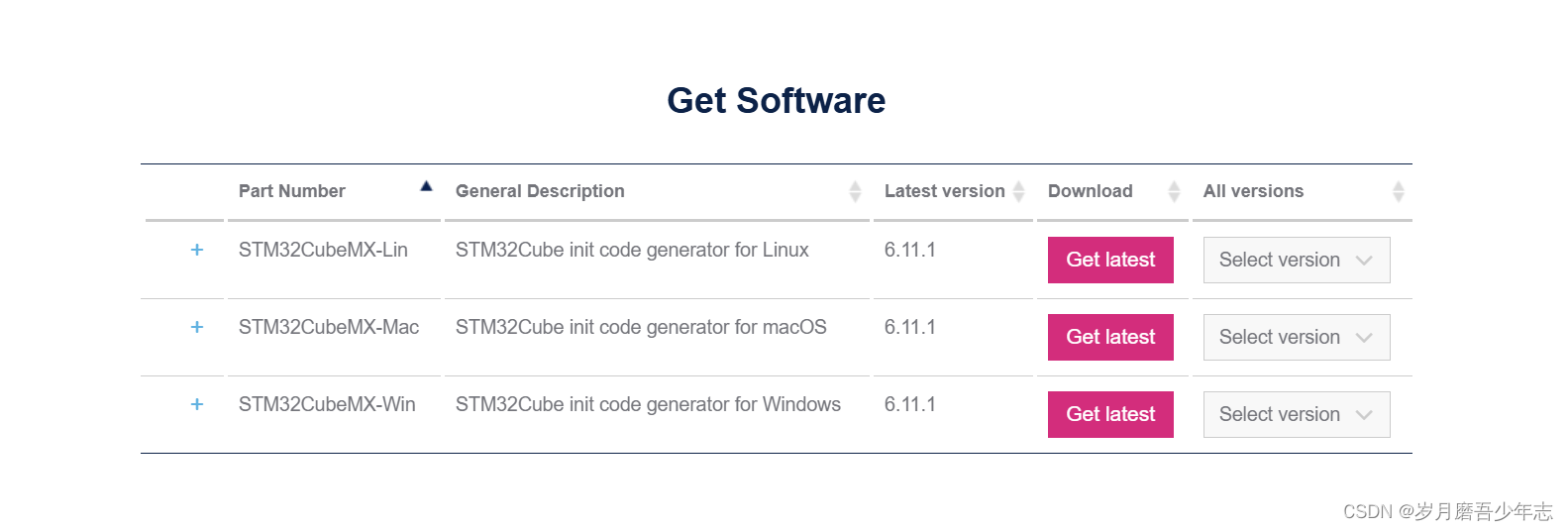

通过链接进入官网下载STM32CubeMX

https://www.st.com/en/development-tools/stm32cubemx.htmlhttps://www.st.com/en/development-tools/stm32cubemx.html 选择Windows版本下载

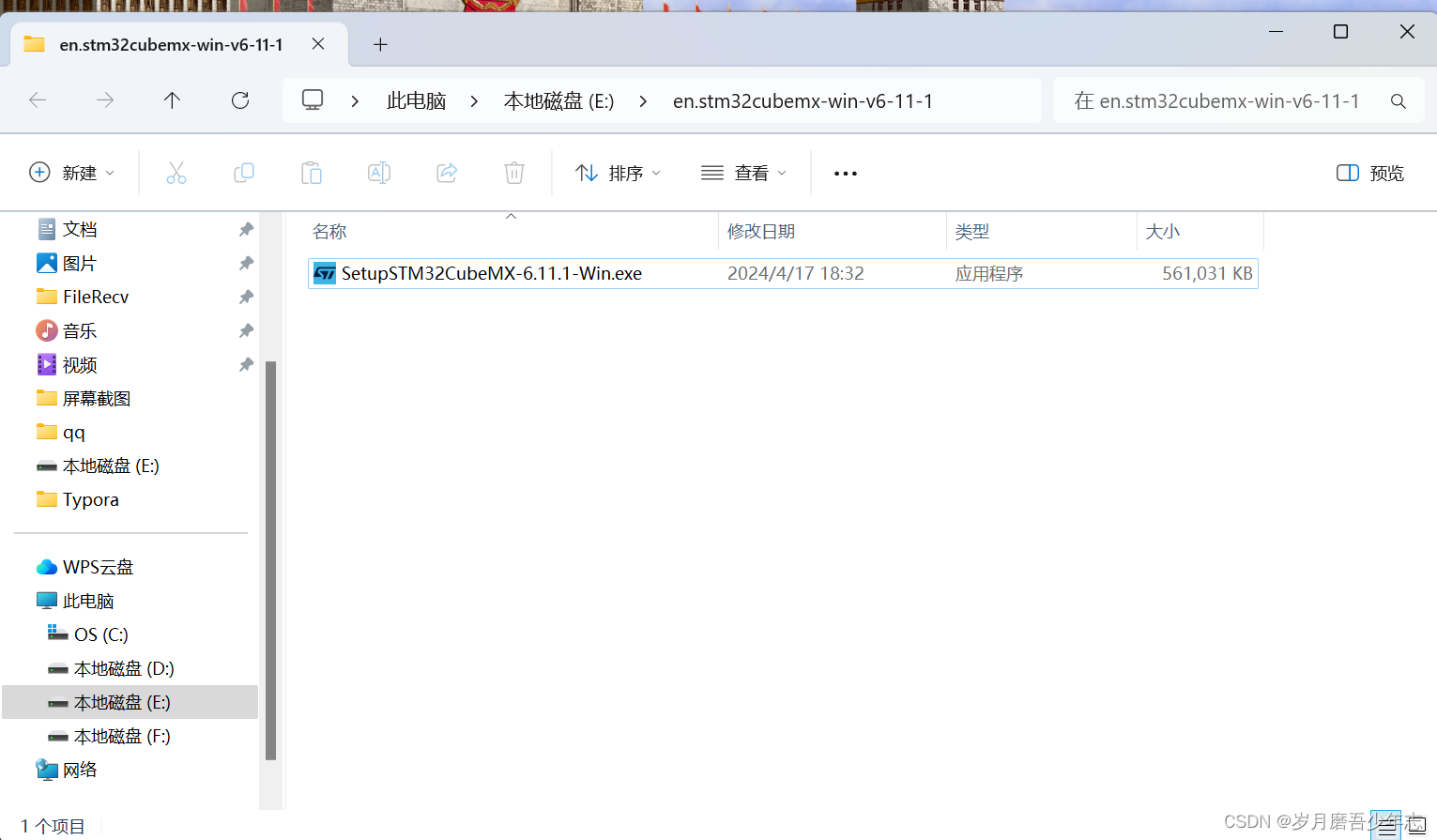

右键选择管理员身份运行

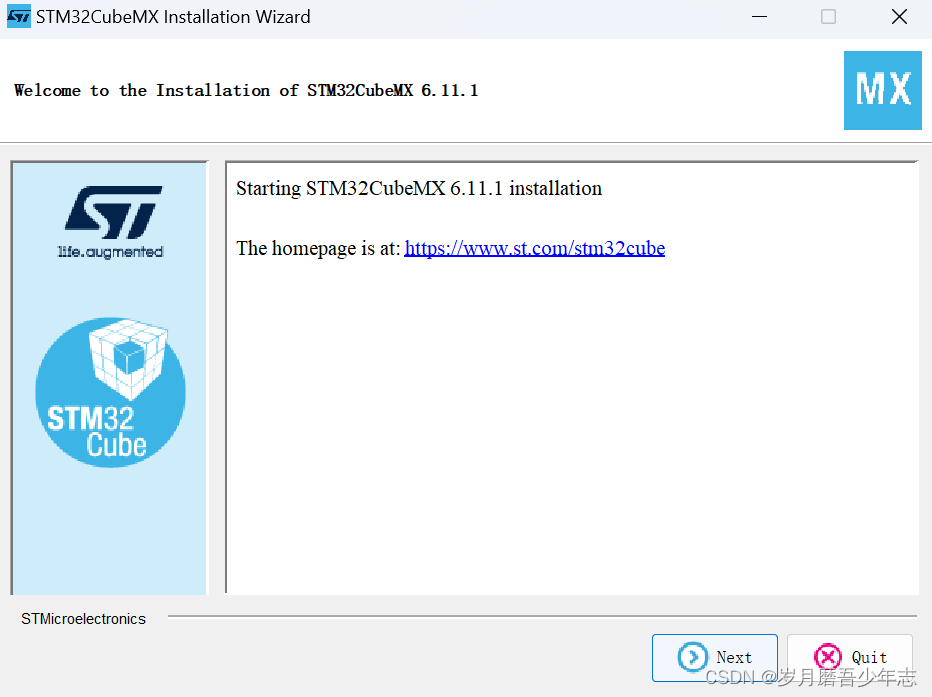

开始安装

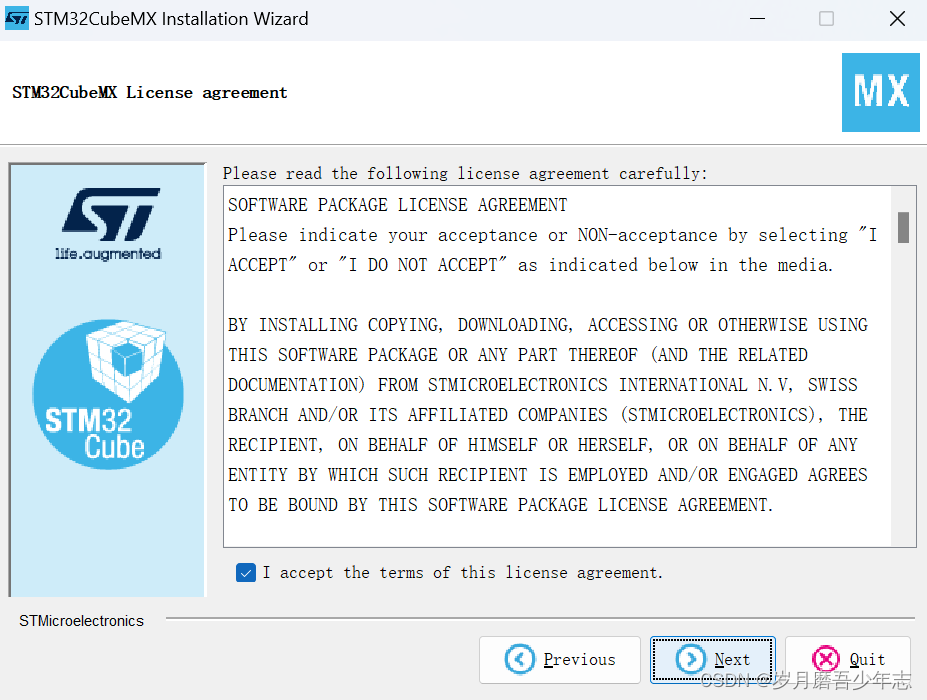

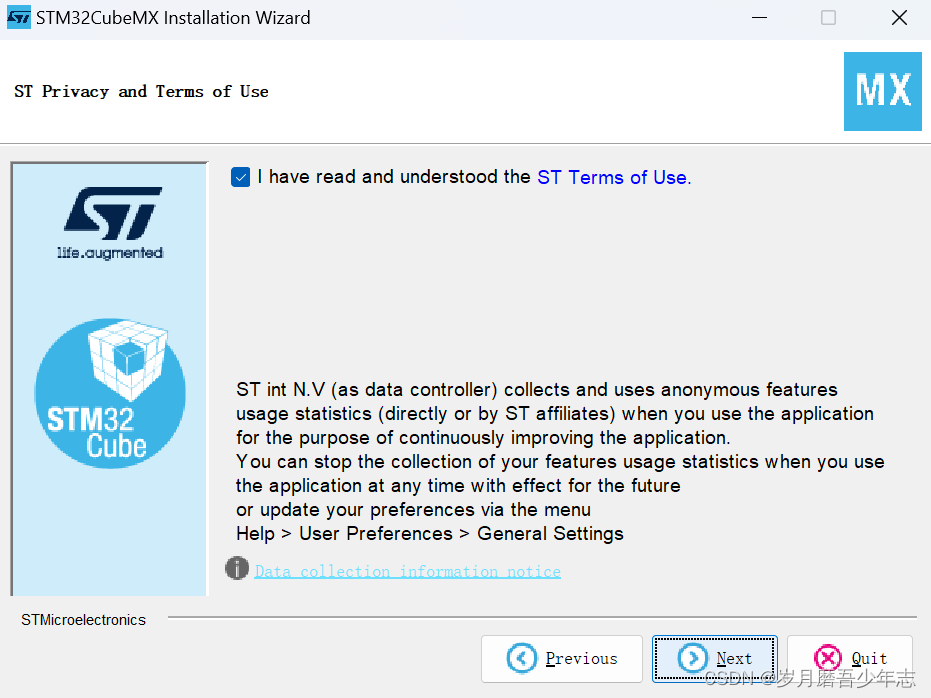

 勾选同意选项 ，点击Next

勾选已阅读，点击Next

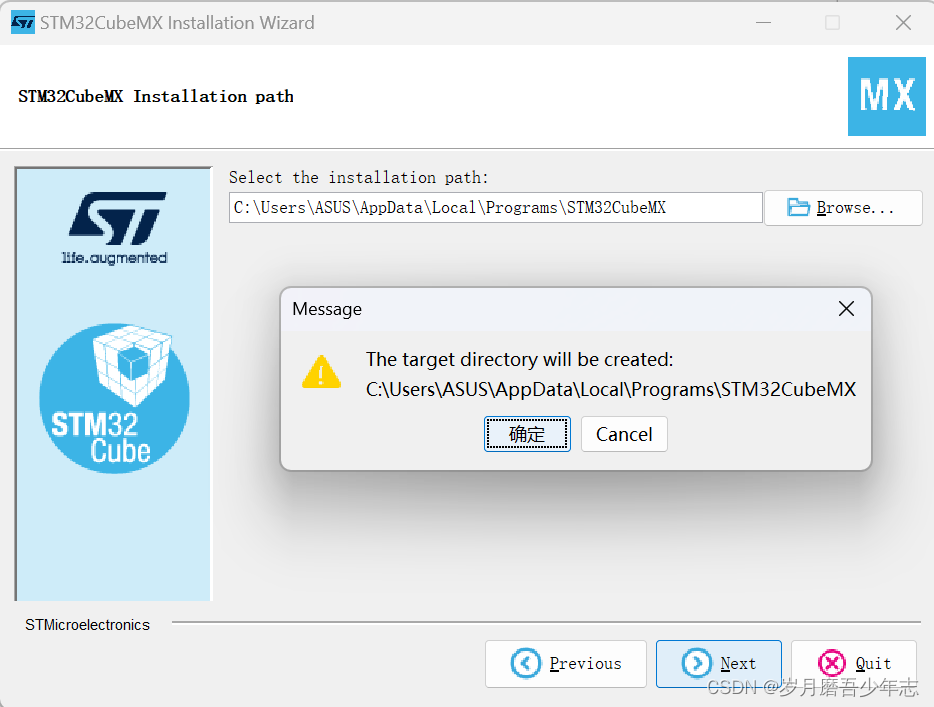

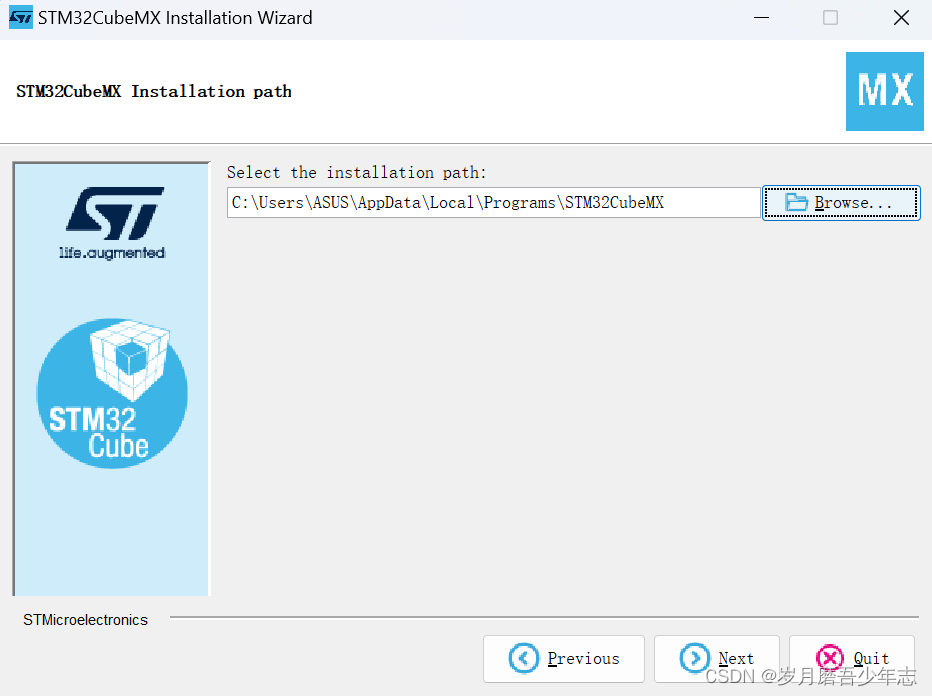

自行选择下载目录，点击Next

 点击确定

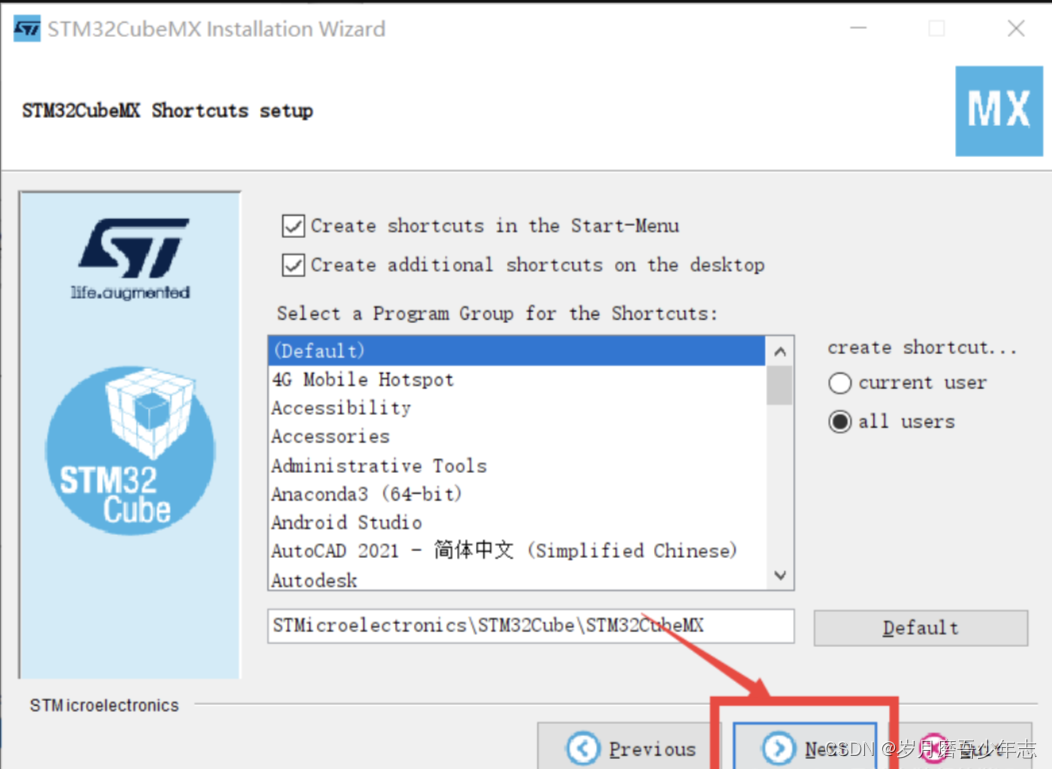

点击Next

点击Next

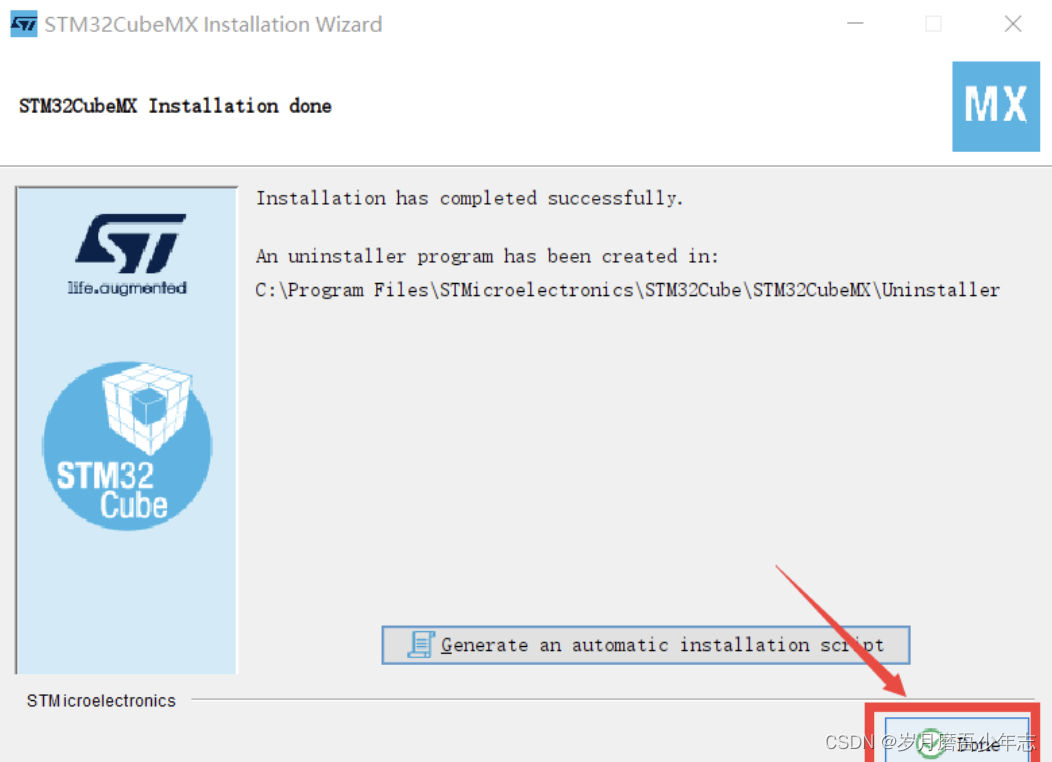

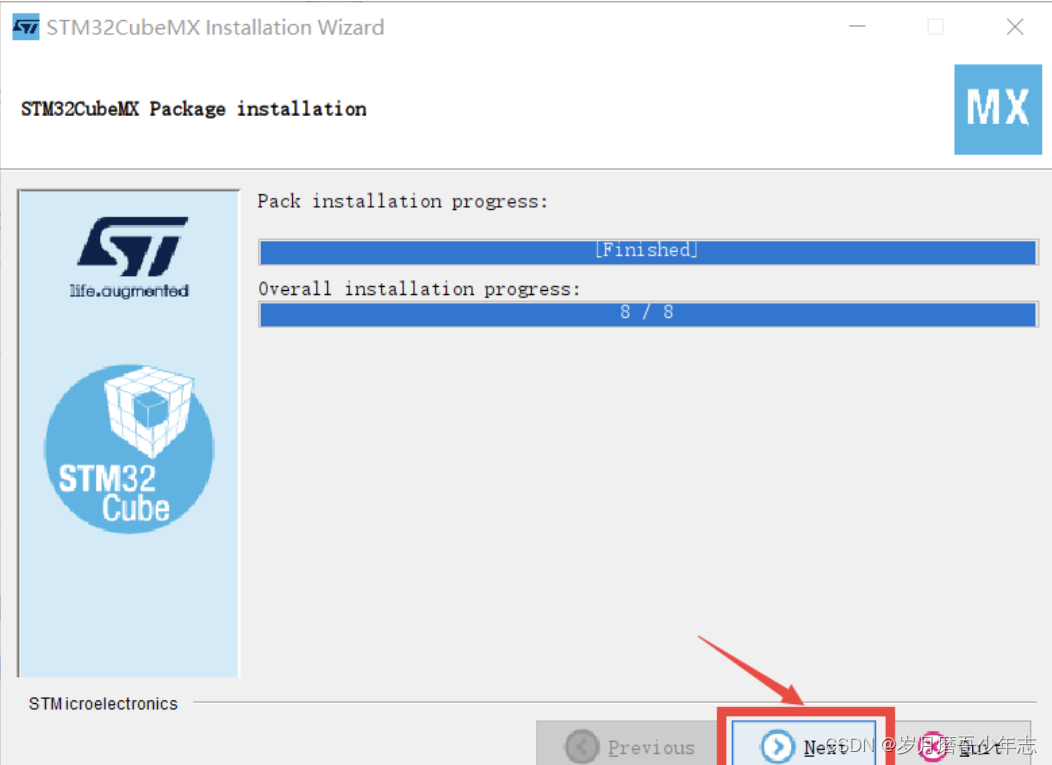

安装完成，点击Done

2.安装固件库

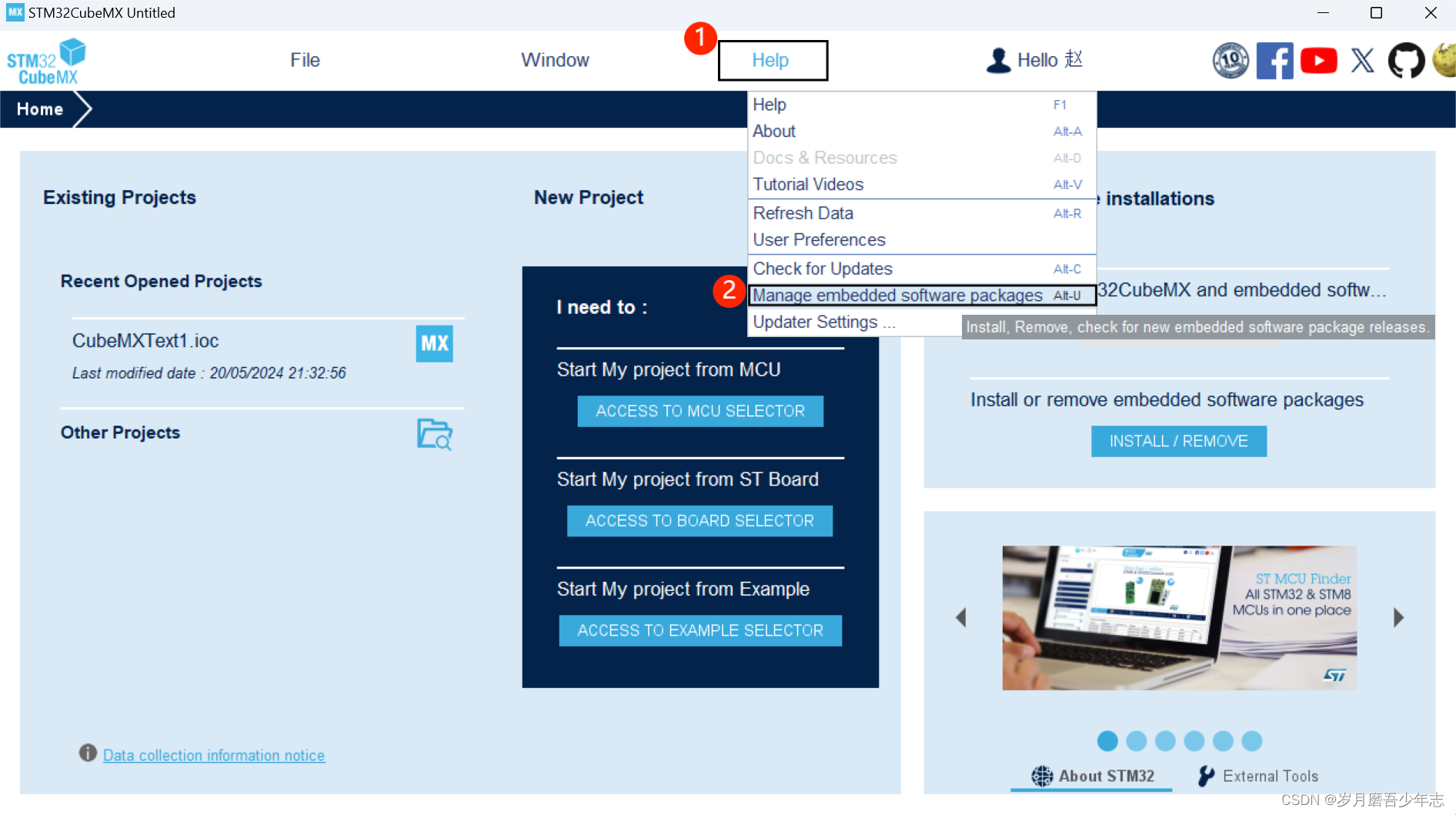

选择help，点击Manage...

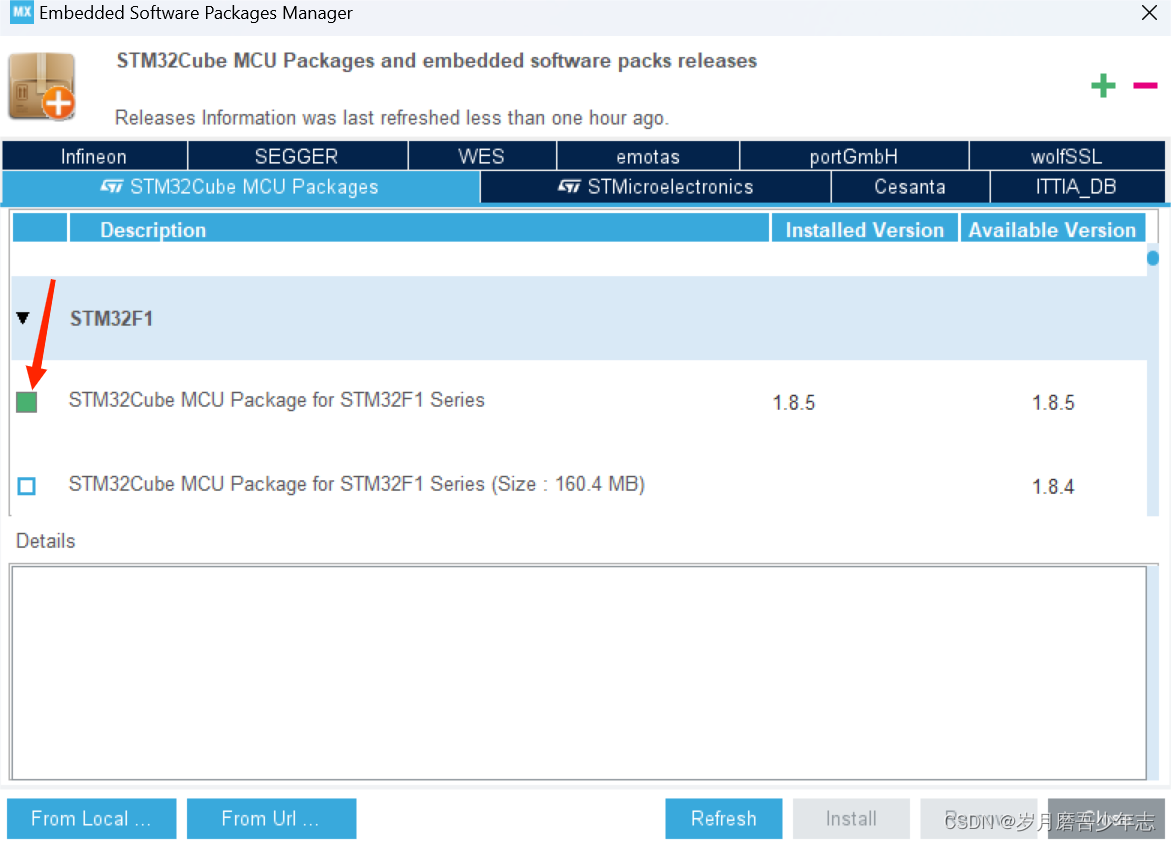

找到STM32F1, 下载1.8.5版本固件库

(注: 在点击Install之后，会弹出一个注册界面，未注册则需要先进行注册)

二、HAL库利用GPIO端口完成2只LED灯的周期闪烁

 （一）STM32CubeMX创建项目

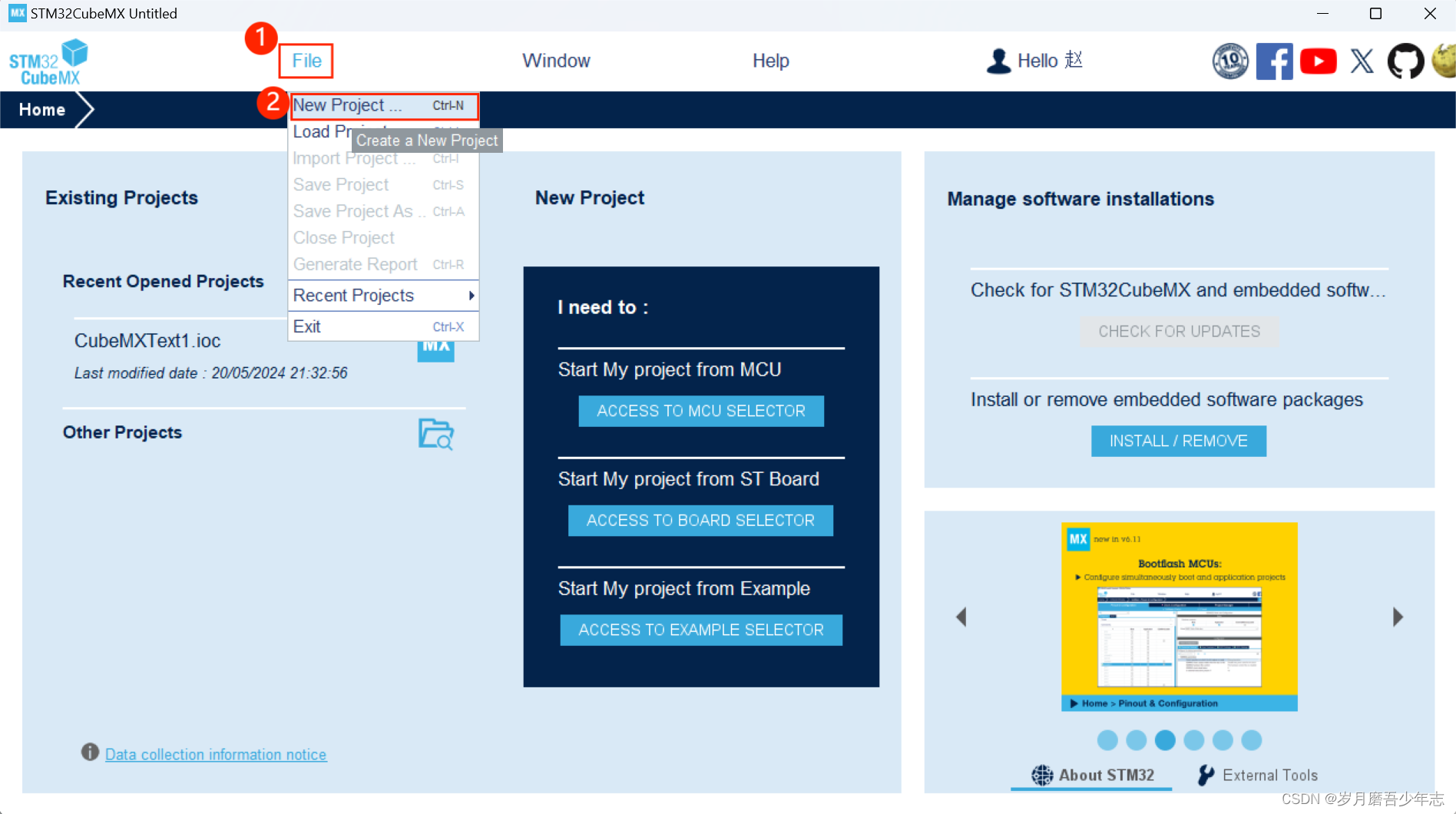

1.新建file，创建新项目

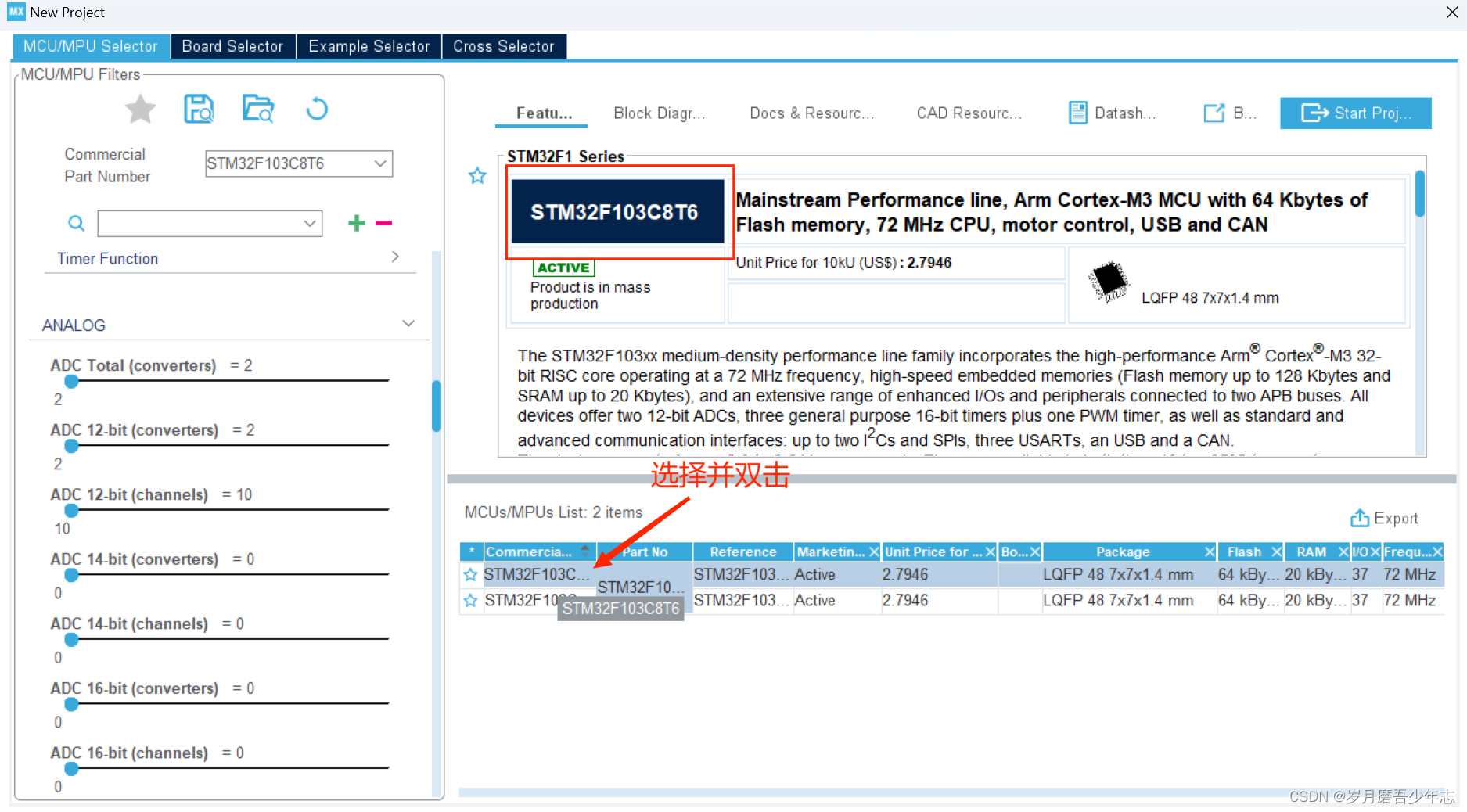

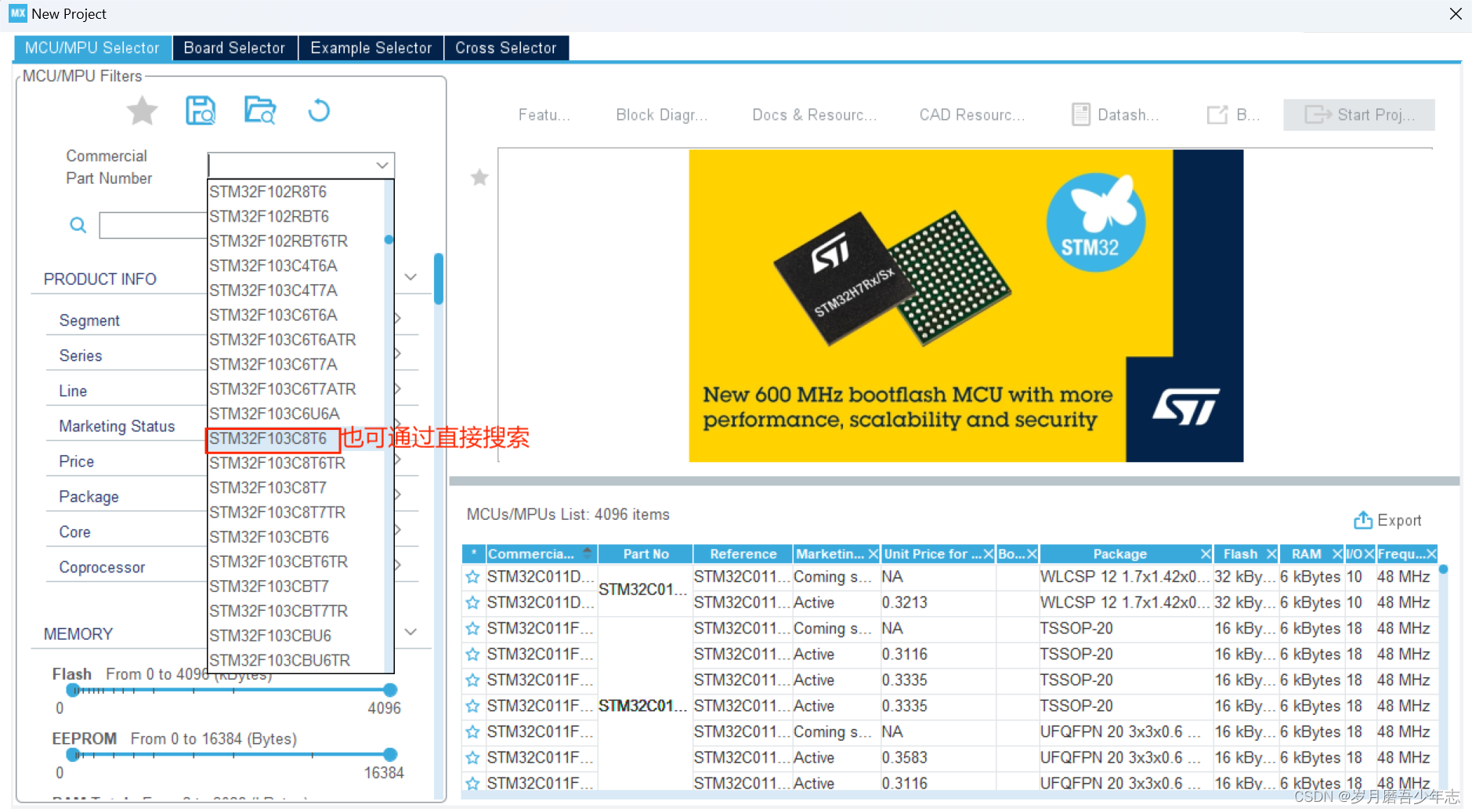

2.点击搜索并选择芯片STM32F103C8T6

3.双击创建

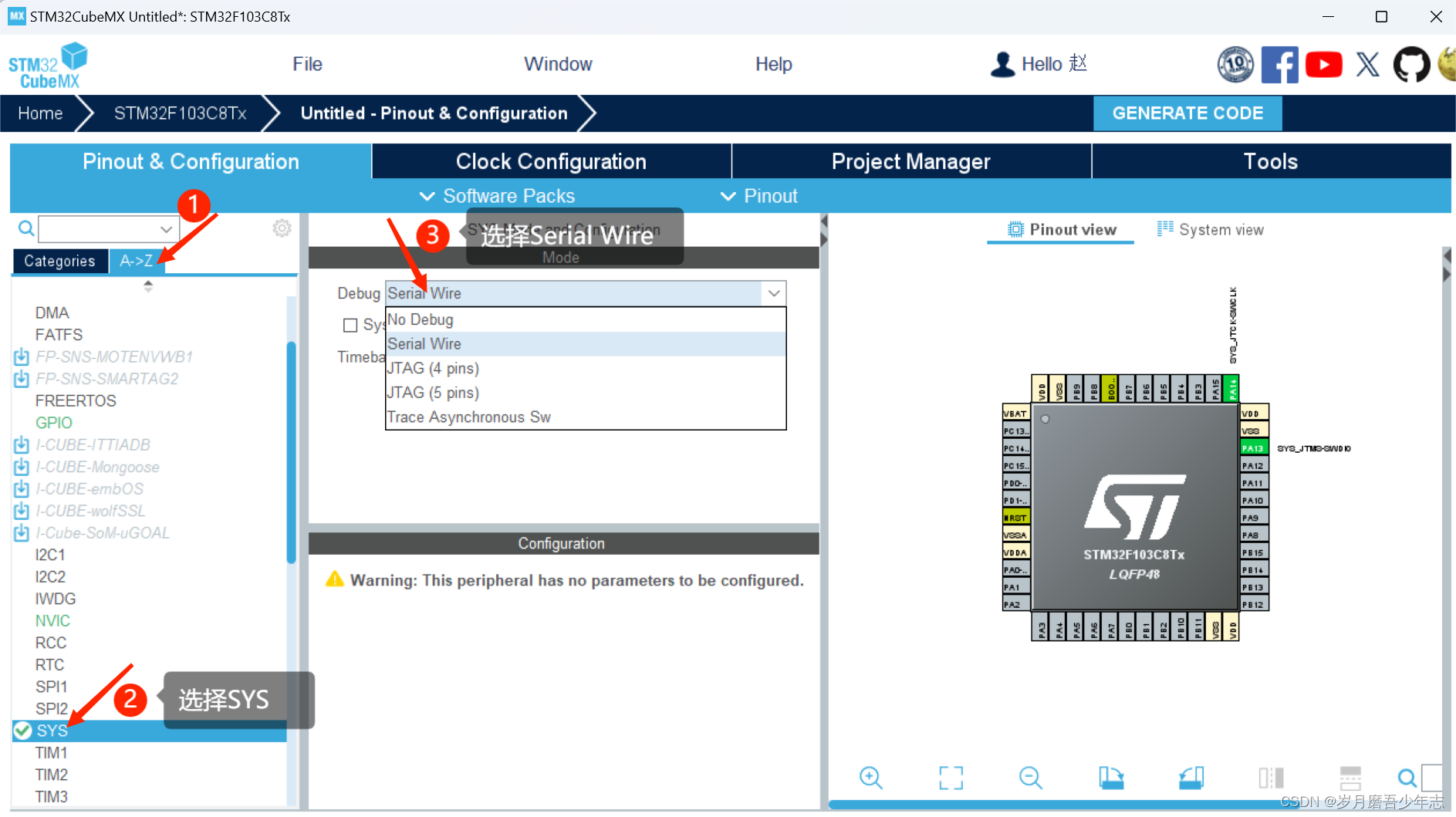

4.选择SYS

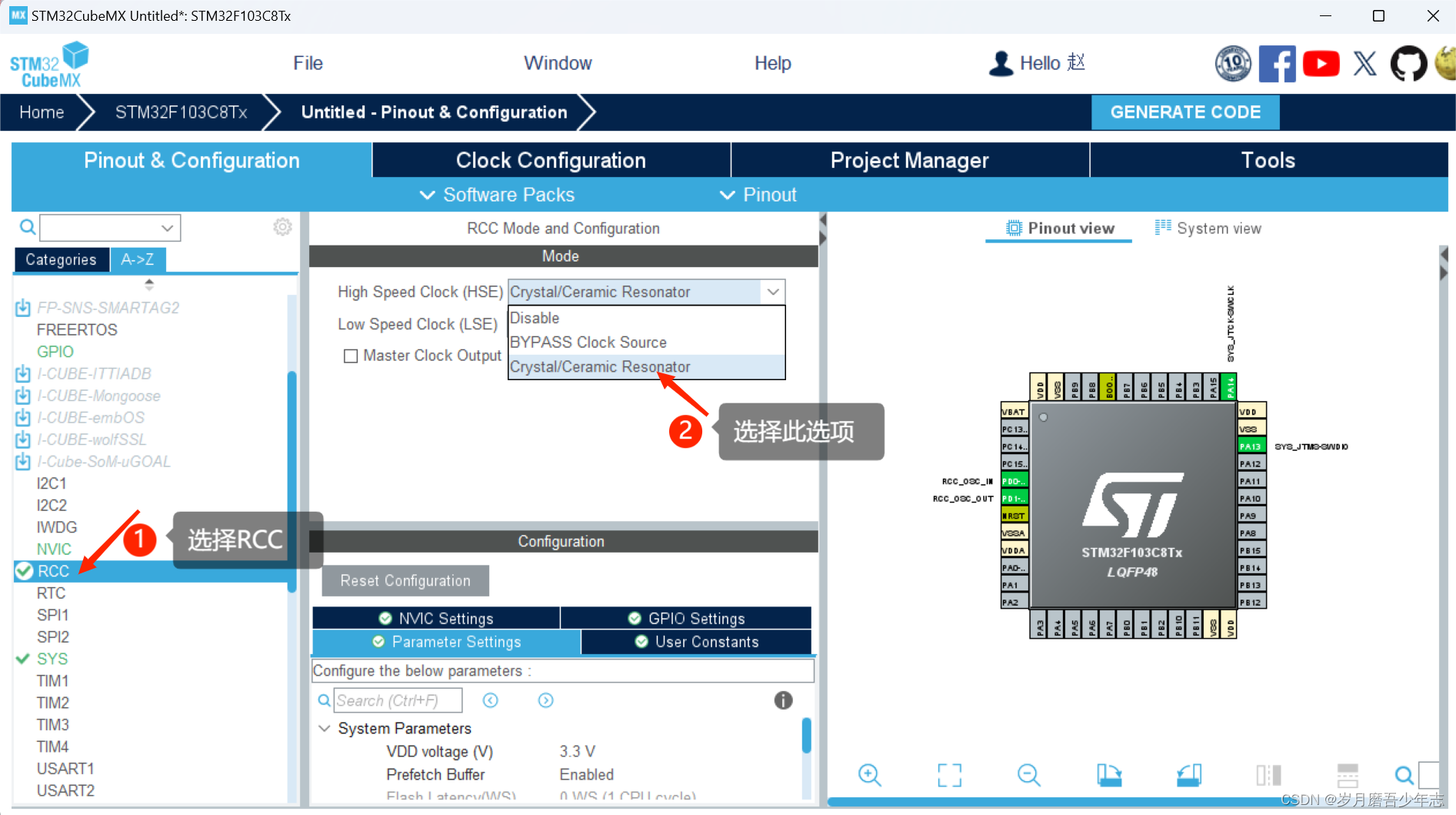

 5.选择RCC

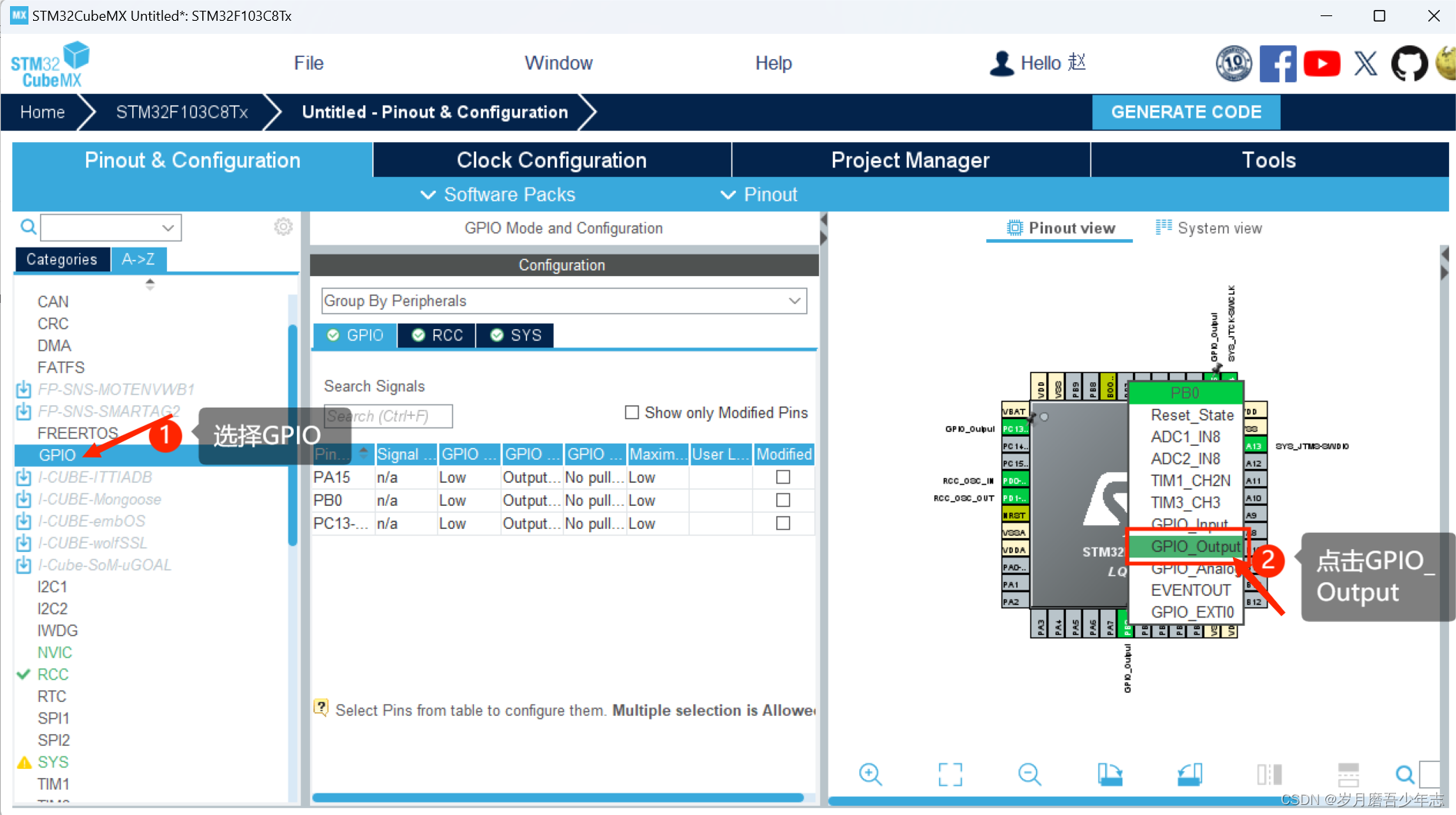

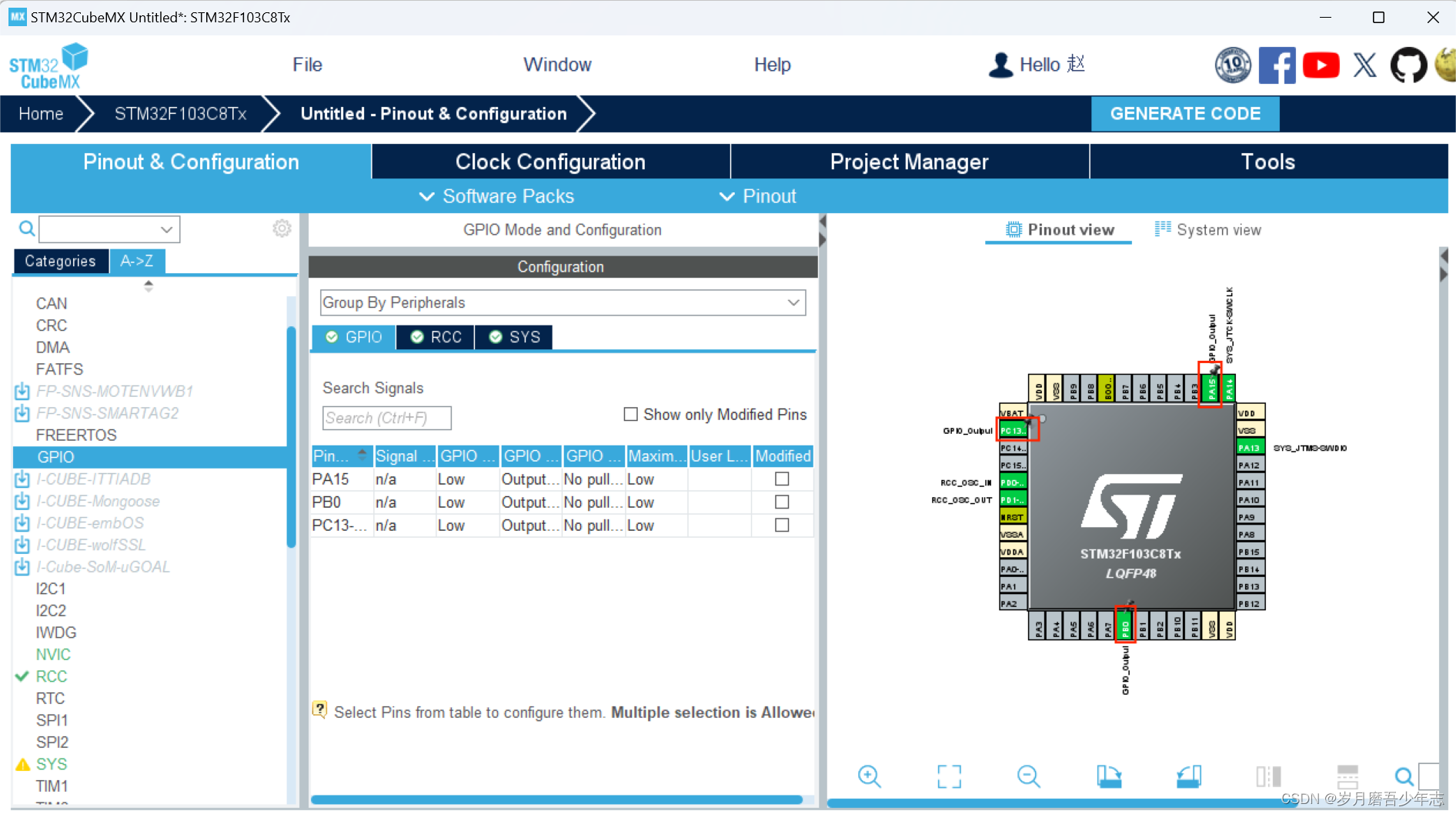

6.选择GPIO，点击输出设置GPIO_Output，此处我选择PA15,PB0,PC13三个端口

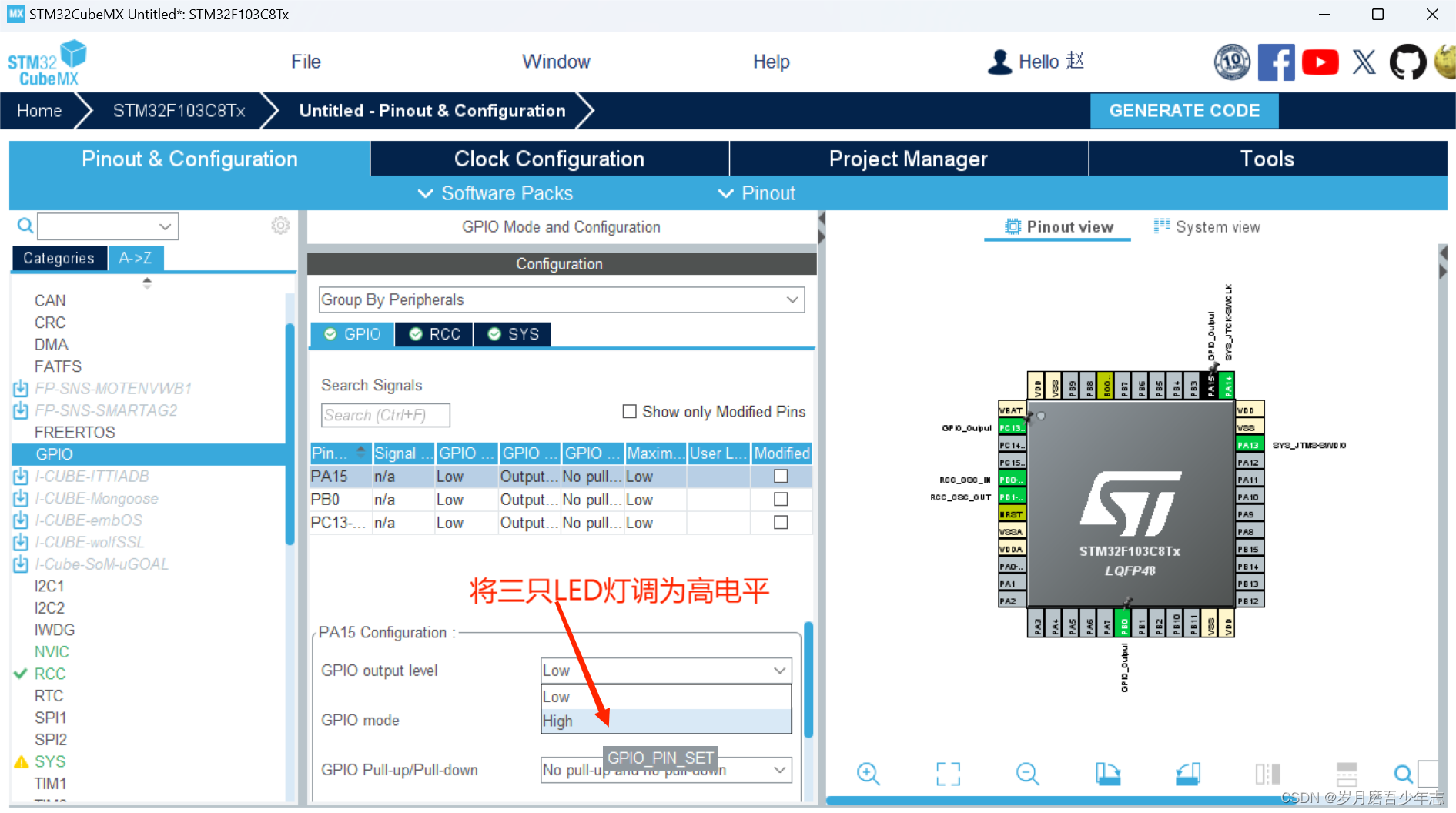

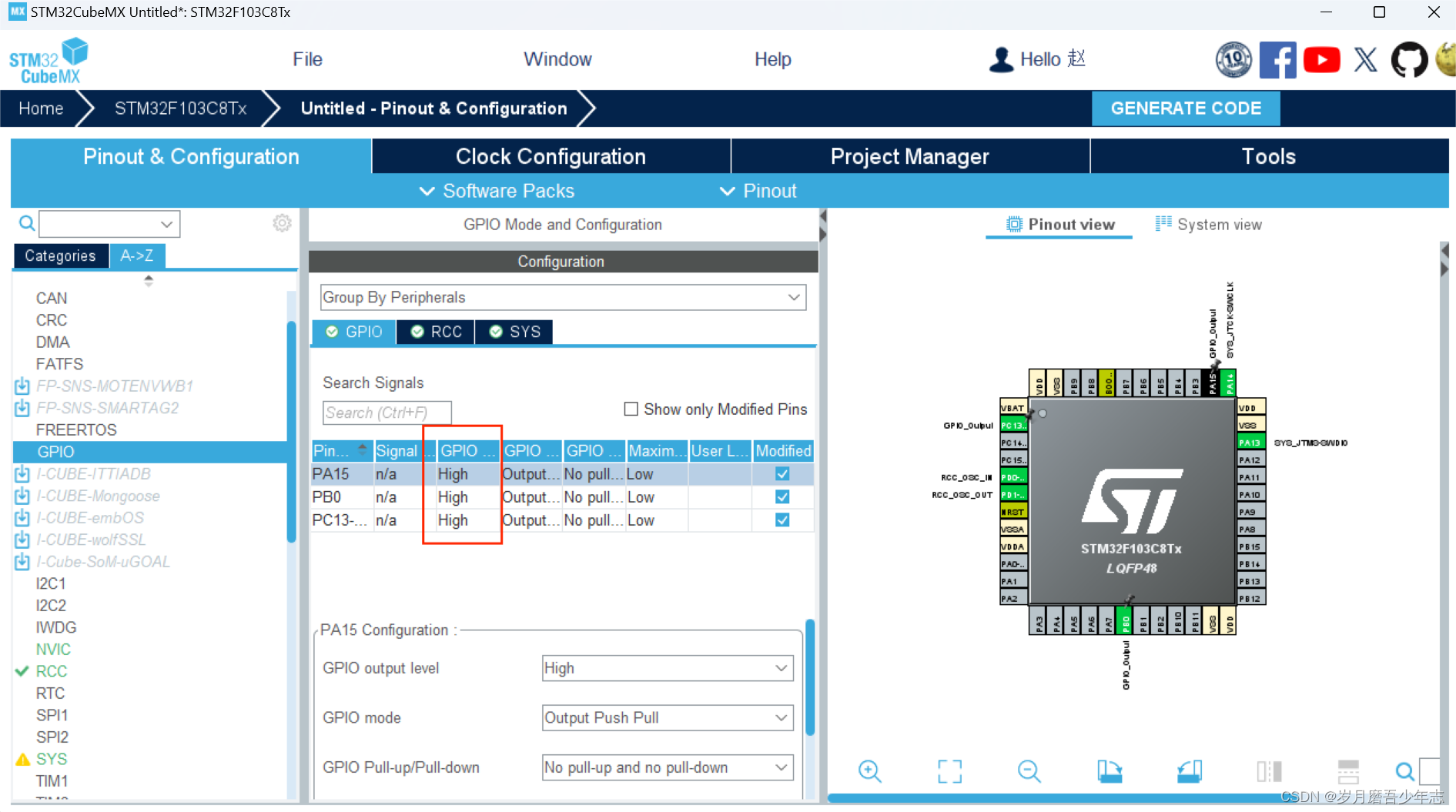

7.将三个端口设置为高电平High

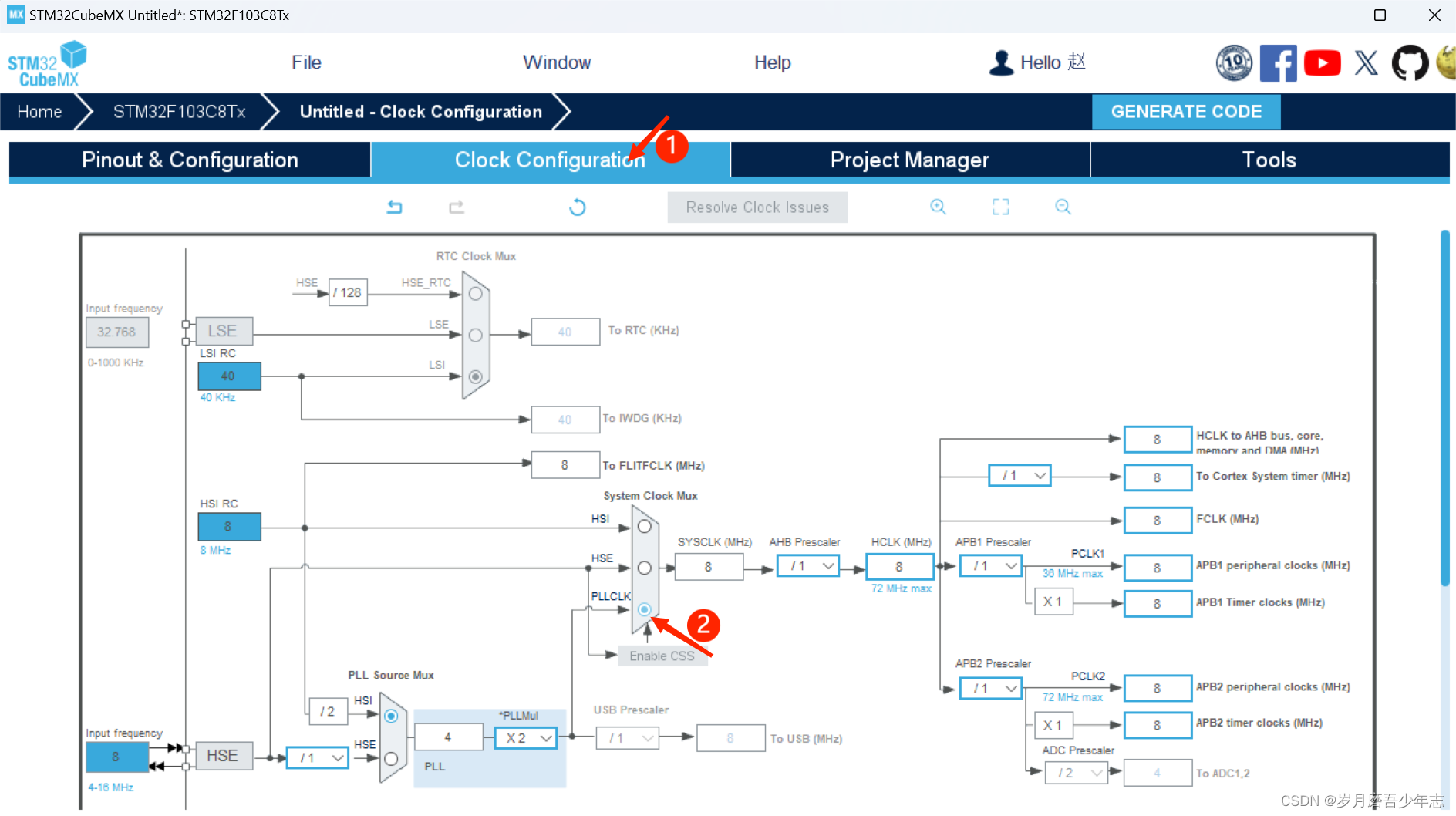

8.Clock Configuration设置

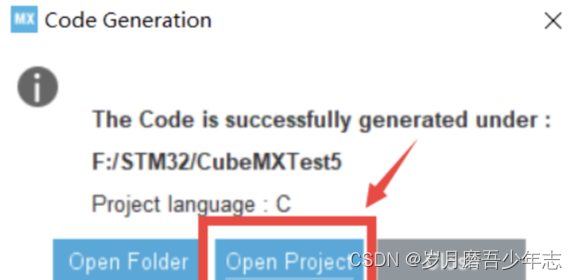

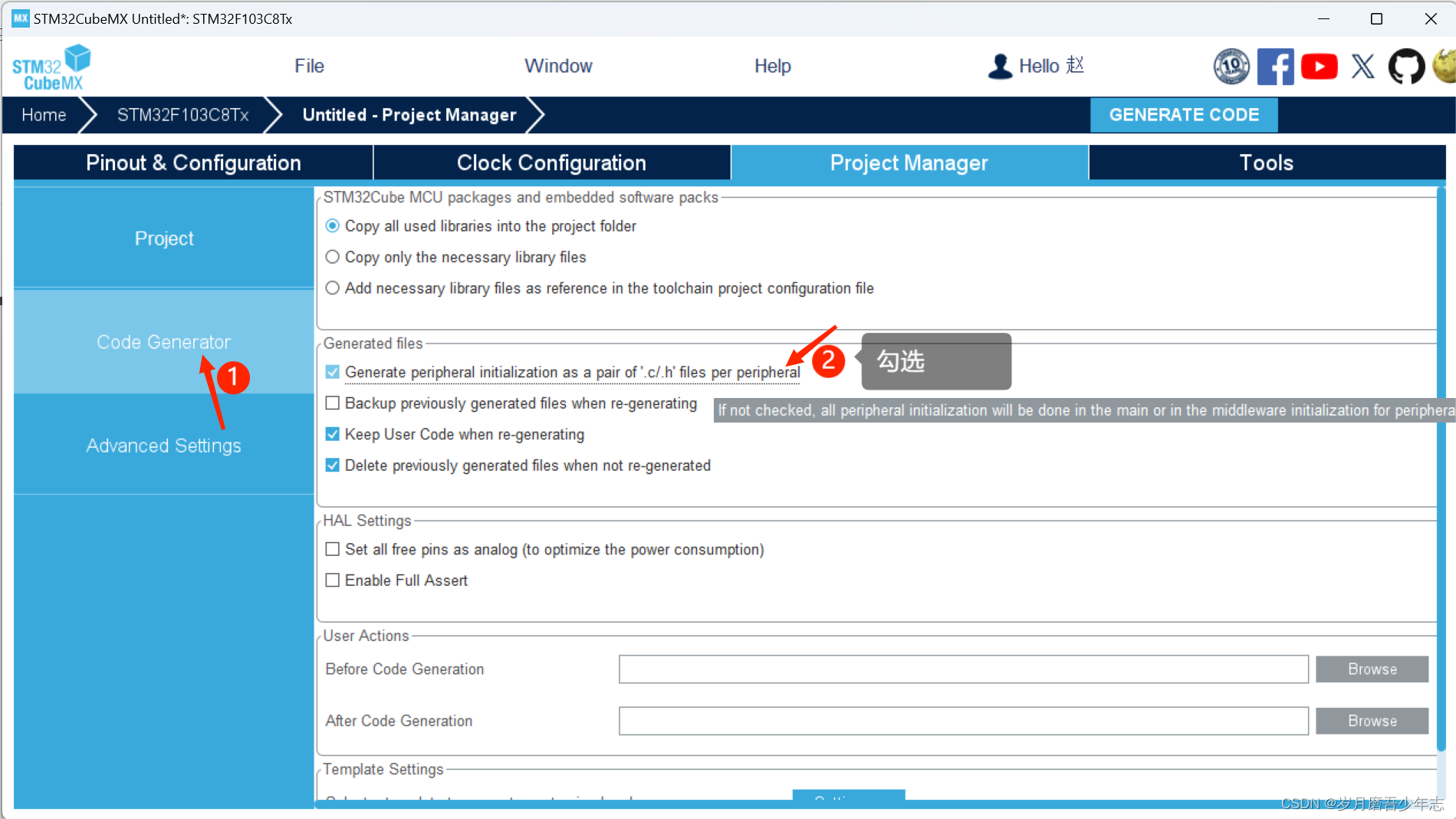

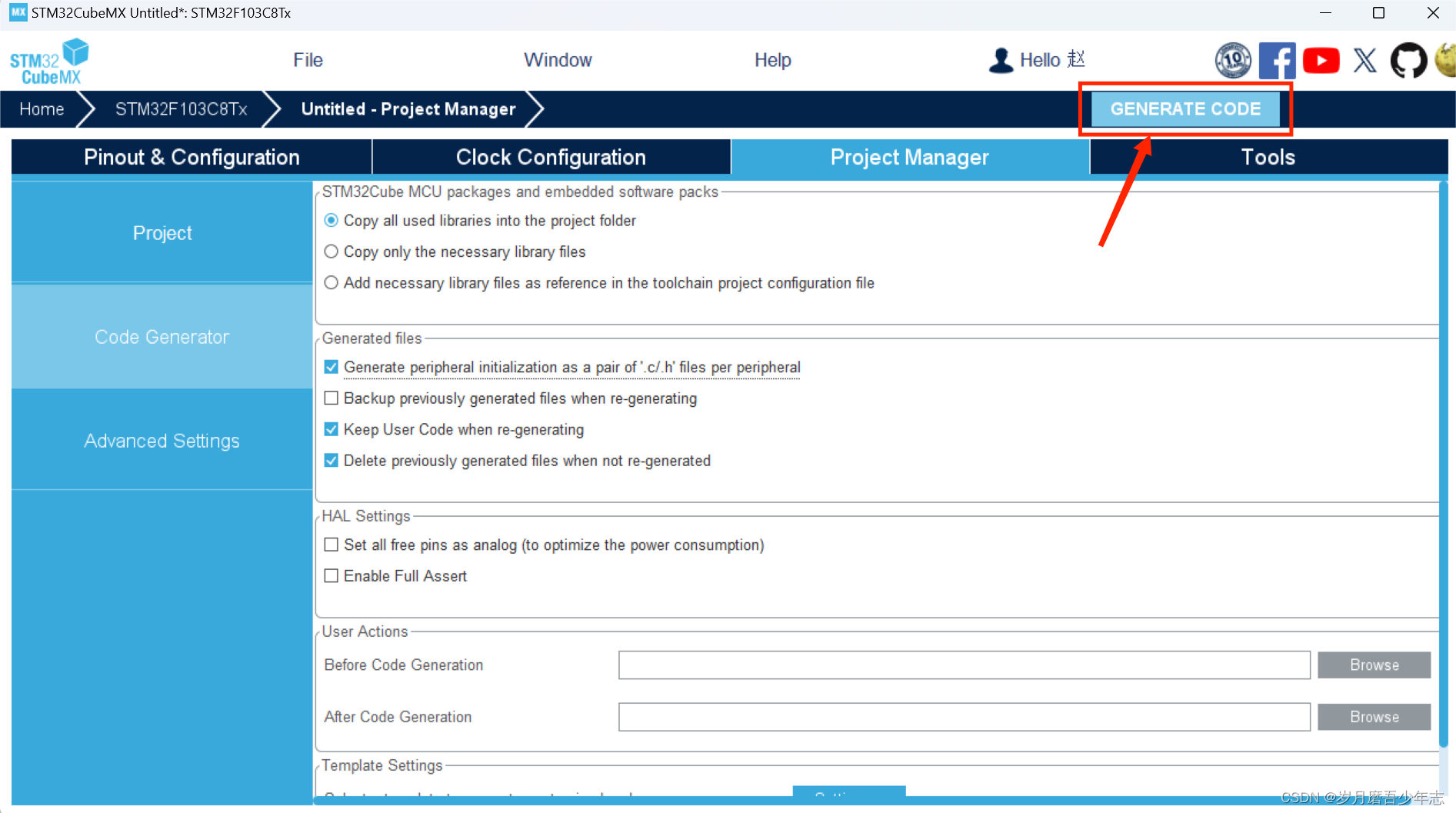

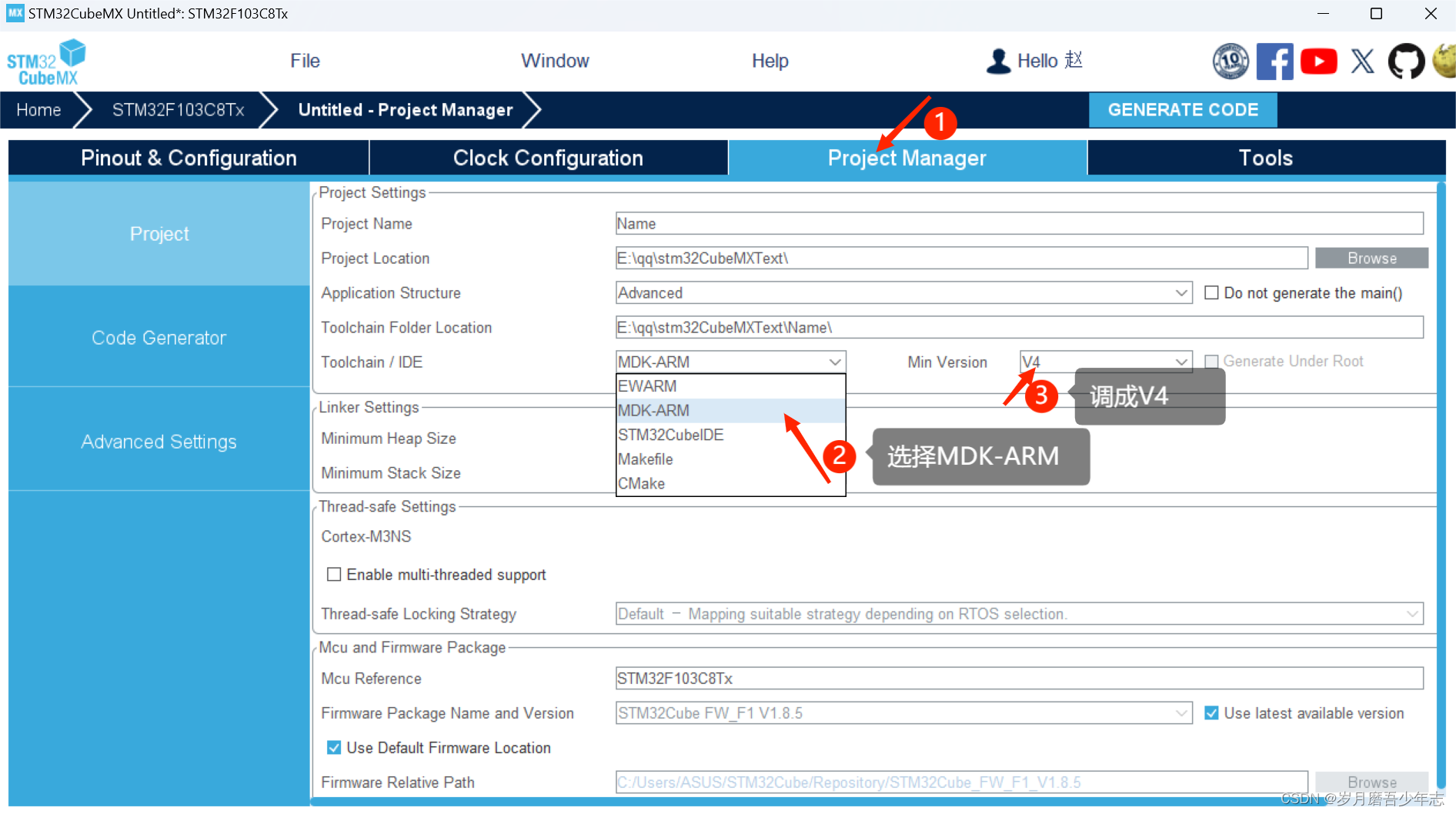

9.Project Manager设置

10.各板块完成设置后使用keil打开

（二）keil中修改main.c代码

在while（1）中输入代码，然后点击编译生成Hex文件，进行烧录

  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯1亮
  HAL_Delay(1000); // 延时1s
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);  // 灯1灭

  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_RESET);  // 灯2亮
  HAL_Delay(1000); // 延时1s
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_SET);  // 灯2灭

  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);  // 灯3亮
  HAL_Delay(1000); // 延时1s
  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);  // 灯3灭

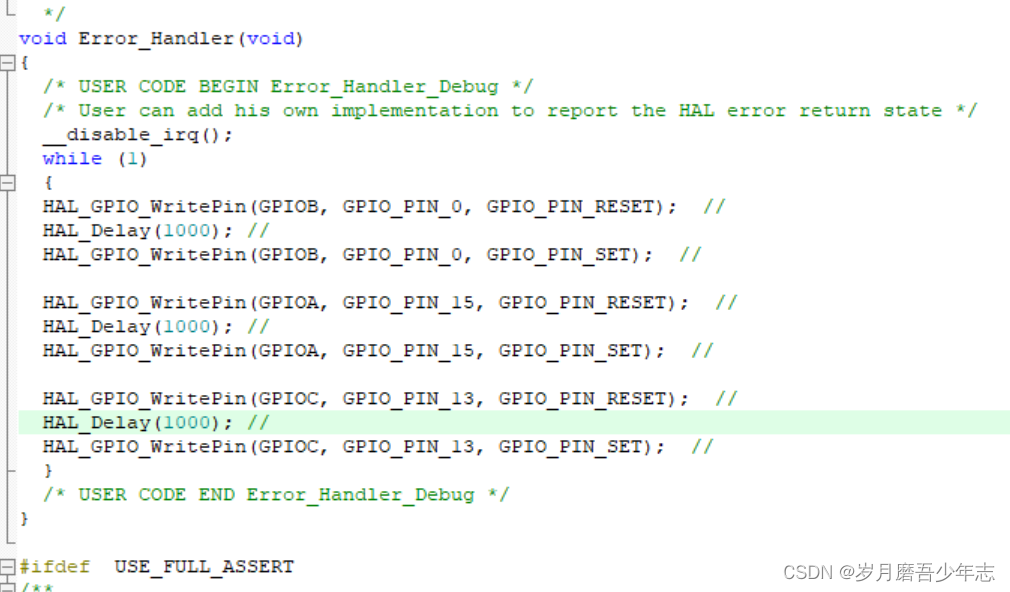

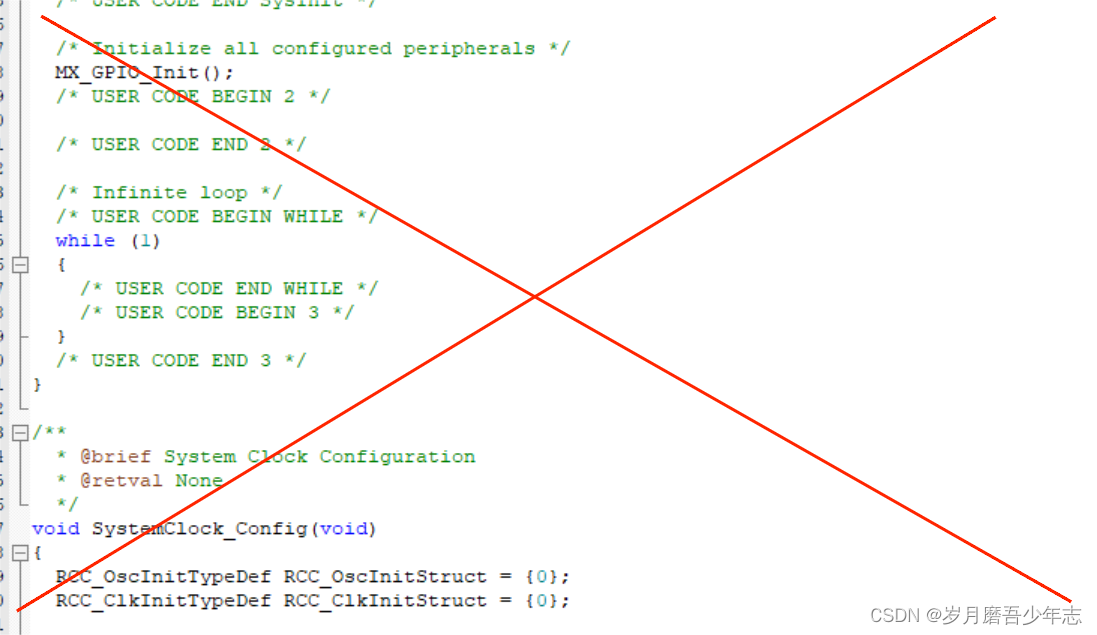

 这里有两个while（1），注意要将代码放在后面那一个



三、采用中断模式操控LED灯亮灭

（一）STM32CubeMX创建项目

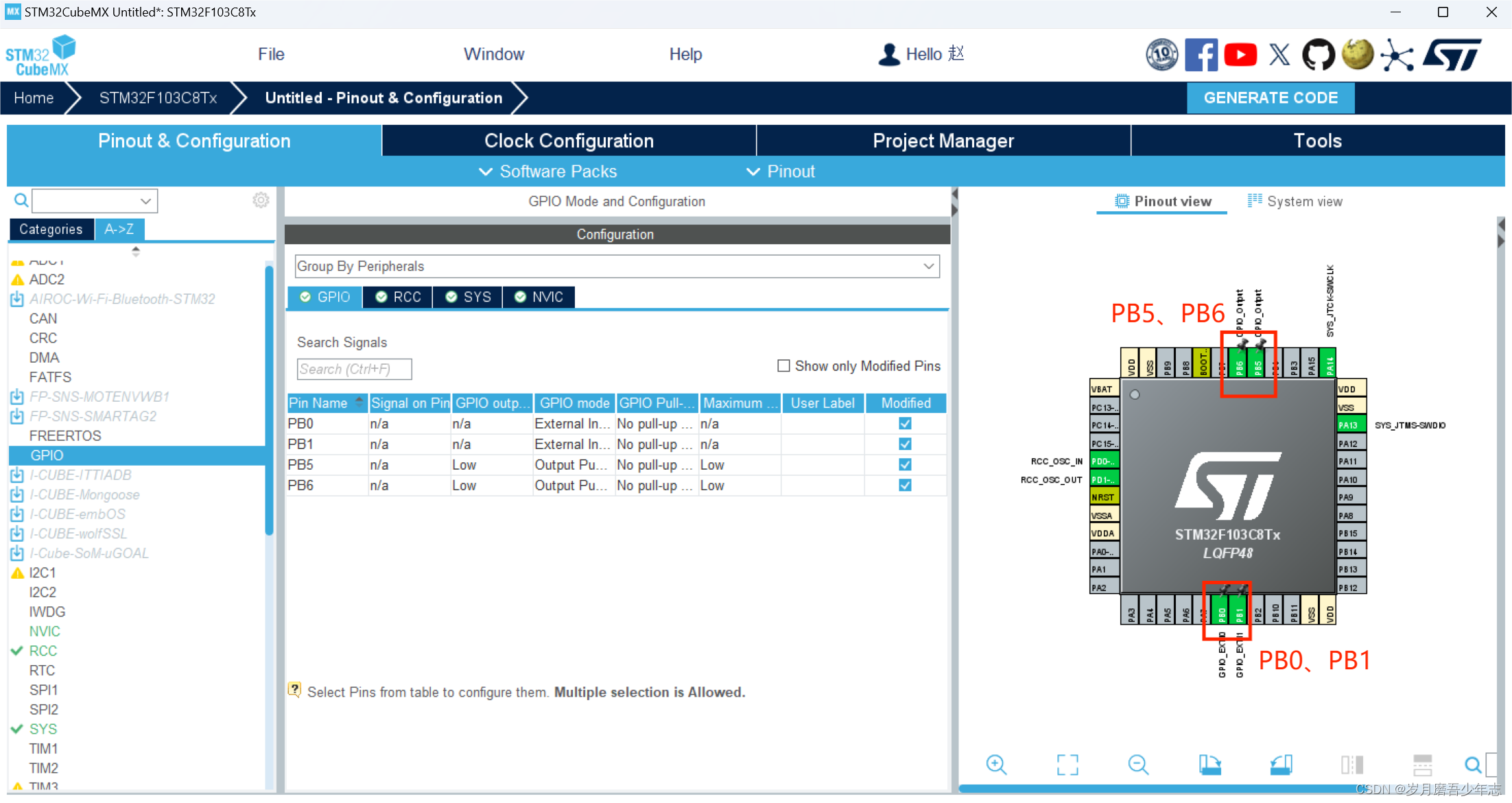

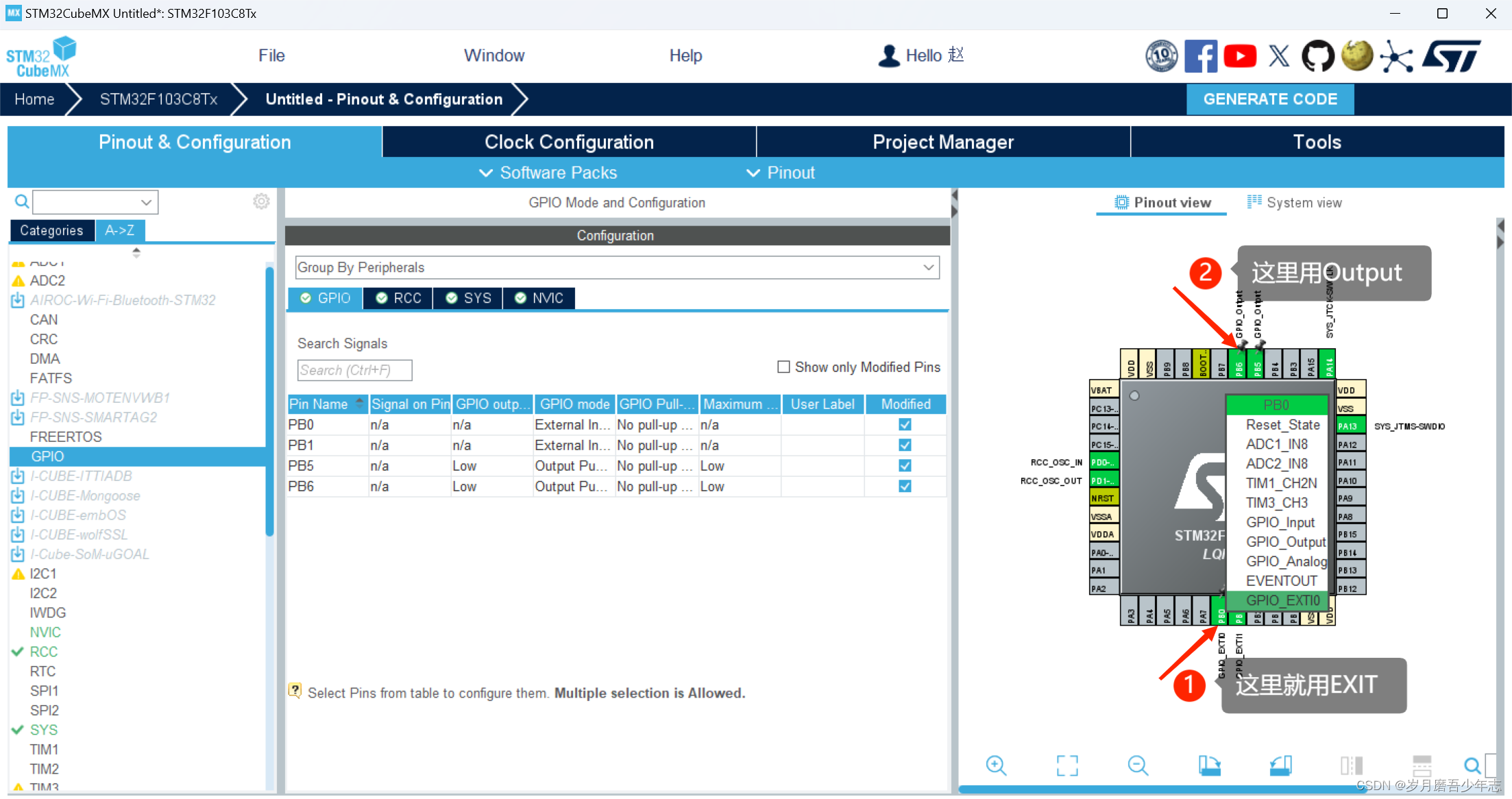

SYS和RCC的配置不变，GPIO端口配置和中断配置作如下修改

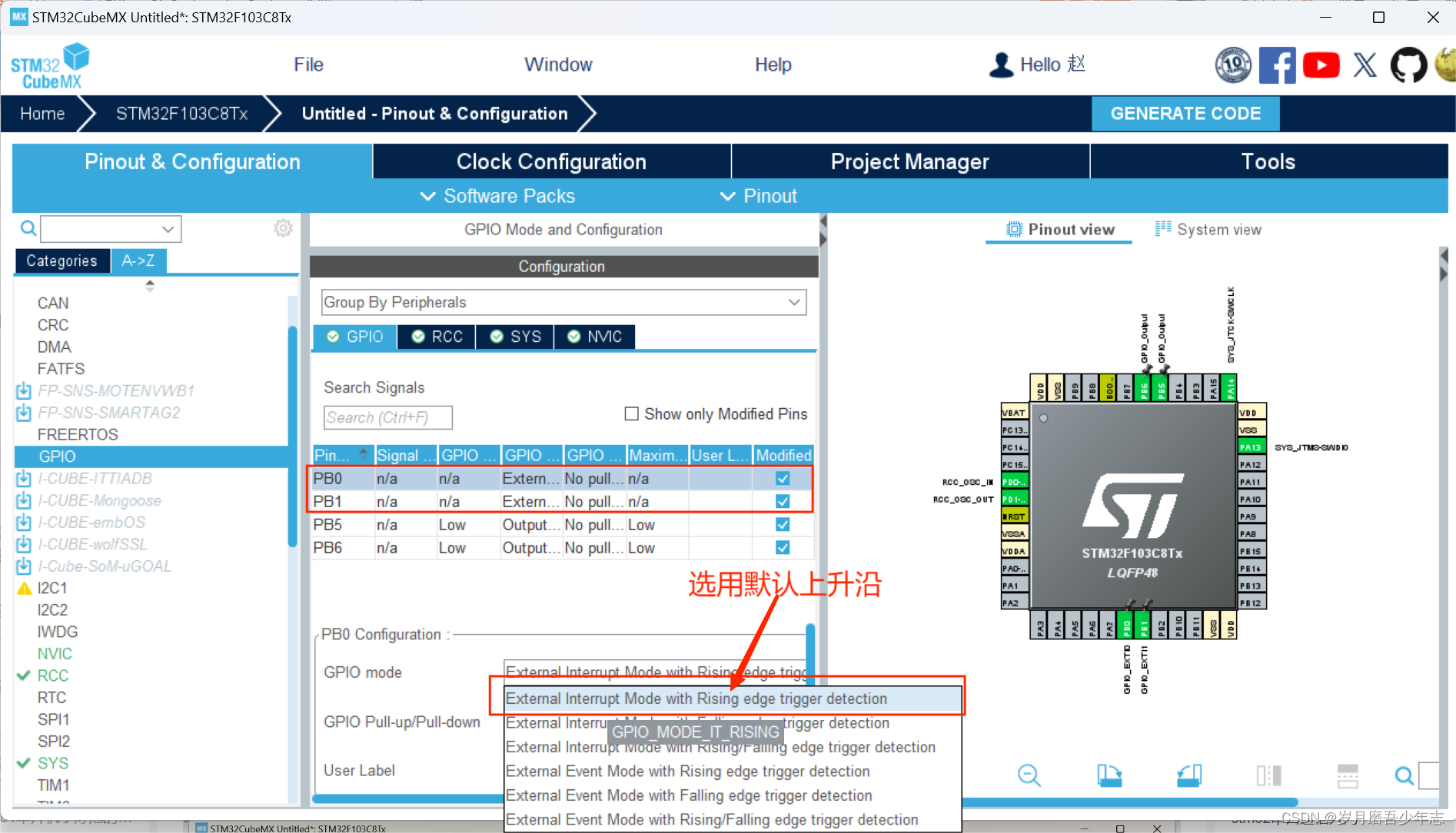

中断配置可选用上升沿和下降沿，这里我们默认选择上升沿，即：按下开关灯亮，松开开关灯灭

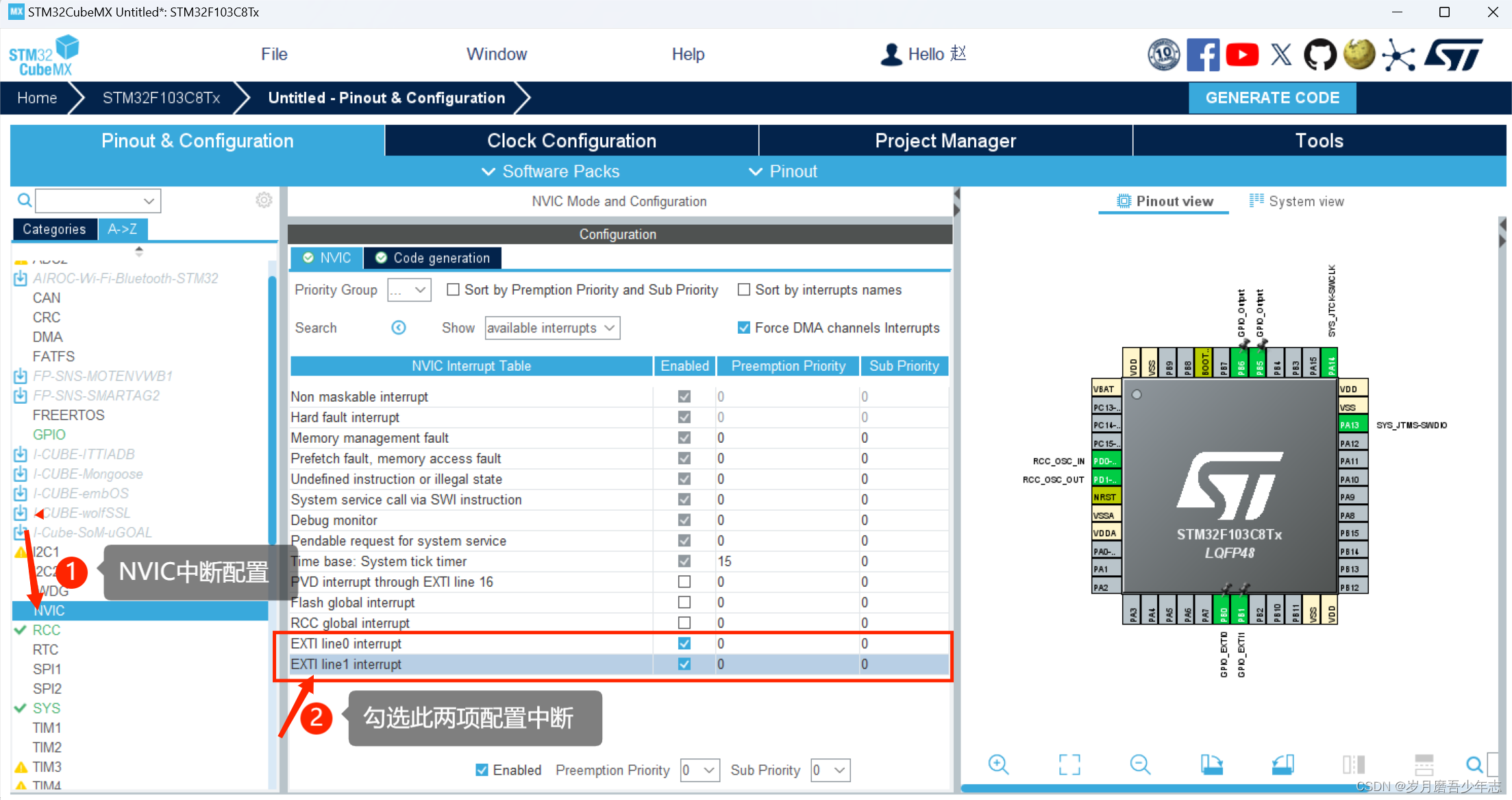

 点击NVIC配置中断，勾选如图两个选项



（二）keil中修改main.c代码

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{

	switch(GPIO_Pin){
		case GPIO_PIN_0:
			if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0) == GPIO_PIN_RESET)
				HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);
		break;
		case GPIO_PIN_1:
			if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1) == GPIO_PIN_RESET)
				HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_6);
		break;
	}
}
