IP路由基础

目录

路由表的转发

路由器获取路由

IP路由概述

RIB与FIB

IP路由查找的最长匹配原则

动态路由协议

路由迭代

---

路由表的转发

        当路由器收到一个IP数据包，路由器会根据数据包的目的IP地址查找FIB（Forwarding Information Base，转发信息库）表，找到“最匹配”的路由条目后，将数据包根据路由条目所指示的出接口或下一跳转发出去。

路由器获取路由

        方式有三种，分别是动态路由（例如OSPF）、静态路由、直连路由。

                直连路由：设备自动生成指向本地直连网络的路由

                静态路由：网络管理员手工配置的路由（你自己手动添加的)

                动态路由：路由器运行动态路由协议学习到的路由

IP路由概述

         路由器收到一个IP报文时，路由器根据该IP报文的目的地址匹配路由条目（或路由表项）。

                1.若匹配的路由条目，则依据该条目中的出接口或下一跳等信息进行报文转发；

                2.若无匹配的路由条目，则路由器没有相关路由信息用于指导报文转发，此时会丢弃该报文。

RIB与FIB

        具有路由功能的网络设备都维护两种重要的数据表：一是路由表RIB（Routing Information Base，路由信息库，控制层面）；二是转发表FIB（数据层面）。每个路由器都有路由表，而路由表又分为本地核心路由表和协议路由表（本地核心路由表中的最优路由，是依据各种路由协议的优先级和度量值来选取的）。

        路由器维护一张本地核心路由表，此外路由器还维护着路由协议各自的路由表。

        路由器将本地核心路由表中的最优路由下载到FIB表。路由器转发芯片根据FIB表转发报文。、

IP路由查找的最长匹配原则

        路由器查找FIB表时，将报文的目的IP地址和FIB表中各表项的掩码进行按位“逻辑与”，得到的地址符合FIB表中的网络地址则匹配。最终选择一个掩码最长的FIB表项转发报文。

动态路由协议

        动态路由协议根据作用范围不同，可分为：

                1.内部网关协议IGP（Interior Gateway Protocol）：在一个自治系统内部运行。常见的IGP协议包括OSPF和IS-IS。

                2.外部网关协议EGP（Exterior Gateway Protocol）：运行于不同自治系统之间。BGP是目前最常用的EGP协议。（BGP在后面马上就会讲到）

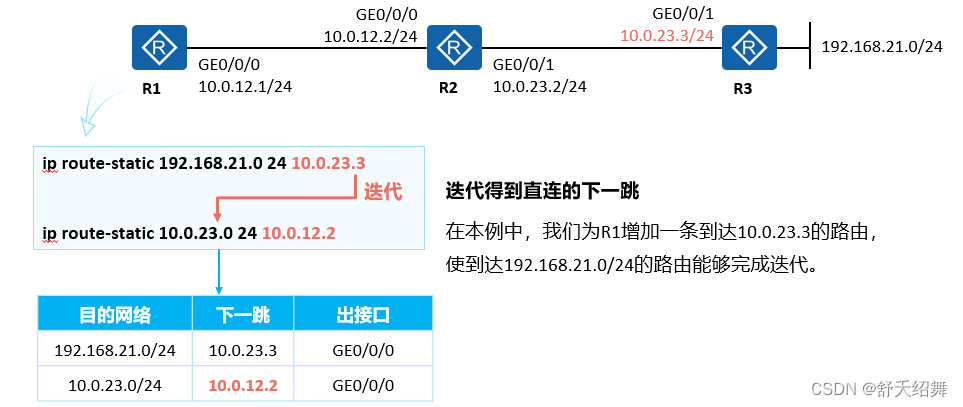

路由迭代

        路由必须有直连的下一跳才能够指导转发，静态路由或BGP路由的下一跳可能不是直连的邻居，因此需要计算出一个直连的下一跳，这个过程就叫做路由迭代。

路由引入到后面的实验的时候再说，到时候给你们配图，欧克，完事
