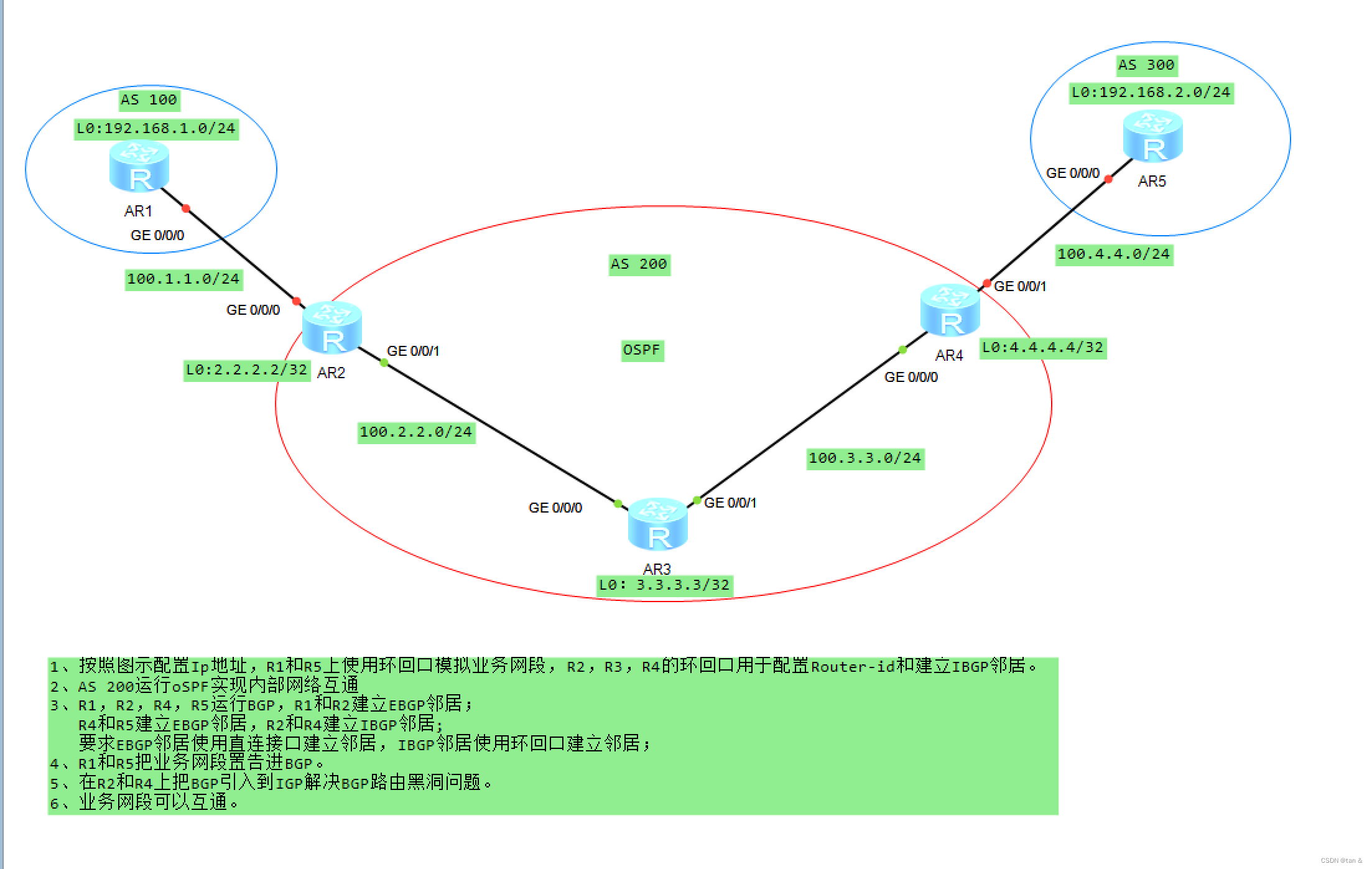

1，配置IP地址

[R1]dis ip interface brief

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              100.1.1.1/24         up         up
LoopBack0                         192.168.1.1/24       up         up(s)

[R2]dis ip int brief

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              100.1.1.2/24         up         up
GigabitEthernet0/0/1              100.2.2.2/24         up         up
LoopBack0                         2.2.2.2/32           up         up(s)

[R3]dis ip interface brief

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              100.2.2.3/24         up         up
GigabitEthernet0/0/1              100.3.3.3/24         up         up
LoopBack0                         3.3.3.3/32           up         up(s)

[R4]dis ip interface brief

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              100.3.3.4/24         up         up
GigabitEthernet0/0/1              100.4.4.4/24         up         up
LoopBack0                         4.4.4.4/32           up         up(s)

[R5]dis ip interface brief

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              100.4.4.5/24         up         up
LoopBack0                         192.168.2.5/24       up         up(s)

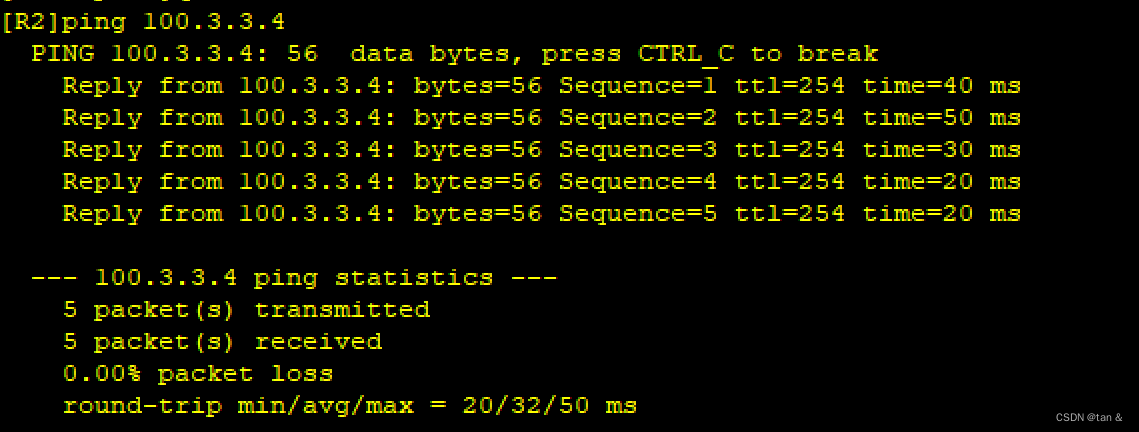

2，内网通过OSPF协议搞通

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 0
[R2-ospf-1-area-0.0.0.0]net
[R2-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 100.3.3.0 0.0.0.255

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]network 100.3.3.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

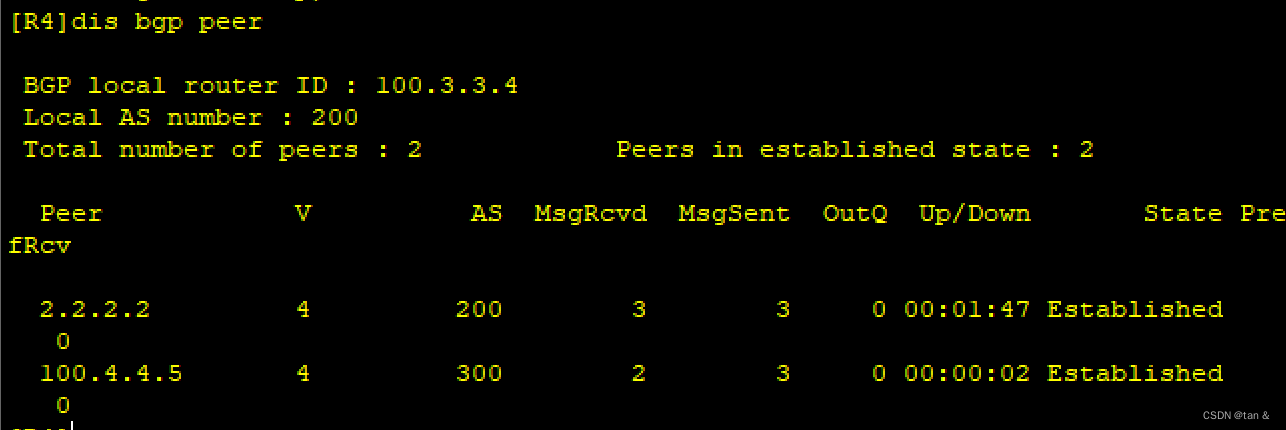

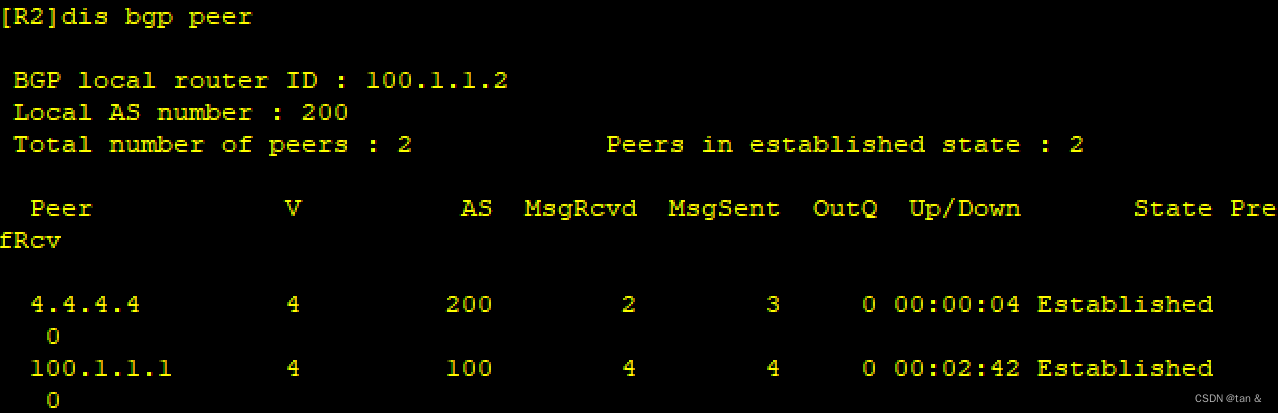

3,R1，R2，R4，R5运行BGP，R1和R2建立EBGP邻居；

R4和R5建立EBGP邻居，R2和R4建立IBGP邻居;

要求EBGP邻居使用直连接口建立邻居，IBGP邻居使用环回口建立邻居；

[R1]bgp 100
[R1-bgp]peer 100.1.1.2 as-number 200

[R2]bgp 200
[R2-bgp]peer 100.1.1.1 as-number 100
[R2]bgp 200
[R2-bgp]peer 4.4.4.4 as-number 200
[R2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R2-bgp]peer 4.4.4.4 next-hop-local

[R4]bgp 200
[R4-bgp]peer 2.2.2.2 as-number 200
[R4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[R4-bgp]peer 2.2.2.2 next-hop-local
[R4]bgp 200
[R4-bgp]peer 100.4.4.5 as-number 300


[R5]bgp 300
[R5-bgp]peer 100.4.4.4 as-number 200

4，R1和R5把业务网段置告进BGP。

[R1]bgp 100
[R1-bgp]network 192.168.1.0 24

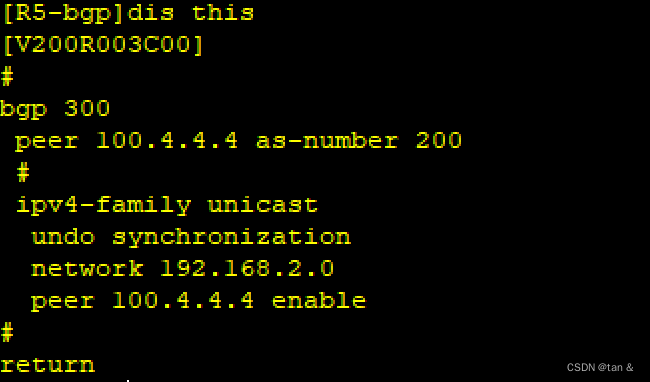

[R5]bgp 300
[R5-bgp]network 192.168.2.0 24

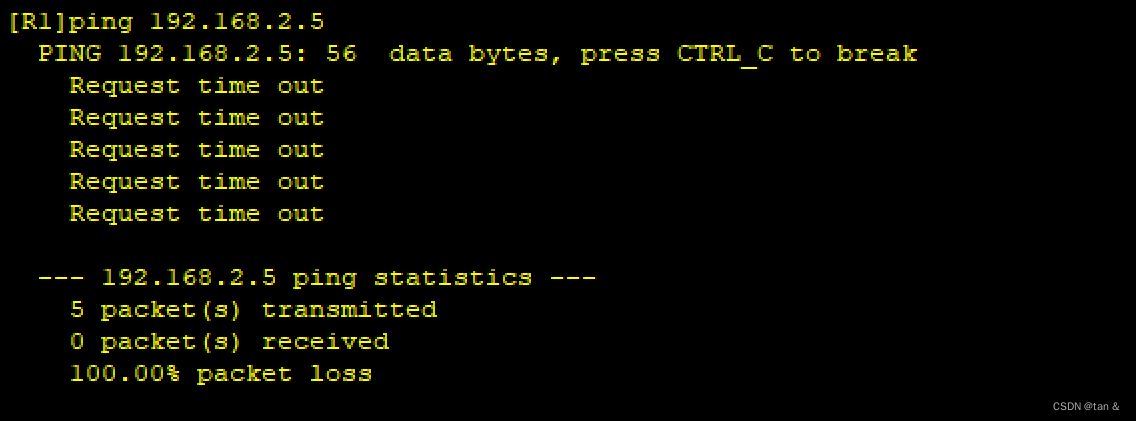

5，在R2和R4上把BGP引入到IGP解决BGP路由黑洞问题。

[R2-ospf-1]import-route bgp

[R4-ospf-1]import-route bgp

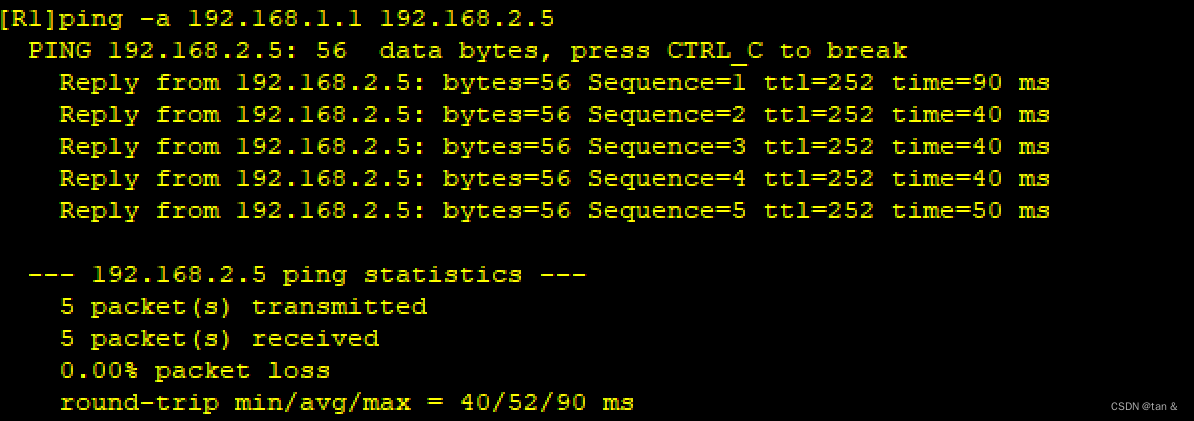

—— 在R1上必须通过-a操作指定哪一个地址ping，因为其他地址没有倍宣告进bgp

协议
