一、Super vlan

1、产生的背景

在用户密度高的地方做彼此二层隔离，三层访问是很难的
不会给每个房间划分一个 vlan 配置一个 IP 会造成 IP 地址浪费

2、super vlan 概述

概述：一个物理网络中，用多个 vlan（sub vlan）隔离广播域，并将这些 vlan 归属到一个 vlan（super vlan）这些 sub vlan 使用同一个 IP 子网和默认路由，达到节约 IP 的目的
Super vlan：创建三层 svi 口并配置对应的子网网关 IP 地址，不包含具体的物理接口
Sub vlan：只包含物理接口，不创建三层 svi 口，隔离二层广播域，每个 sub vlan 中的主机与外部的三层通信或者 sub vlan 之间的通信依赖 super vlan 的 arp 代理功能来实现的
Arp 代理在锐捷中是默认开启的

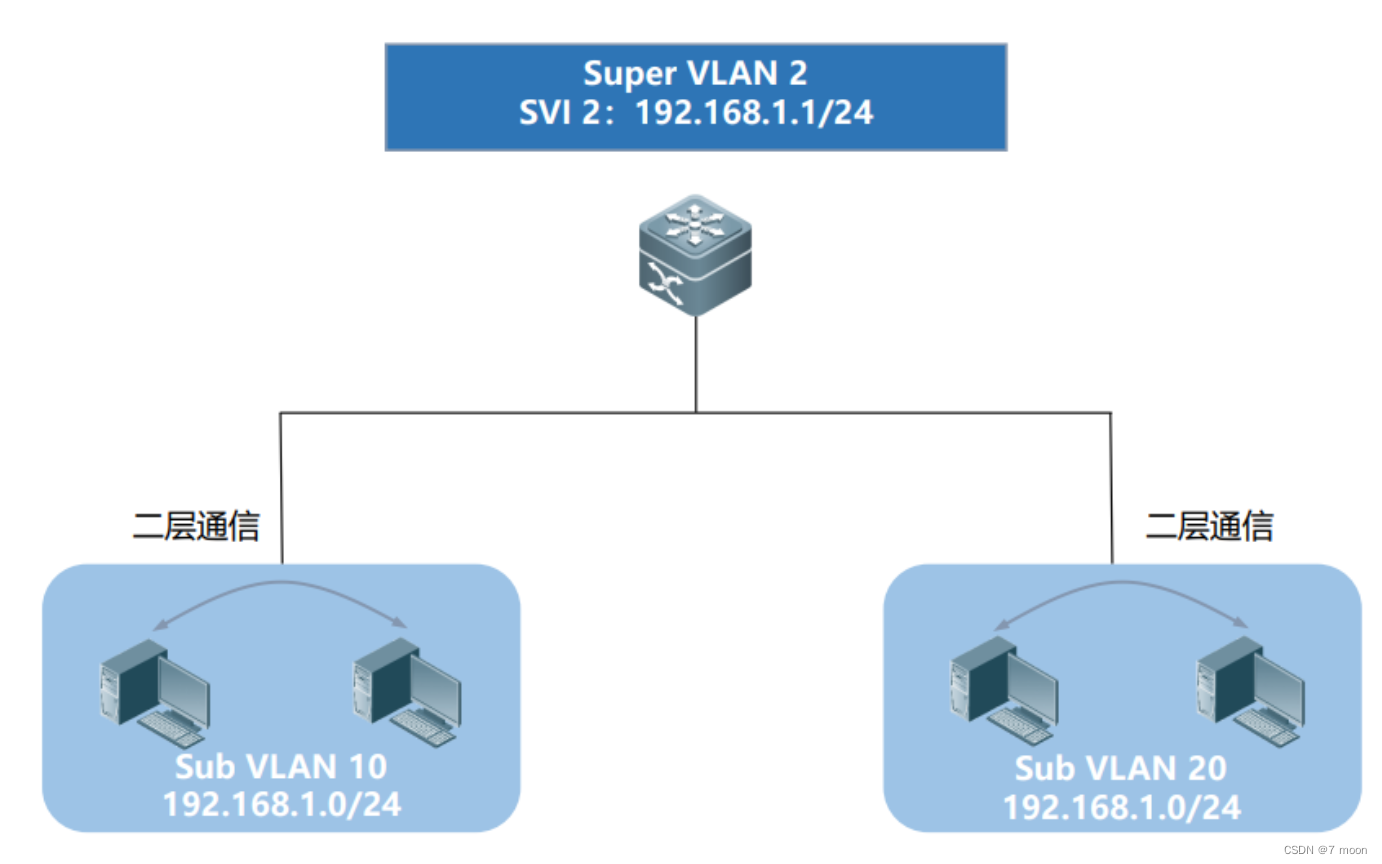

3、相同sub vlan 通信

相同 sub vlan 通信：因为属于处于同一个 sub vlan 中，是一个广播域，可以直接通信

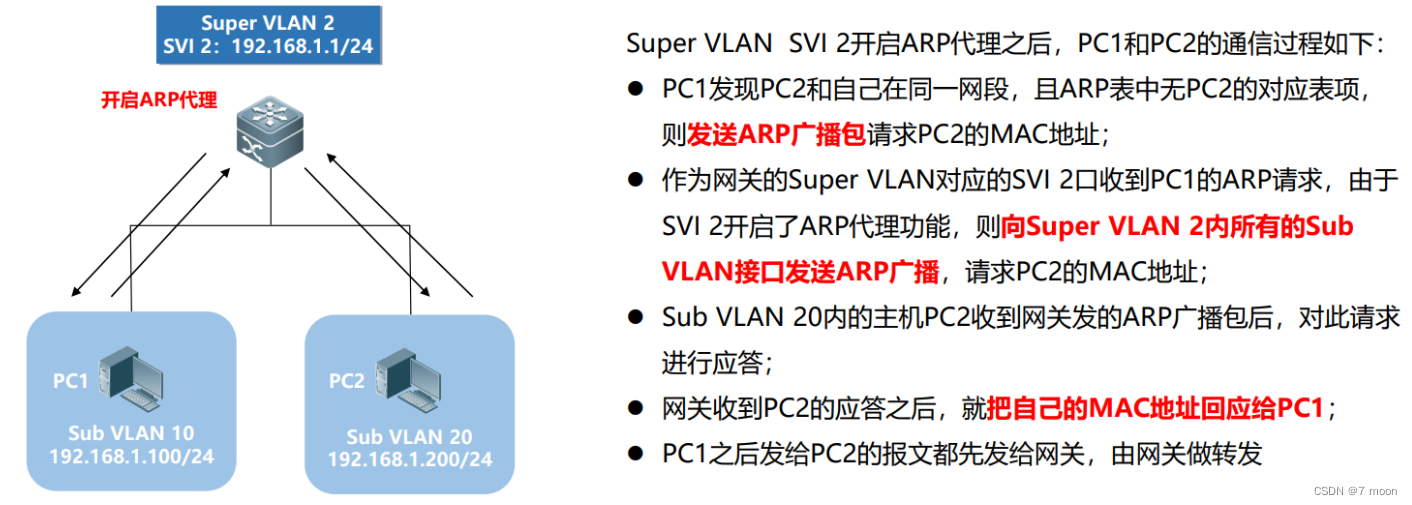

4、不同 sub vlan 通信

不同的 sub vlan 之间通信需要借助网关 svi 口的 arp 代理功能
不同 sub vlan 通信都是网关把自己的 mac 地址回包，它们发的报文也是先发给网关，网管做转发

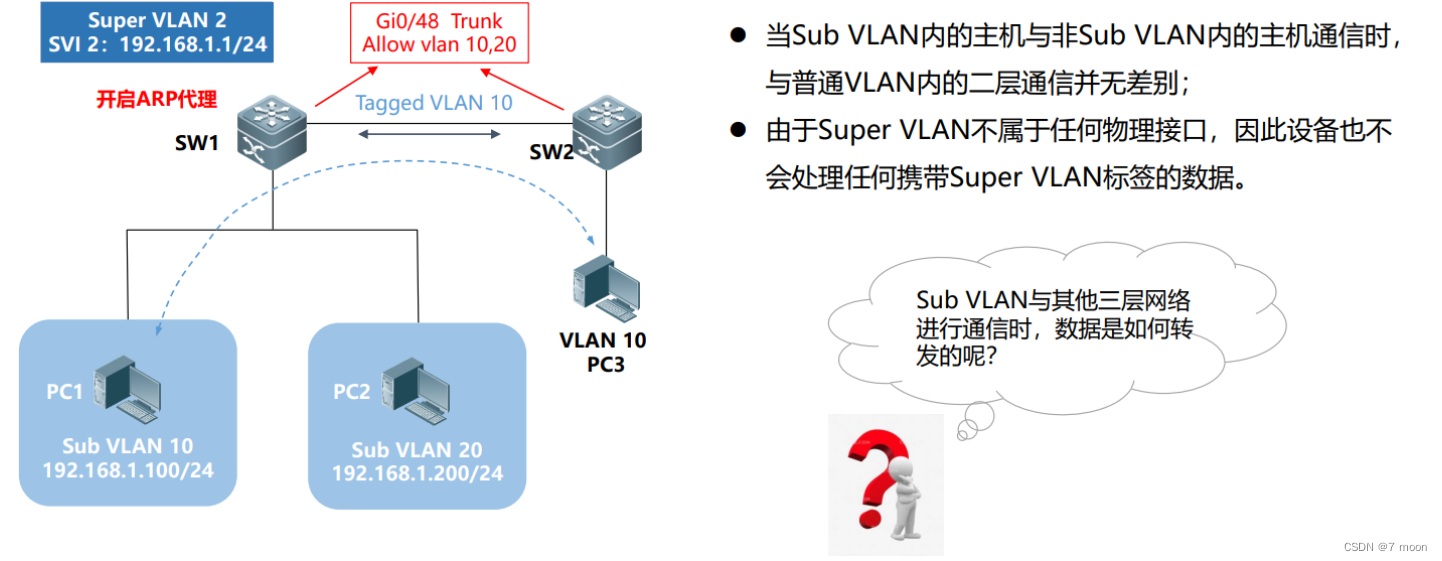

5、sub vlan 与其他普通的 vlan 进行二层和三层通信

直接通信
Super vlan 不属于任何的物理接口，设备也不会处理任何携带 super vlan 标签的数据
Sub vlan 数据经过网关后会打上普通的 vlan 标签

6、super vlan 配置步骤

创建 vlan

(config)#vlan 2
(config-vlan)#vlan 10
(config-vlan)#vlan 20
(config-vlan)#vlan 30

指定 super vlan 并关联 sub vlan

(config)#vlan 2
(confitg-vlan)#supervlan ------>设置Vlan2为Super vlan
(config-vlan)#subvlan 10,20,30 ------>关联sub vlan 10、20、30
(config-vlan)#exit

为 super vlan 配置创建 svi 接口

(config)#interface vlan 2 ------>配置Super vlan的SVI地址 (config-if-VLAN 2)#ip address 192.168.1.1 255.255.255.0

配置 sub vlan 的地址范围

(config)#vlan 10
(config-vlan)#subvlan-address-range 192.168.1.10 192.168.1.50
(config-vlan)#exit
(config)#vlan 20
(config-vlan)#subvlan-address-range 192.168.1.60 192.168.1.100
(config-vlan)#exit
(config)#vlan 30
(config-vlan)#subvlan-address-range 192.168.1.110 192.168.1.150

把接口和 Sub VLAN 绑定（在接入交换机完成配置，按照普通接口划分 VLAN 的方式配置即可）

(config)#interface gigabitEthernet 0/1
(config-if-GigabitEthernet 0/1)#switchport access vlan 10
(config-if-GigabitEthernet 0/1)#exit
(config)#interface gigabitEthernet 0/2
(config-if-GigabitEthernet 0/2)#switchport access vlan 20
(config-if-GigabitEthernet 0/2)#exit
(config)#interface gigabitEthernet 0/3
(config-if-GigabitEthernet 0/3)#switchport access vlan 30
(config-if-GigabitEthernet 0/3)#exit
