1 初始化函数 skb_queue_head_init()

首先获取到sk_buff_head结构体中自旋锁，因为队列管理函数都是原子操作（要么不操作，要不一定要操作完，操作时不能被打扰），所以获取到锁才可以操作，防止异步中断。然后创建个空的链表。函数实现如下：

static inline void skb_queue_head_init(struct sk_buff_head *list)
{
	spin_lock_init(&list->lock);//获得头结点中的自旋锁
	__skb_queue_head_init(list);
}

static inline void __skb_queue_head_init(struct sk_buff_head *list)
{
	list->prev = list->next = (struct sk_buff *)list;
	list->qlen = 0;
}

void sock_init_data(struct socket *sock, struct sock *sk)
{
	skb_queue_head_init(&sk->sk_receive_queue);
	skb_queue_head_init(&sk->sk_write_queue);
	skb_queue_head_init(&sk->sk_error_queue);
#ifdef CONFIG_NET_DMA
	skb_queue_head_init(&sk->sk_async_wait_queue);
#endif

	...
}

2 插入函数 skb_insert()

该函数实现的是在 prev 和 next之间插入 newsk 结构体，所以如果是队列头部插入：则 prev 这个形参就要用头结点来传入，next 就要用头结点->next来传入；如果是队列尾部插入：则prev这个形参则用头结点->prev来传入，而next就用头结点来传入；最后再让链表节点个数qlen变量加1；代码如下：

void skb_insert(struct sk_buff *old, struct sk_buff *newsk, struct sk_buff_head *list)
{
	unsigned long flags;

	spin_lock_irqsave(&list->lock, flags);
	__skb_insert(newsk, old->prev, old, list);
	spin_unlock_irqrestore(&list->lock, flags);
}

static inline void __skb_insert(struct sk_buff *newsk,
				struct sk_buff *prev, struct sk_buff *next,
				struct sk_buff_head *list)
{
	newsk->next = next;
	newsk->prev = prev;
	next->prev  = prev->next = newsk;
	list->qlen++;
}

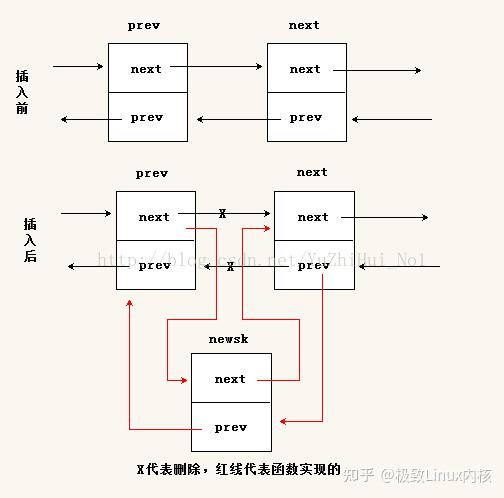

原理如下图：

3 出队列函数

有入队列函数（即插入函数）就一定会有对应的出队列函数。出队列函数也分为：从队列头部开始把第一个元素出队列，和从队列尾部开始把第一个元素出队列。

3.1 队头出队列函数 skb_dequeue()

struct sk_buff *skb_dequeue(struct sk_buff_head *list)
{
	unsigned long flags;
	struct sk_buff *result;

	spin_lock_irqsave(&list->lock, flags);
	result = __skb_dequeue(list);
	spin_unlock_irqrestore(&list->lock, flags);
	return result;
}

static inline struct sk_buff *__skb_dequeue(struct sk_buff_head *list)
{
	struct sk_buff *skb = skb_peek(list);
	if (skb)
		__skb_unlink(skb, list);
	return skb;
}

static inline struct sk_buff *skb_peek(const struct sk_buff_head *list_)
{
	struct sk_buff *skb = list_->next;//获取到头部节点开始的第一个元素

	if (skb == (struct sk_buff *)list_)//判断是否为头部节点自身，即：是否只有一个头节点的队列
		skb = NULL;
	return skb;
}

和所有队列操作函数一样，出队列函数实现步骤也是：上锁----》出队列操作-----》解锁。真正操作还是在_skb_unlink()函数，其他函数也只是定位要出哪个元素而已。

3.2 队尾出队列函数 skb_dequeue_tail()

看了尾部出队列操作函数，会发现头部出队列函数命名其实有点不同，按常理来说应该是：skb_dequeue_head()才能和尾部出队列函数：skb_dequeue_tail()相符合。但是不知为什么内核定义的确是skb_dequeue()，这着实不能理解，只能当做是作者的一个美丽失误吧。其实尾部出队列操作函数和头部出队列函数非常相似，其实大部分对应的操作函数的是非常相似，这是内核设计的模块化和代码耦合度考虑。下面来分析下真正的出队列操作函数_skb_unlink()函数。

 struct sk_buff *skb_dequeue_tail(struct sk_buff_head *list)
{
	unsigned long flags;
	struct sk_buff *result;

	spin_lock_irqsave(&list->lock, flags);
	result = __skb_dequeue_tail(list);
	spin_unlock_irqrestore(&list->lock, flags);
	return result;
}

static inline struct sk_buff *__skb_dequeue_tail(struct sk_buff_head *list)
{
	struct sk_buff *skb = skb_peek_tail(list);
	if (skb)
		__skb_unlink(skb, list);
	return skb;
}

static inline struct sk_buff *skb_peek_tail(const struct sk_buff_head *list_)
{
	struct sk_buff *skb = list_->prev;//获取到头部节点的前一个，即是尾部开始节点

	if (skb == (struct sk_buff *)list_)//判断是否是只有一个头节点的队列
		skb = NULL;
	return skb;

}

3.3 元素弹出操作 __skb_unlink()

static inline void __skb_unlink(struct sk_buff *skb, struct sk_buff_head *list)
{
	struct sk_buff *next, *prev;

	list->qlen--;
	next	   = skb->next;
	prev	   = skb->prev;
	skb->next  = skb->prev = NULL;
	next->prev = prev;
	prev->next = next;
}

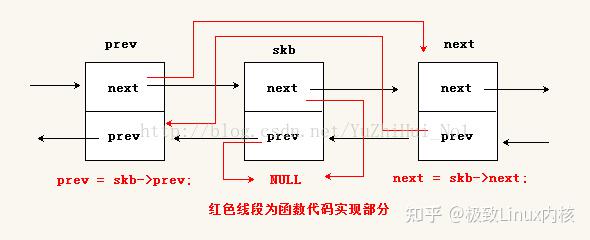

_skb_unlink()函数实现原理图：

【文章福利】小编推荐自己的Linux内核技术交流群：【977878001】整理一些个人觉得比较好得学习书籍、视频资料共享在群文件里面，有需要的可以自行添加哦！！！

内核资料直通车：Linux内核源码技术学习路线+视频教程代码资料

学习直通车：Linux内核源码/内存调优/文件系统/进程管理/设备驱动/网络协议栈-学习视频教程

4 清空队列函数 skb_queue_purge()

内核中特意实现了一个清空所有队列元素的操作函数：skb_queue_purge()；函数实现如下：

void skb_queue_purge(struct sk_buff_head *list) //传入一个链表头结点
{
	struct sk_buff *skb;
	while ((skb = skb_dequeue(list)) != NULL) //从头部开始循环出队列，直到最后一个头部节点
		kfree_skb(skb); //队列中每出一个元素就释放掉一个元素
}

5 遍历队列操作

内核定义了一系列宏来进行遍历队列操作，是从两方面考虑：第一、从哪个元素开始遍历；第一、是否要安全遍历，防止遍历时，元素被删除。

#define skb_queue_walk(queue, skb) \
		for (skb = (queue)->next;					\
		     prefetch(skb->next), (skb != (struct sk_buff *)(queue));	\
		     skb = skb->next)
// 上面的遍历是从queue头结点开始遍历，直到遍历循环回到queue结束。
// 也就是遍历整个队列操作，但该宏不能做删除skb操作,一旦删除了skb后，skb->next就是非法的(因为此时skb不存在)。

#define skb_queue_walk_safe(queue, skb, tmp)					\
		for (skb = (queue)->next, tmp = skb->next;			\
		     skb != (struct sk_buff *)(queue);				\
		     skb = tmp, tmp = skb->next)
// 这个宏也是从queue头结点开始遍历整个队列操作，唯一不同的是这个宏用了一个临时变量，就是防止遍历时要删除掉skb变量，
// 因为删除掉了skb后，也可以从skb=tmp中再次获得，然后依次tmp = skb->next;(此时skb是存在的)所以遍历时，可以做删除操作。

#define skb_queue_walk_from(queue, skb)						\
		for (; prefetch(skb->next), (skb != (struct sk_buff *)(queue));	\
		     skb = skb->next)
// 这个宏是从skb元素处开始遍历直到遇到头结点queue结束，该宏只能做查看操作，不能做删除skb操作，分析如第一个宏

#define skb_queue_walk_from_safe(queue, skb, tmp)				\
		for (tmp = skb->next;						\
		     skb != (struct sk_buff *)(queue);				\
		     skb = tmp, tmp = skb->next)
// 这个宏也是从skb元素开始遍历直到遇到queue元素结束，但该宏可以做删除skb元素操作，具体分析如第一个宏

#define skb_queue_reverse_walk(queue, skb) \
		for (skb = (queue)->prev;					\
		     prefetch(skb->prev), (skb != (struct sk_buff *)(queue));	\
		     skb = skb->prev)
// 这是个逆反遍历宏，就是从queue头结点的尾部开始（或者说从前驱元素开始）直到遇到queue元素节点。
// 也即是从头结点尾部开始遍历了整个队列，此宏和第一、第三个宏一样，不能做删除操作。

6 插入数据函数 skb_add_data()

插入数据函数和插入函数是不一样的，插入函数是把sk_buff结构体插入链表中，而插入数据函数是把数据插入sk_buff结构的数据区。函数实现如下：

// skb为被添加的sk_buff类型的结构体，from为将要添加的数据源，copy为数据源的长度
static inline int skb_add_data(struct sk_buff *skb,
			       char __user *from, int copy)
{
	const int off = skb->len;

	if (skb->ip_summed == CHECKSUM_NONE) {// 表示检验ip包的校验
		int err = 0;
// 数据拷贝操作，这里调用了skb_put()函数让tail往下移空出控件来存放将要拷贝的数据，并且返回tail指针
		__wsum csum = csum_and_copy_from_user(from, skb_put(skb, copy),
							    copy, 0, &err);
		if (!err) {
			skb->csum = csum_block_add(skb->csum, csum, off); // 这个应该是IP校验计算吧
			return 0;
		}
	} else if (!copy_from_user(skb_put(skb, copy), from, copy)) // 这是最本质的数据拷贝操作宏，同样调用了skb_put()函数返回tail指针
		return 0;

	__skb_trim(skb, off); // 这个是删除数据操作，将在下一个数据删除（skb_trim()函数）分析
	return -EFAULT;
}

static inline
__wsum csum_and_copy_from_user (const void __user *src, void *dst,
				      int len, __wsum sum, int *err_ptr)
{
	if (access_ok(VERIFY_READ, src, len)) // 判断数据长度关系
		return csum_partial_copy_from_user(src, dst, len, sum, err_ptr); // 调用拷贝函数

	if (len)
		*err_ptr = -EFAULT;
	return sum;
}

static __inline__
__wsum csum_partial_copy_from_user(const void __user *src,
                                         void *dst, int len, __wsum sum,
                                         int *err_ptr)
{
        if (copy_from_user(dst, src, len)) { // 拷贝操作
                *err_ptr = -EFAULT;
                return (__force __wsum)-1;
        }
        return csum_partial(dst, len, sum); // 设置校验和
}

// 这是调用memcpy()函数来对数据进行拷贝，to是tail指针，from是将要插入的数据源指针，n是数据源长度
#define copy_from_user(to, from, n)	(memcpy((to), (from), (n)), 0)

7 删除数据函数

删除数据函数和插入数据函数相对应，和删除函数不一样，删除函数只是删除队列链表中的某个元素节点，而删除数据函数是删除sk_buff结构中的数据区数据以及删除sk_buff结构中分片结构的数据区中数据。这些删除操作都是从尾部tail指针开始删除

7.1 删除sk_buff结构中的数据区数据函数skb_trim()

void skb_trim(struct sk_buff *skb, unsigned int len)
{
// 这里值得注意的是len不是要删除的数据长度，而是删除后的数据长度，即是新的数据长度。
// 所以新的数据长度不能比开始的skb的长度还大，否则就是插入增加数据函数而不是删除数据函数了
	if (skb->len > len)
		__skb_trim(skb, len);// 调用函数进行删除数据操作
}

static inline void __skb_trim(struct sk_buff *skb, unsigned int len)
{
	if (unlikely(skb->data_len)) {
		WARN_ON(1);
		return;
	}
	skb->len = len; // 为新的skb赋上删除后的len值
	skb_set_tail_pointer(skb, len); // 调用函数删除操作
}

static inline void skb_set_tail_pointer(struct sk_buff *skb, const int offset)
{
	skb->tail = skb->data + offset; // 实质上没有对数据进行删除，只是让tail指针偏移，改变有效数据值
}

7.2 删除sk_buff结构中分片结构的数据区数据函数 pskb_trim()

static inline int pskb_trim(struct sk_buff *skb, unsigned int len)
{
	return (len < skb->len) ? __pskb_trim(skb, len) : 0; // 这个功能和上面类似，如果新len值小于skb原有的值，则做删除操作
}
static inline int __pskb_trim(struct sk_buff *skb, unsigned int len)
{
	if (skb->data_len)// 如果分片结构数据区有数据
		return ___pskb_trim(skb, len);// 则调用该函数来删除分片结构中的数据区数据
	__skb_trim(skb, len);// 这个和上面删除sk_buff结构中的数据区数据一样
	return 0;
}

pskb_trim()函数其实包含了skb_trim()函数，如果当分片结构数据区没有数据则skb_trim()函数和pskb_trim()函数是一样的。如果分片结构数据区有数据时，则pskb_trim()函数不仅要删除sk_buff结构数据区数据（skb_trim()函数功能），还要删除分片结构数据区数据。

8 拆分数据函数 skb_split()

拆分数据函数是把数据区数据拆分成两个存放到另外一个 skb 中，其实拆分数据函数并不复杂，只是一些指针的赋值，和控制。下面看函数实现：

// skb为原来的skb结构体（将要被拆分的），skb1为拆分后得到的子skb，len为拆分后的skb的新长度
void skb_split(struct sk_buff *skb, struct sk_buff *skb1, const u32 len)
{
	int pos = skb_headlen(skb);// pos = skb->len - skb->data_len，pos是skb结构中数据区的有效数据长度

	if (len < pos)	// 如果拆分长度小于skb数据区中的有效长度，则调用下面函数
		skb_split_inside_header(skb, skb1, len, pos);// 该函数只拆分skb数据区中的数据
	else  // 反之，如果拆分长度不小于skb数据区中的有效长度，则调用下面函数
		skb_split_no_header(skb, skb1, len, pos);// 拆分skb结构中的分片结构中数据区数据
}

// 这是只拆分sk_buff结构数据区的数据，其他参数不变，参数：pos则是sk_buff结构数据区中有效数据长度
static inline void skb_split_inside_header(struct sk_buff *skb,
					   struct sk_buff* skb1,
					   const u32 len, const int pos)
{
	int i;
	// 这是个把sk_buff结构中有效数据拷贝到新的skb1中,pos为有效数据长度，len为剩下数据长度，得：pos-len为要拷贝的数据长度
        // skb_put(skb1,pos-len)是移动tail指针让skb1结构数据区空出空间来存放将要拷贝的数据，该函数返回tail指针
	skb_copy_from_linear_data_offset(skb, len, skb_put(skb1, pos - len),
					 pos - len);
            // 为了方便理解，把该函数实现代码注释进来
            // skb为要被拆分的sk_buff结构，offset为剩下新的skb数据长度，to为skb1结构中tail指针，len为要拷贝的数据长度
            // static inline void skb_copy_from_linear_data_offset(const struct sk_buff *skb,
	    //				    const int offset, void *to,
	    //				    const unsigned int len)
	    // {
	    // 从skb要剩下的数据位置开始（即是skb->data+offset，skb->data和skb->data+offset之间的数据是要保留的）
            // to则是tail指针移动前返回的一个位置指针（详细请看skb_put()函数实现），拷贝len长度内容
	    //	<span style="white-space:pre">	</span>memcpy(to, skb->data + offset, len);
	    //<span style="white-space:pre">	</span>}
        // 如果对sk_buff结构及相关结构体中成员变量了解，则这些代码就非常好理解了。
        // nr_frags为多少个分片数据区，循环把所有分片数据拷贝到skb1中
	for (i = 0; i < skb_shinfo(skb)->nr_frags; i++)
		skb_shinfo(skb1)->frags[i] = skb_shinfo(skb)->frags[i];

	//下面做的都是些成员字段拷贝赋值操作，并且设置skb的字段
	skb_shinfo(skb1)->nr_frags = skb_shinfo(skb)->nr_frags;
	skb_shinfo(skb)->nr_frags  = 0;
	skb1->data_len		   = skb->data_len;
	skb1->len		   += skb1->data_len;
	skb->data_len		   = 0;
	skb->len		   = len;
	skb_set_tail_pointer(skb, len);// 下面把实现函数代码注释进来，方便理解
 		//	static inline void skb_set_tail_pointer(struct sk_buff *skb, const int offset)
		//	{
		//		// 这是把tail指针移到数据区的最后面
		//		skb->tail = skb->data + offset;
		//	}
}


// 这是拆分分片结构数据区数据，同理，其他参数不变，参数：pos则是sk_buff结构数据区中有效数据长度
static inline void skb_split_no_header(struct sk_buff *skb,
				       struct sk_buff* skb1,
				       const u32 len, int pos)
{
	int i, k = 0;
	// 开始设置sk_buff结构数据区内容
	const int nfrags = skb_shinfo(skb)->nr_frags;
	skb_shinfo(skb)->nr_frags = 0;
	skb1->len		  = skb1->data_len = skb->len - len;
	skb->len		  = len;
	skb->data_len		  = len - pos;

	// 这是循环拆分分片结构数据区数据
	for (i = 0; i < nfrags; i++) {
		int size = skb_shinfo(skb)->frags[i].size;
	// 其实拆分，数据区存储不会动，动的只是指向这些数据存储的位置指针
       //  下面都是把skb的一些指向分片结构数据区的指针赋值给skb1中的数据区相关变量
		if (pos + size > len) {
			skb_shinfo(skb1)->frags[k] = skb_shinfo(skb)->frags[i];
			if (pos < len) {
				get_page(skb_shinfo(skb)->frags[i].page);
				skb_shinfo(skb1)->frags[0].page_offset += len - pos;
				skb_shinfo(skb1)->frags[0].size -= len - pos;
				skb_shinfo(skb)->frags[i].size	= len - pos;
				skb_shinfo(skb)->nr_frags++;
			}
			k++;
		} else
			skb_shinfo(skb)->nr_frags++;
		pos += size;
	}
	skb_shinfo(skb1)->nr_frags = k;
}
