【回顾练习】静态路由配置综合实验报告

一、分析要求

1. 为R6设备配置公有IP地址，并确保只能进行IP地址配置，无法进行其他配置。
2. 为R1-R5设备分配私有IP地址。
3. 为R1、R2、R4配置两个环回地址，为R5、R6配置一个环回地址。
4. 在R3上配置DHCP服务，以供两台PC自动获取IP地址。
5. 使用动态路由协议（如OSPF或EIGRP）来满足选路最佳、路由表尽量小、避免环路的要求。
6. 确保R1-R5能够访问R6的环回地址。
7. 在R5上配置端口转发规则，将R5的公有IP地址与R1的环回地址关联起来，使得R6通过Telnet访问R5的公有IP地址时，实际登录到R1上。
8. 为R4与R5之间的链路配置两条不同的链路，一条为1000M链路，另一条为100M链路，并在正常情况下使用1000M链路，故障时切换到100M链路。

二、实施过程

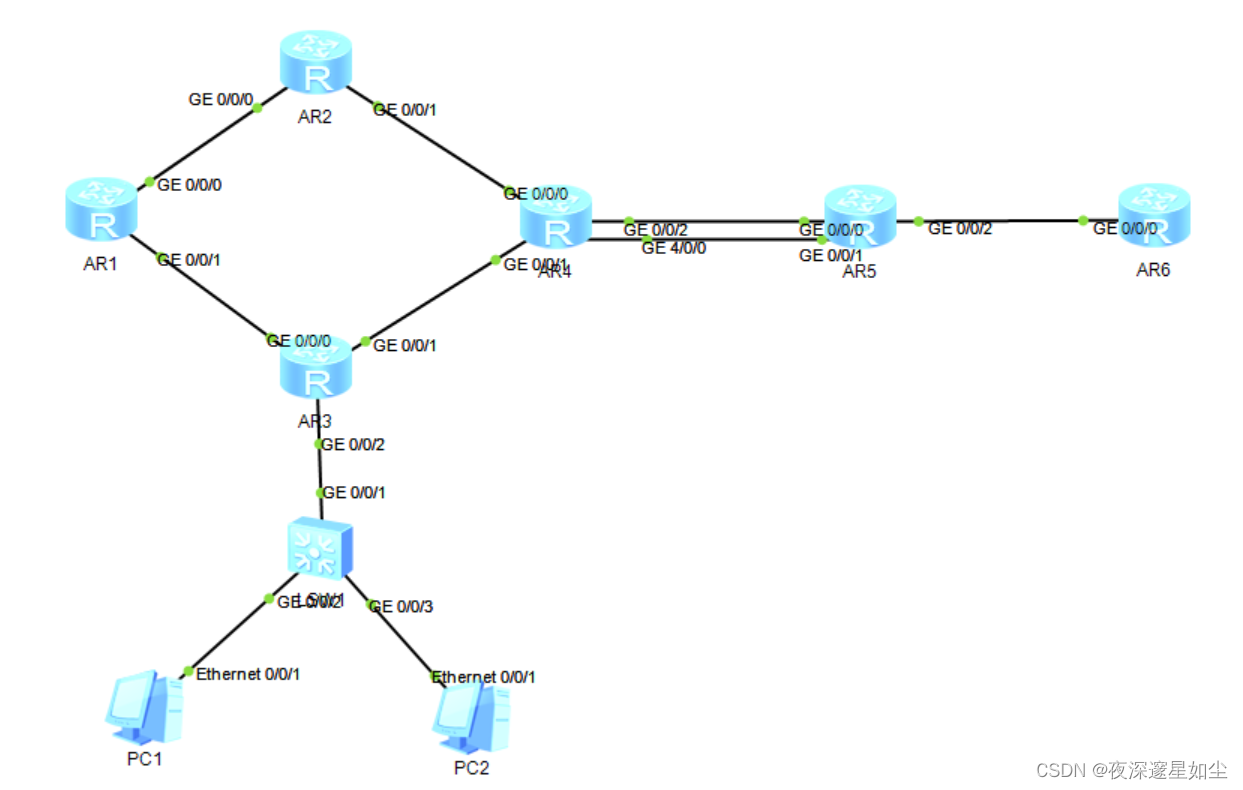

实验拓扑图搭建

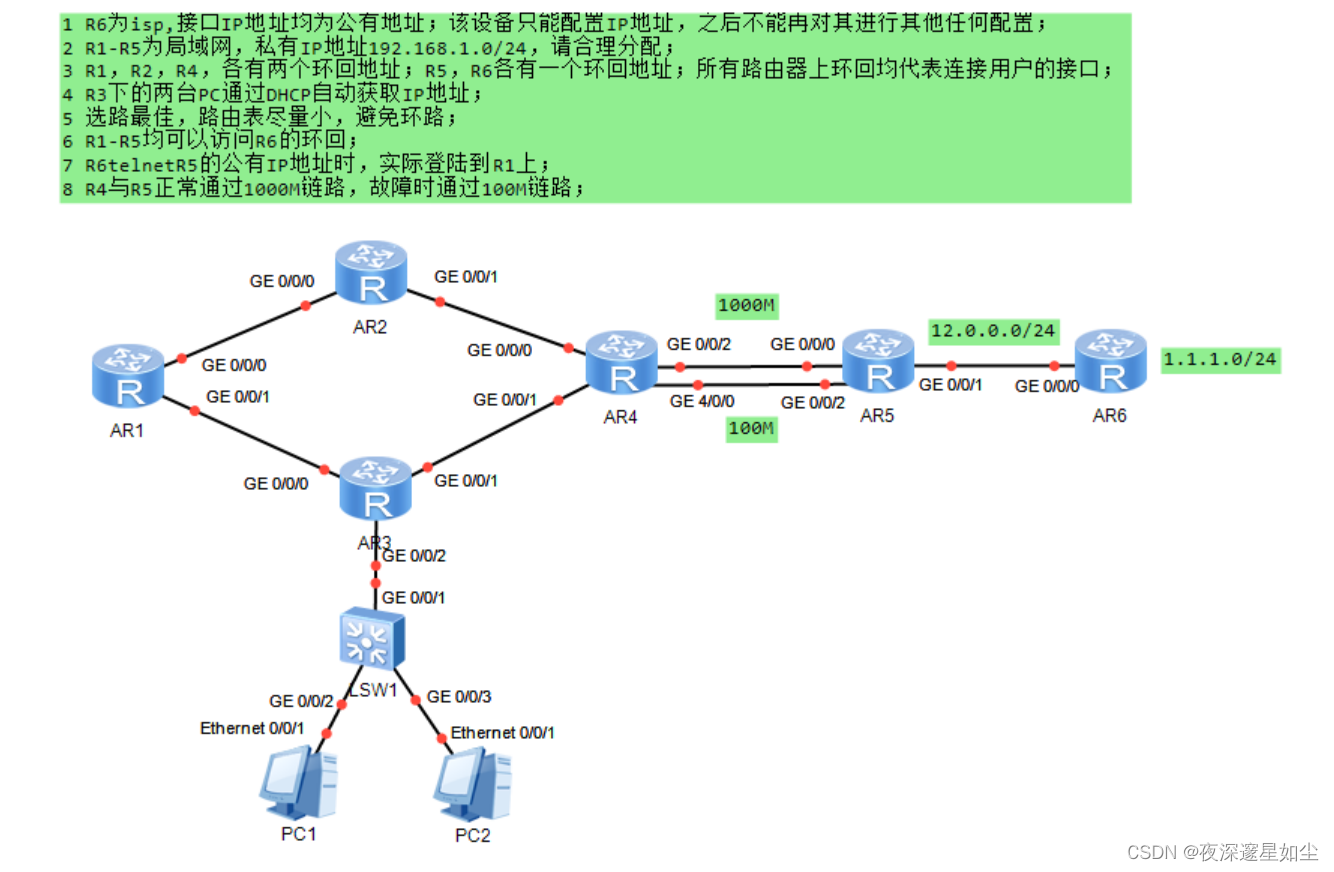

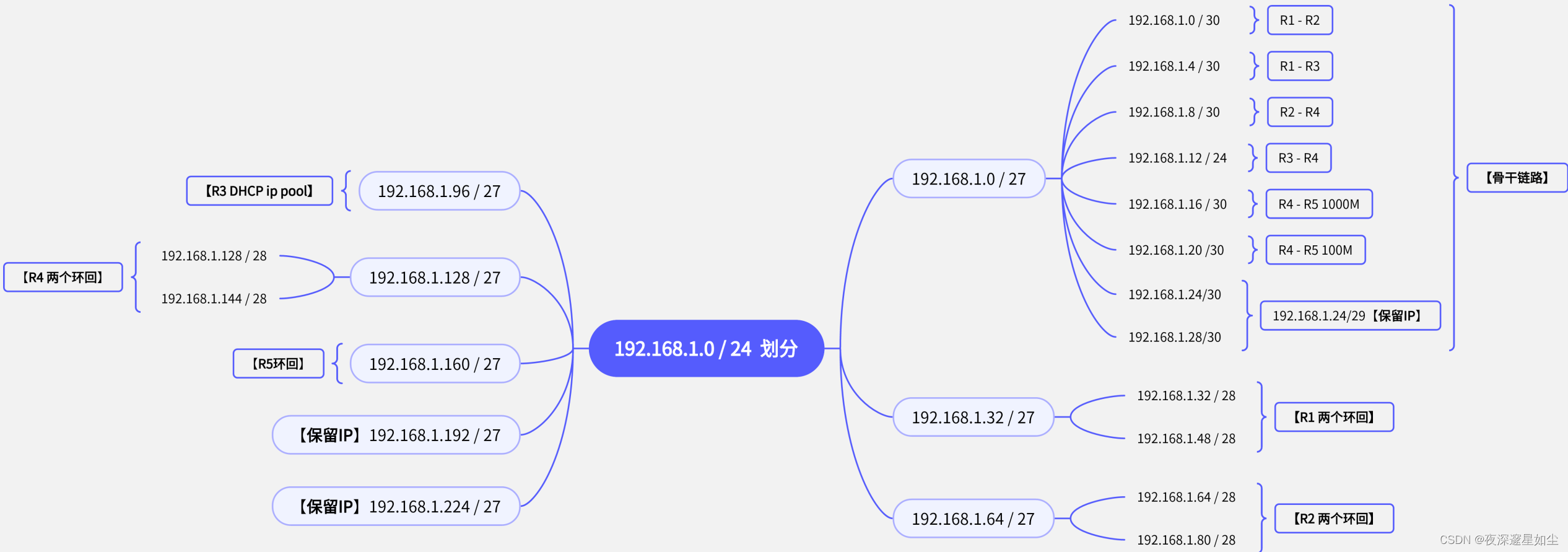

1. 划分IP（如图所示）

2. 配置所有接口的IP地址

 AR1

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 30
[R1-GigabitEthernet0/0/0]int g 0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.1.5 30

AR2

[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 30
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.1.9 30

AR3

[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.1.6 30
[R3-GigabitEthernet0/0/0]int g 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.1.13 30

AR4

[R4]int g 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.1.10 30
[R4-GigabitEthernet0/0/0]int g 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.1.14 30
[R4-GigabitEthernet0/0/1]int g 0/0/2
[R4-GigabitEthernet0/0/2]ip add 192.168.1.17 30
[R4-GigabitEthernet0/0/2]int g 4/0/0
[R4-GigabitEthernet4/0/0]ip add 192.168.1.21 30

AR5

[R5]int g 0/0/0
[R5-GigabitEthernet0/0/0]ip add 192.168.1.18 30
[R5-GigabitEthernet0/0/0]int g 0/0/1
[R5-GigabitEthernet0/0/1]ip add 192.168.1.22 30
[R5-GigabitEthernet0/0/1]int g 0/0/2
[R5-GigabitEthernet0/0/2]ip add 12.0.0.1 24

AR6

[R6]int g 0/0/0
[R6-GigabitEthernet0/0/0]ip add 192.168.1.26 30

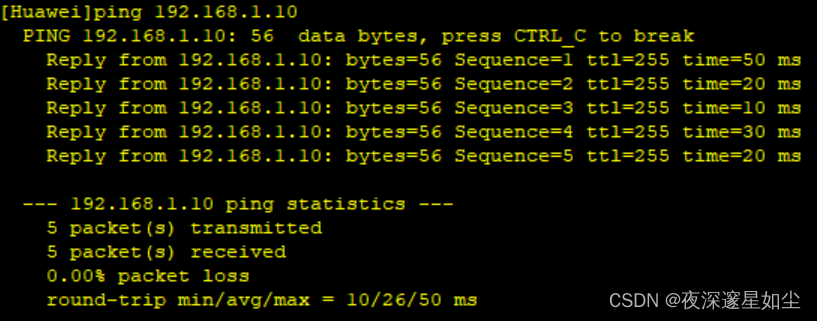

测试

 3.配置环回接口IP

AR1

[R1]interface LoopBack 0
[R1-LoopBack0]ip add 192.168.1.33 28
[R1]int l 1
[R1-LoopBack1]ip add 192.168.1.49 28

AR2

[R2]int LoopBack 0
[R2-LoopBack0]ip add 192.168.1.65 28
[R2-LoopBack0]int l 1
[R2-LoopBack1]ip add 192.168.1.81 28

AR4

[R4]int LoopBack 0
[R4-LoopBack0]ip add 192.168.1.129 28
[R4-LoopBack0]int l 1
[R4-LoopBack1]ip add 192.168.1.145 28

AR5

[R5]int LoopBack 0
[R5-LoopBack0]ip add 192.168.1.161 27

AR6

[R6]int LoopBack 0
[R6-LoopBack0]ip add 1.1.1.1 24

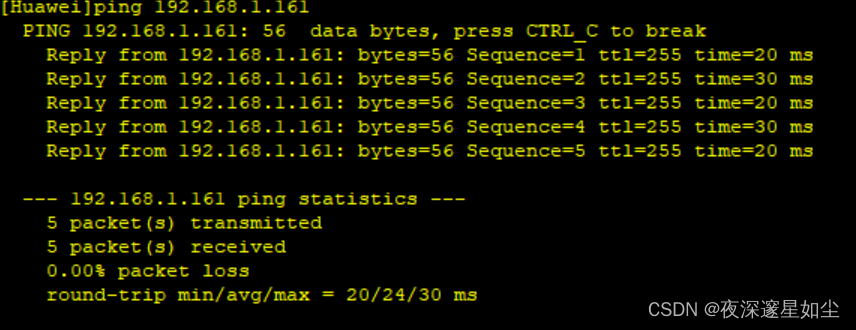

 测试

4. R3开启DHCP协议

[R3]dhcp enable
[R3]ip pool R3
[R3-ip-pool-R3]network 192.168.1.96 mask 27
[R3-ip-pool-R3]gateway-list 192.168.1.126
[R3-ip-pool-R3]dns-list 114.114.114.114
[R3-ip-pool-R3]int g 0/0/2
[R3-GigabitEthernet0/0/2]ip add 192.168.1.126 27
[R3-GigabitEthernet0/0/2]dhcp select global

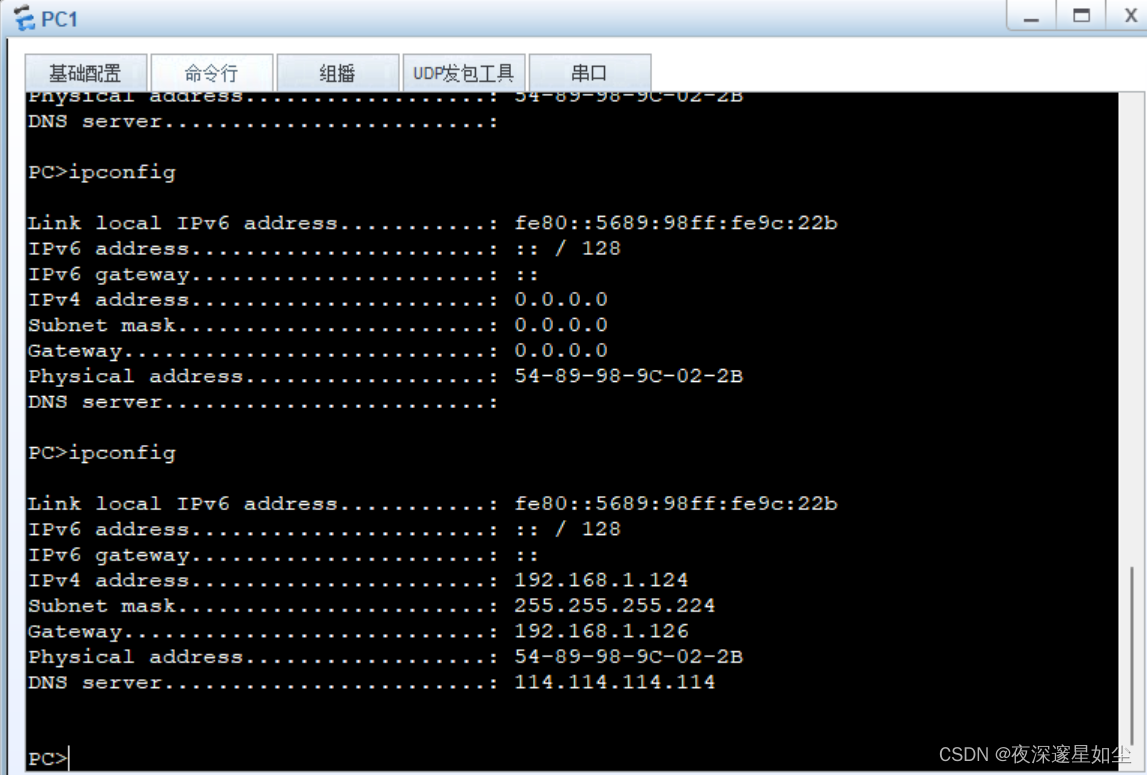

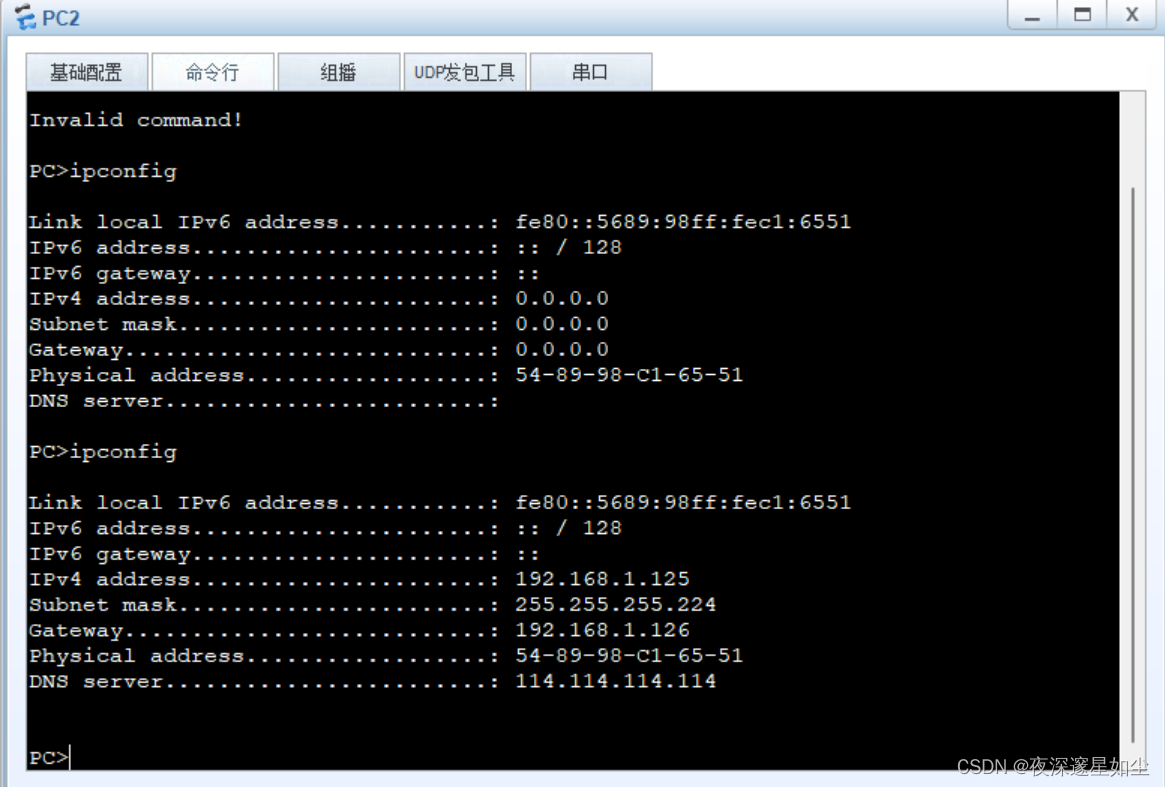

测试

5. 撰写路由表

R1

[R1]ip route-static 0.0.0.0 0 192.168.1.2
[R1]ip route-static 192.168.1.96 27 192.168.1.6【R3 pool】
[R1]ip route-static 192.168.1.12 30 192.168.1.6

R2

[R2]ip route-static 0.0.0.0 0 192.168.1.10
[R2]ip route-static 192.168.1.32 27 192.168.1.1【R1环回】
[R2]ip route-static 192.168.1.4 30 192.168.1.1

R3

[R3]ip route-static 0.0.0.0 0 192.168.1.14
[R3]ip route-static 192.168.1.32 27 192.168.1.5【R1环回】
[R3]ip route-static 192.168.1.0 30 192.168.1.5

R4

[R4]ip route-static 0.0.0.0 0 192.168.1.18
[R4]ip route-static 0.0.0.0 0 192.168.1.22 preference 70  【修改优先级】
[R4]ip route-static 192.168.1.0 30 192.168.1.9
[R4]ip route-static 192.168.1.64 27 192.168.1.9【R2环回】
[R4]ip route-static 192.168.1.4 30 192.168.1.13
[R4]ip route-static 192.168.1.32 27 192.168.1.13【R1环回】
[R4]ip route-static 192.168.1.96 27 192.168.1.13【R3 pool】

R5

[R5]ip route-static 192.168.1.0 24 192.168.1.17
[R5]ip route-static 192.168.1.0 24 192.168.1.21 preference 70【修改优先级】
[R5]ip route-static 0.0.0.0 0 12.0.0.2【缺省路由】

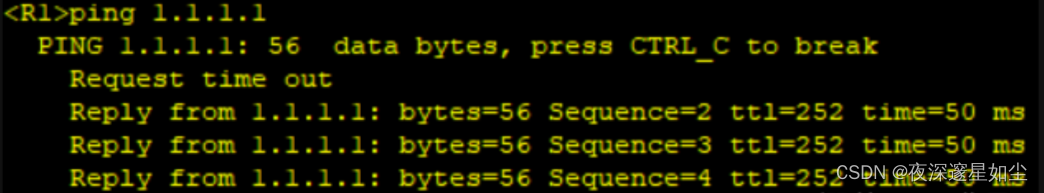

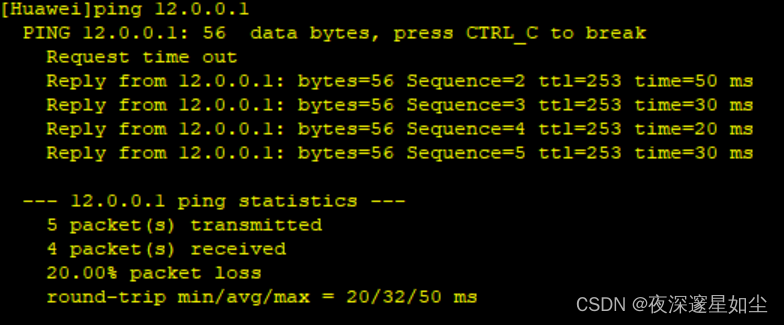

测试

• 缺省路由：



• 浮动静态路由：



6. 配置空接口

R5

[R5]ip route-static 192.168.1.24 29 NULL 0
[R5]ip route-static 192.168.1.192 27 NULL 0
[R5]ip route-static 192.168.1.224 27 NULL 0

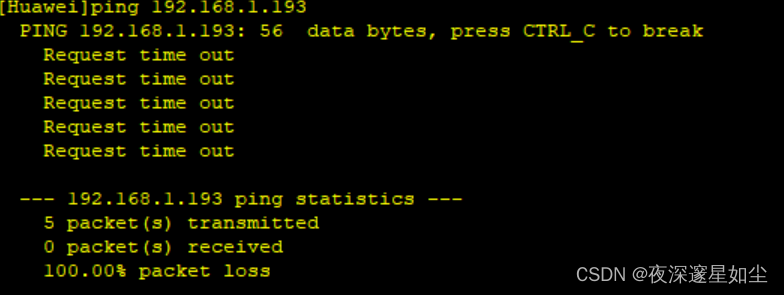

测试

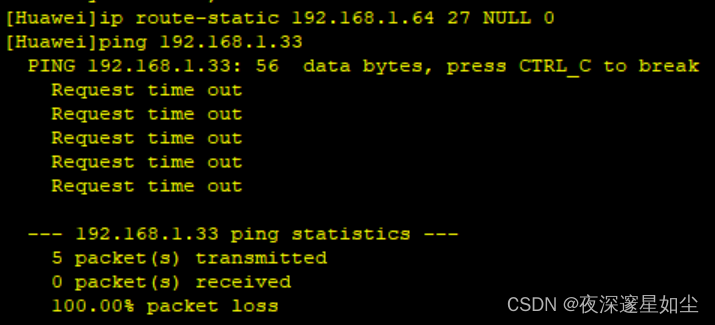

R1、R2、R4

[R1]ip route-static 192.168.1.32 27 NULL 0

[R2]ip route-static 192.168.1.64 27 NULL 0

[R4]ip route-static 192.168.1.128 27 NULL 0

测试

[R1]undo interface LoopBack 0

7. 配置NAPT

R5

[R5-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255 【抓流量】
[R5-GigabitEthernet0/0/2]nat outbound 2000【接口调用】

[R5]display nat outbound //查看NAT配置信息

测试

8. 开启Telnet服务，并配置端口映射

R1

[R1]user-interface vty 0 4【开启虚拟接口】
[R1-ui-vty0-4]authentication-mode aaa【认证模式aaa】
[R1-ui-vty0-4]aaa【进入aaa】
[R1-aaa]local-user admin password cipher admin privilege level 15【一键设置用户名密码及权限等级】
[R1-aaa]local-user admin service-type telnet【设置该用户使用的协议是Telnet】

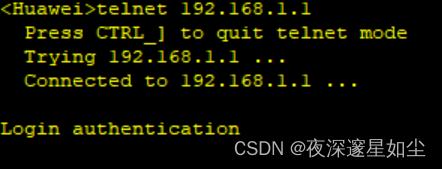

测试

R5

[R5-GigabitEthernet0/0/2]nat server protocol tcp global current-interface 23 inside 192.168.1.1 telnet // 使用的是当前接口映射，也可以选择漂浮IP或者环回IP
【第一个端口号23可以改成别的】

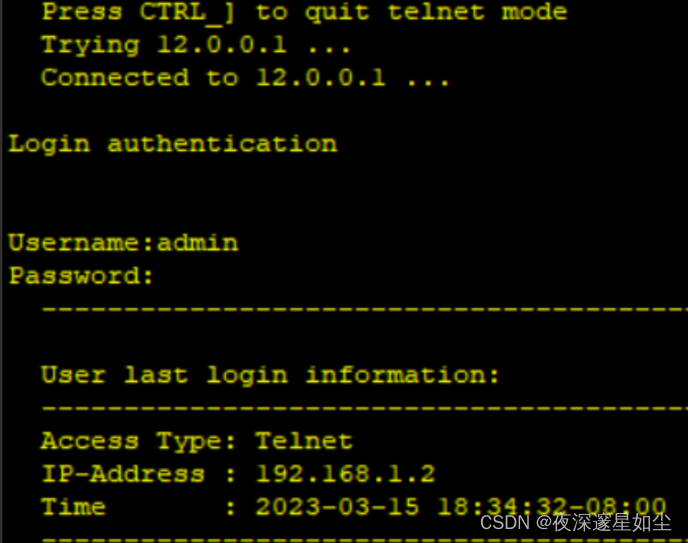

测试
