1，绘图的基本概念

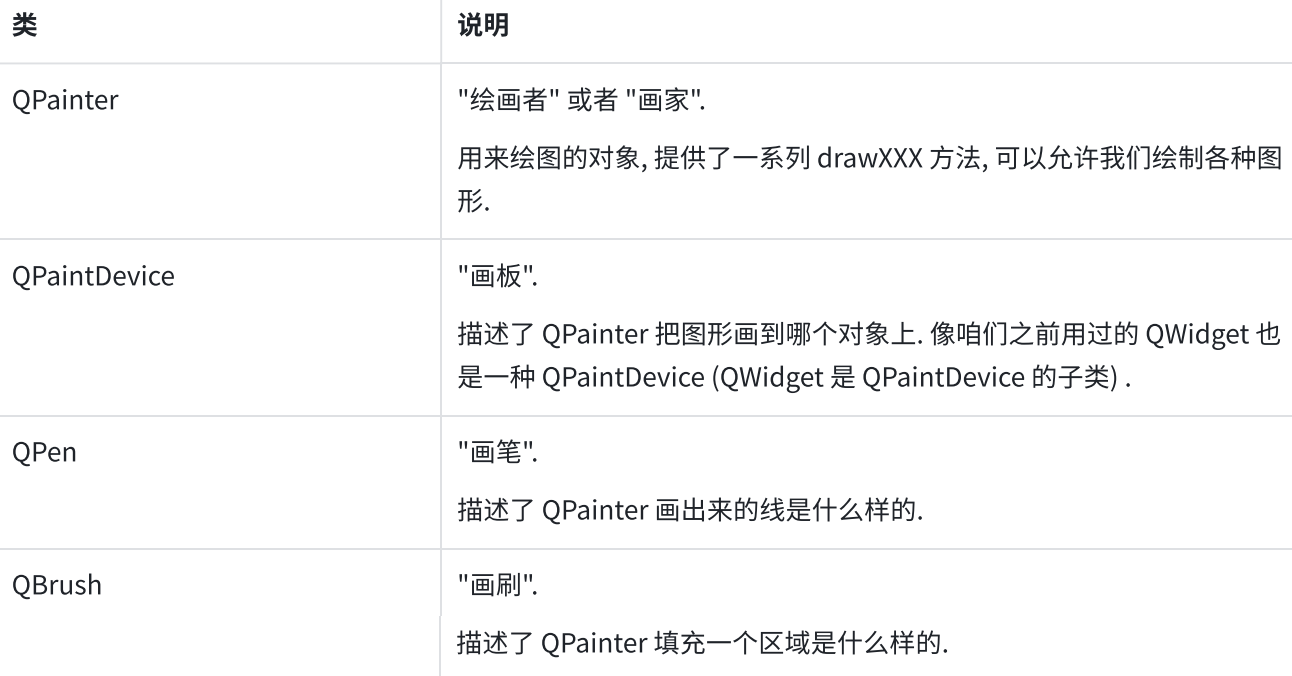

Qt 提供了画图相关的 API，可以允许我们在窗口上绘制任意的图形形状，来完成更复杂的界⾯设计，这就是 Qt 绘图。绘图 API 核心类如下：

绘图 API 的使用，⼀般不会在 QWidget 的构造函数中使用，而是要放到 paintEvent 事件中。paintEvent 会在以下情况下被触发：

控件⾸次创建
控件被遮挡，再解除遮挡
窗口最小化，再恢复
控件大小发⽣变化时
主动调用 repaint() 或者 update() 方法。(这两个方法都是 QWidget 的方法)

2，绘制各种形状

绘制线段：

        void QPainter::drawLine(const QPoint &p1, const QPoint &p2);

        void QPainter::drawLine(int x1, int y1, int x2, int y2);

参数：

        p1：绘制起点坐标；p2：绘制终点坐标

        x1,y1：绘制起点坐标；x2,y2：绘制终点坐标

绘制矩形：

        void QPainter::drawRect(int x, int y, int width, int height);

参数：

        x：窗⼝横坐标；

        y：窗⼝纵坐标；

        width：所绘制矩形的宽度；

        height：所绘制矩形的⾼度；

绘制圆：

        void QPainter::drawEllipse(const QPoint &center, int rx, int ry)

参数：

        center：中心点坐标

        rx：横坐标

        ry：纵坐标



绘制文本：

        void QPainter::drawText(int x, int y, const QString& s);

        QPainter::drawText() 函数来绘制⽂字，也可以使⽤QPainter::setFont()设置字体等信息。

参数：

        x：窗⼝横坐标；

        y：窗⼝纵坐标；

s：文本；

QPainter painter(this);

// 画线段

painter.drawLine(20, 20, 200, 20);

painter.drawLine(QPoint(20, 50), QPoint(200, 50));

// 画矩形

painter.drawRect(50, 80, 100, 80);

// 画一个圆

painter.drawEllipse(50, 170, 50, 50); // 圆形

painter.drawEllipse(50, 250, 80, 50); // 椭圆

// 使用上面设置的painter，绘制⽂本

// 注意：没有画图绘制的文本将没有任何“艺术样式”效果

QFont font("微软雅黑", 20); // 设置字体

painter.setFont(font);

painter.drawText(0, 350, "欢迎来到Qt");

// 或者painter.drawText(QRect(100,200,600,150), "欢迎来到Qt");

3，设置画笔

QPainter在绘制时，是有一个默认的画笔的。在使用时也可以⾃定义画笔。在 Qt 中，QPen类中定义了 QPainter 应该如何绘制形状、线条和轮廓。同时通过 QPen类可以设置画笔的线宽、颜⾊、样式、画刷等。

画笔的颜⾊可以在实例化画笔对象时进⾏设置，画笔的宽度是通过 setWidth() ⽅法进⾏设置，画笔的⻛格是通过 setStyle() ⽅法进⾏设置，设置画刷主要是通过 setBrush() ⽅法。

设置画笔颜⾊：QPen::QPen(const QColor& color) 画笔的颜⾊主要是通过 QColor 类设置

设置画笔宽度：void QPen::setWidth(int width)

设置画笔⻛格：void QPen::setStyle(Qt::PenStyle style)

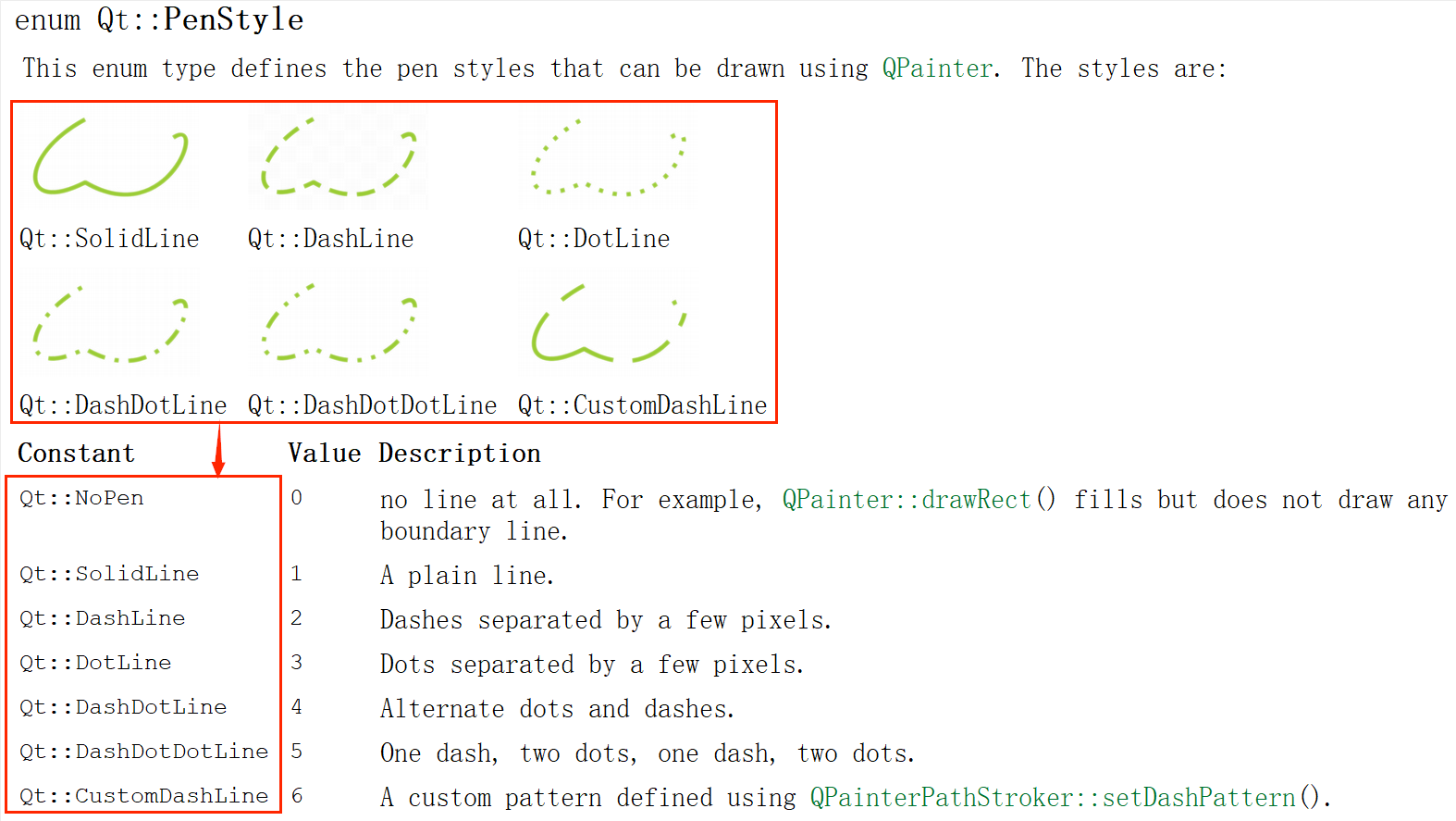

画笔的风格有如下：

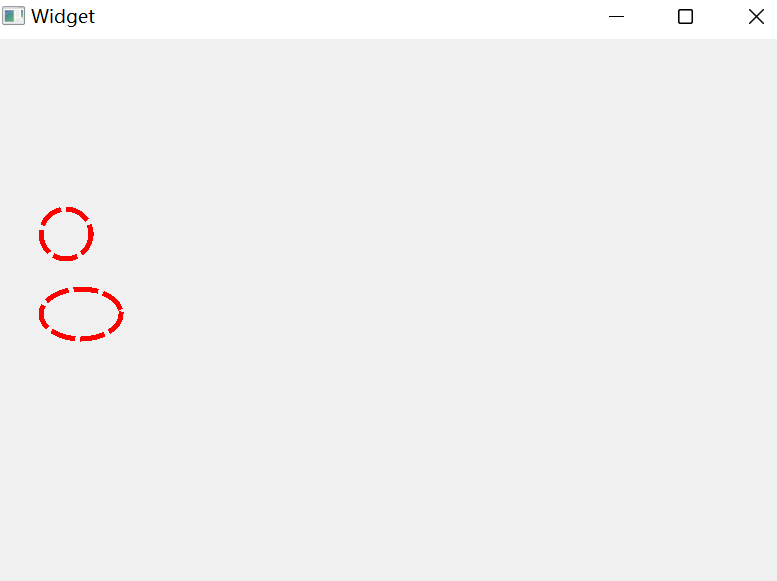

QPainter painter(this);

// 画一个圆，使用画笔

QPen pen; // 设置画笔

pen.setColor(QColor(255, 0, 0)); // 设置红色的线条

pen.setWidth(5); // 设置画笔的宽度，即粗细

pen.setStyle(Qt::DashLine); // 设置线条的风格

painter.setPen(pen); // 使用画笔风格

painter.drawEllipse(50, 170, 50, 50); // 圆形

painter.drawEllipse(50, 250, 80, 50); // 椭圆

4，设置画刷

在 Qt 中，画刷是使⽤ QBrush类来描述，画刷大多用于填充。QBrush定义了QPainter的填充模式，具有样式、颜色、渐变等属性。

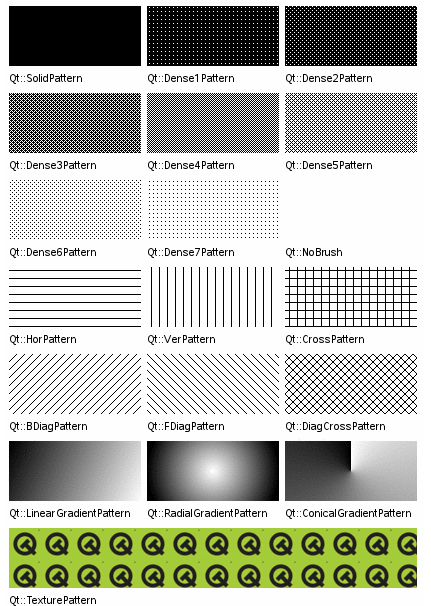

画刷的格式中定义了填充的样式，使⽤ Qt::BrushStyle 枚举，默认值是 Qt::NoBrush，也就是不进行任何填充。可以通过 Qt 助⼿查找画刷的格式。如下图示：

设置画刷主要通过 void QPen::setBrush(const QBrush& brush) 方法，其参数为画刷的格式。

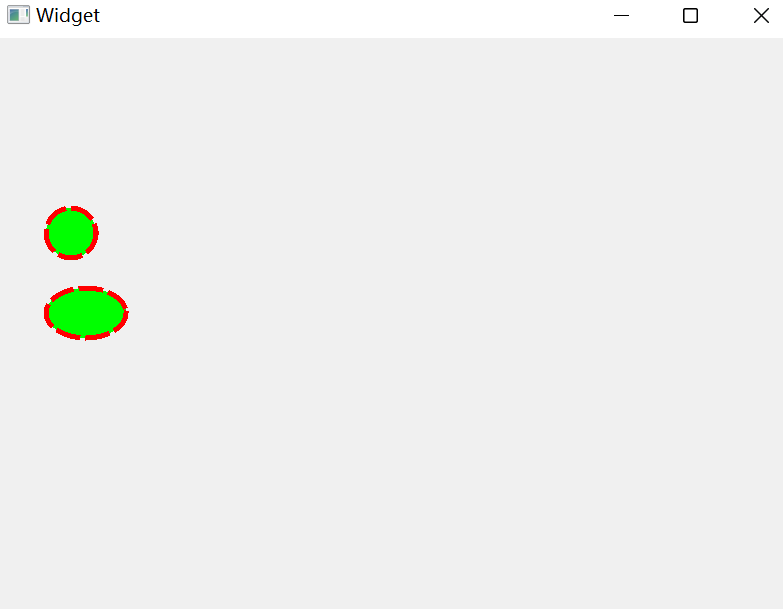

QPainter painter(this);

// 画一个圆，且使用画刷和画笔

// 设置画刷

QBrush brush;

brush.setColor(QColor(0, 255, 0));

brush.setStyle(Qt::SolidPattern);

painter.setBrush(brush);

// 设置画笔

QPen pen;

pen.setColor(QColor(255, 0, 0)); // 设置红色的线条

pen.setWidth(5); // 设置画笔的宽度，即粗细

pen.setStyle(Qt::DashLine); // 设置线条的风格

painter.setPen(pen);

painter.drawEllipse(50, 170, 50, 50); // 圆形

painter.drawEllipse(50, 250, 80, 50); // 椭圆

5，绘制图片

Qt 提供了四个类来处理图像数据：QImage、QPixmap、QBitmap和QPicture。这里只说明QPixmap。QPixmap主要⽤来在屏幕上显示图像，它对在屏幕上显示图像进行了优化。

QPainter 中提供了 drawPixmap 方法设置图片；提供了 translate() 函数来实现坐标原点的改变；提供了 rotate()函数进行旋转。其中，rotate()函数默认是以原点为中心进行旋转的，如果要改变旋转的中心，可以使用 translate()函数完成。

语法：

        void QPainter::drawPixmap(int x, int y, int w, int h, const QPixmap& pm);

        void QPainter::translate(qreal dx, qreal dy)

        void QPainter::rotate(qreal angle)

        要旋转的角度angle正值表示顺时针方向旋转，负值表示逆时针方向旋转

样例：

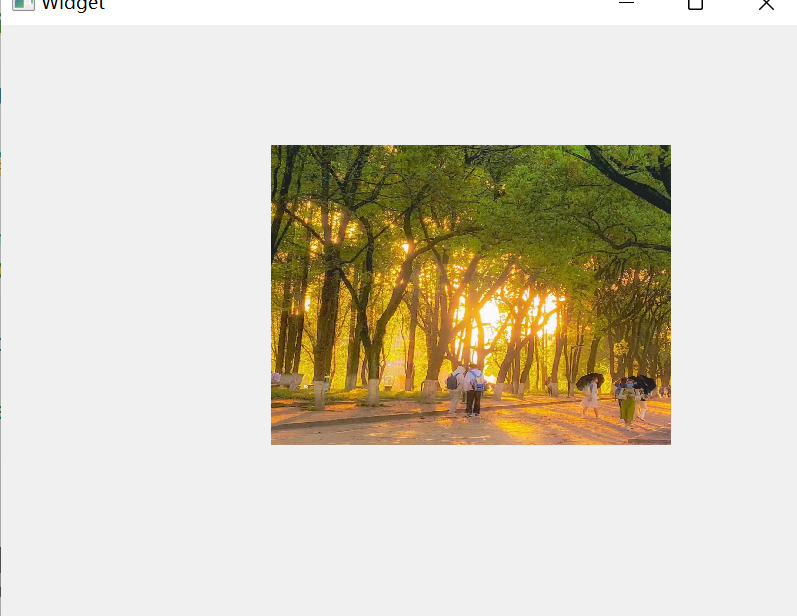

        QPainter painter(this);

        QPixmap pixmap(":/a.jpg");

        // 将绘图设备的坐标系原点 (0, 0) 平移到新的位置 (20, 20)，即重设坐标系

        painter.translate(20, 20);

        // 图片旋转。本质上是把QPainter对象进行旋转，这样绘制的内容就产生了旋转

        painter.rotate(360); // 等于没旋转

// 在(250,100)处绘图，且将图片缩放成400*300

        painter.drawPixmap(250, 100, 400, 300, pixmap);

        // painter.drawPixmap(250, 100, pixmap); // 在(250,100)处绘图,图片大小等于原本图片大小

        painter.translate(100, 100);

下面可再设计其它图形等
