STM32基于HAL库流水灯实验

STM32基于HAL库流水灯实验
一、搭建STM32的开发环境
（一）安装jdk
（二）安装STM32CubeMX
（三）安装MDK5
二、HEL库GPIO端口3只LED红绿灯的周期闪烁
（一）CubeMX建项目
（二）main.c代码修改
（三）烧录运行结果
三、波形观察
四、总结
一、搭建STM32的开发环境
（一）安装jdk
jdk官网下载链接：
https://www.oracle.com/java/technologies/javase-downloads.html
（二）安装STM32CubeMX
1.下载地址：
https://www.st.com/en/development-tools/stm32cubemx.html
2.安装过程

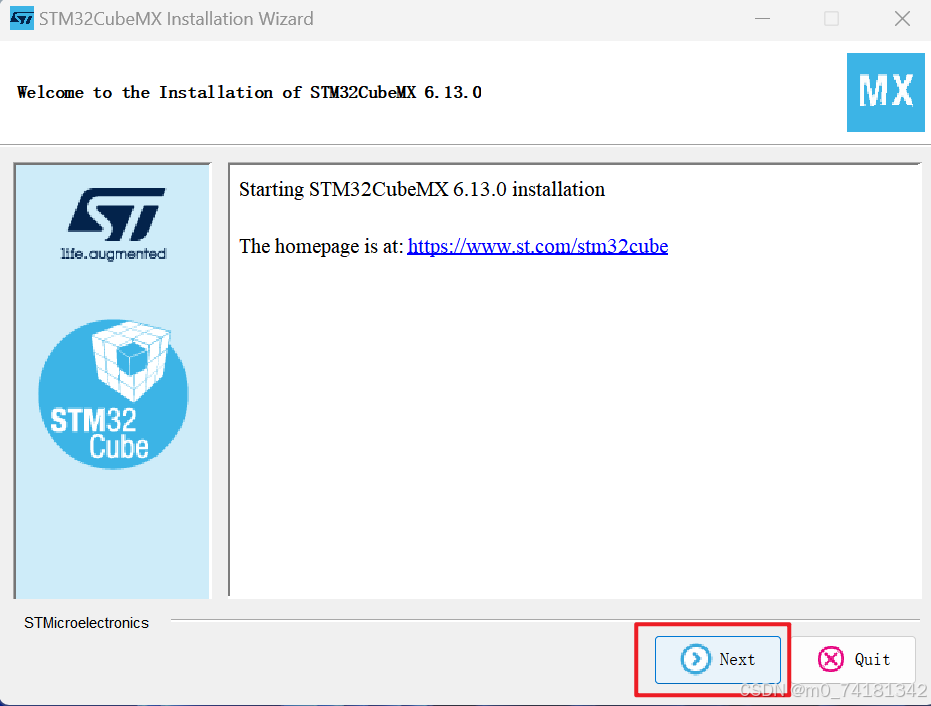

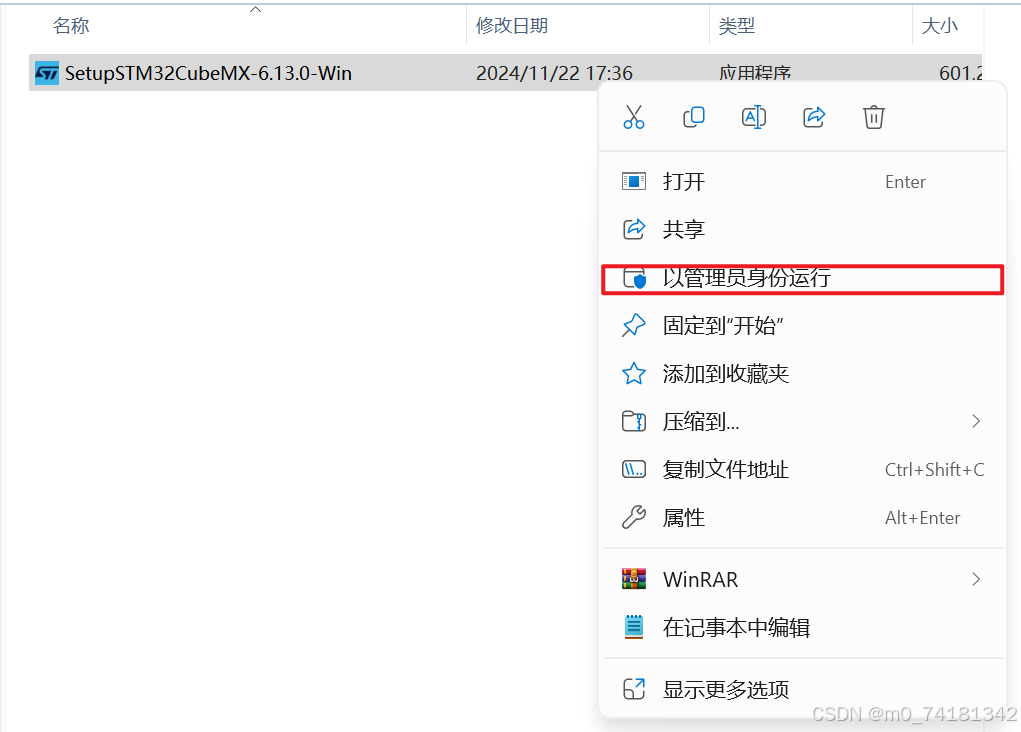

①以管理员身份运行并安装 SetupSTM32CubeMX-4.27.0.exe ，进入下面这个界面后，点击Next

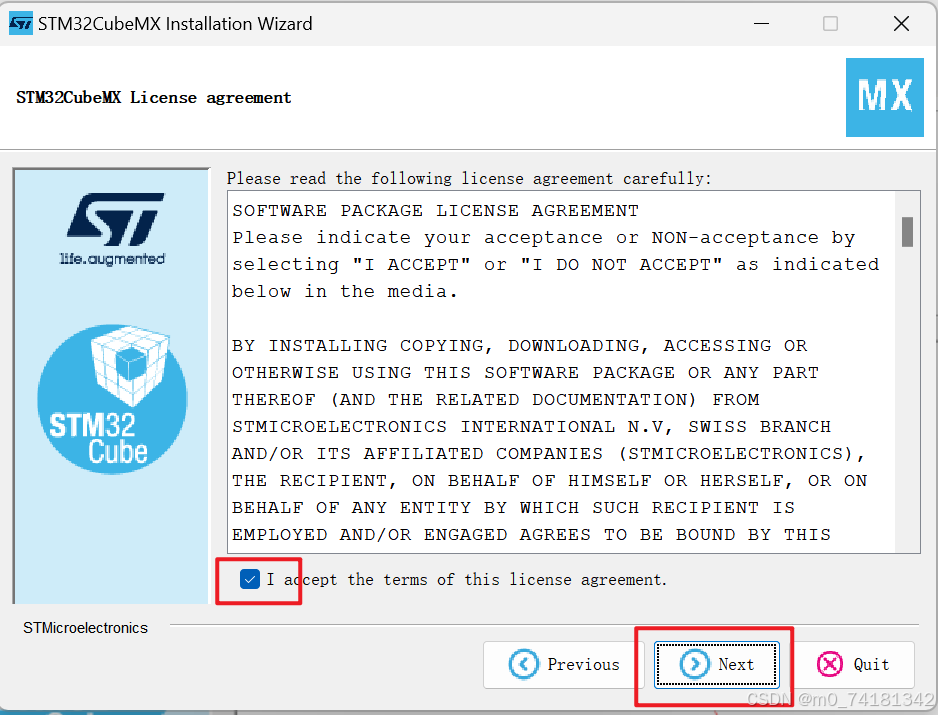

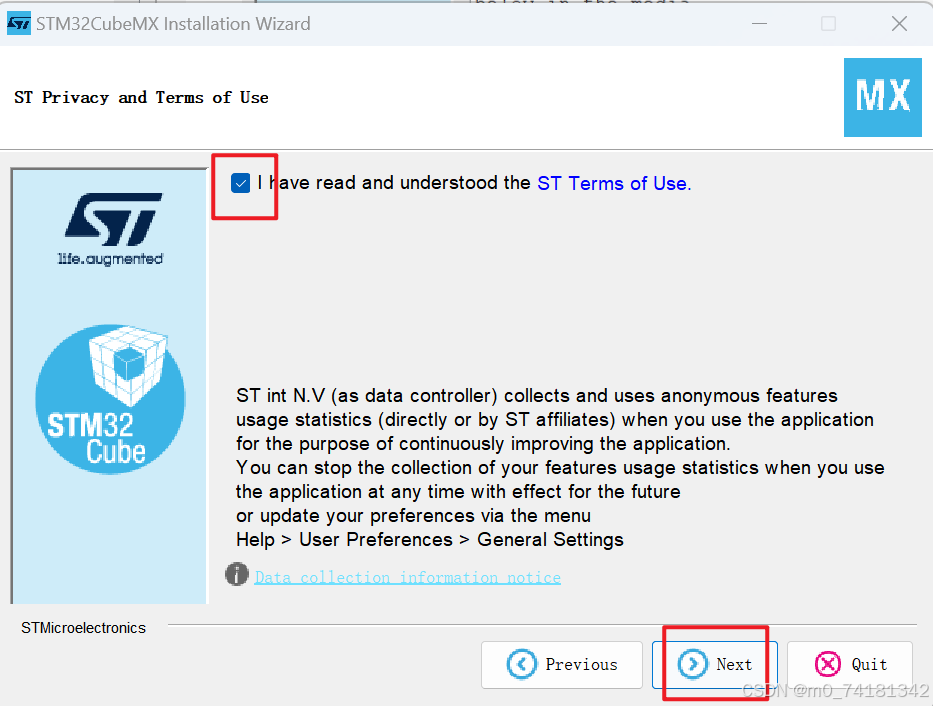

②勾选"I accept the terms of this license agreement"，接着选择Next

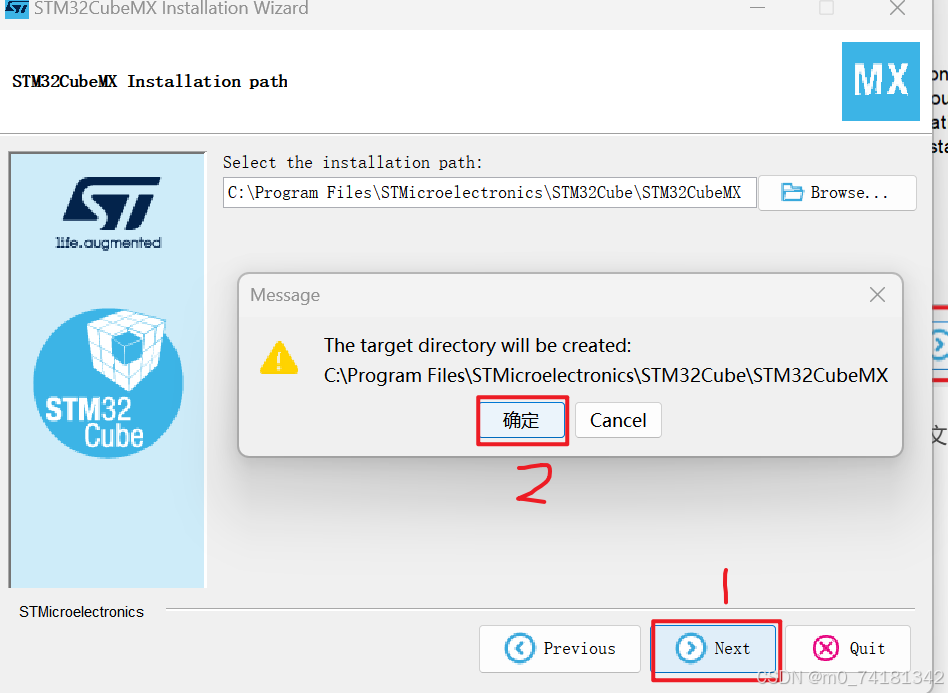

③选择安装位置，默认位置是安装在C盘中（注意：安装位置不要出现中文）
④点击确定

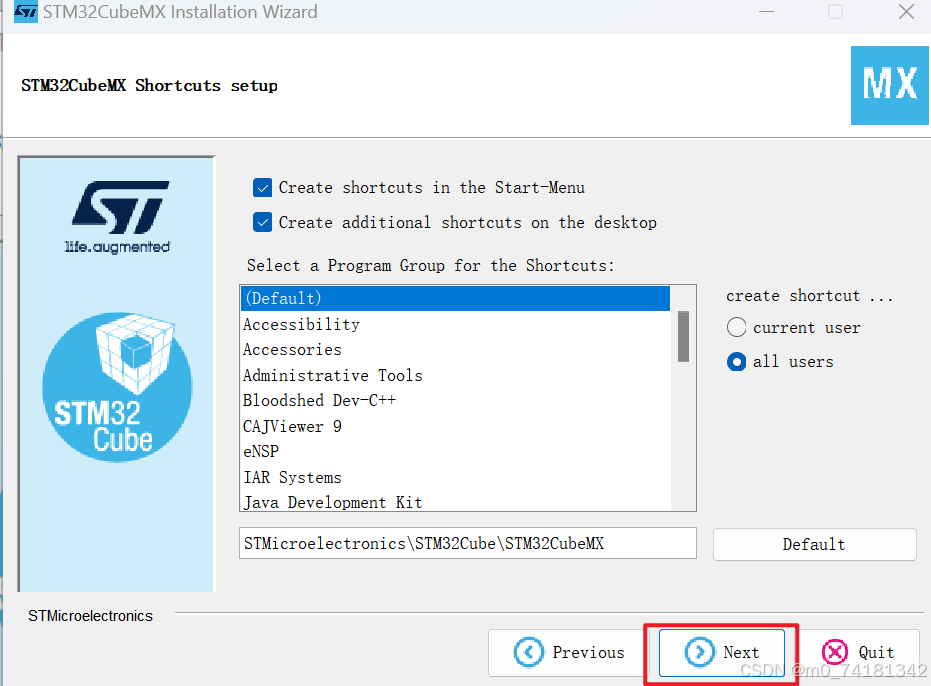

⑤选择Next

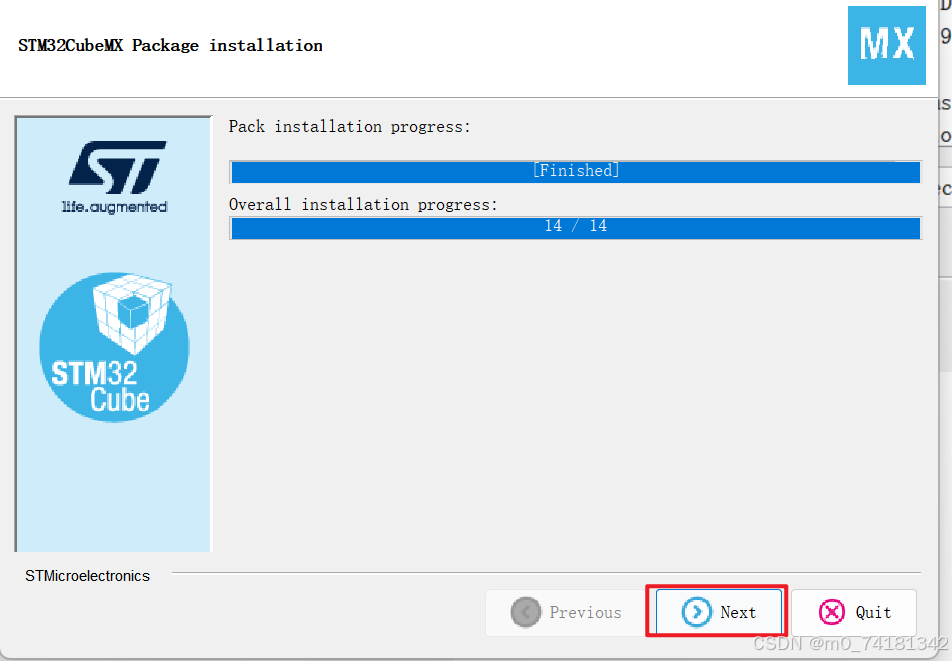

⑥安装完成后，选择Next

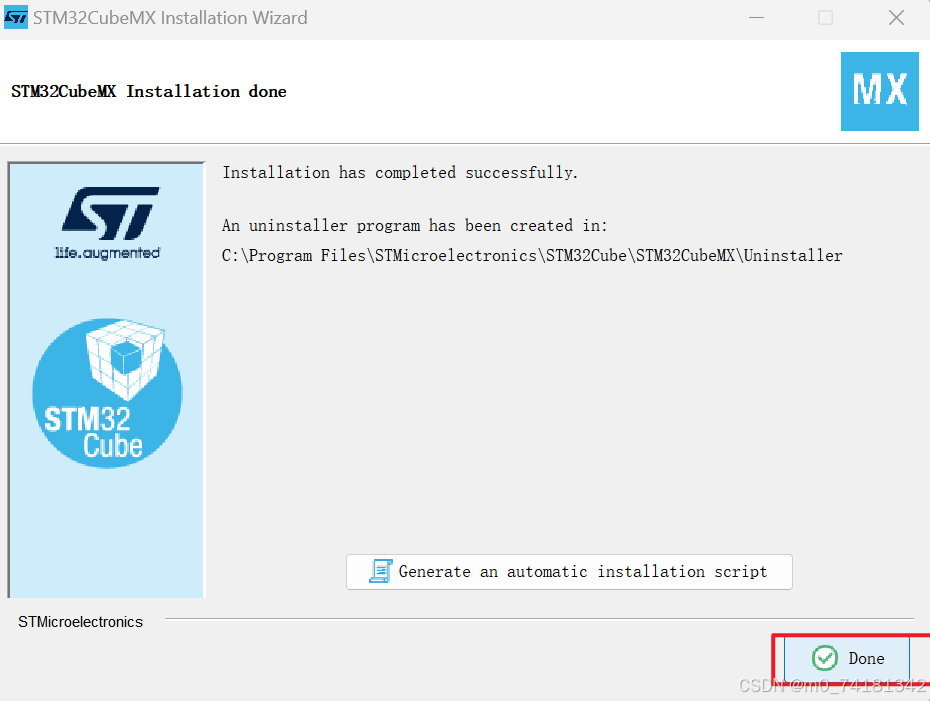

⑦点击Done就完成安装

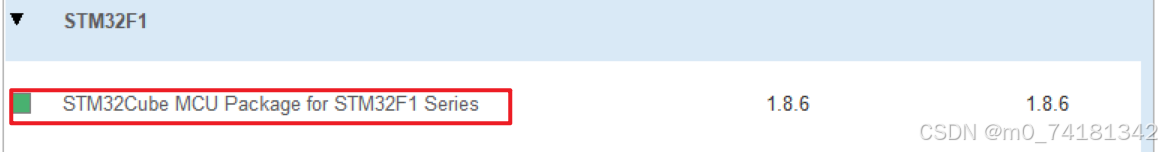

3.安装固件库

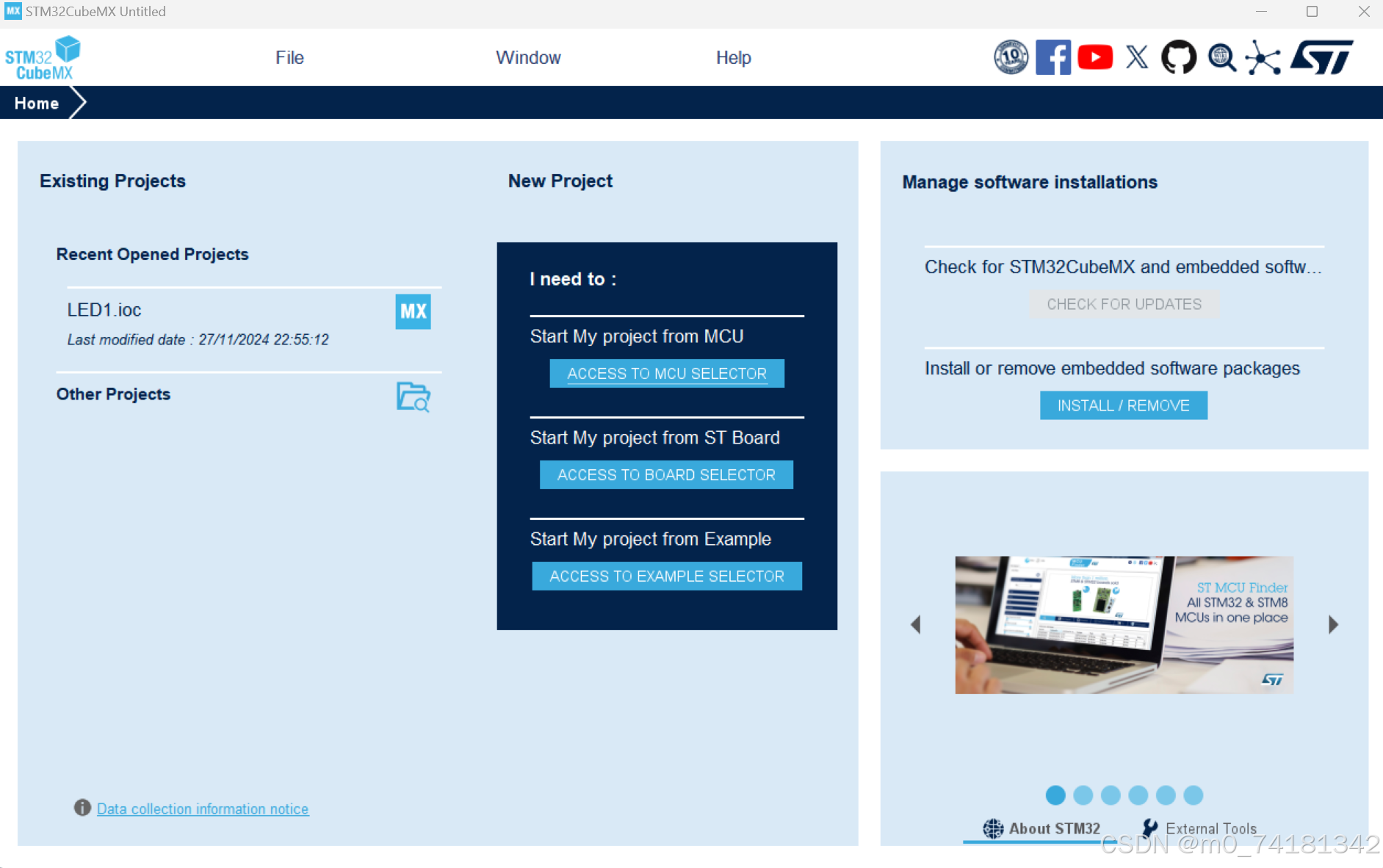

①运行CubeMX

②选择 Help->Magne … 安装固件库

（三）安装MDK5
具体安装请参照下面链接：
https://blog.youkuaiyun.com/qq_43279579/article/details/108880667

二、HEL库GPIO端口3只LED红绿灯的周期闪烁
（一）CubeMX建项目

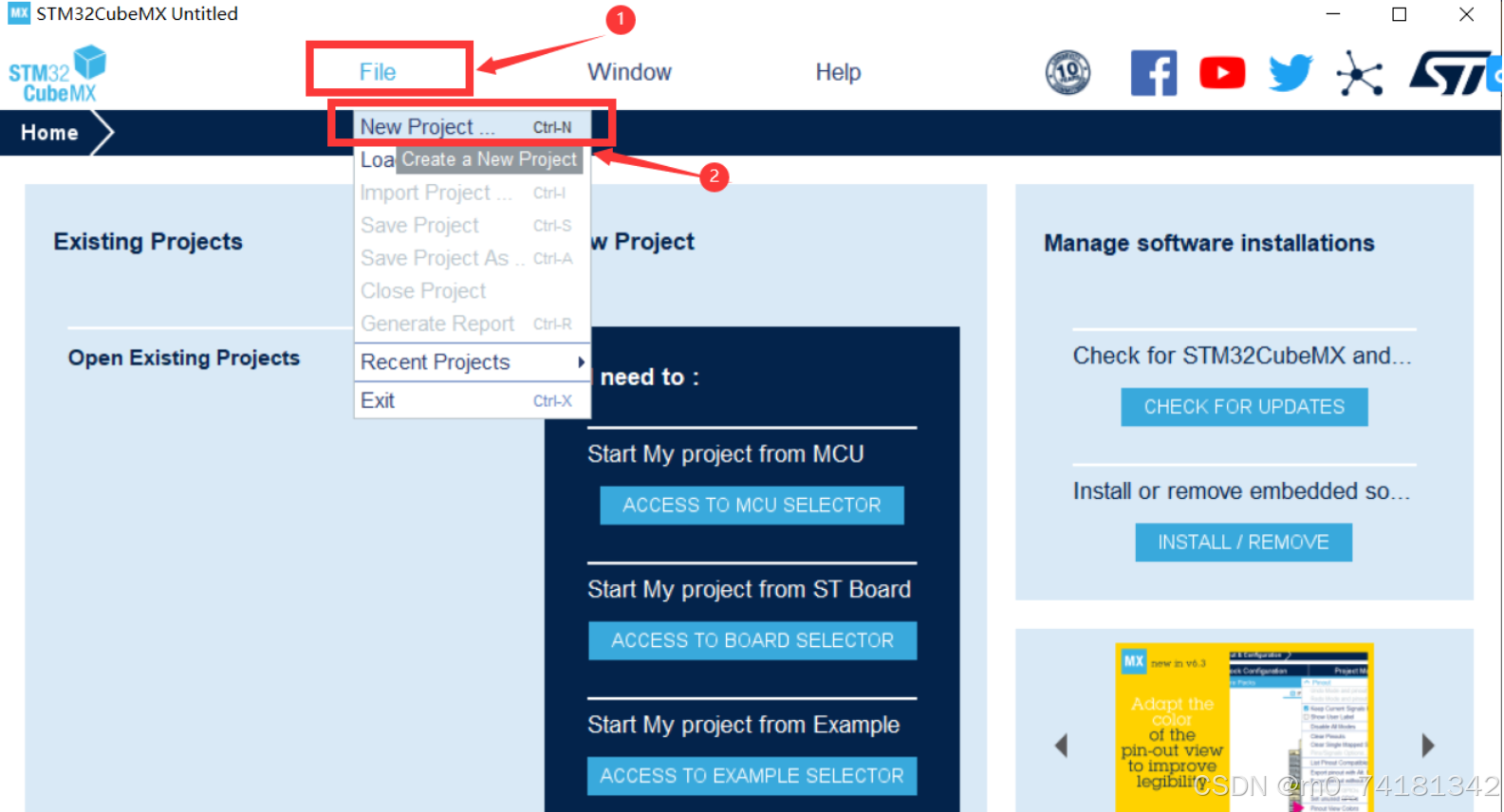

1.新建File->Project

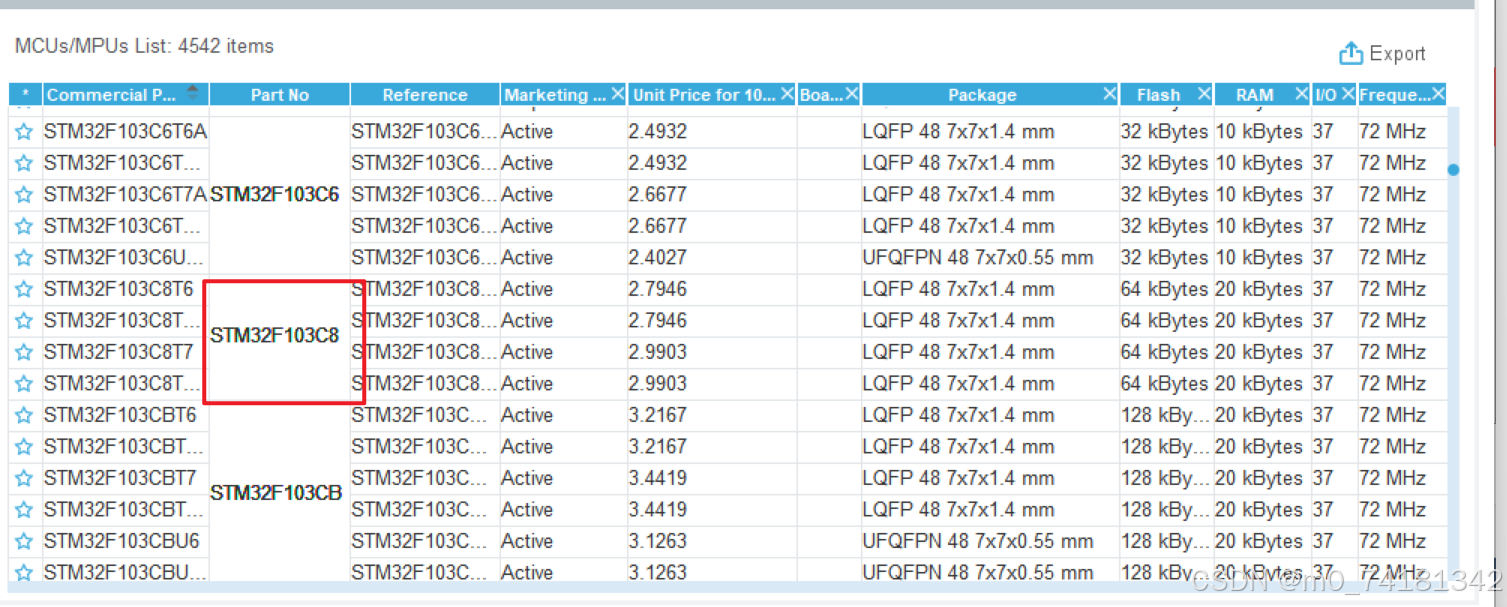

2.选择芯片STM32F103C8

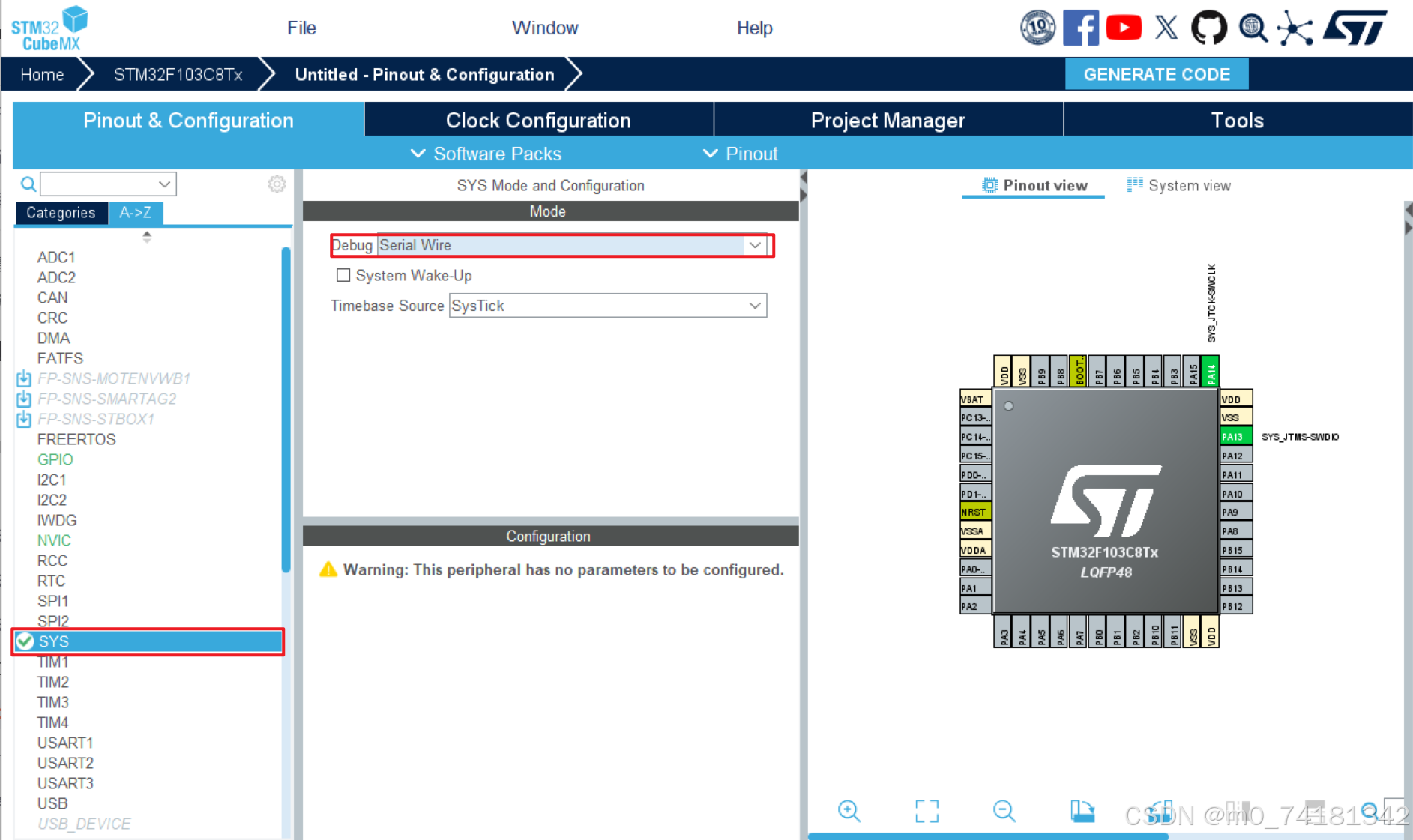

3.SYS选择

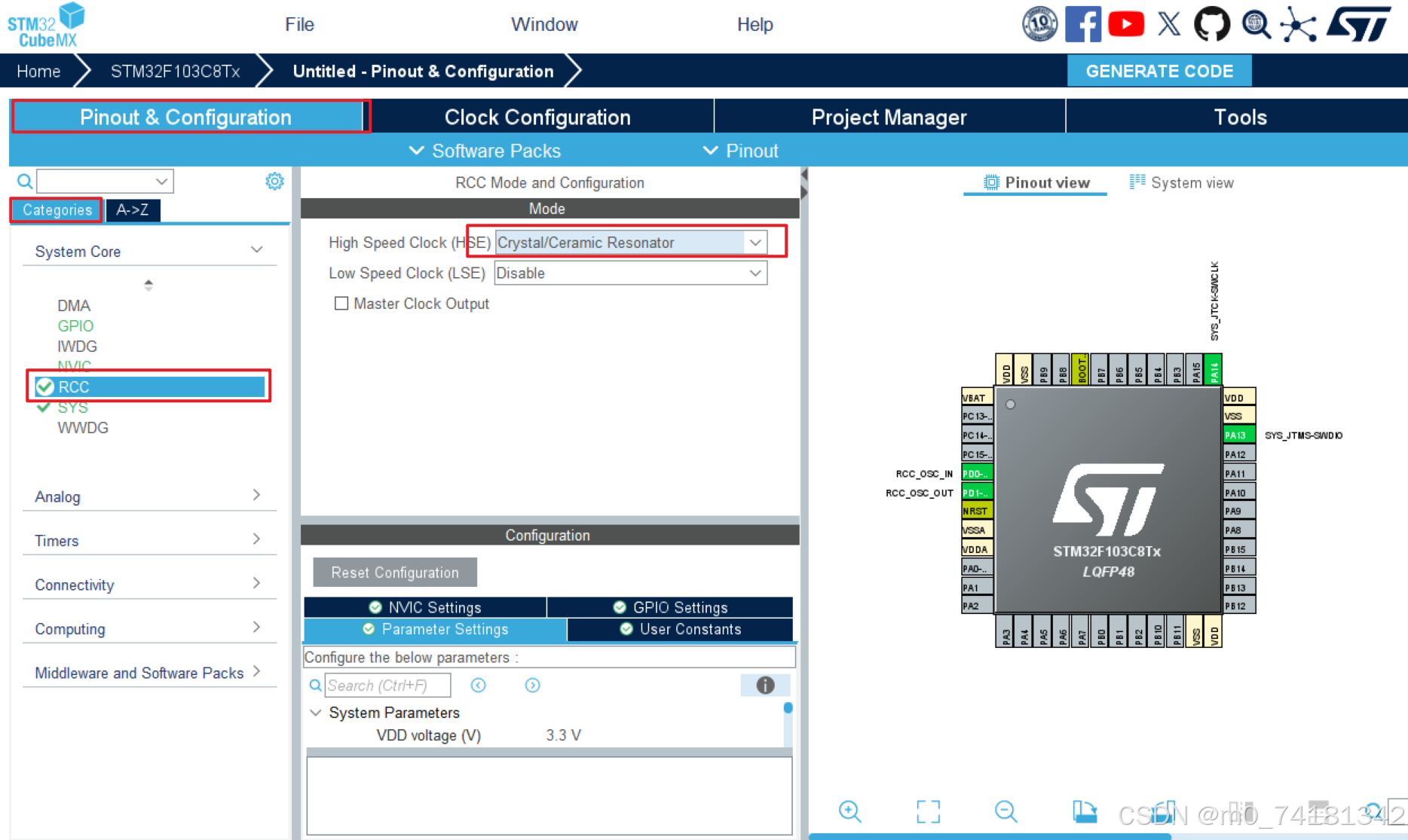

4.RCC选择

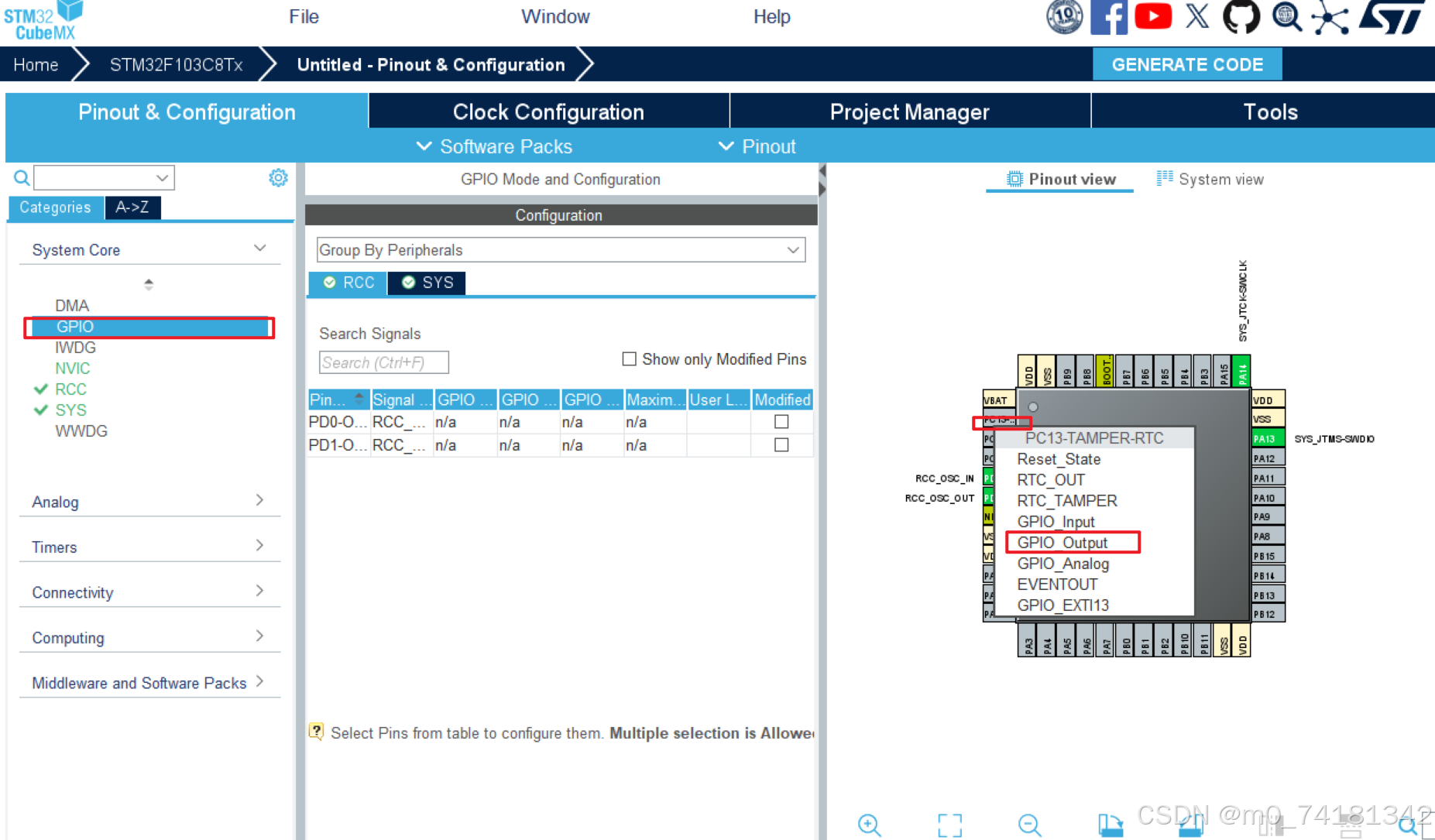

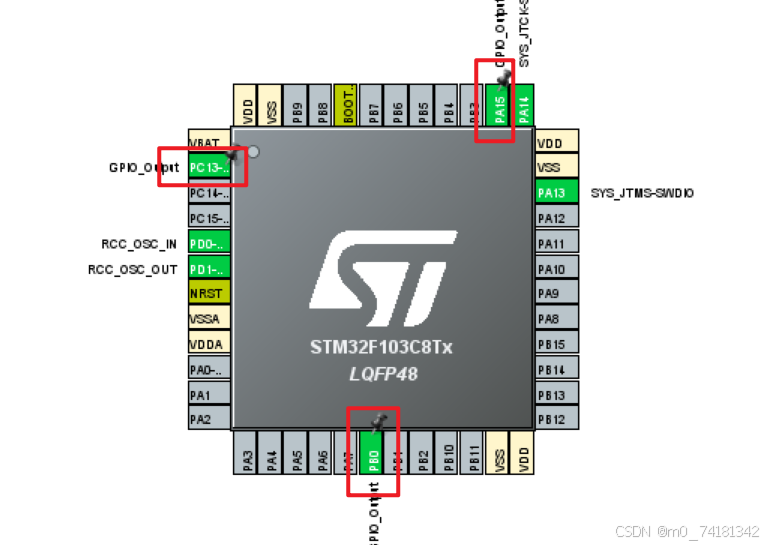

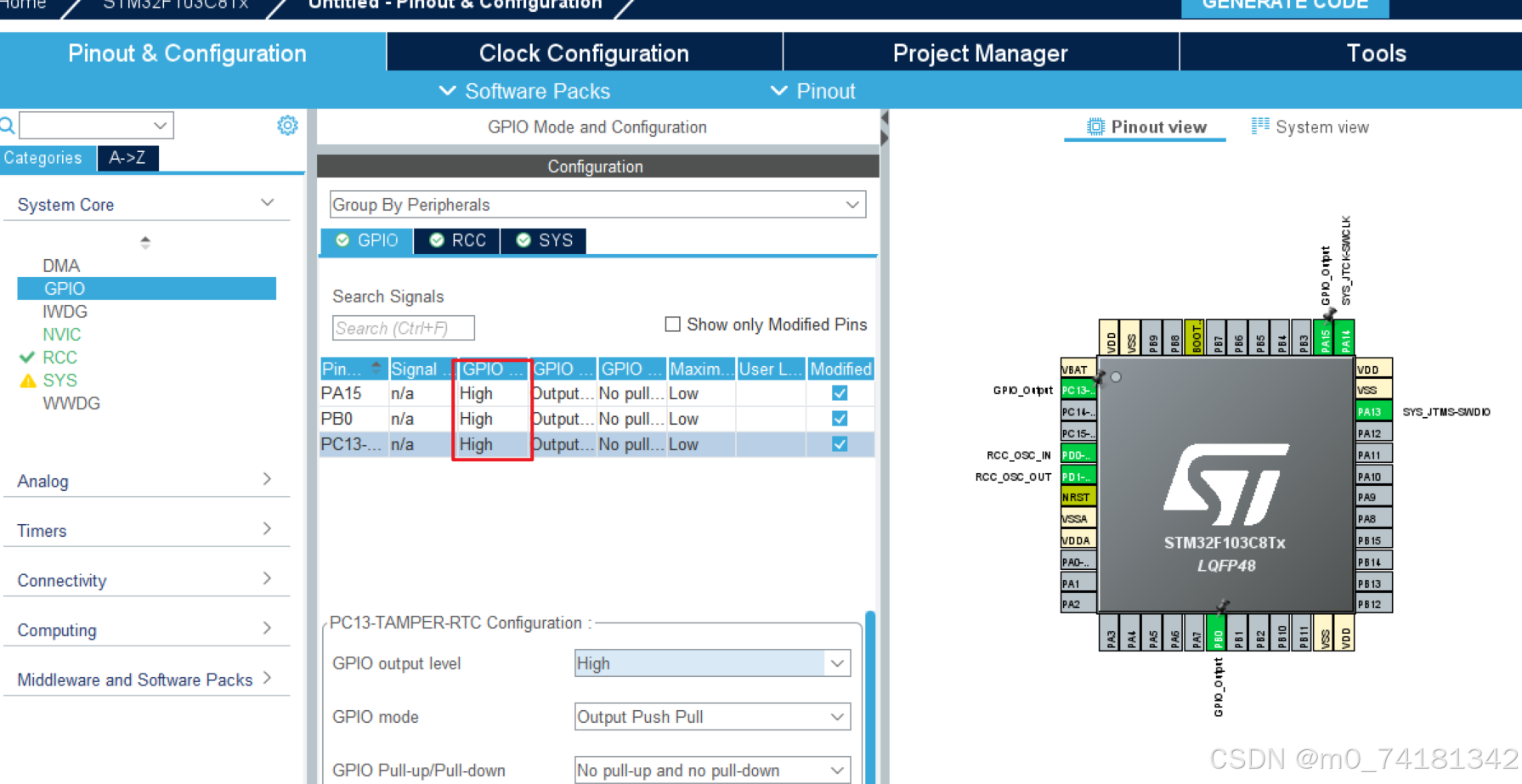

5.选择端口输出设置，选择需要的端口,点击设置GPIO_OUTPUT,选择PC13,PA15,PB0

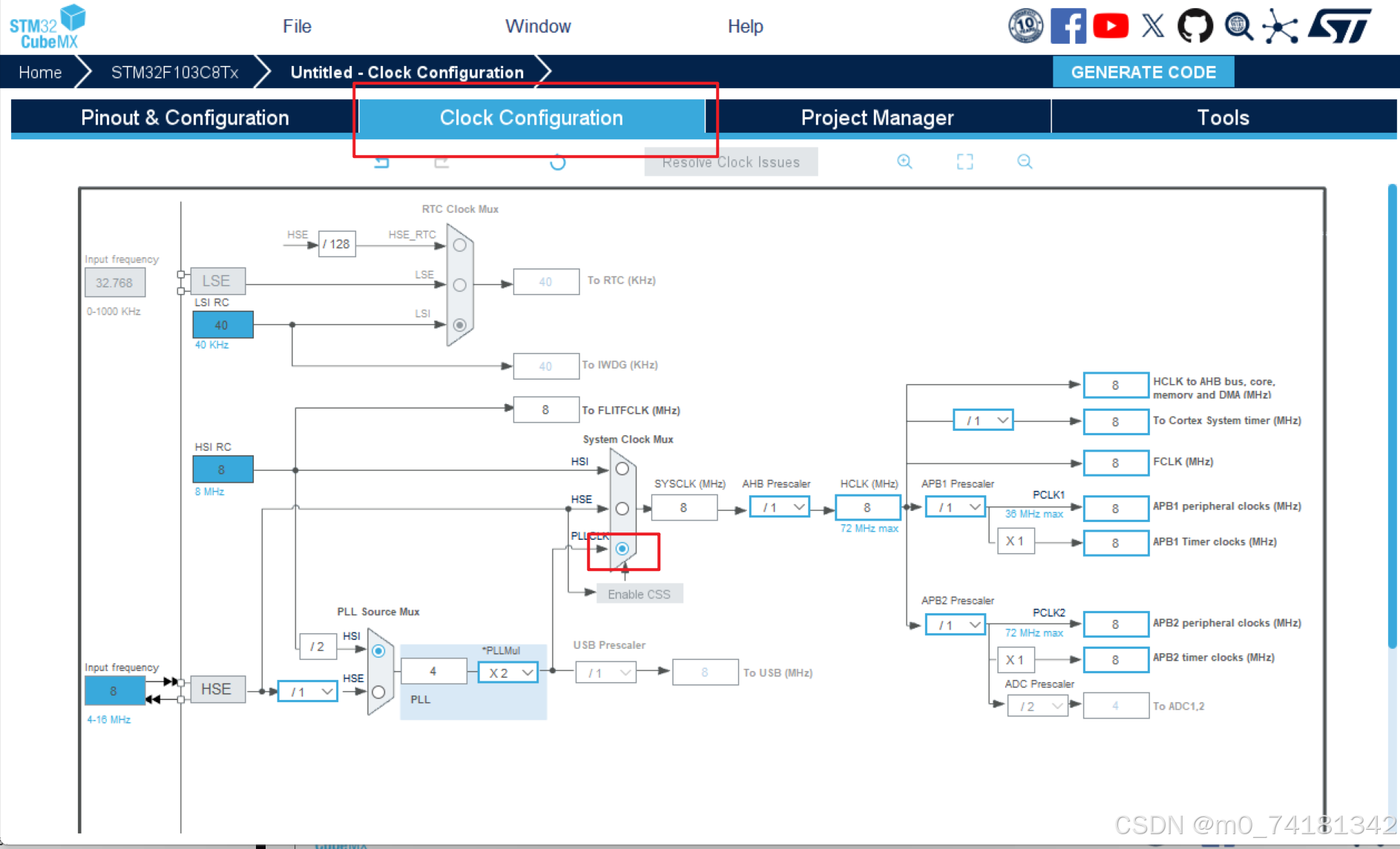

6.Clock Configuration设置

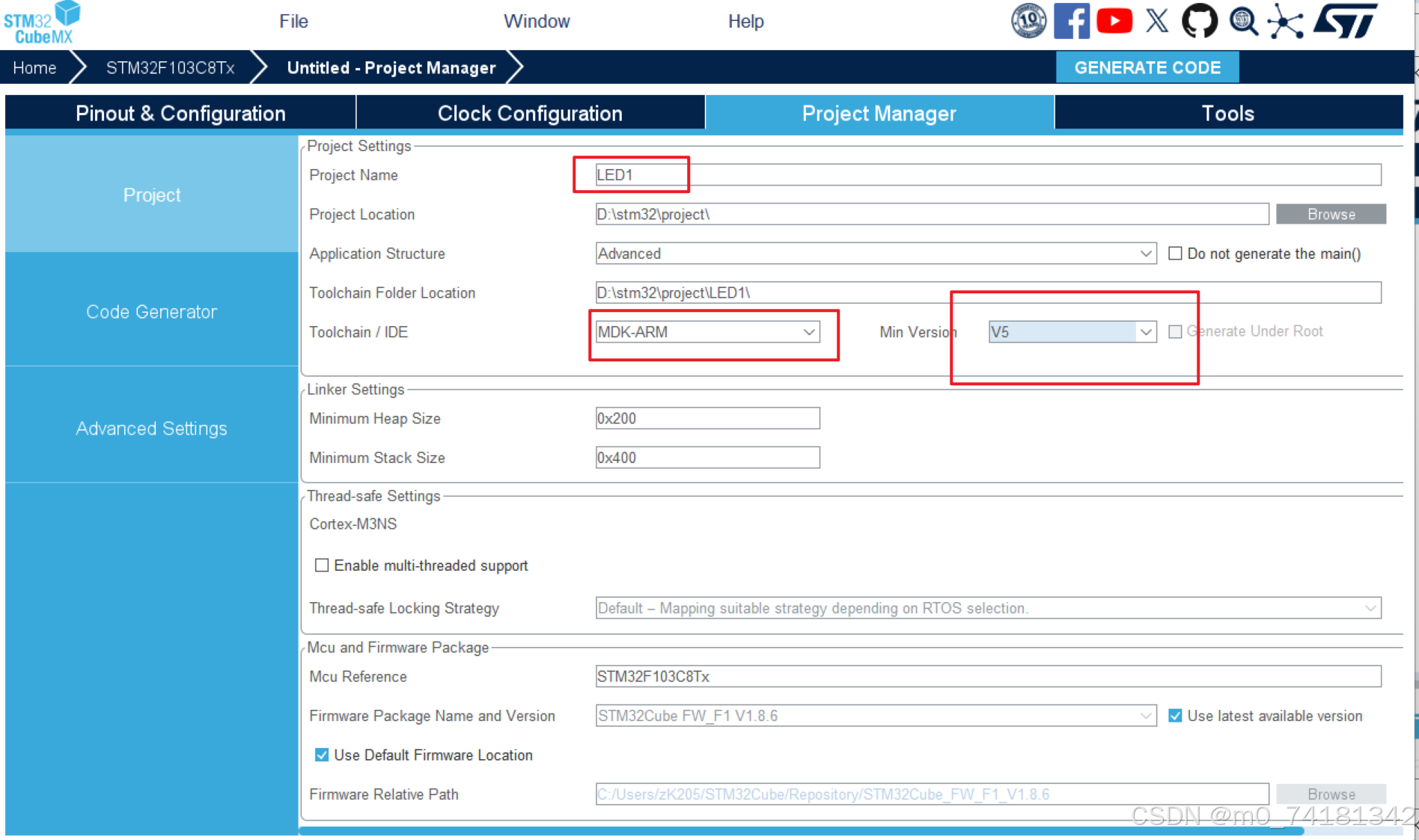

7.Project Manager设置

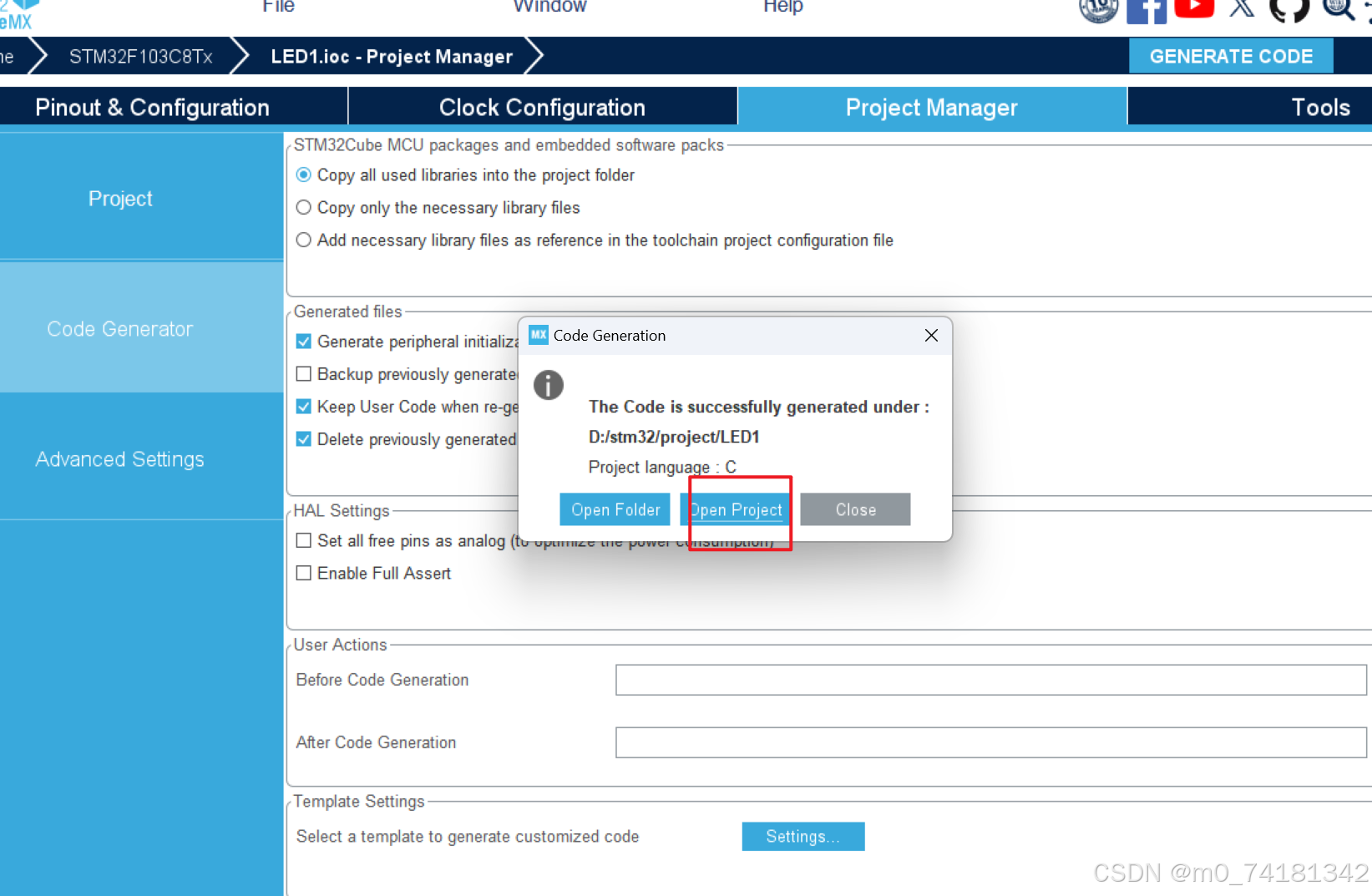

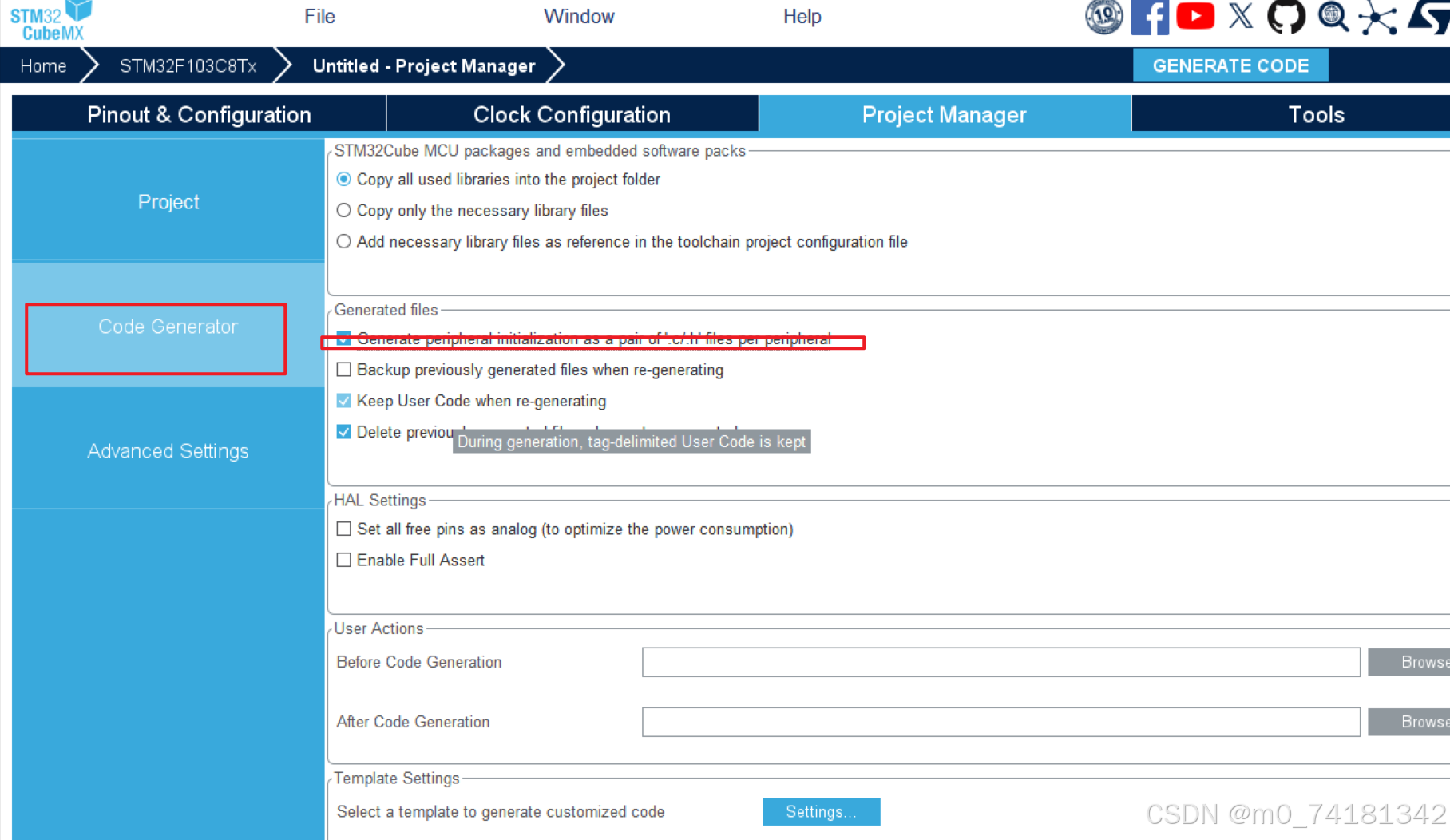

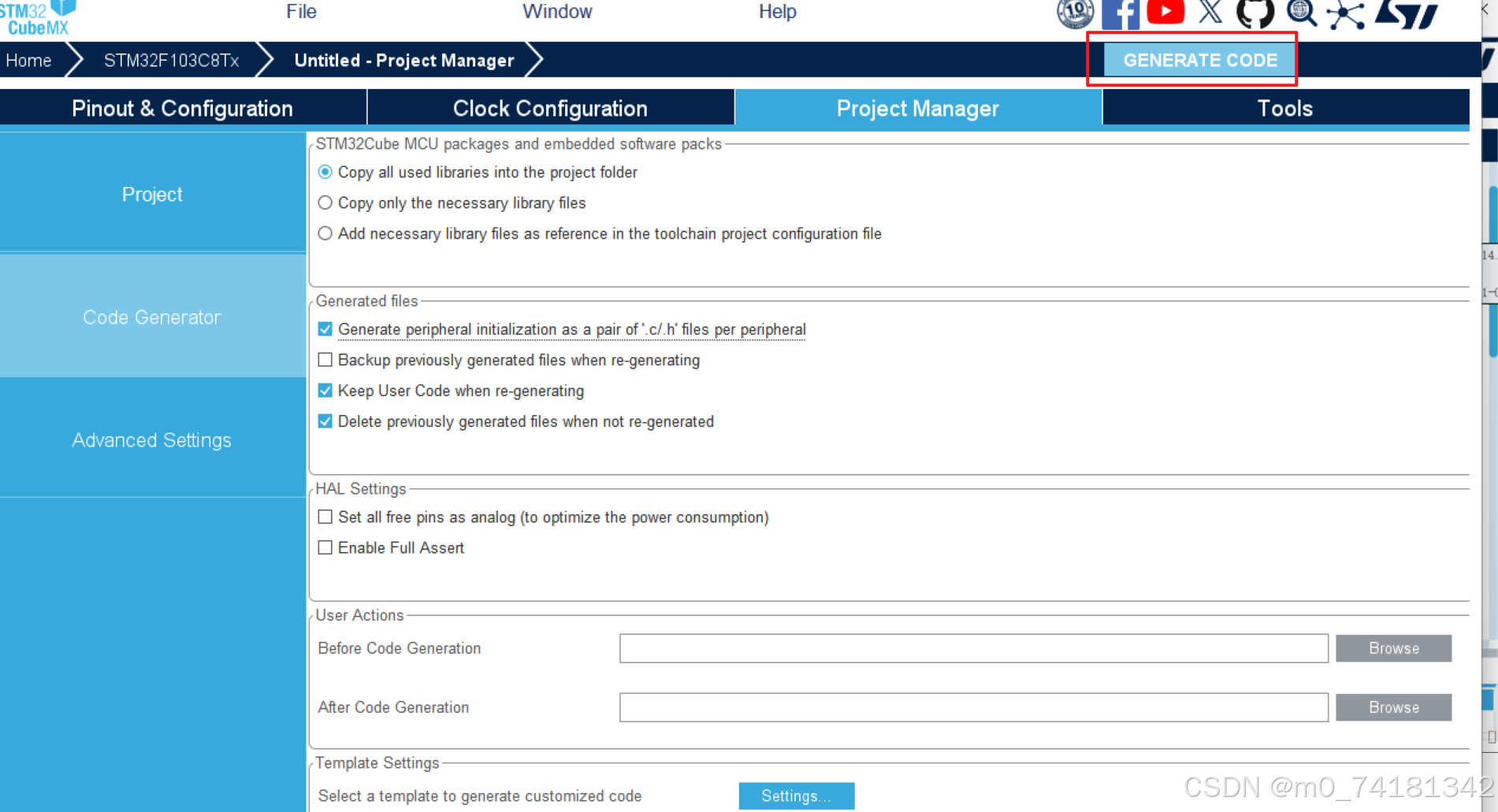

8.创建完成并用keil打开


（二）main.c代码修改

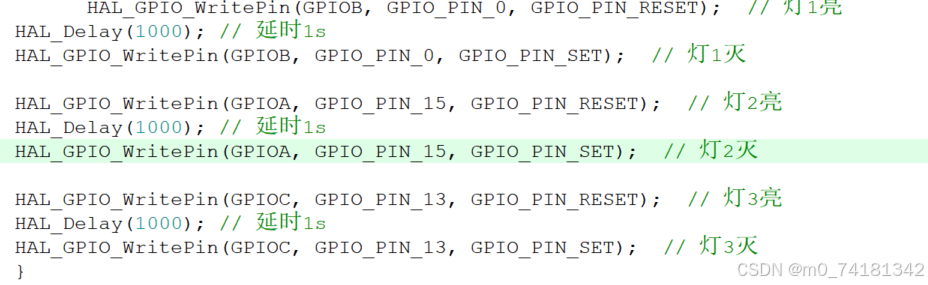

1.在while（1）中输入以下代码

2.点击编译生成hex文件

（三）烧录运行结果

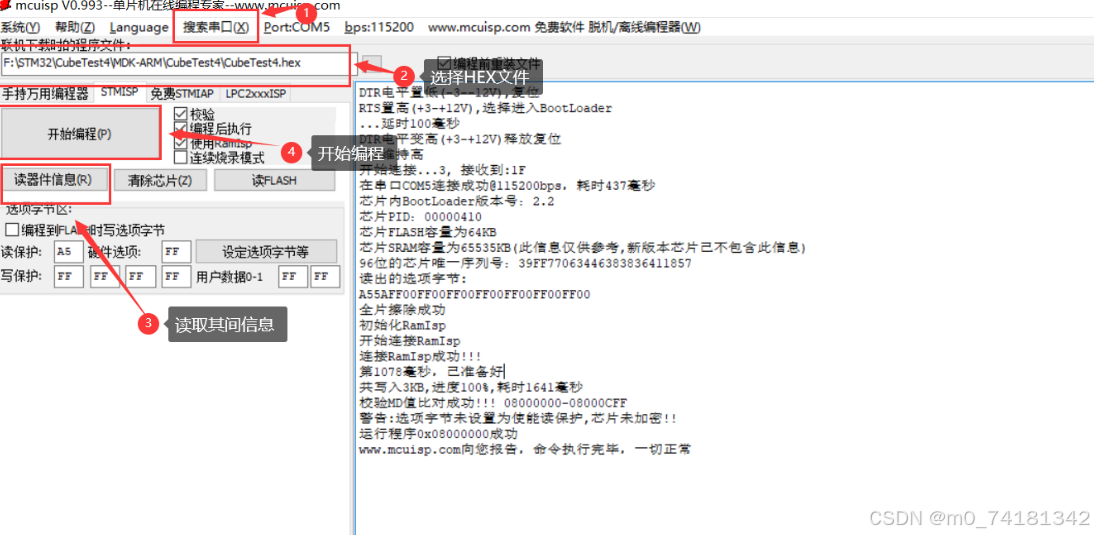

1.打开mcuisp,进行烧录

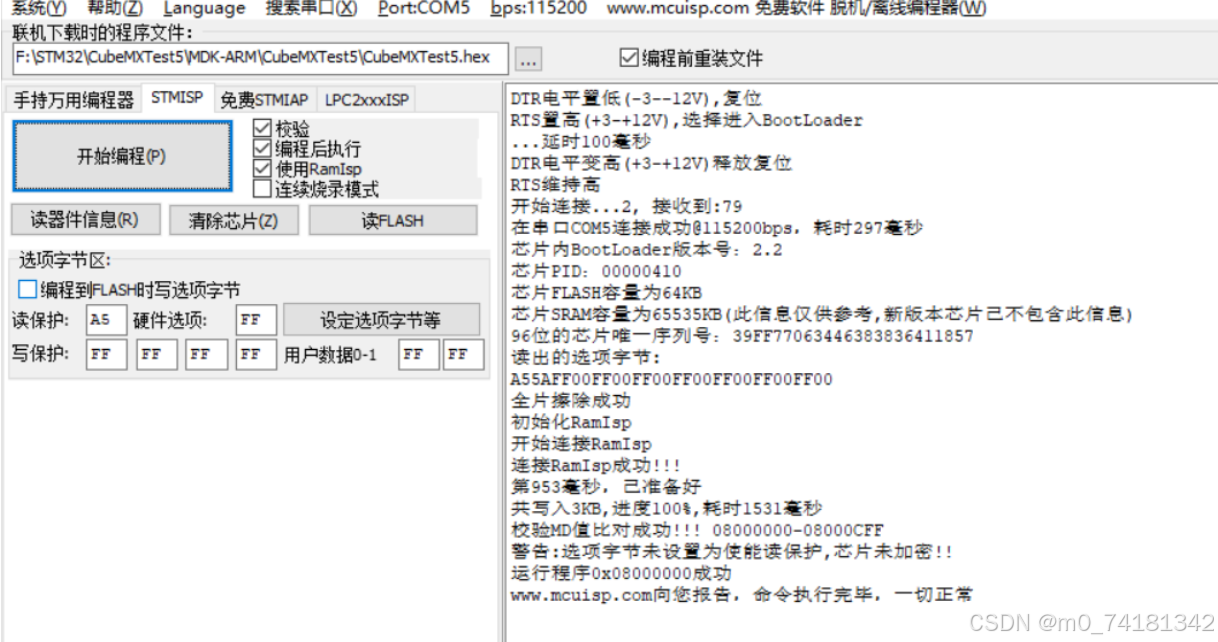

2.烧录成功

3.烧录结果

video_20241130_195020

三、波形观察

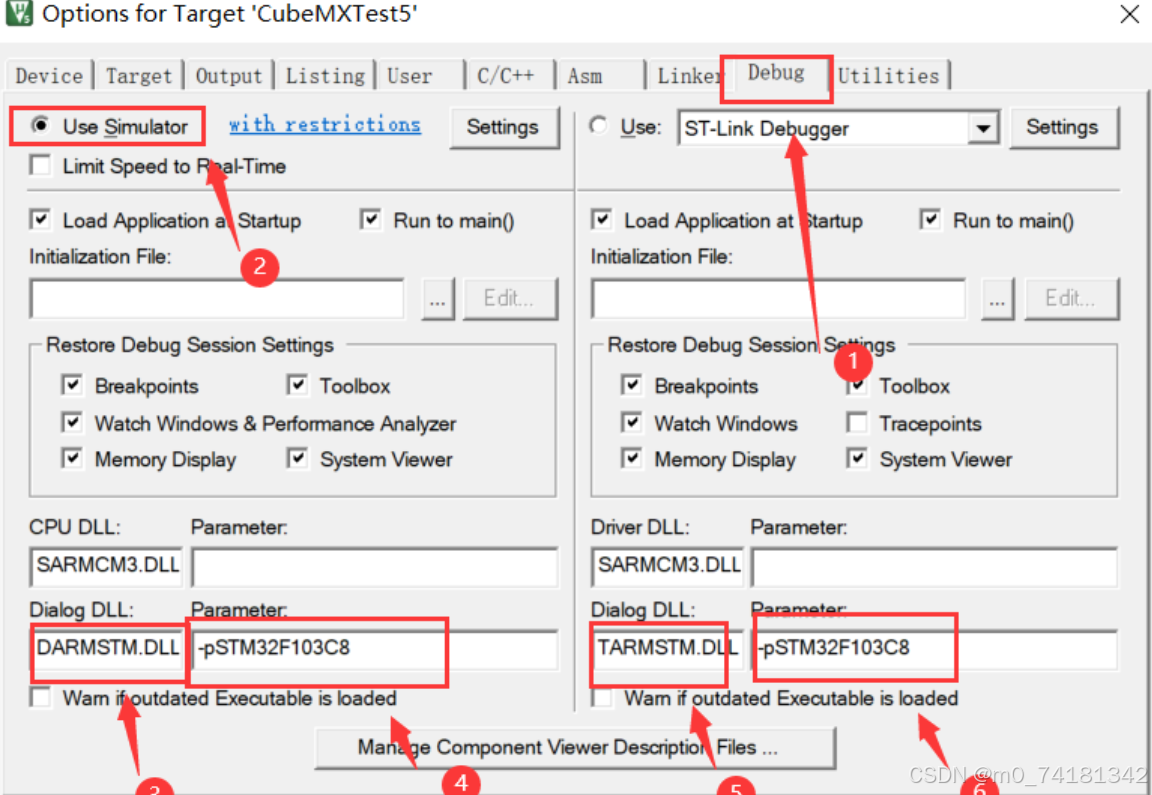

1.设置Debug

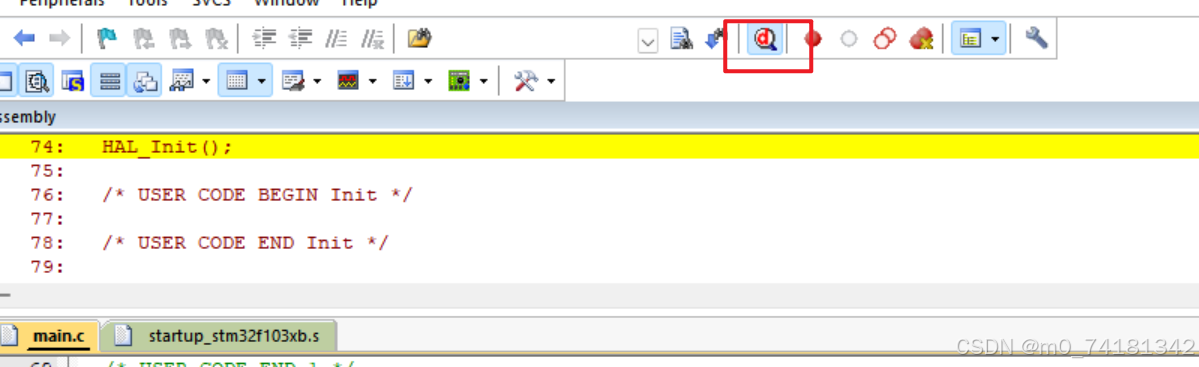

2.点击调试

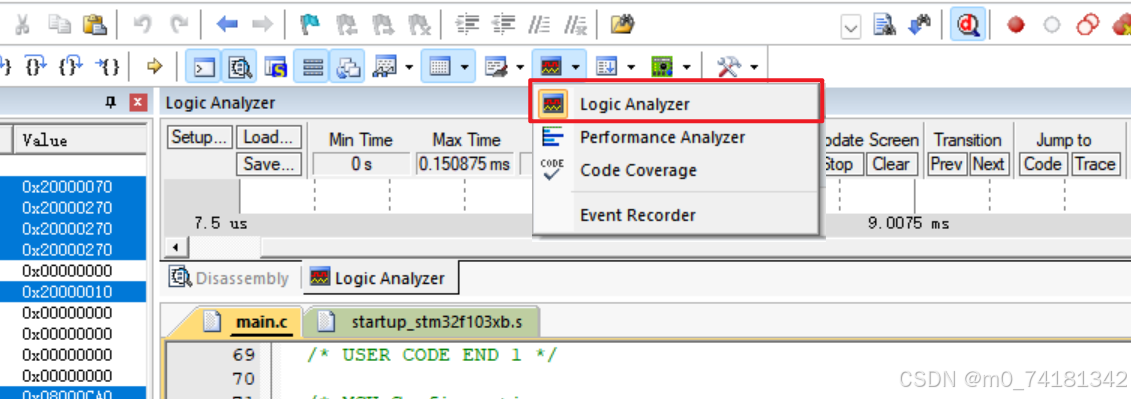

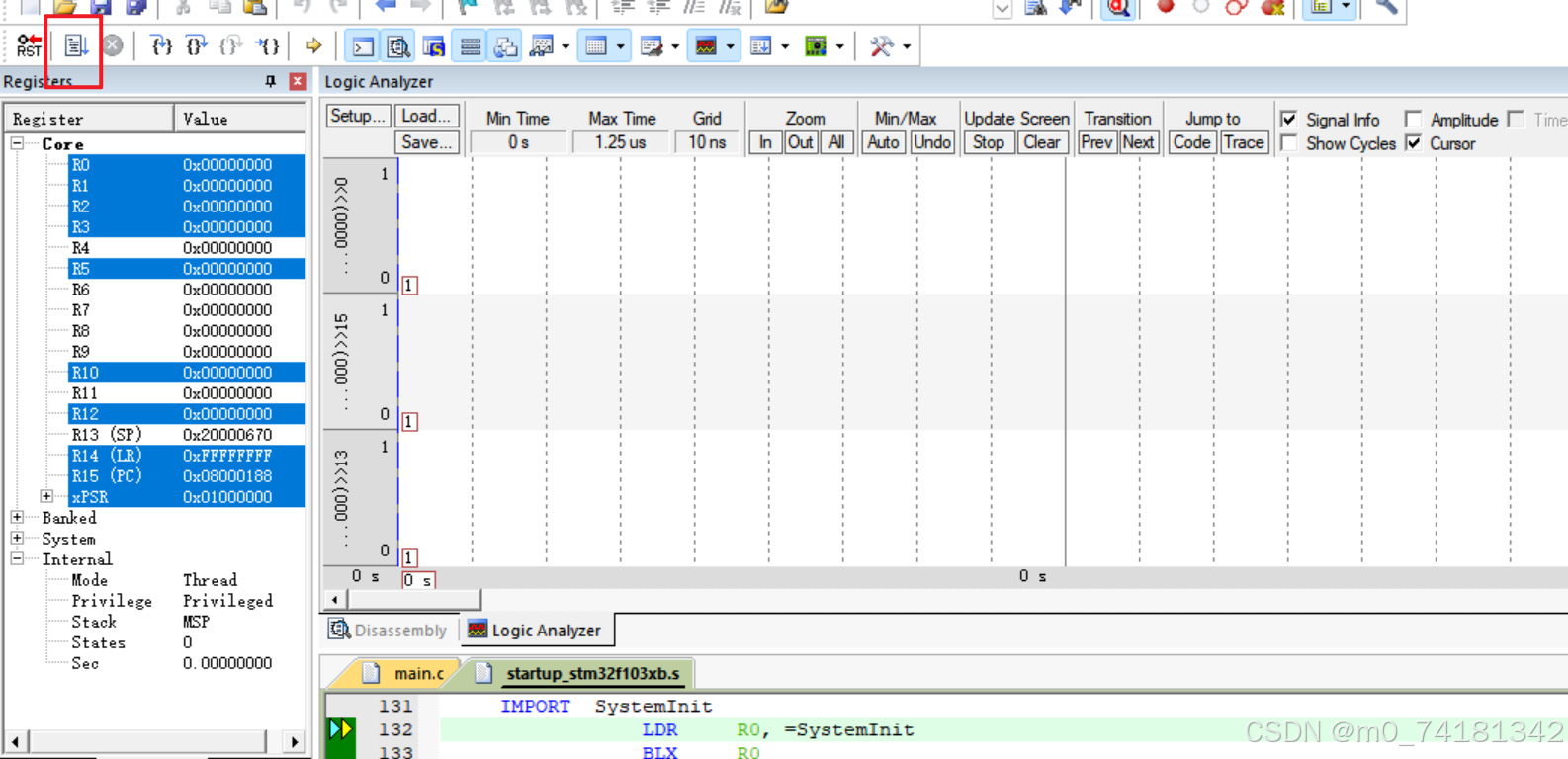

3.选择逻辑分析仪

4.选择要观察的引脚：

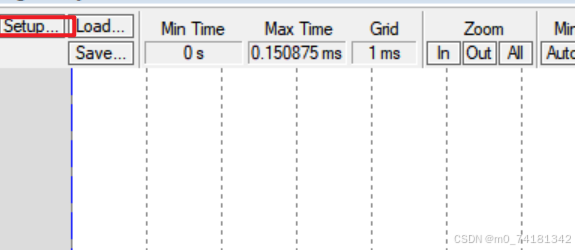

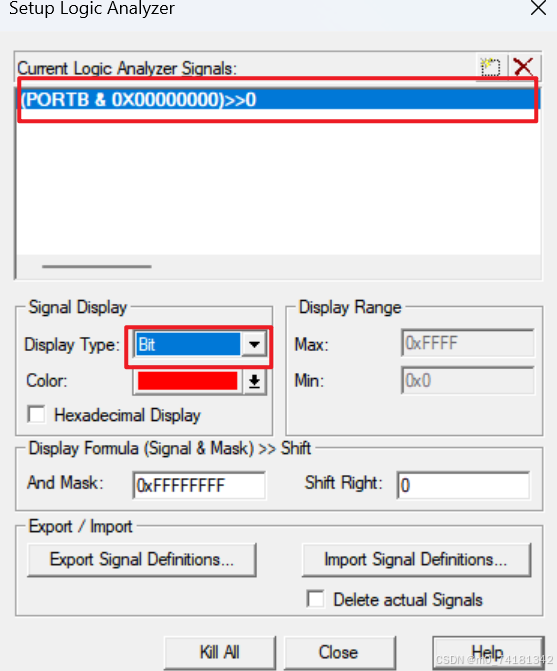

①点击Setup Logic Analy

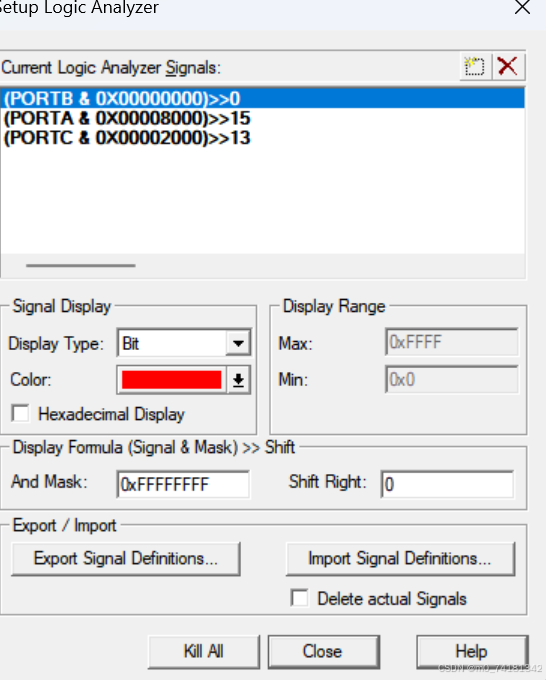

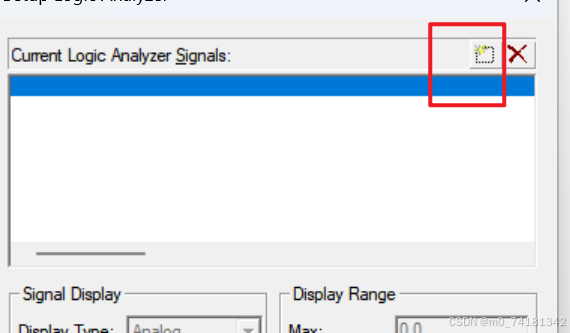

②添加要观察的引脚：

5.输入(PORTB & 0X00000000)>>0、Display Type选择Bit,依次输入(PORTA & 0X00008000)>>15、(PORTC & 0X00002000)>>13


6.运行程序

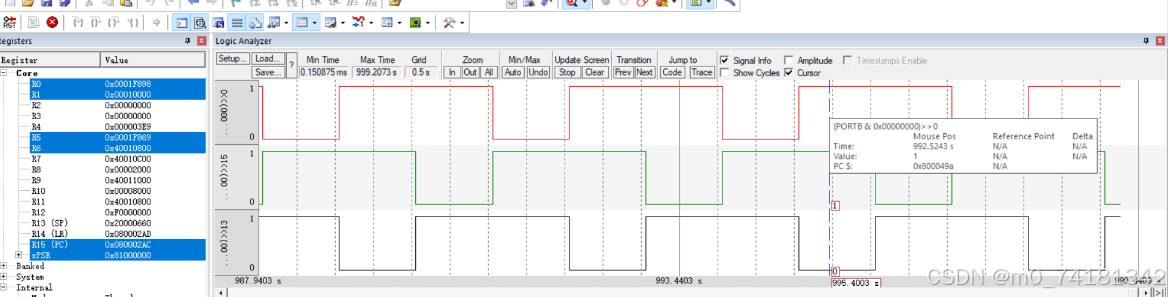

7.波形图

四、总结
利用 HAL 库提供的 GPIO 操作函数，来控制引脚的电平状态（高电平或低电平），从而实现点亮和熄灭 LED 灯。通过循环和适当的延时（使用 HAL 库的延时函数 HAL_Delay() 或者定时器实现更精准的延时）来让多个 LED 灯按照一定顺序依次点亮和熄灭，形成流水灯效果。

五、参考文献
https://blog.youkuaiyun.com/weixin_56102526/article/details/120877293
