本文介绍了如何使用清翔51单片机开发板进行LED流水灯的制作，通过控制P10~P17口的高低电平来点亮或熄灭LED，展示了基本的C语言编程和延时函数的应用，帮助初学者理解单片机硬件与软件的交互。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

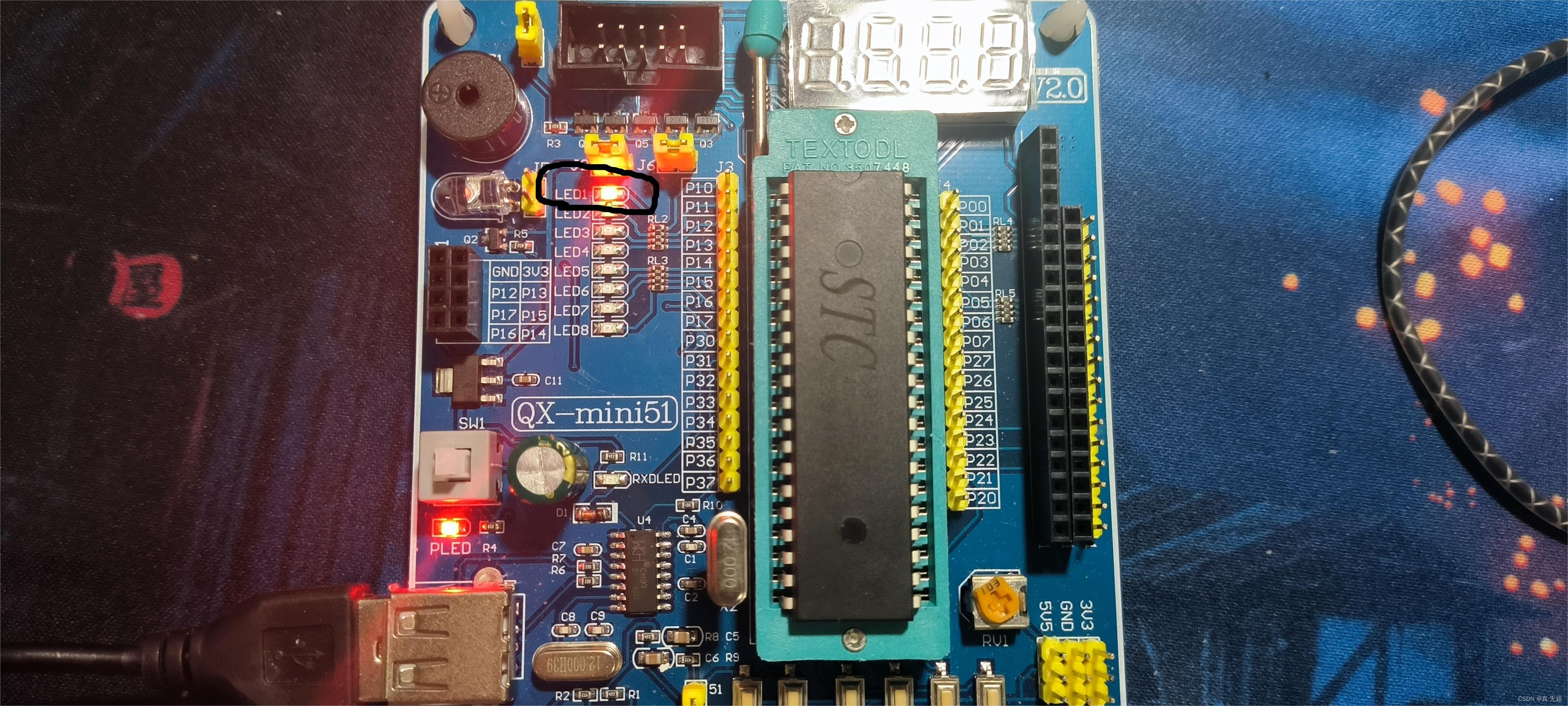

我使用的单片机开发板是清翔51单片机开发板，这是一个新手入门51单片机的好帮手

LED：发光二极管(Light Emitting Diode)

可以应用在LED显示屏、交通灯、液晶屏幕

原理图

下面给出清翔51单片机的LED流水灯模块原理图

在(1)中的P10~P17共八个I/O口，通过控制高低电平来控制LED是否点亮，(1)中的P10~P17对应(2)中的P10~P17

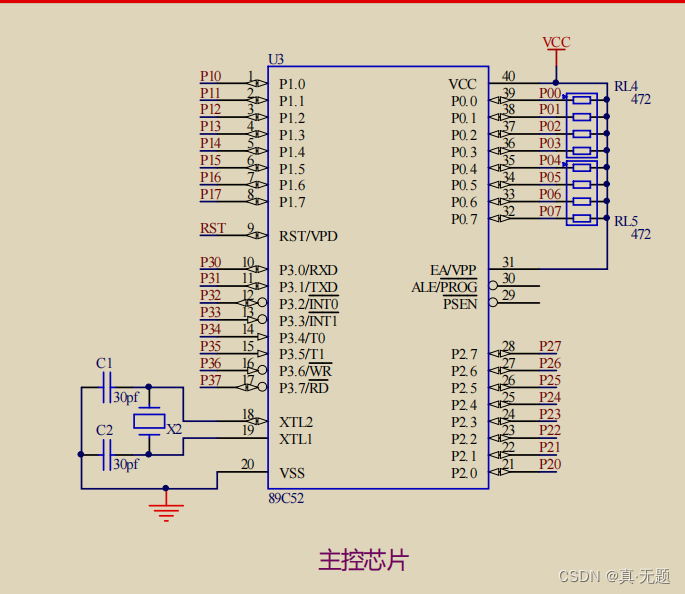

(1)

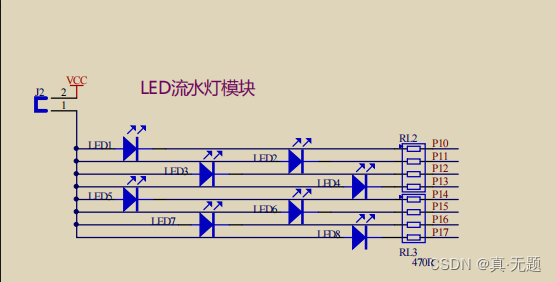

(2)

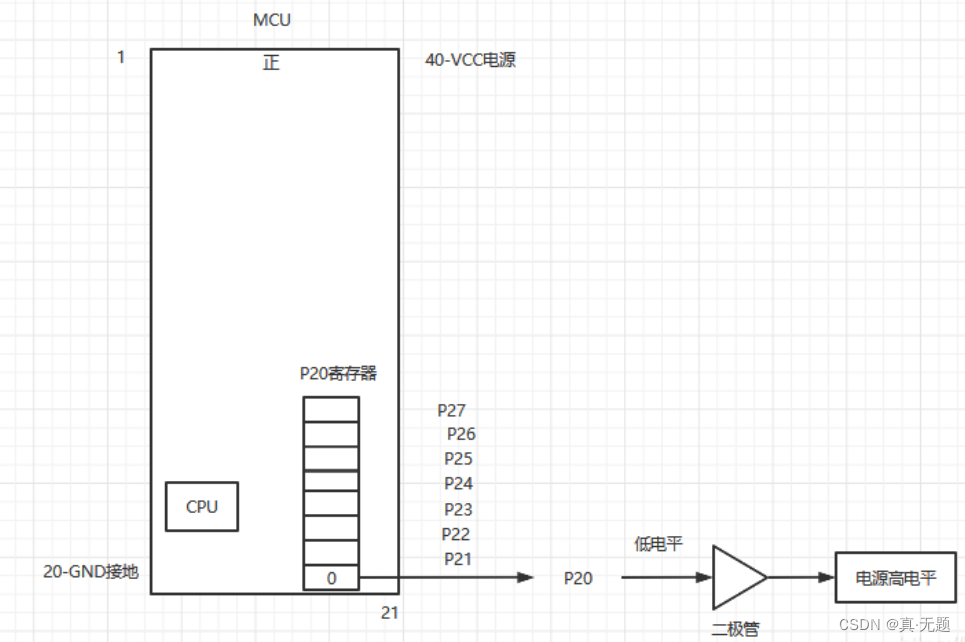

点亮原理

通过直接控制CPU配置寄存器的值来控制硬件电路达到我们预期效果

点亮代码

//例：点亮第一个LED灯(P10)
//使用I/O口来点亮LED灯,低电平点亮

#include <reg52.h>
sbit LED1 = P1^0;        //1111 1110

void main()
{
    LED1 = 0;
}

//例：点亮第一个LED灯(P10)
//使用十六进制点亮第一个LED

#include <reg52.h>

void main()
{

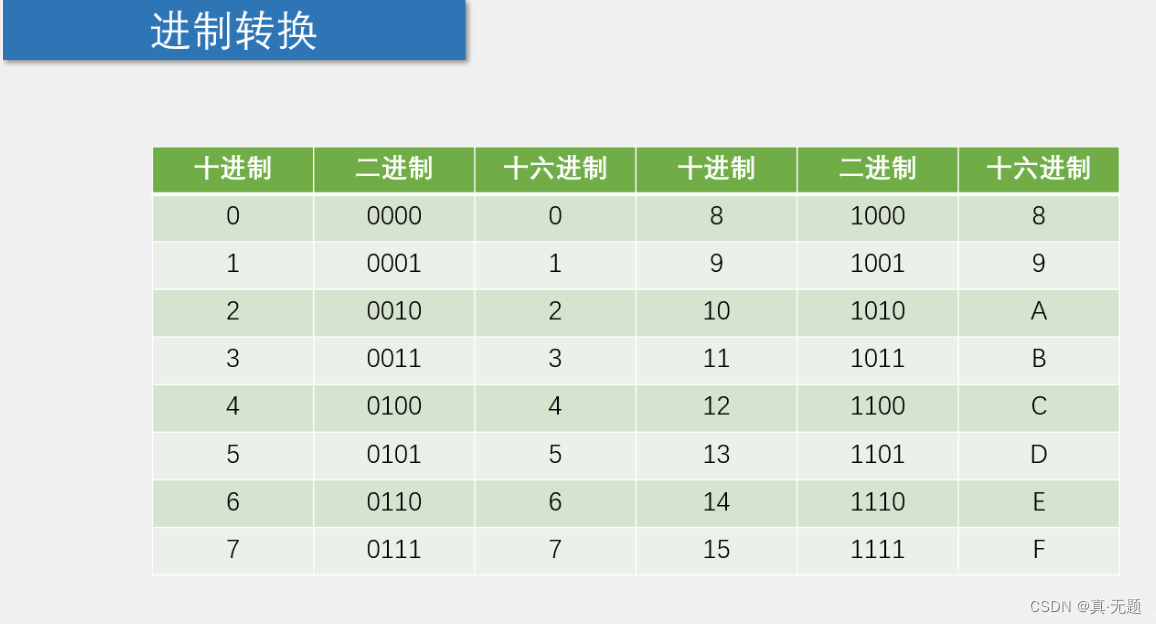

    P1 = 0xfe;		//1111 1110
}

流水灯代码(基础)

在初学阶段，要想使LED灯保留当前效果,实现延时，我们会用延时函数。

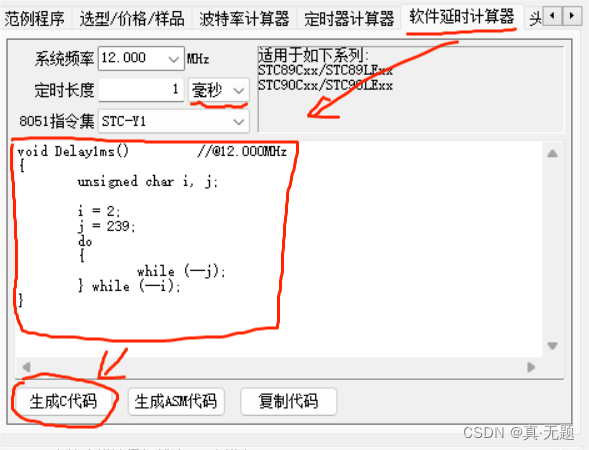

在串口助手中有一个延时函数助手，使用这个函数我们可以很快地得出延时函数，如下图

代码

#include <reg52.h>
#include <intrins.h>    //要使用_nop_()函数

//LED闪烁
void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


/*
void  main()
{
	while(1)
	{
		P1 = 0xbf;
		Delay500ms();
	}

}
*/

void main()
{
	while(1)
	{
		P1 = 0xfe;
		Delay500ms();
		P1 = 0xfd;
		Delay500ms();
		P1 = 0xfb;
		Delay500ms();
		P1 = 0xf7;
		Delay500ms();
		P1 = 0x7f;
		Delay500ms();
		P1 = 0xbf;
		Delay500ms();
		P1 = 0xdf;
		Delay500ms();
		P1 = 0xef;
		Delay500ms();
	}
}

流水灯代码(高级)

VID_20230317_220101
