计网ENSP实验2—PPP配置与分析

已于 2025-02-08 14:49:50 修改
阅读量1.1k 收藏 28
点赞数 30
分类专栏： 计算机网络ensp 文章标签： 智能路由器 网络
于 2024-12-24 13:02:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_73982156/article/details/144691815
版权

一、实验过程以及结果截图

（一）PPP基本配置

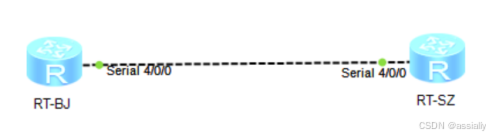

1、用eNSP画出拓扑结构图：



2、按照实验指导书，配置路由器RT-BJ，给出配置命令

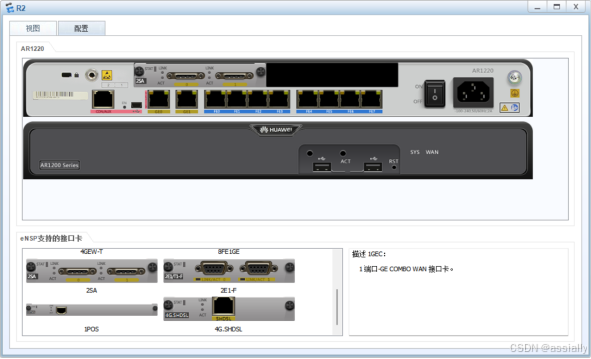

  • 加入一个2SA接口卡

  • 输入以下命令配置RT-BJ路由器

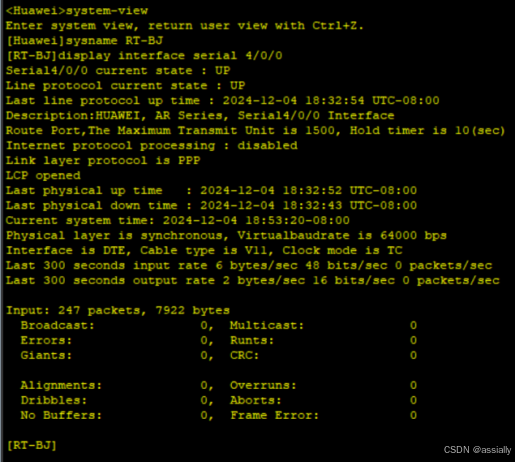

system-view 进入系统视图

sysname RT-BJ   命名路由器

display interface serial 4/0/0  查看串口serial状态

  • 输入

interface serial 4/0/0配置串行链路采用ppp

link-protocol ppp

ip address 192.168.90.2 255.255.255.0 配置串口的IP地址

quit

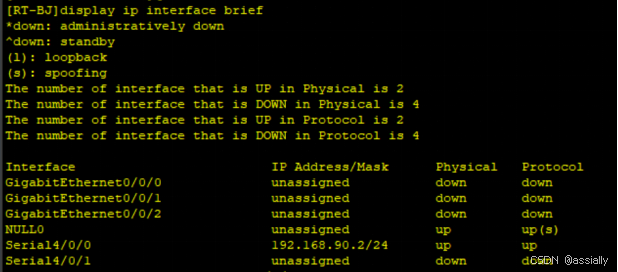

display ip interface brief查看所有端口的ip地址

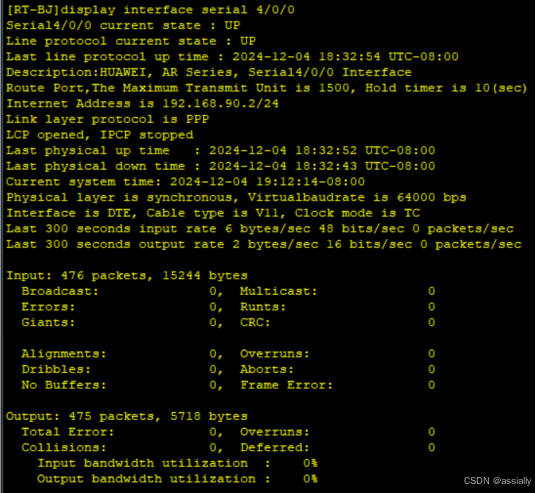

  • display interface serial 4/0/0 查看串口状态

display current-configuration interface serial 4/0/0查看串口配置

3. 按照实验指导书，配置路由器RT-SZ，给出配置命令

  • 加入一个2SA接口卡

  • 输入以下命令配置RT-BJ路由器

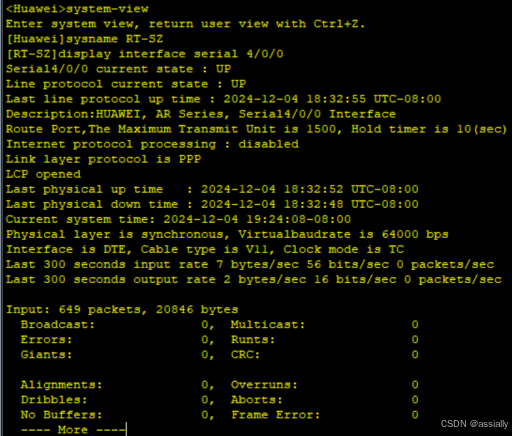

system-view

sysname RT-BJ

display interface serial 4/0/0

  • 输入

interface Serial 4/0/0

link-protocol ppp

ip address 192.168.90.3  255.255.255.0

quit

display ip interface brief

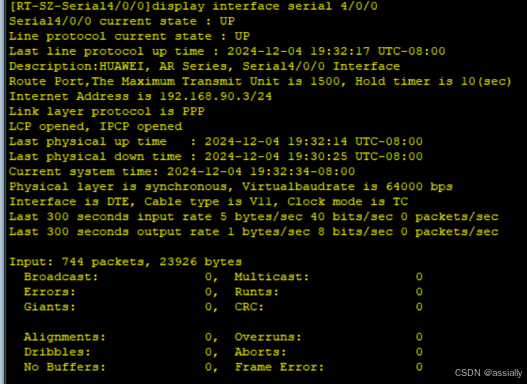

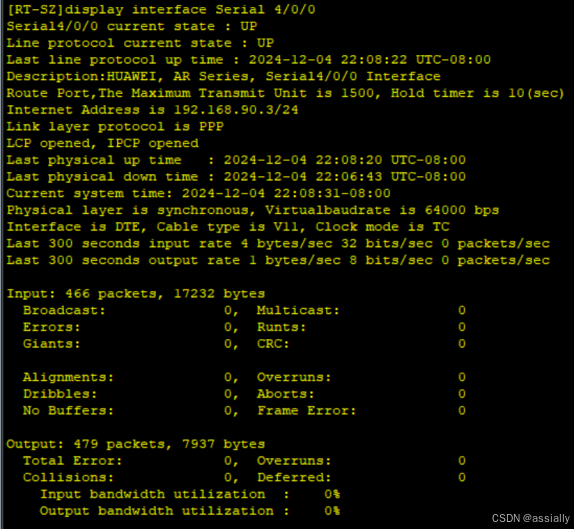

  • display interface Serial 4/0/0

  • interface serial 4/0/0

Shutdown  关闭串口

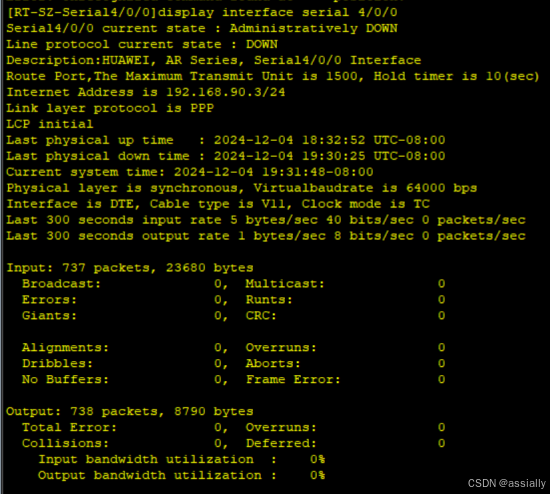

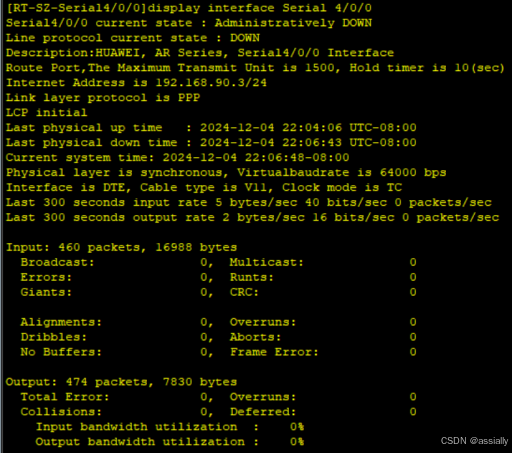

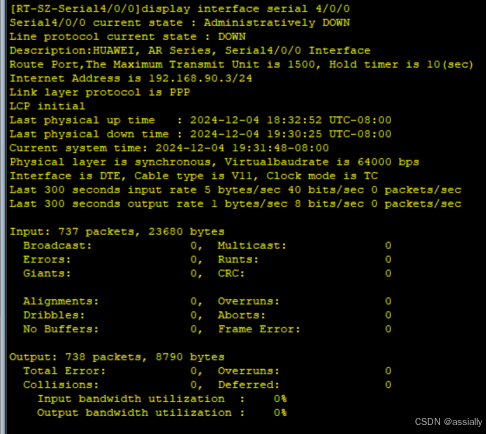

display interface serial 4/0/0

  • undo shutdown  重新打开串口

display interface serial 4/0/0

4. 验证测试（结果截图）

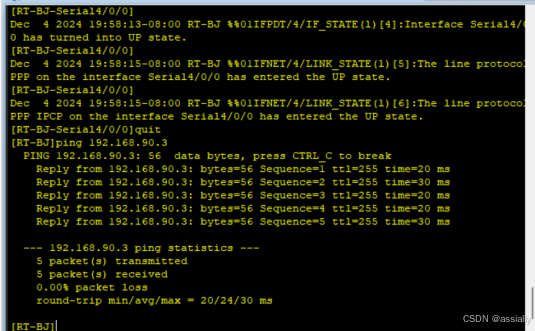

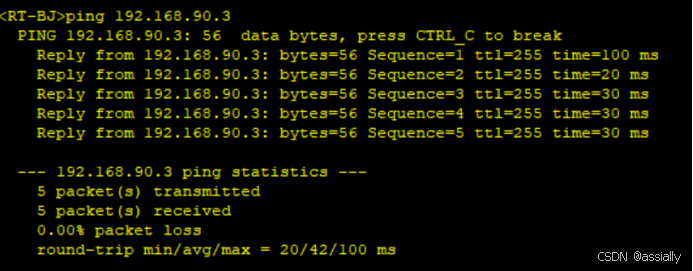

在路由器RT-BJ控制台中 ping 192.168.90.3,结果截图

ping 192.168.90.3

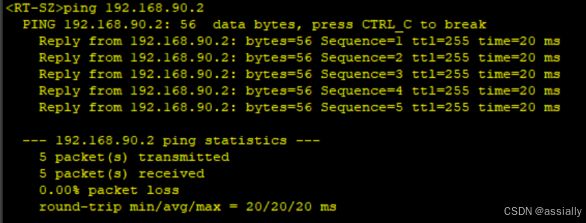

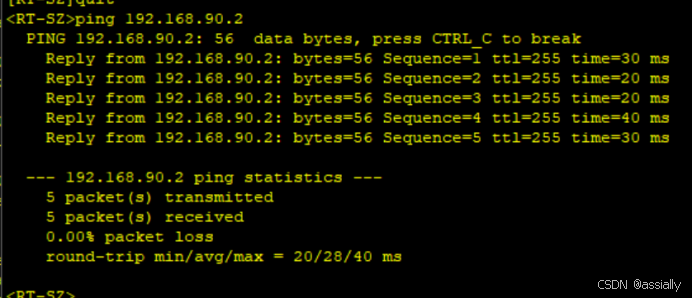

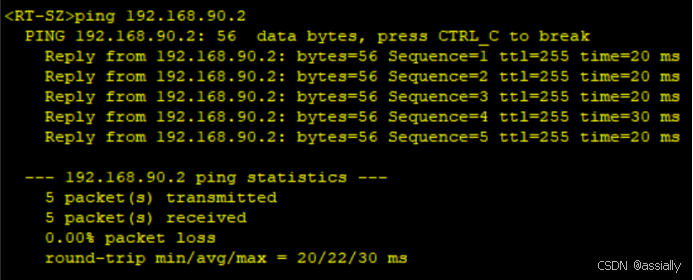

在路由器RT-SZ控制台中 ping 192.168.90.2,结果截图

ping 192.168.90.2

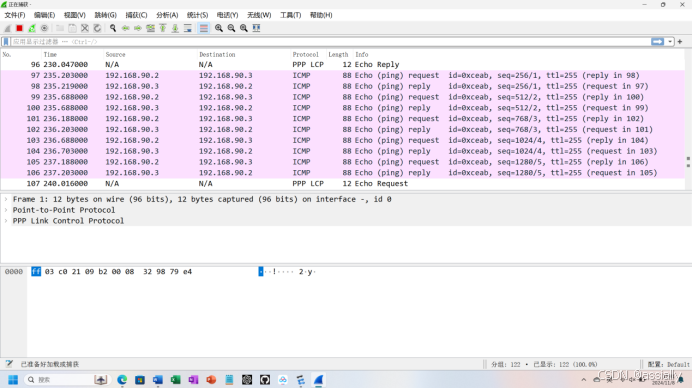

5. 抓包分析

在ping之前，在RT-BJ的串口S4/0/0上，启动抓包，然后再次进行ping命令，给出抓包结果，并对结果进行分析。

interface Serial 4/0/0

shutdown

undo shutdown

分析：

  1. 连通性：有从 RT-BJ 到 RT-SZ 的 Echo Request 包且收到对应 Echo Reply 包，表明网络连通性良好，路由器接口参数及网络连接有效。
  2. 协议层面：

链路层（PPP）：以太网帧头部信息显示其完成了对上层 IP 包的承载传输，MAC 地址等配置符合要求。

IP 层：源目地址、TTL 值、协议字段等表明 IP 协议正常工作，完成数据包封装、寻址与转发。

ICMP 层：请求与回应包的类型、代码、标识符、序列号等符合标准，实现了 ping 检测连通性功能。

  1. 传输性能：

RTT：通过对比请求与回应时间戳计算 RTT，示例中 20 - 30 毫秒波动，链路传输效率较稳定但有小幅度变化，异常波动或超时需排查链路、设备及配置问题。

  1. 数据包顺序与完整性

依序列号可知数据包传输有序，无明显丢包乱序，链路可靠性较高。

（二）PAP鉴别配置

1.配置路由器RT-BJ，将RT-BJ配置为PAP验证方

system-view

interface Serial 4/0/0配置串口采用PAP鉴别

ppp authentication-mode pap

quit

aaa    #配置AAA（网络安全的一种管理方式）

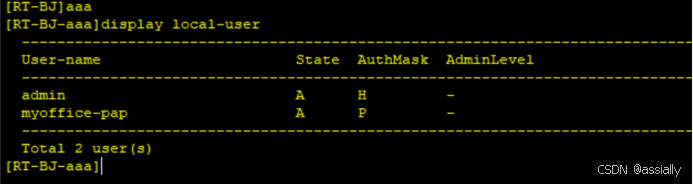

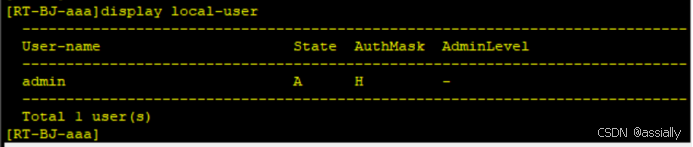

display local-user  #显示aaa当前本地用户。

#用户名为myoffice-pap，密码为12345。用户名和密码存储在本地,加密保存

local-user myoffice-pap password cipher 12345

local-user myoffice-pap service-type ppp

#显示aaa当前本地用户。

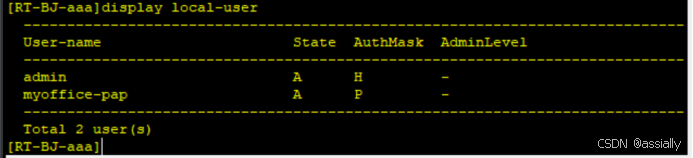

display local-user

quit

#关闭串口Serial 4/0/0，再重新打开,使链路重新协商。[RT-BJ] interface serial 4/0/0

interface Serial 4/0/0

shutdown

undo shutdown

Quit

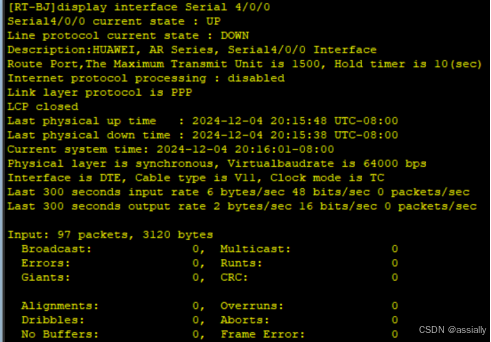

#查看串口Serial 4/0/0状态

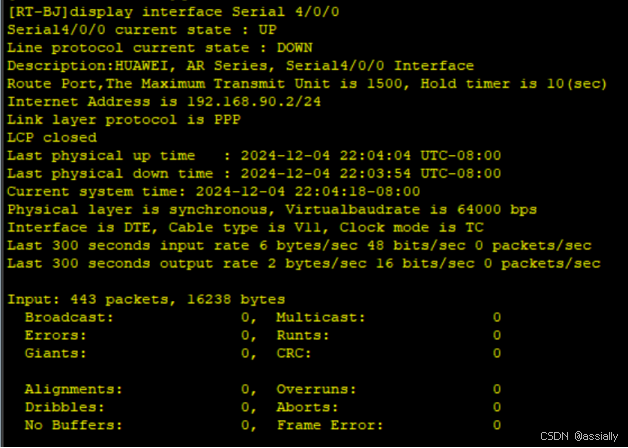

display interface Serial 4/0/0

2.配置路由器RT-SZ，将RT-SZ配置为PAP被验证方

system-view

#配置PAP认证功能

#配置本端被对端验证时本端应发送的用户名和密码【验证方和被验证方的用户名和密码必须一致】

interface Serial 4/0/0

ppp pap local-user myoffice-pap password cipher 12345678

Shutdown

#关闭串口Serial 4/0/0,再重新打开,使链路重新协商。

undo shutdown

Quit

#查看串口状态

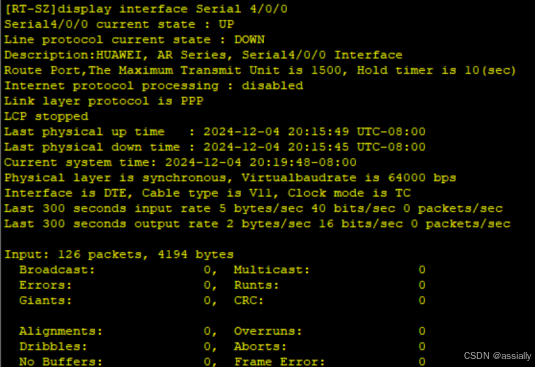

display interface Serial 4/0/0

3.验证测试（结果截图）

在RT-SZ上，ping RT –BJ ，可否ping通，

ping 192.168.90.2

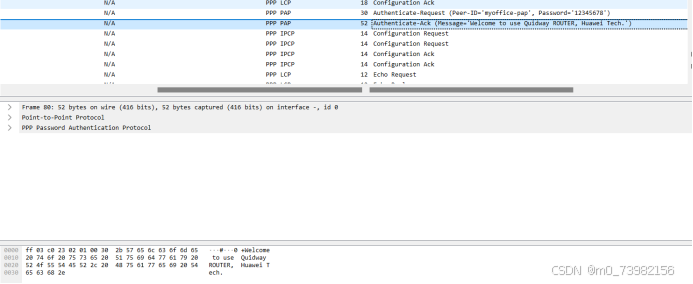

4. 抓包分析

在ping之前，在RT-BJ的串口S4/0/0上，启动抓包，然后再次进行ping命令，给出抓包结果，并对结果进行分析。

说明：分析PPP协议的流程

interface Serial 4/0/0

shutdown

undo shutdown

PPP协议的建立过程包括以下几个阶段：

  • 链路建立阶段：

在这个阶段，PPP协议通过LCP（链路控制协议）来建立链路。LCP负责建立、配置和测试数据链路连接。

从截图中可以看到，有多个ICMP Echo Request和Echo Reply消息，这表明链路已经建立并且是连通的。

  • 认证阶段：

PAP认证在链路建立之后进行。PAP使用用户名和密码进行一次性认证。

由于截图中没有显示PAP认证的数据包，我们无法直接分析认证过程。但是，如果认证成功，我们应该能够看到后续的网络层协议协商和数据传输。

  • 网络层协议阶段：

认证成功后，PPP协议将协商网络层协议，如IPCP（IP Control Protocol），用于分配IP地址和配置其他网络参数。

截图中没有显示IPCP消息，因此我们无法确定网络层协议是否已经协商完成。

  • 传输数据阶段：

一旦网络层协议协商完成，数据就可以在两个节点之间传输。在这个阶段，我们通常会看到ICMP Echo Request（ping命令）和ICMP Echo Reply消息。

从截图中可以看到多个ICMP Echo Request和Echo Reply消息，这表明数据传输阶段是成功的。

  • 终止阶段：

当通信结束时，PPP协议将终止连接。这通常涉及到LCP的Terminate-Request和Terminate-Ack消息。

（三）CHAP鉴别配置

1.配置路由器RT-BJ，将RT-BJ配置为CHAP验证方

system-view

#配置串口采用CHAP认证功能

interface Serial 4/0/0

ppp authentication-mode chap

#配置本端的用户名为rt-bj，密码niceday

ppp chap user rt-bj

ppp chap password cipher niceday

quit

#将RT-BJ配置为CHAP验证方

#配置AAA

aaa

#显示aaa当前本地用户

display local-use

#用户名myoffice-chap，密码12345。存储本地，加密保存。

local-user myoffice-chap password cipher 12345

local-user myoffice-chap service-type ppp

# 只显示aaa当前本地用户

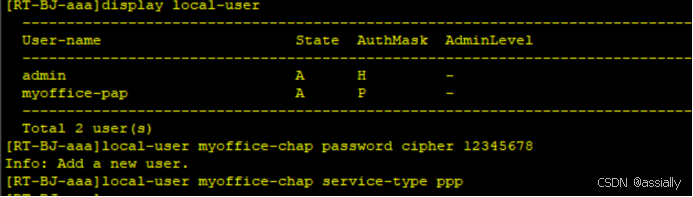

display local-user

Quit

#关闭串口，重新打开，使链路重新协商

interface Serial 4/0/0

shutdown

undo shutdown

Quit

#查看串口状态

display interface Serial 4/0/0

2.配置路由器RT-SZ，将RT-SZ配置为CHAP被验证方，给出配置命令

system-view

interface Serial 4/0/0

ppp chap user myoffice-chap

ppp chap password cipher 12345

shutdown

display interface Serial 4/0/0

undo shutdown

quit

display interface Serial 4/0/0

3.验证测试（结果截图）

在RT-SZ上ping RT –BJ ，可否ping通，

ping 192.168.90.2

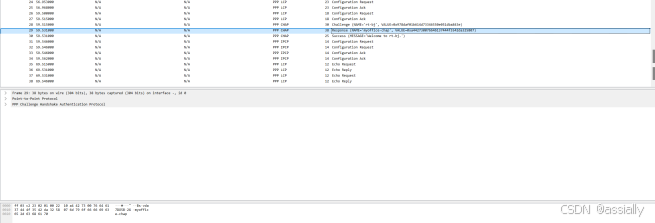

4. 抓包分析

在ping之前，在RT-BJ的串口S4/0/0上，启动抓包，然后再次进行ping命令，给出抓包结果，并对结果进行分析。

说明：分析PPP协议的流程

interface Serial 4/0/0

shutdown

undo shutdown

  • 链路建立阶段：

在这个阶段，PPP协议通过发送LCP Echo Request消息来测试链路是否可用。如果链路是可用的，对端会回复一个LCP Echo Reply消息。

从截图中可以看到，有多个Echo Request和Echo Reply消息，这表明链路正在被测试，并且对端在响应这些请求。

  • 认证阶段：

在链路建立之后，如果配置了认证，PPP协议将进入认证阶段。在这个阶段，通常会有PAP或CHAP消息交换。

由于截图中没有显示PAP或CHAP消息，我们无法确定认证是否成功。但是，如果ping命令失败，这可能表明认证阶段存在问题。

  • 网络层协议阶段：

认证成功后，PPP协议将协商网络层协议，如IPCP（IP Control Protocol），用于分配IP地址和配置其他网络参数。

由于截图中没有显示IPCP消息，我们无法确定网络层协议是否已经协商完成。

  • 传输数据阶段：

一旦网络层协议协商完成，数据就可以在两个节点之间传输。在这个阶段，我们通常会看到ICMP Echo Request（ping命令）和ICMP Echo Reply消息。

截图中没有显示ICMP消息，因此我们无法确定数据传输阶段是否成功。

  • 终止阶段：

当通信结束时，PPP协议将终止连接。这通常涉及到LCP Terminate-Request和Terminate-Ack消息。

截图中没有显示终止阶段的消息。
