接口实验 —HELLO WORLD（汇编语言）

一、实验目的

1. 掌握在 PC 机上以十六进制形式显示数据的方法。

2. 掌握部分 DOS 功能调用使用方法。

3. 熟悉集成软件调试环境。

二、设备以及设备使用

• 上位机：A86集成环境软件

• 下位机：危机接口设备80486DX（实验箱编号：1808134）

三、实验内容

• DOS 功能调用
  指汇编程序通过 INT 21H 软中断来调用 DOS 内部子程序完成特定的一系列操作的一种方法。

• 调用方法
  调用前将功能号送 AH 寄存器，同时根据功能号规定的要求准备好所有的参数，然后执行 INT 21H

本实验显示第一行“hello world-1〞 第二行品示 “hello world-2"
(1） 显示单个字符输出
入口：AH=02H
调用参数：DL=输出字符
(2） 显示字符串
入口：AH=O9H
调用参数：DS:DX=串地址，“＄’为结束字符
(3）返回DOS 系统
入口：AH=4CH
调用参数：AL=返回码

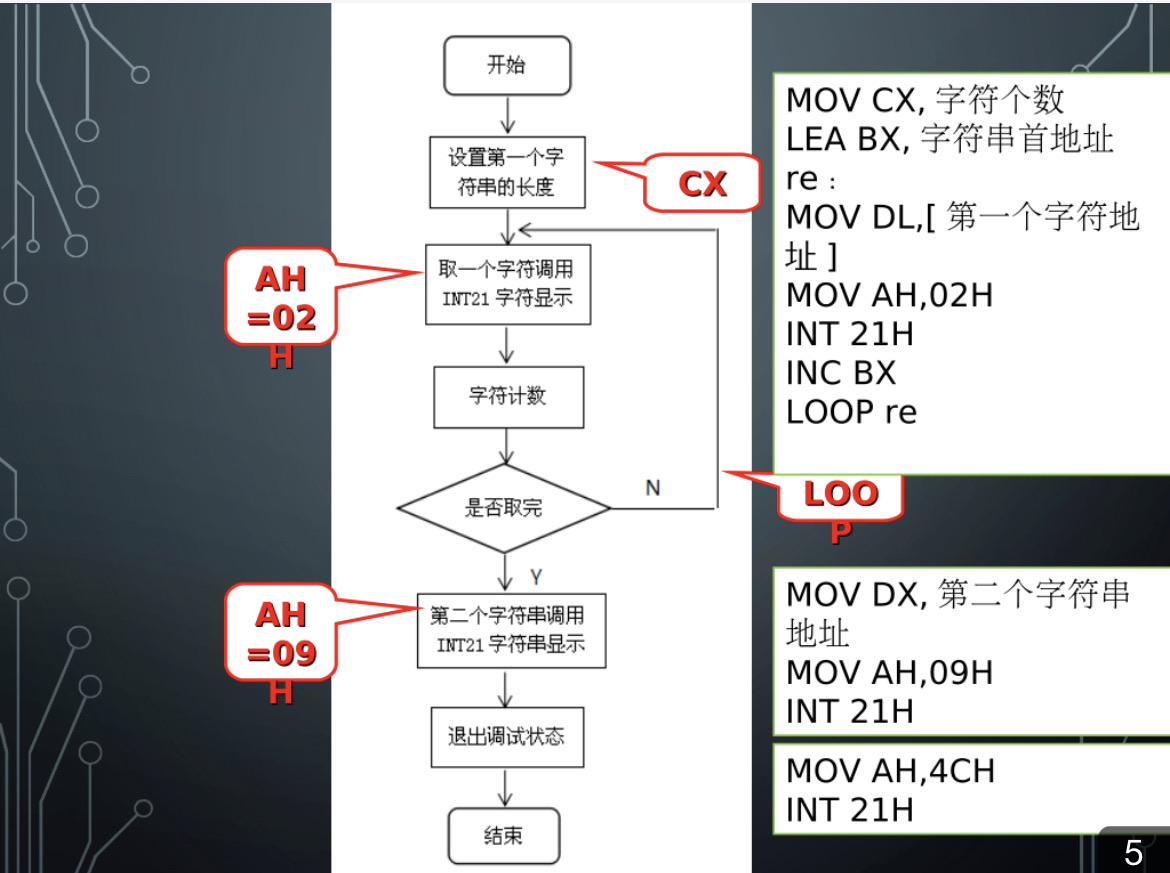

使用功能号为02和09来进行字符串的输出

代码表示如下

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Author:
;coment:        Hello,World

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
• model small
• 486
assume CS: code, SS: stack, DS: data                           ;段寄存器说明，依次为代码段、堆栈段、数据段
data segment                                                                    ;数据段定义开始
        NUMBER DB 'hello, world!-1',0AH, 0DH                 ;被显示的字符串，0AH和0DH依次为回车和换行，保证输出为两行
        NUMBER1 DB 'hello, world!-2',0AH, 0DH,'$'         ;被显示的字符串，$是字符串结束的标志，因为对应功能号09输出的是字符串
data ends                                                                           ;数据段定义结束
stack segment                                                                   ;堆栈段定义开始
        DB        40 DUP (0)
stack        ENDS                                                                 ;堆栈段定义结束
code segment
start:                                                                                   ;代码段定义开始
        MOV AX, data                                                            ;将data存入DS中
        MOV DS, AX
        LEA BX, NUMBER                                                     ;将NUMBER的偏移地址存入BX中
        MOV CX, 16                                                               ;设置数据段的开始地址，即需要循环的次数。使用循环操作是因为AH为02只能进行单个字符的输出
re:
        MOV DL, [BX]                                                            ;[]:取对应地址表示的内容，即NUMBER中的字符
        MOV AH,2
        INT 21H
        INC BX                                                                        ;INC表示将偏移地址BX+1
        LOOP re                                                                      ;loop表示进行循环操作
mov DX, OFFSET NUMBER1                                             ;OFFSET取NUMBER1的偏移地址
MOV AH, 09H
INT 21H
        ;MOV AH, 1                                                                ;用户输入按键后运行结束
        ;INT 21H
  mov cx, 0000h

  loop $                                                                               ;延迟操作
        MOV AH, 4CH
        INT 21H                                                                      ;返回dos
code ends                                                                          ;代码段结束
end start                                                                            ;源程序结束

四、实验步骤

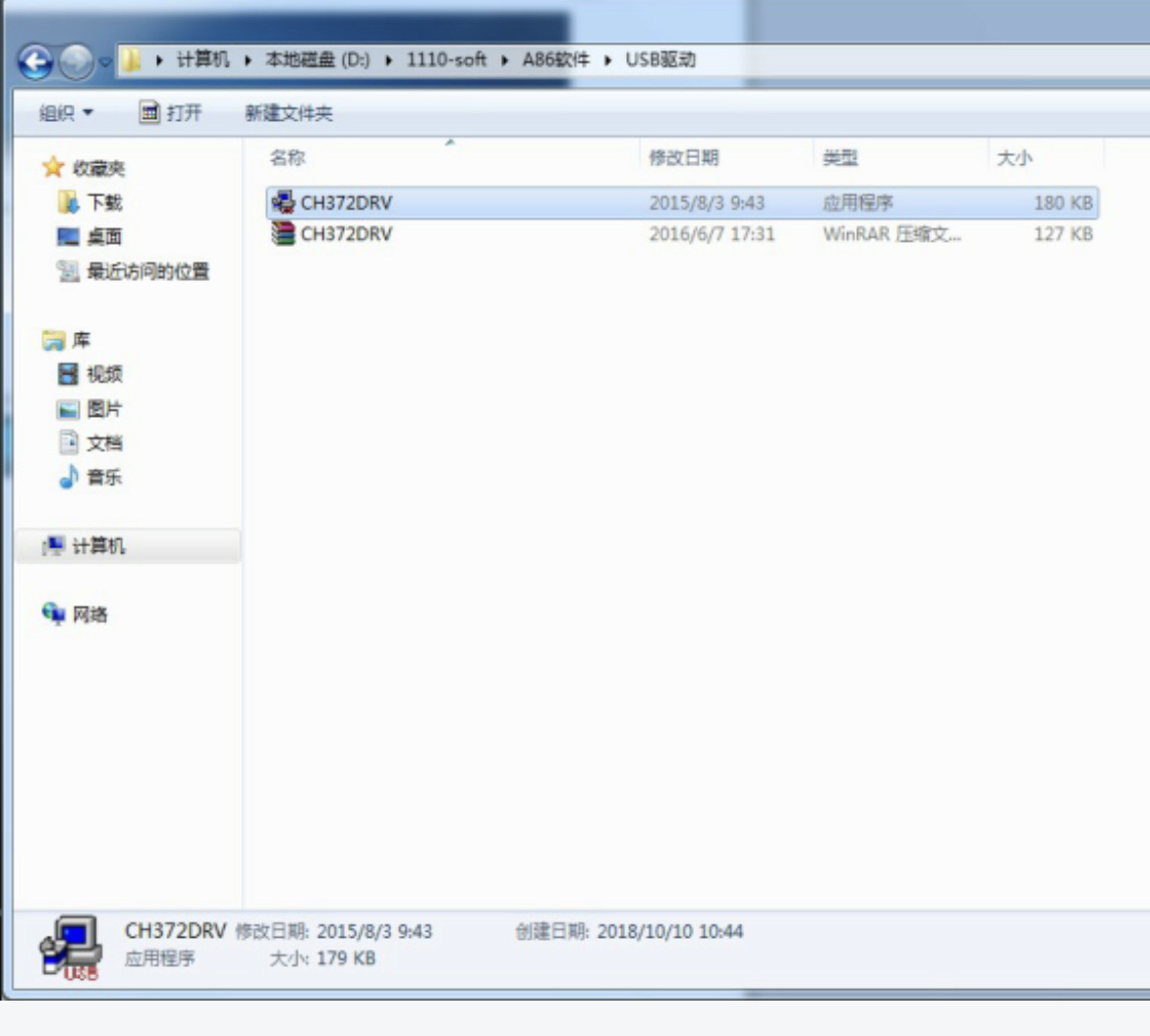

1. 安装USB驱动

2. 打开集成开发环境

3. 找到该实验的路径，打开工程文件

4. 点击，左下角会显示构建成功

5. 点击调试：启动调试-继续

6. 观察左下角输出：应该为两行分别是字符串

   hello,world!-1

   hello,world!-2

7. 更为详细的步骤如下

8. (1)运行软件，根据实验内容的描述，编写实验程序

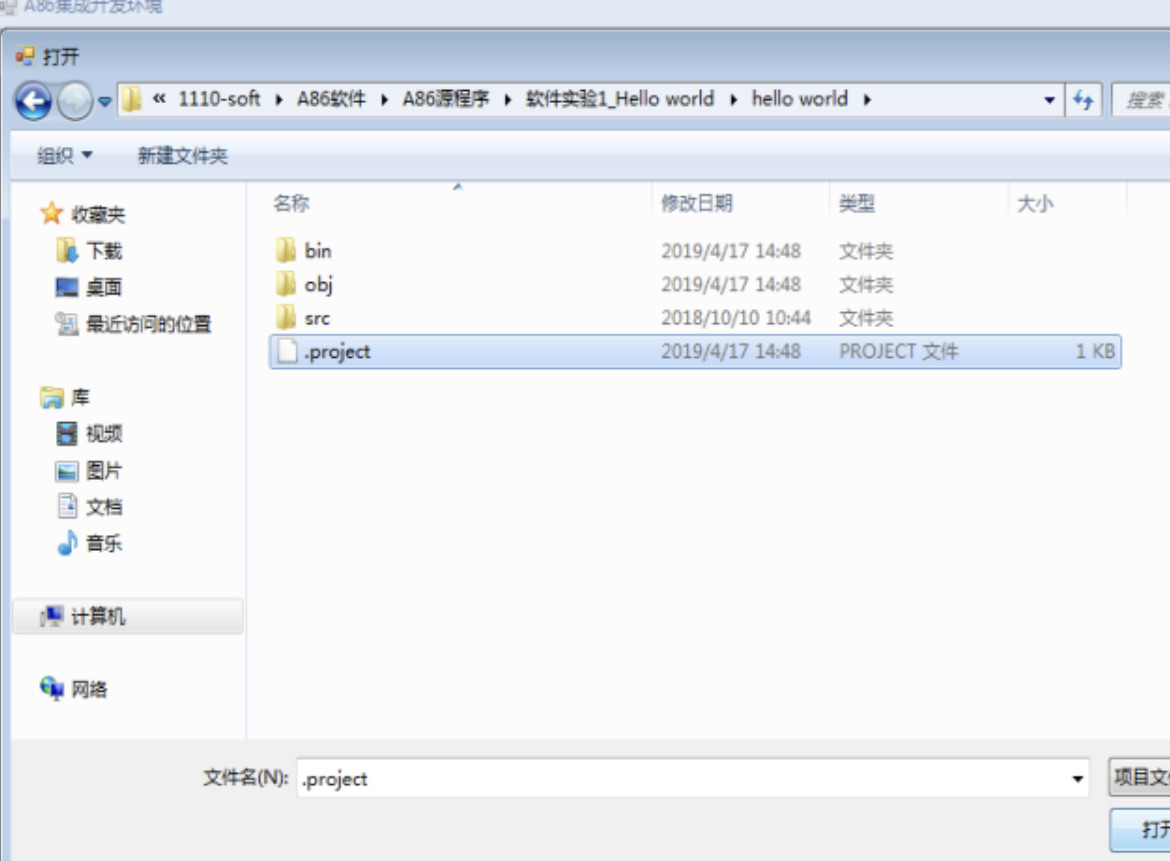

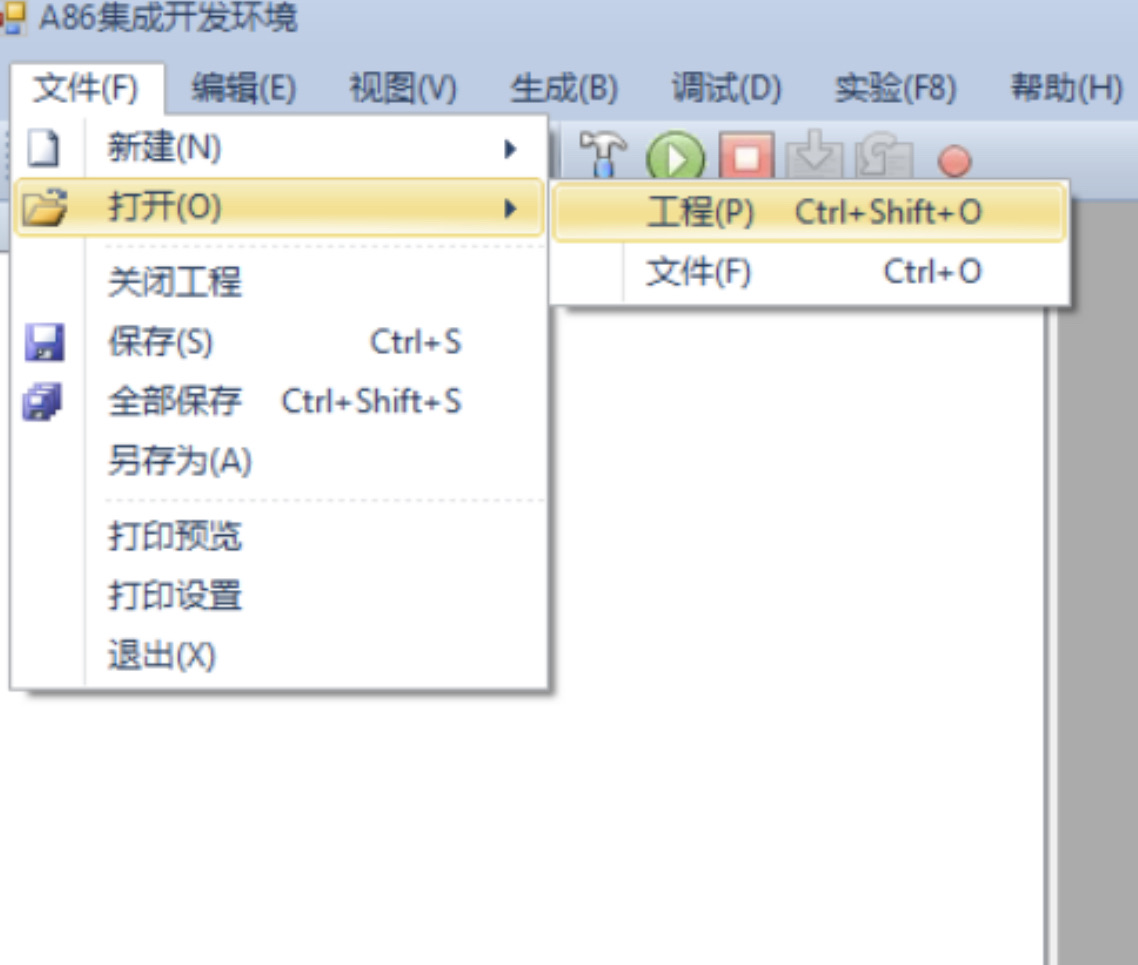

   在已有实验程序的情况下选择：打开一工程一helloworld（文件目录）一.project

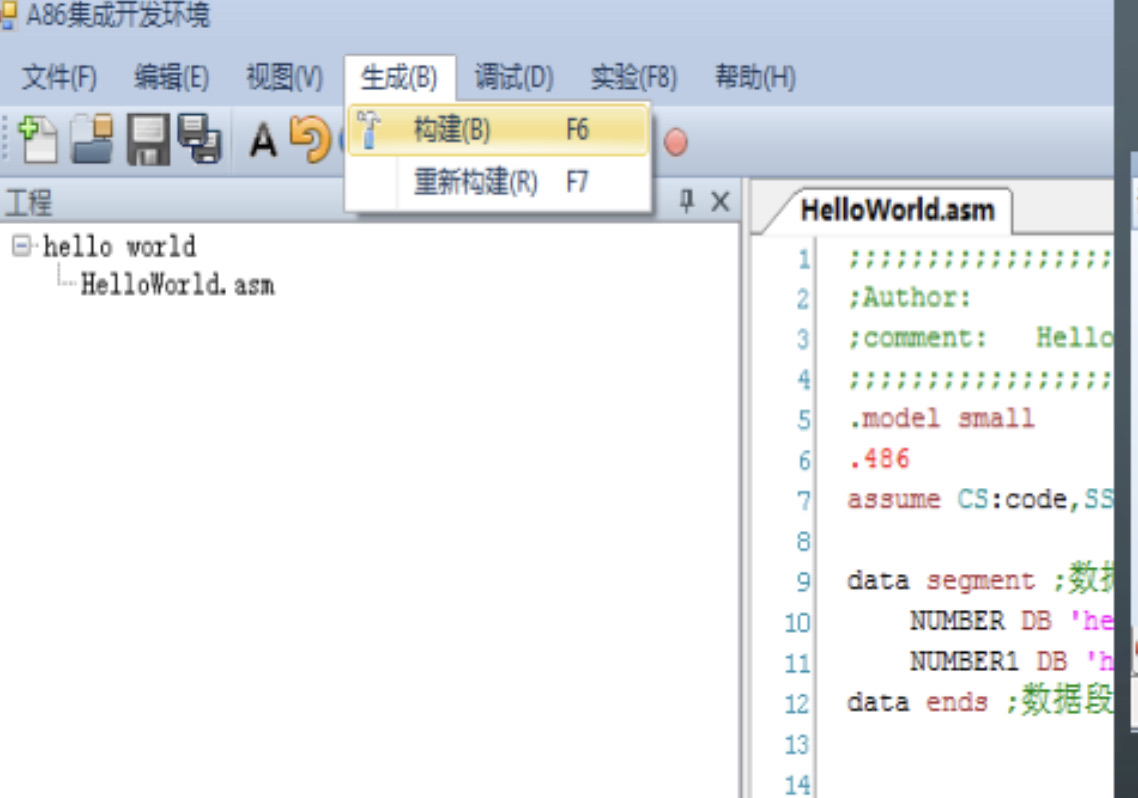

   (2)双击"helloworld"（文件名），屏幕显示源文件内容。使用“生成”菜单中“构建或重新构建〞选项，对实验程序进行汇编、连接。

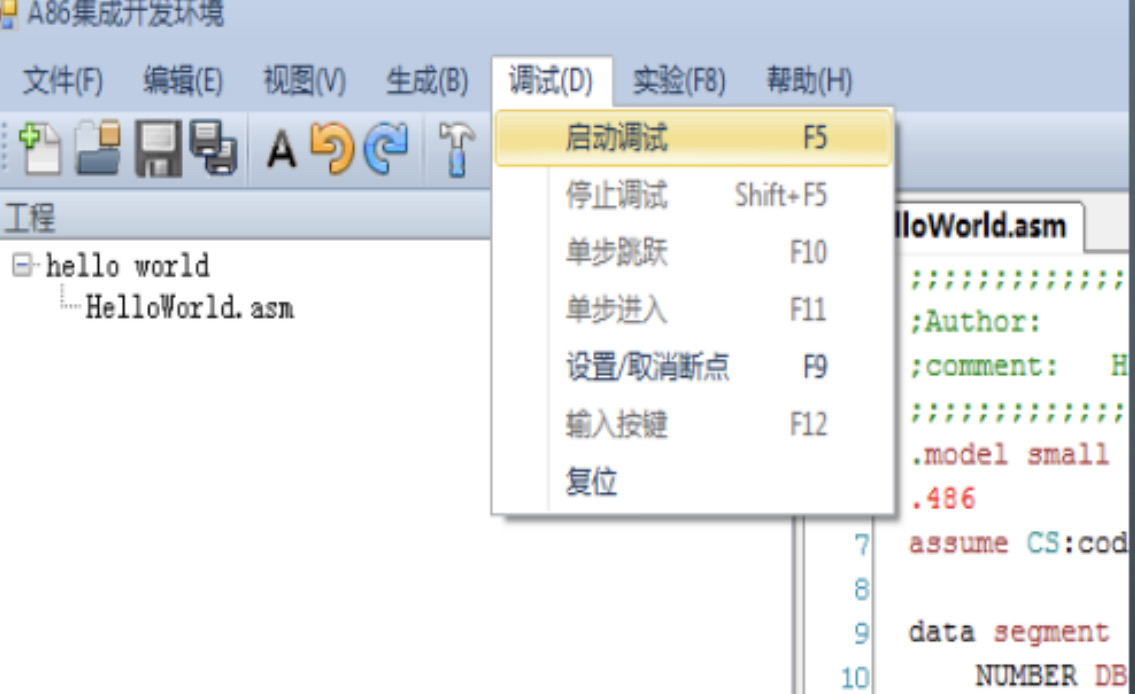

   (3)选“启动调试"，在状态栏显示程序编译、连接、传送整个过程的相关信息，汇编、连接、传送无误的话光标移至源文件中的START(程序的开始位置）
   (4)在“调试〞菜单中点击“开始调试”。进入调试环境，根据自己的要求选择调试操作，观察调试过程中，指令执行情况，包括各寄存器及数据区内容的变化。我们选择“继续”操作，就是连续的运行程序。
   (5)更改数据区中的数据，考察程序的正确性

 五、实验结论与总结

1. dos功能调用的功能号存放在AH寄存器中；2号功能要显示的字符存放在DL寄存器中；使用9号功能时字符串的偏移地址存放在DX寄存器中，段地址默认由DS寄存器制定，且字符串必须由$符号结尾。
2. 通过使用2号功能和9号功能来进行字符和字符串的输出，如果用2号功能进行字符串的输出需要使用循环。
