OSPF协议（数据包刨析）

跨四层封装：ospf、icmp...

TCP协议号：6

UDP协议号：17

icmp协议号：1

OSPF的数据包

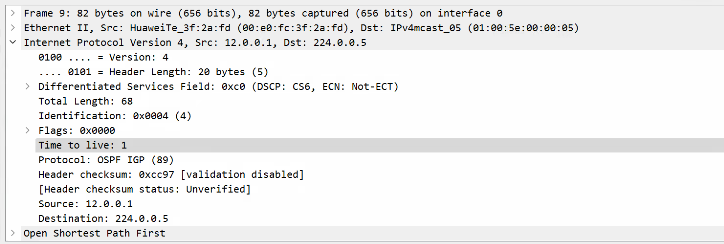

  OSPF是跨层封装协议，直接封装在网络层之上 --- 需要IP协议使用一个协议号来标定OSPF -- 89

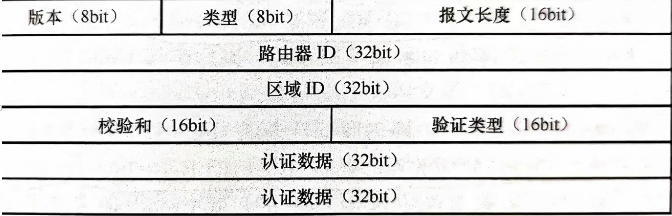

  OSPF的头部

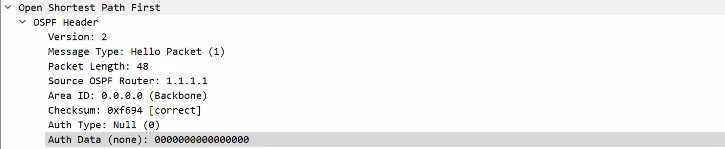

        版本 --- OSPF的版本 --- 2

        类型 --- OSPF数据包的类型 --- hello包：1

                                                          DBD：2

                                                          LSR：3

                                                          LSU：4

                                                          LSACK：5

        路由器ID --- RID --- 携带的是发出OSPF数据包设备的RID

        区域ID --- 发出数据包接口所在的区域

        认证 --- 认证类型 --- null --- 不认证

                                         simple --- 明文认证

                                         MD5 --- 比对摘要值的认证方法（可以将任何数据输入转化为128位输出）

        注：OSPF进行认证时，会比较两部分内容，一个是认证类型，一个是认证数据。

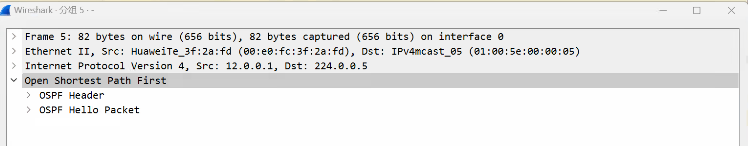

OSPF数据包刨析

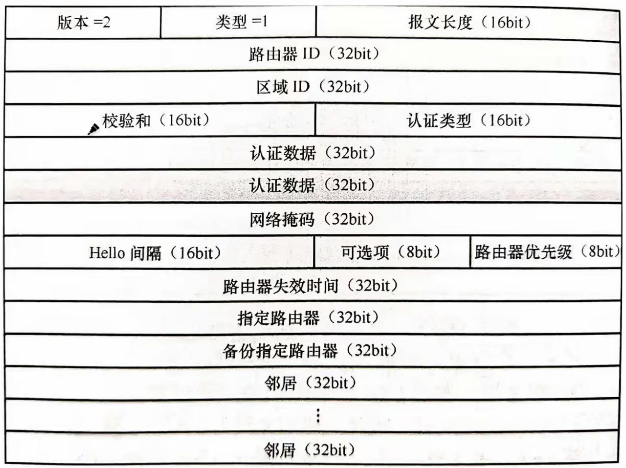

        1、hello

                周期性的发现、建立以及保活邻居关系，包括DR和BDR的选举。



        字段分析

                1、网络掩码 --- 发出hello包接口配置IP地址的掩码 --- 如果邻居双方该参数不一致，则邻居关系建立失败

                2、hello时间、死亡时间 --- 如果邻居双方该参数不一致，则邻居关系建立失败

                3、可选项 --- 每一位置1，都代表该设备支持OSPF的某一特性。

                        里面包含特殊区域的标注位 --- 如果邻居双方该参数不一致，则邻居关系建立失败

                4、路由器优先级 --- 发出该数据包的接口的优先级

                5、DR和BDR --- 在没有选举出来之前，会使用0.0.0.0来临时填充；选出之后则将DR和BDR的IP地址分别放置该地址

                6、邻居ID --- 将携带自己本地已知邻居的RID，建立邻居关系的重要参数

        影响OSPF邻居建立的因素

                1、网络掩码

                2、hello时间

                3、死亡时间

                4、特殊区域的标记

                5、认证

        但凡以224.0.0.X 格式的组播地址，都称为本地链路组播，其特征是TTL设置为1，只能在当前的广播域中发送

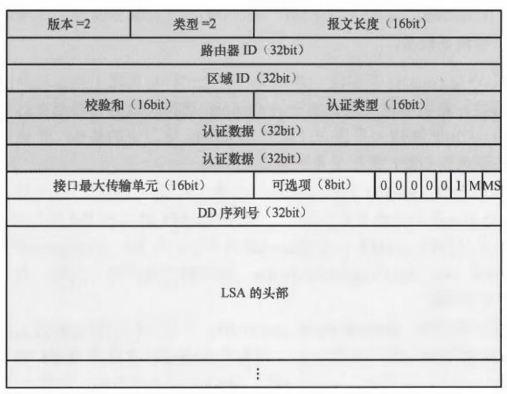

        2、DBD包

             功能

                1、主从关系选举

                2、共享LSA摘要信息

                3、确认包

            字段分析



                1、MTU

                        最大传输单元 --- 华为设备默认没有开启MTU检测，所以使用0来填充。如果双方都开启了MTU的检测，则如果两边值不一样，会卡在Exstart状态

                2、标记位

                        I位 --- init --- 如果该位置1，则代表这个DBD包是进行主从关系选举的DBD包，则底下不携带LSA头部信息；如果置0，主从选举完成，则代表是共享LSA摘要的DBD包，需要携带LSA头部。

                        M位 --- More --- 如果该位置1，则代表后面还有其他DBD包发送

                        MS位 --- Master --- 如果该位置1，则代表该设备位主

                3、DD序列号

                        用来保证DBD报文的顺序性和可靠性

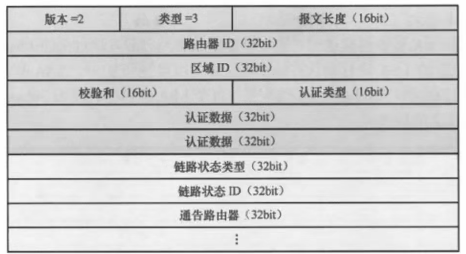

         3、LSR包

                链路状态请求报文 --- 基于DBD包请求未知的LSA



                        链路状态类型、链路状态ID、通告路由器 --- LSA三元组 ，可唯一标识一条LSA

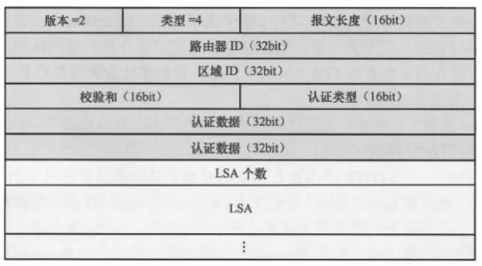

        4、LSU包

                链路状态更新报文 --- 携带LSA的数据包

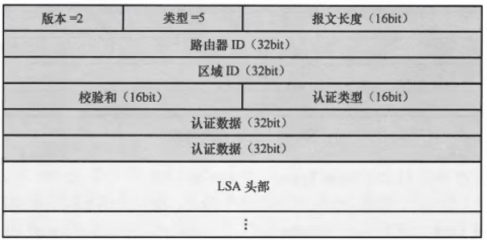

        5、LSACK包

                链路状态确认报文 --- 确认包
