前言：

传输层主要负责数据能够从发送端传输接收端，在socket编程中我们写的套接字就是传输层中的协议

常见的传输层协议有两个：

• UDP协议
• TCP协议

这两个协议中有相同的特征，如下：

• UDP和TCP都需要通过IP地址和端口号标识互联网中的一个进程
• UDP和TCP在进行数据传输时，它们都是全双工的

注意：全双工指的是通信过程中数据可以在两个方向上同时传输，即实现信号的双向同时传输（A→B且B→A）

支持全双工的原因是内核的传输层中维护了两个缓冲区，发送缓冲区和接收缓冲区。这两个缓冲区互不影响！这一点在应用层中详细说明过

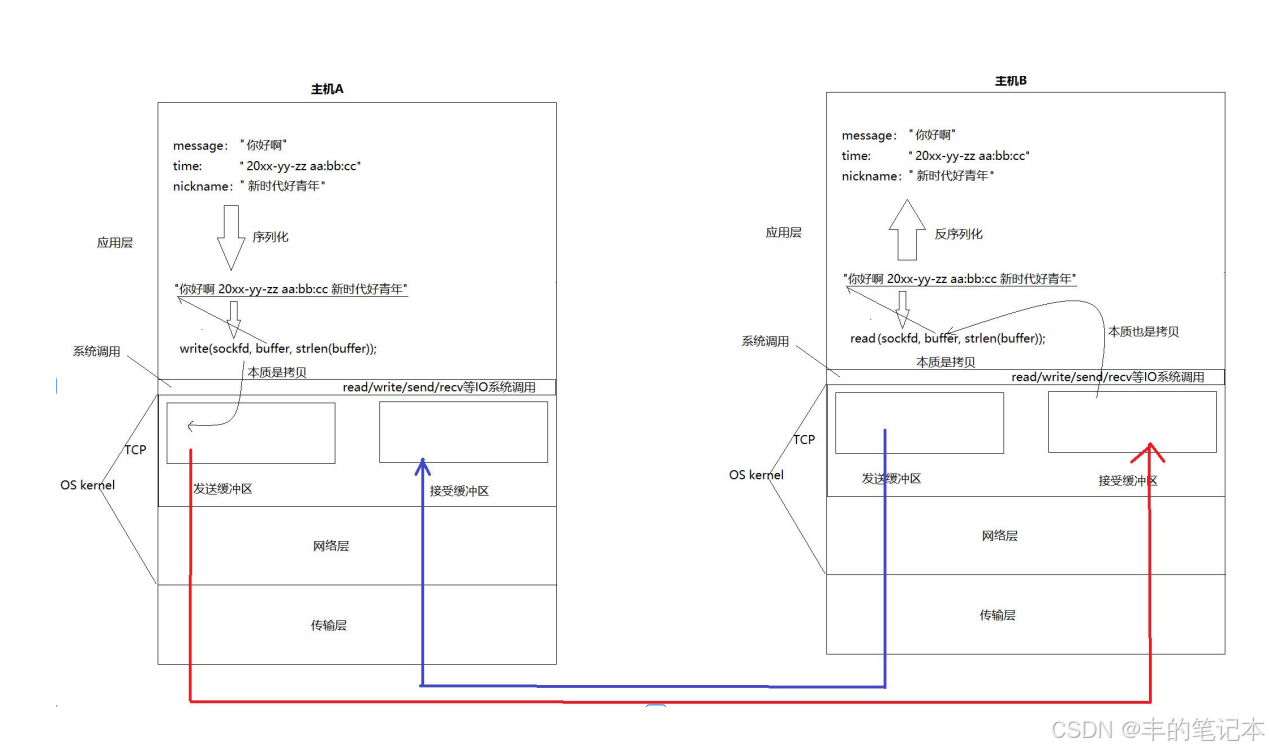

• 图中，主机A从发送缓冲区中拿取数据发送给主机B的同时，主机B也可以从自己的发送缓冲区中拿取数据发送给主机A，这两个步骤是不会相互影响的！

---

端口号与进程的关系

一个进程可以bind多个端口号

• 实际上，我们需要的是客户端可以使用ip地址和端口号唯一标识一个进程，而反过来成不成立都可以

一个端口号不可以被多个进程bind

实际上，我们要使用UDP/TCP时server都需要手动进行bind

一般地、内核中维护了一个端口号和PCB之间的kv结构，所以我们bind的时候是把这个端口号和进程PCB之间构建好映射以后，插入到哈希表之类的数据结构中！就能很快的根据端口号找到对应进程

---

UDP协议

---

UDP协议的特征

• 无连接
• 不可靠
• 面向数据报

无连接主要说明UDP的通信就像是寄信一样，你写好了一封信以后不需要经过收信人的同意可以直接送到他家去。UDP在发送数据之前不需要建立连接。发送方可以随时随地发送数据，接收方也无需事先同意接收。这种特性使得UDP的通信过程更加简单、高效，但同时也意味着UDP不提供像TCP那样的可靠传输机制。

网络传输的过程中是可能会丢包的，即传输过去的数据对方接收不到，如果是使用UDP进行传输，那么发生丢包什么都不管，这也是说明UDP是不可靠的原因！不可靠仅仅是UDP的特征，不是它有BUG。正因为它不需要保证数据的可靠，所以它才能简单、高效。TCP是可靠的，但TCP的可靠是付出了很多代价的

应用层交给UDP多长的报文, UDP原样发送, 既不会拆分, 也不会合并。假设用UDP传输100个字节的数据，如果发送端调用一次sendto, 发送100个字节, 那么接收端也必须调用对应的 一次 recvfrom, 接收100个字节; 而不能循环调用10次recvfrom, 每次接收10个字节。总得来说，面向字节流比起面向数据报更加灵活一些

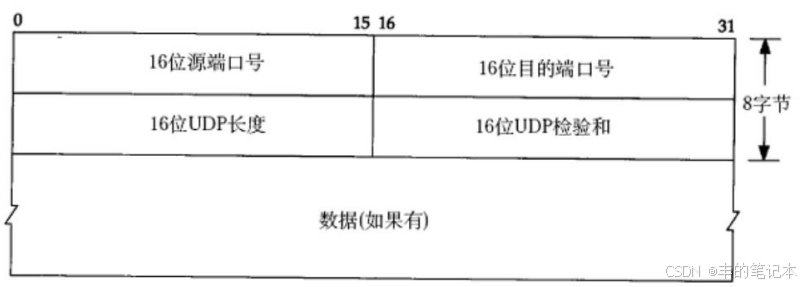

UDP协议端格式

• 图中除了数据以外的所有字段，它们共同组成了UDP通信时的传输层报头
• 数据实际上就是有效载荷
• UDP是可以进行双向通信的，它的传输层报头中包含了源端口和目的端口，这样就可以确定把数据交到哪个应用层进程

实际上，所谓的协议，也就是一个双方都定义出来的结构化的数据，在内核中UDP的协议的伪代码如下：

struct XXX
{
    uint16_t src_port;//源端口
    uint16_t dst_port;//目的端口
    uint16_t udp_len;//UDP长度
    uint16_t check;//校验和
};

• 这个结构体被定义在通信双方OS内核中。协议就是结构体，这就是大多数协议的本质，不仅仅UDP

UDP中有两个字段是相对陌生的：

• 16位UDP长度
• 16位UDP校验和

尽管UDP本身是一个无连接的、不可靠的传输协议，但校验和机制为数据传输提供了一定程度的可靠性保障。通过检测并丢弃可能损坏的数据报，校验和有助于减少上层协议接收到错误数据的可能性。

UDP长度表示的是报头+有效载荷的长度，其中报头的大小是固定的8字节

UDP长度 = 有效载荷长度 + 8

正因为UDP长度的存在，提供给UDP面向数据报的能力

---

UDP的缓冲区

• 发送缓冲区存在的意义是发送方可以进行等待接收方，当接收方速度过慢时，先把数据放入发送缓冲区作为缓冲
• 由于UDP不需要保证数据可靠性，所以对于UDP来说不需要内核中的发送缓冲区，因为我根本不需要临时保存数据，不需要管对方是啥状态！sendto直接拷贝数据给OS即可
• UDP具有接收缓冲区. 但是这个接收缓冲区不能保证收到的UDP报的顺序和发送UDP报的顺序一致; 如果缓冲区满了, 再到达的UDP数据就会被丢弃;

---

分离与交付（封装与解包）

UDP的分离：实际上根据UDP长度即可得到有效载荷的长度，就能把UDP报头进行封装/分离

UDP的交付：根据目的端口即可知道交付给哪个进程

---

系统角度理解封装和解包

• 实际上，报文的传输并不是互斥的，即主机A向主机B发送报文时可能还存在主机C也同时在发送报文给主机B。
• OS内可以同时存在很多个收到的报文，这个报文还没来得及处理，这个报文可能只到了接收缓冲区甚至是网络/链路层
• 由于OS内可能存在大量的还没来得及处理的报文，所以OS需要对这些大量的报文进行管理
• OS对报文的管理方式就是先描述、后组织。

所以OS内一定存在着一个描述报文的内核结构体，这个结构体叫做sk_buffer。并且也一定会给报文提供内存空间！

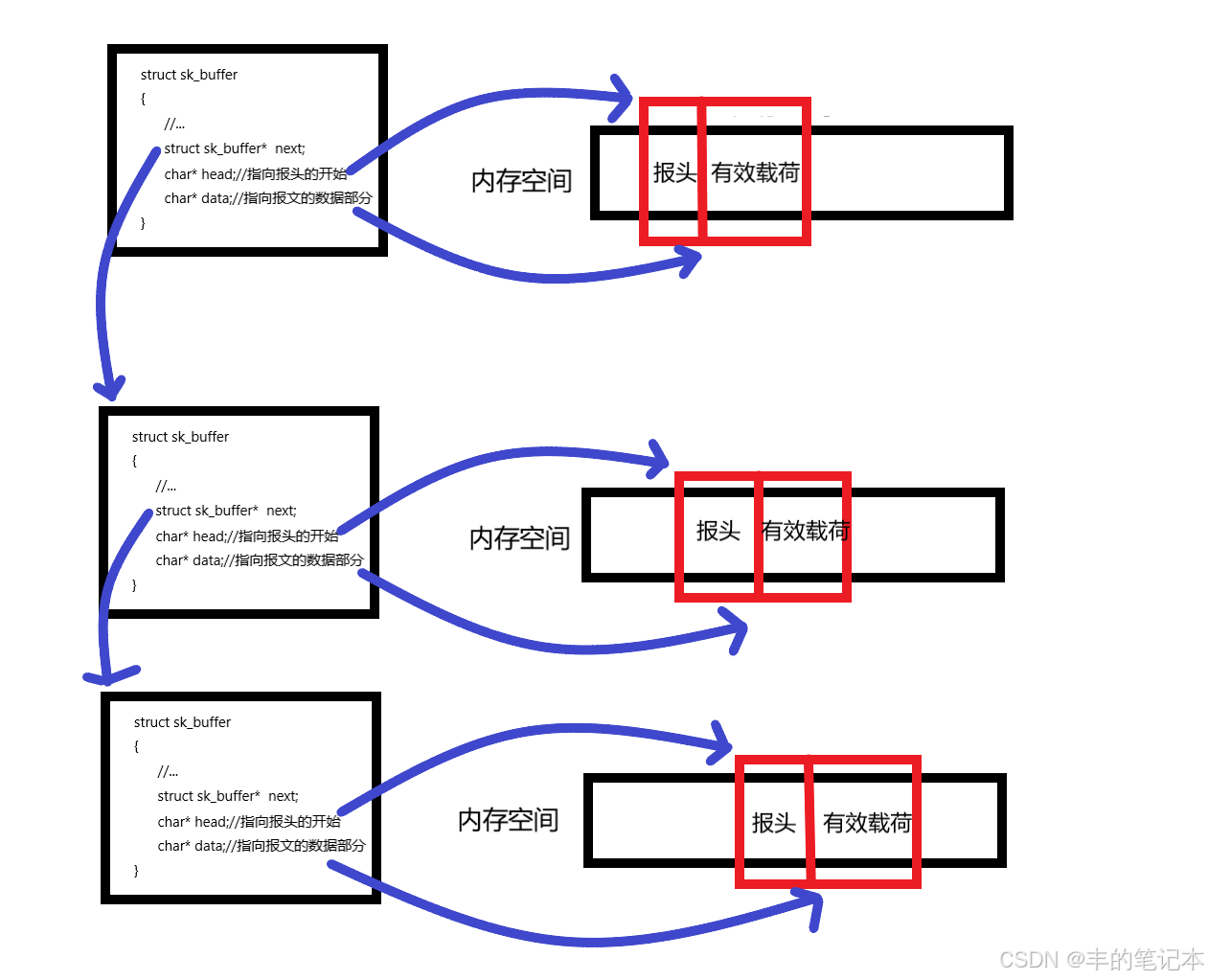

示例图：

• 图中，对报文的管理就变为了对链表的增删查改

封装：所谓的封装就是给报文添加上对应层的报头

• 所谓的封装报头就是把sk_buffer中的head指针左移，左移的字节数要看封装的是什么报头。不管封装的是什么报头，它都是结构体类型，都能sizeof算出它的大小
• 通过head指针填完对应报头的信息

 解包：所谓的解包就是对报文去掉对应层的报头

• 所谓的解包就是sk_buffer中的head指针右移，右移的字节数要看封装的是什么报头。
• 指针右移完以后交付给上层就完成了一层解包

所以所谓的封装和解包，在内核中只需要进行指针移动即可控制

---

UDP的注意事项

在UDP报头中，UDP长度是用16位的一个整形来存储的，换句话来说，你发送的数据的字节数不能超过这个整形能表示的字节数，这个整形能表示64KB。若你一次发送的数据超过64KB，那么就需要在发送方应用层手动分包进行分批发送！分批发送完以后接收方再把收到的数据手动拼接起来

---

TCP协议

---

 TCP协议段格式
