GPIO输入输出

一，GPIO输入输出有什么作用

GPIO（General Purpose Input Output）通用输入输出口。

可配置为8种输入输出模式。

引脚电平：0V~3.3V，部分引脚可容忍5V。

输出模式下可控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等。

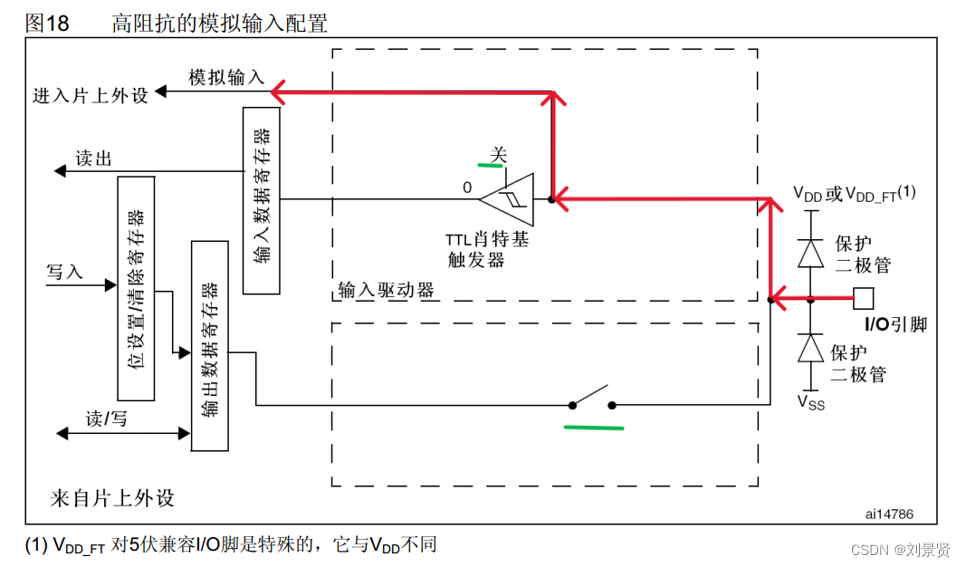

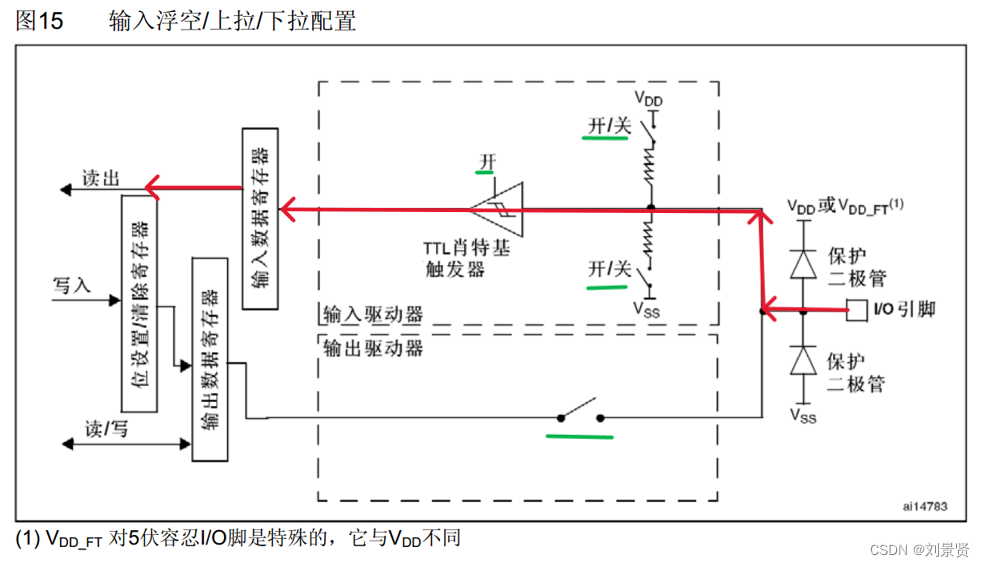

输入模式下可读取端口的高低电平或电压，用于读取按键输入、外接模块电平信号输入、ADC电压采集、模拟通信协议接收数据等。

二，GPIO基本结构

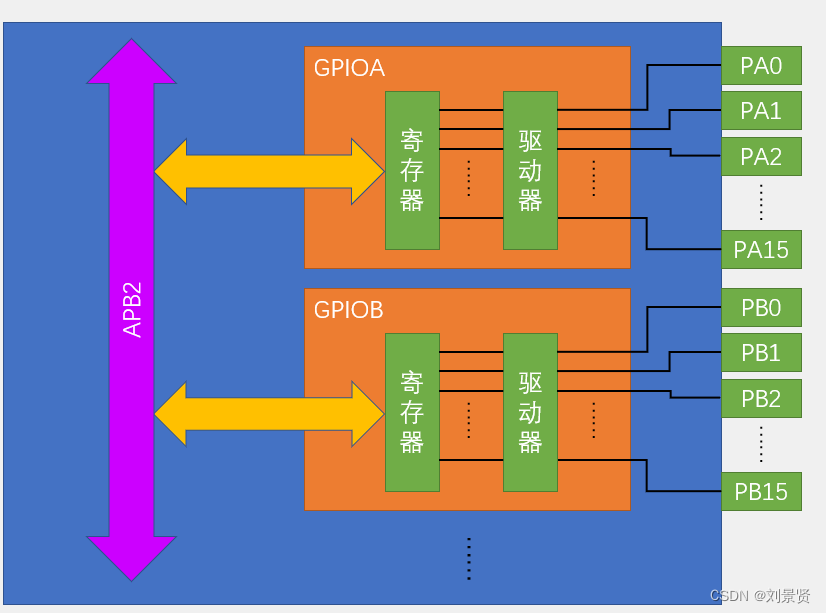

 寄存器是一段特殊的存储器，内核可以通过APB2总线对寄存器进行读写，以完成输出电平的功能，但只有低16位才有对应端口。

驱动器负责增大驱动能力。

存储器是许多存储单元的集合，按单元号顺序排列。每个单元由若干二进制位构成，以表示存储单元中存放的数值，这种结构和数组的结构非常相似。

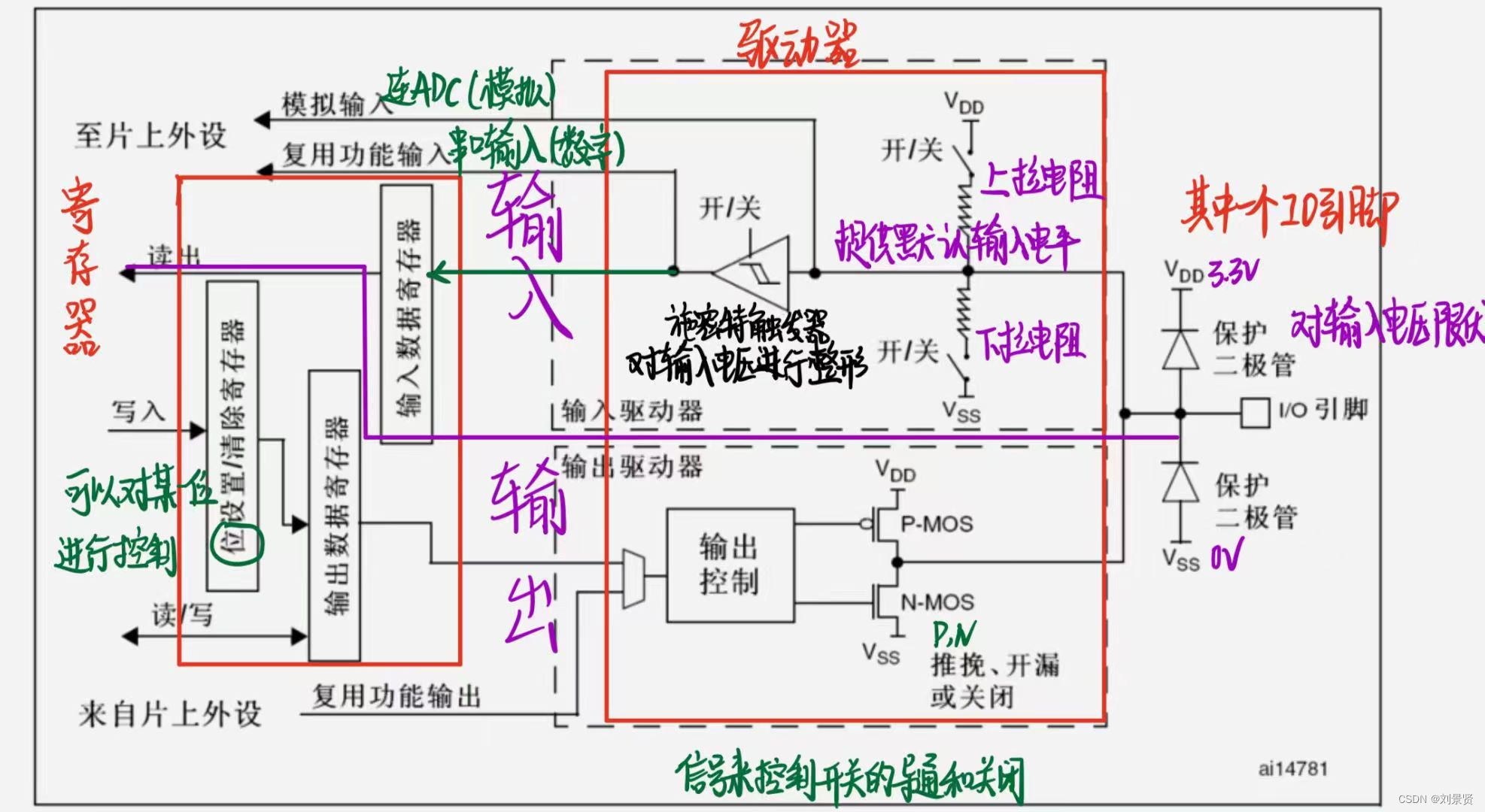

三，GPIO位结构

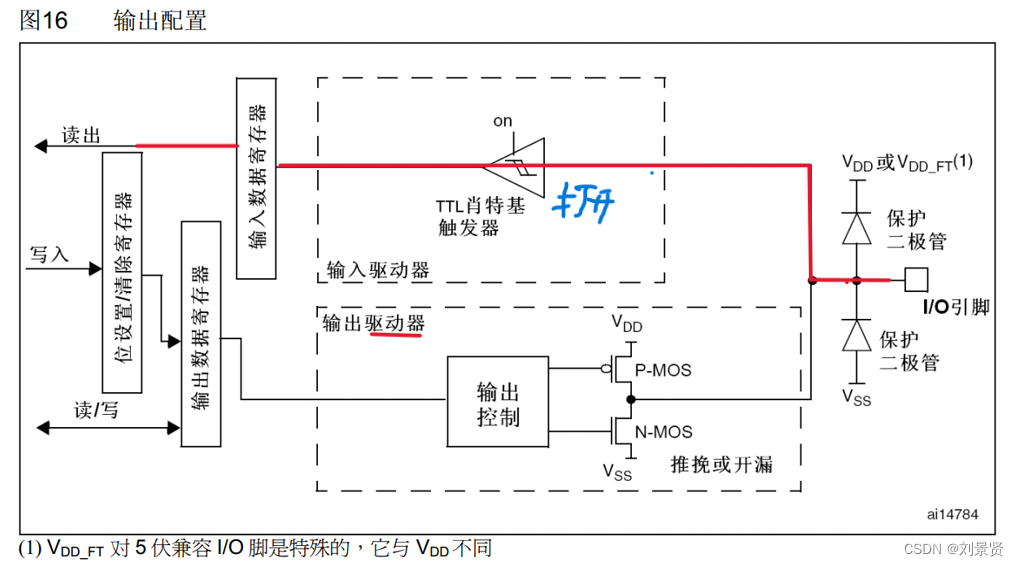

        在推挽输出下，P-MOS和N-MOS均有效，数据寄存器为1时，上管导通，下管断开，输出接到VDD输出高电平，反之同理。这种模式下高低电平均有较强的驱动能力，所以又称强推输出模式。

        在开漏输出模式下，P-MOS无效，数据寄存器为1时，下管断开，输出断开，高阻模式。

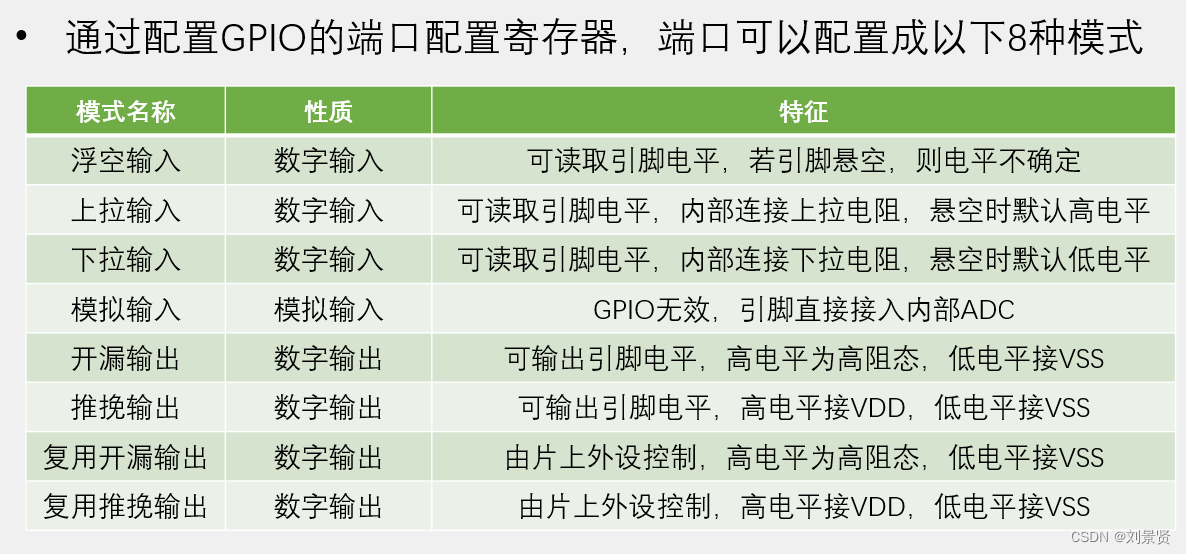

四，GPIO的八种工作模式

 推挽输出条件下高低电平均有驱动能力

 配置 图



五，GPIO外设配置

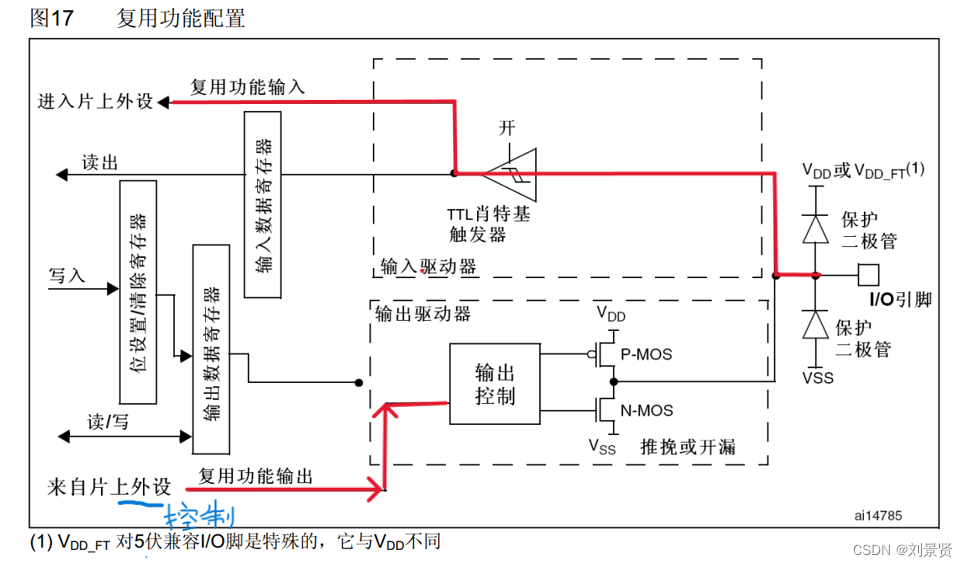

详见STM32F10xxx参考手册8.1.11（高级定时器TIM1/TIM8，通用定时器TIM2/3/4/5，USART，SPI，I2S，I2C接口，ADC等等。

使用案列

1.输出

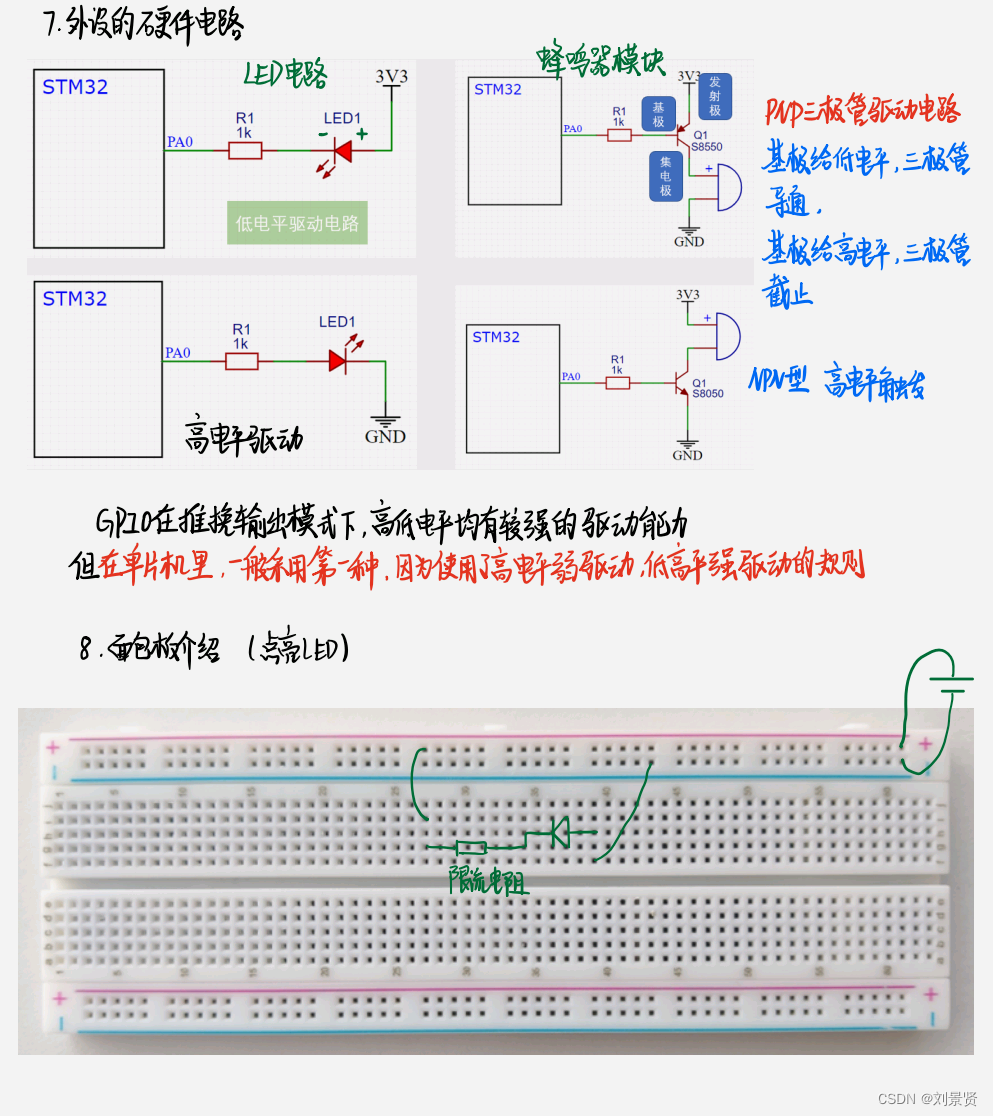

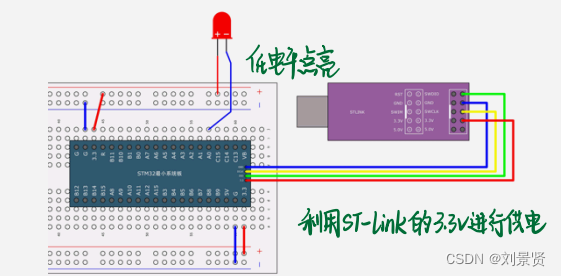

硬件图

GPIO标准库部分函数

 后面4个开头省略了GPIO_

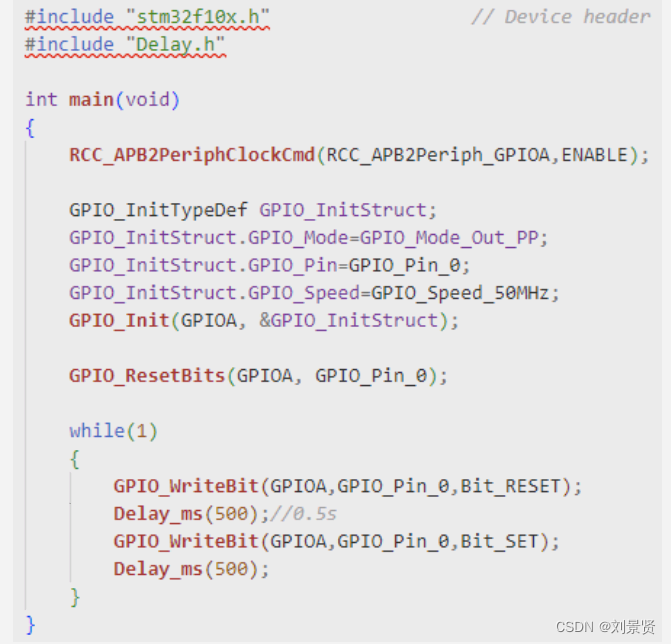

LED闪烁

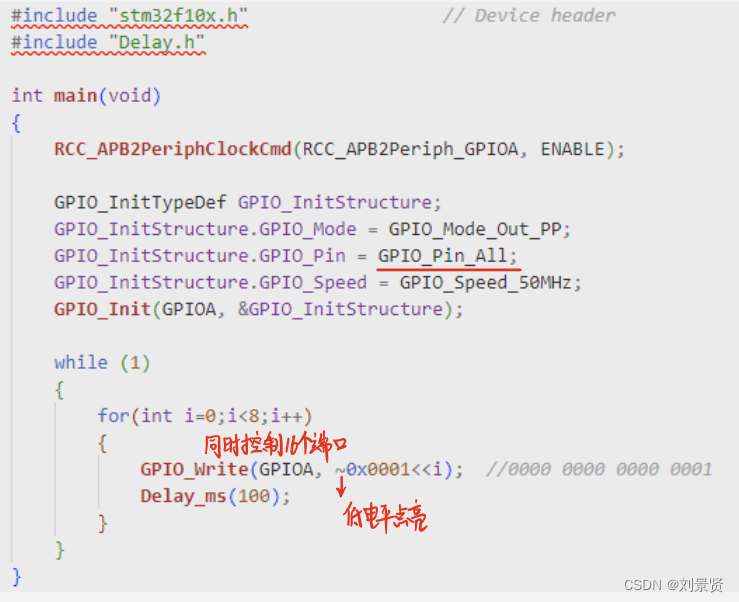

LED流水灯

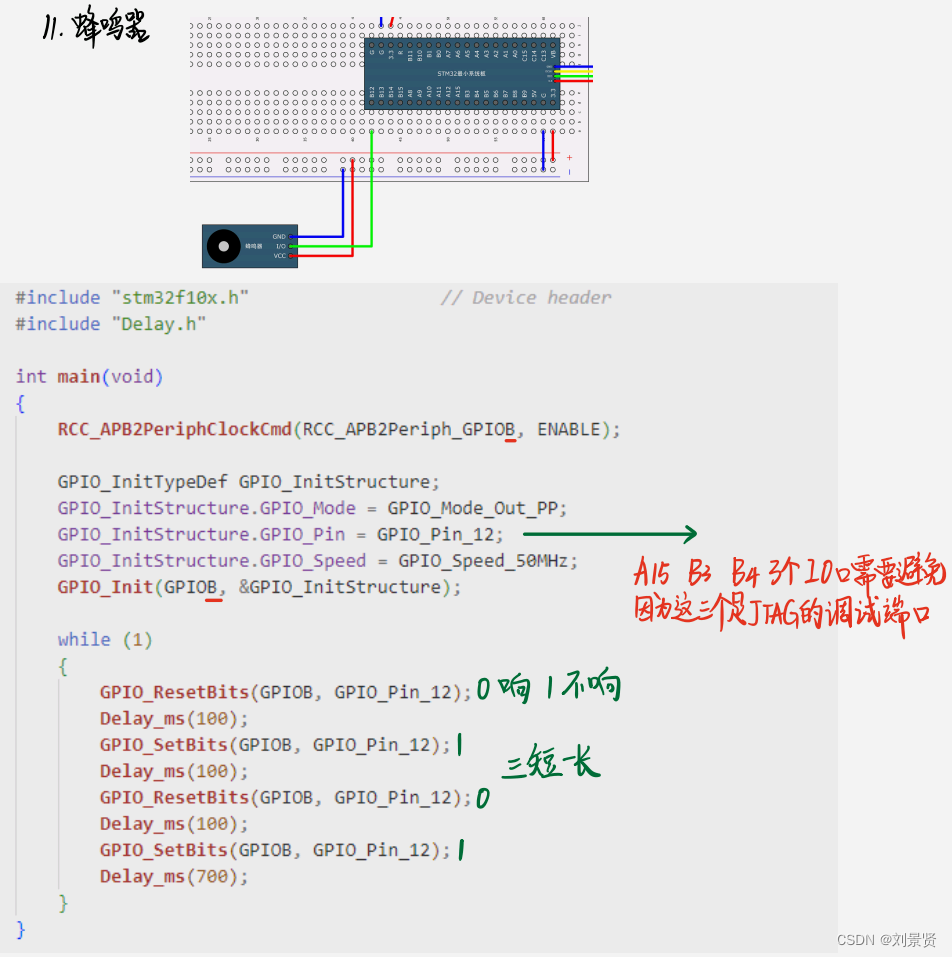

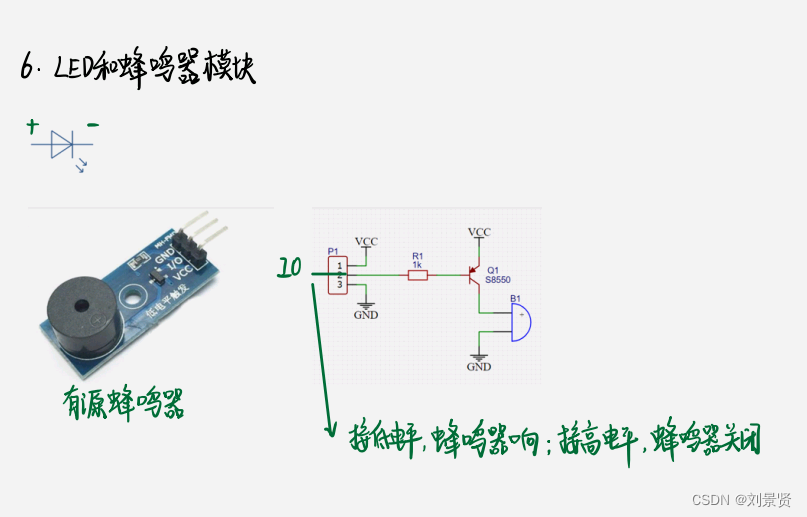

 蜂鸣器

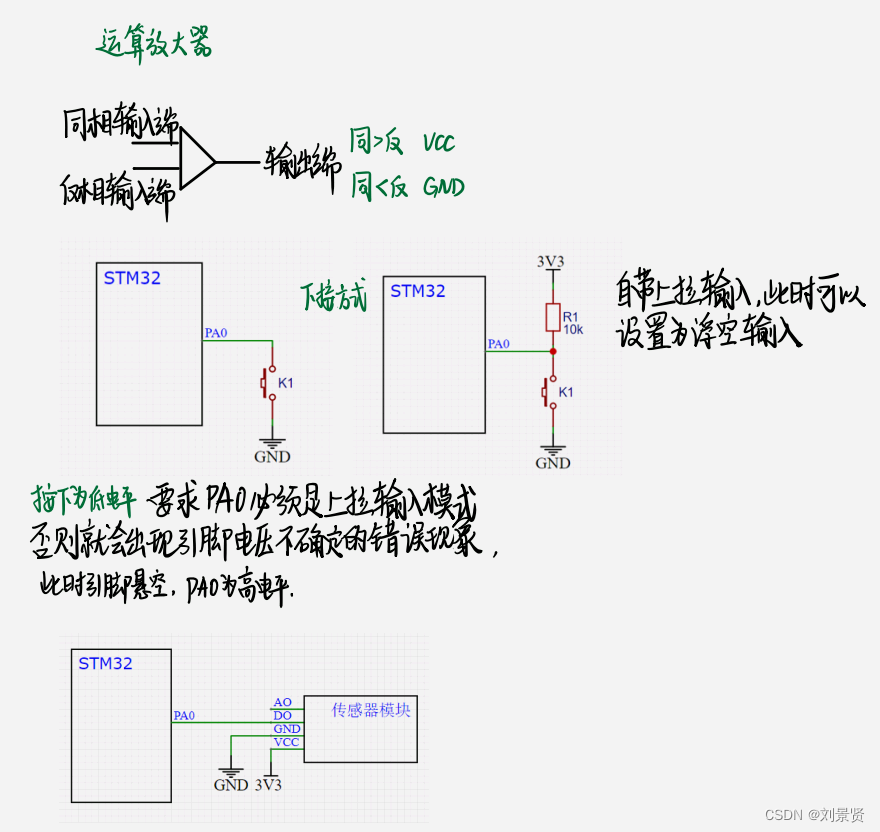

2.输入

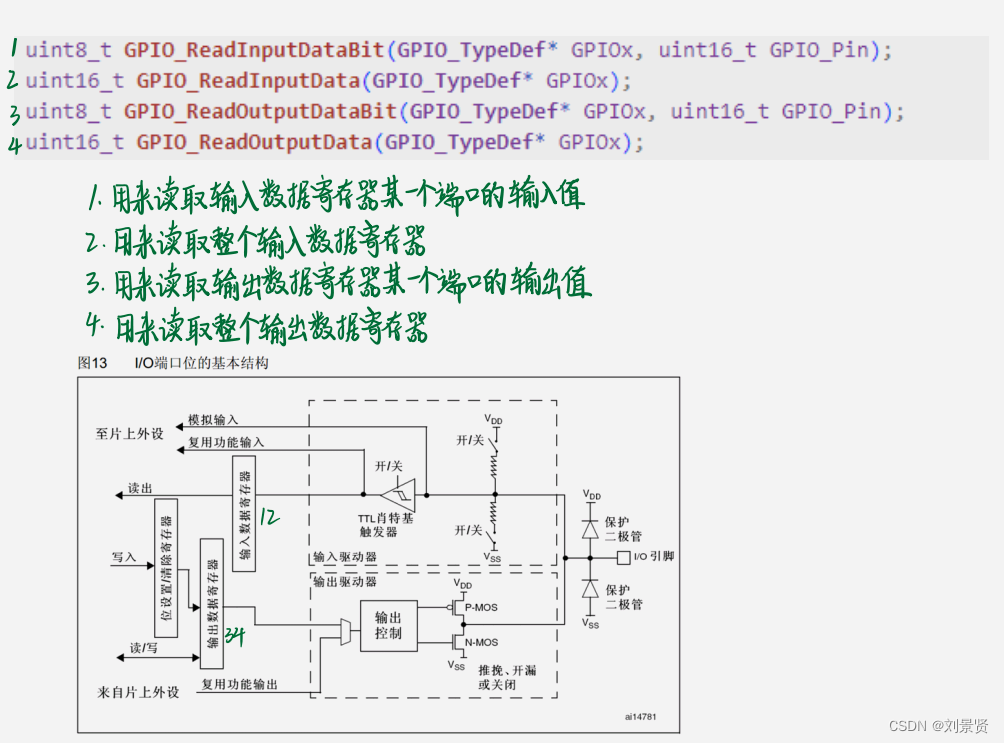

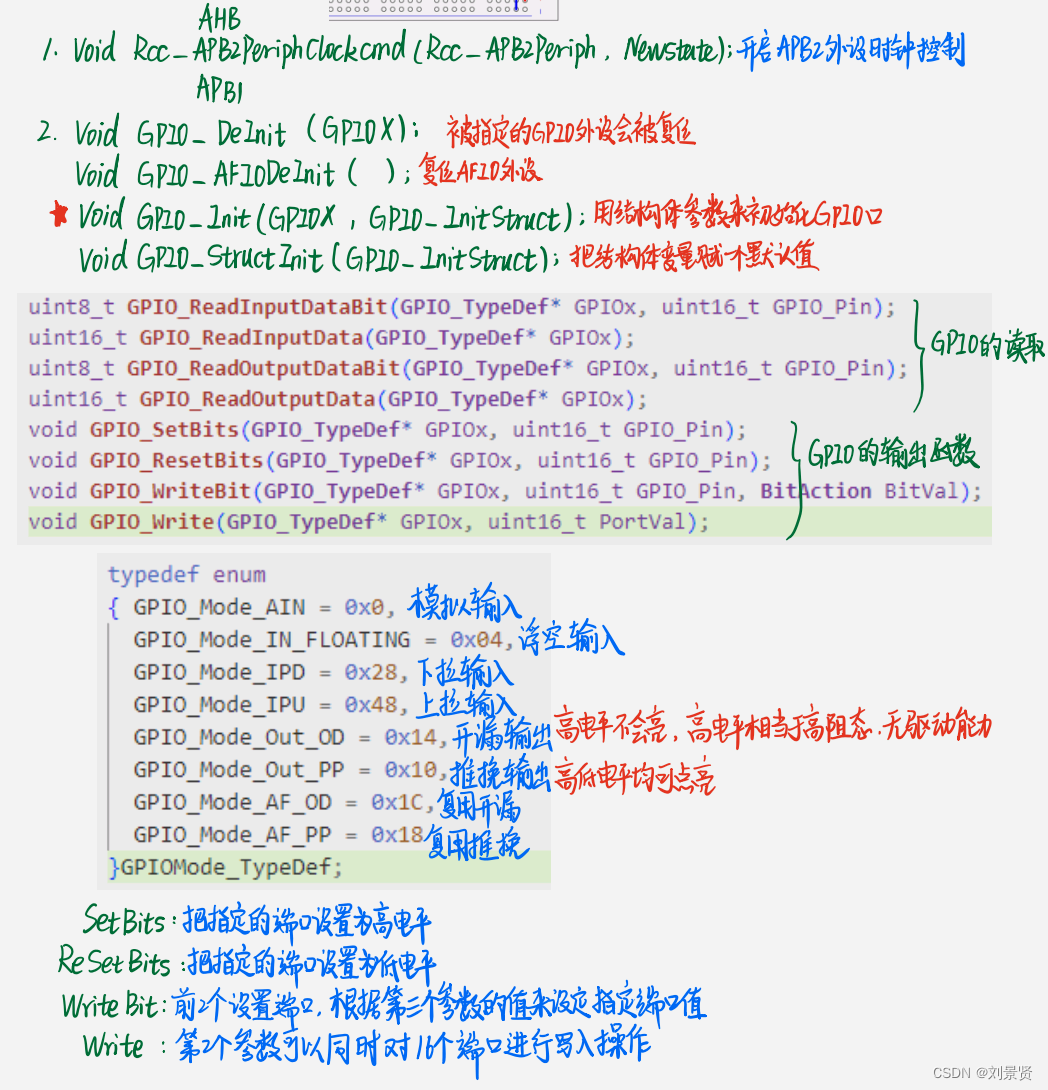

GPIO标准库部分函数

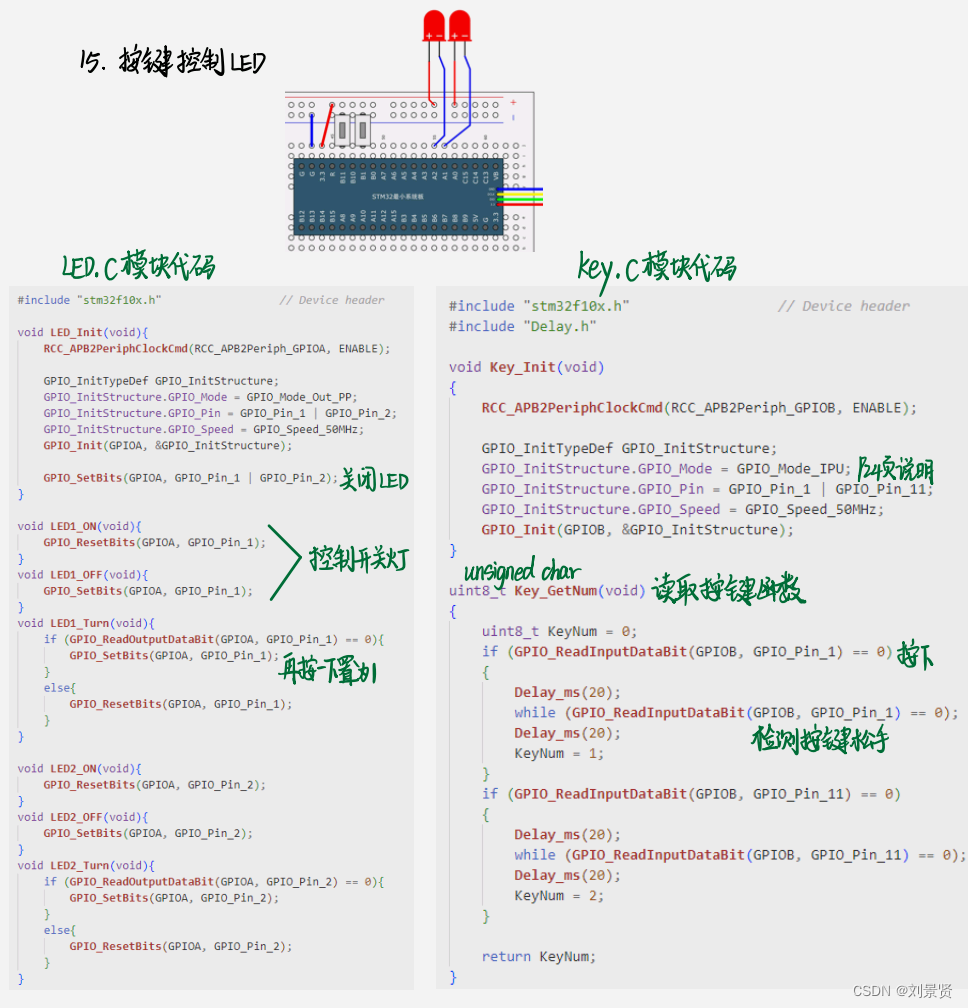

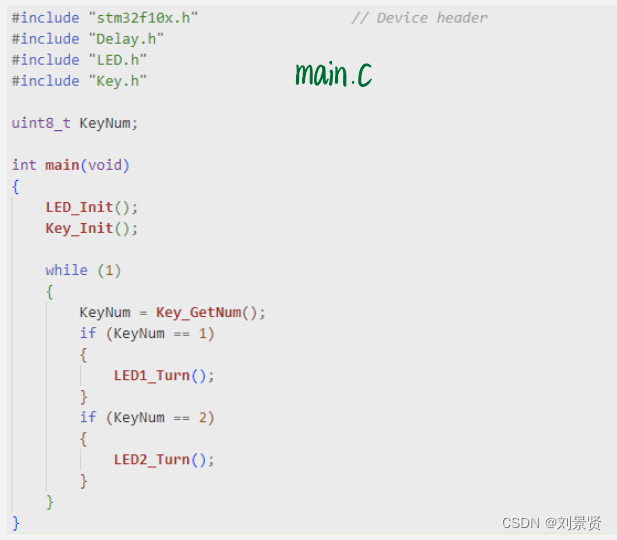

按键控制LED

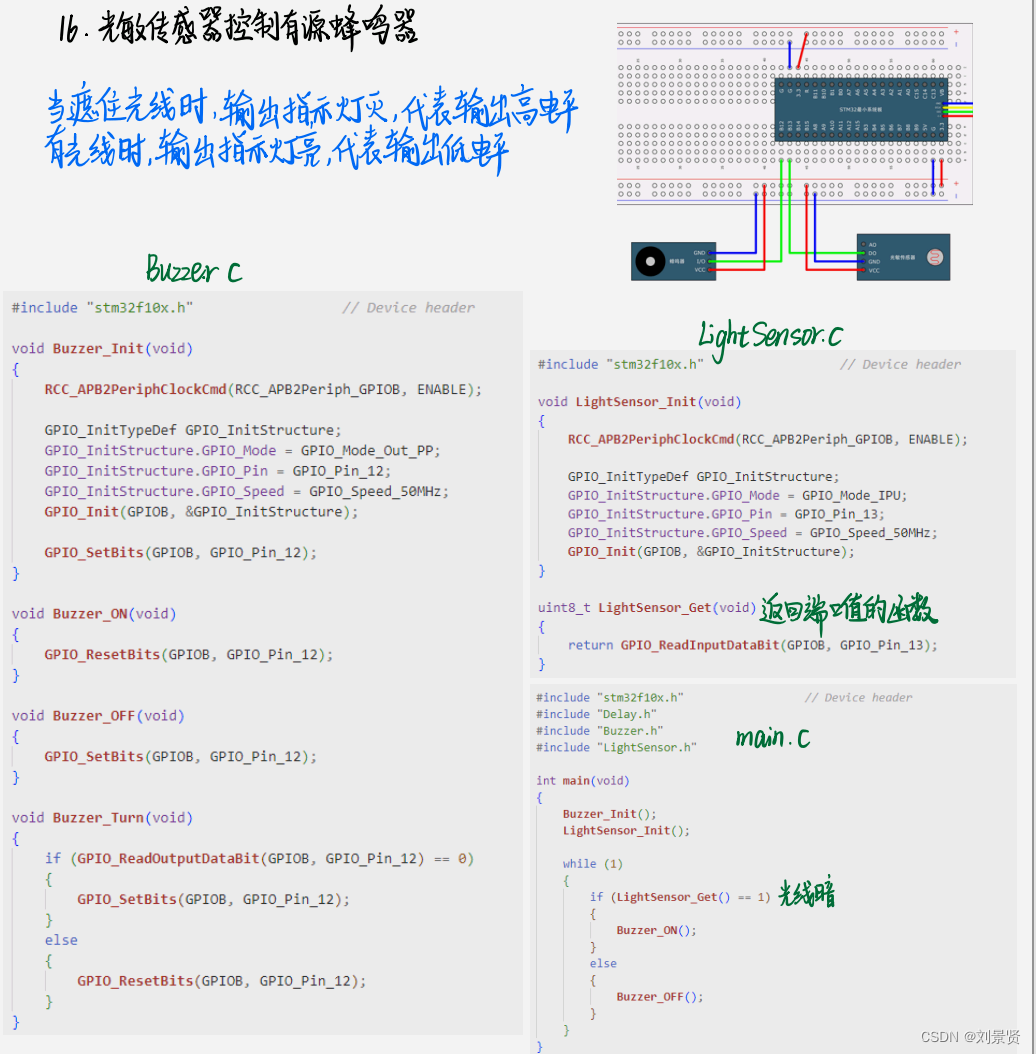

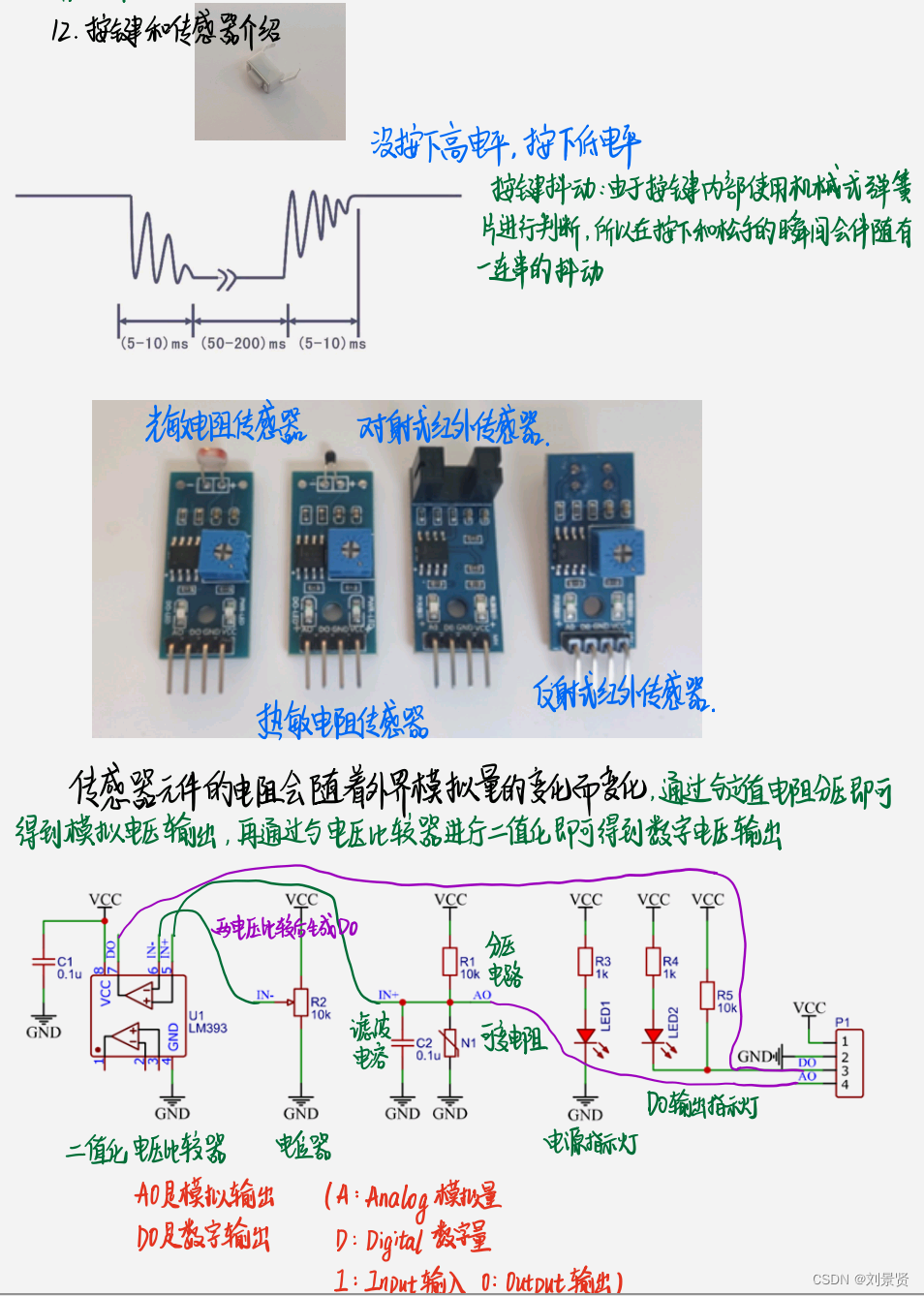

 光敏传感器控制有源蜂鸣器

小结

GPIO使用方法:初始化需要的时钟，定义结构体引出参数并赋值，使用GPIO_Init()将指定的GPIO外设初始化好。

---

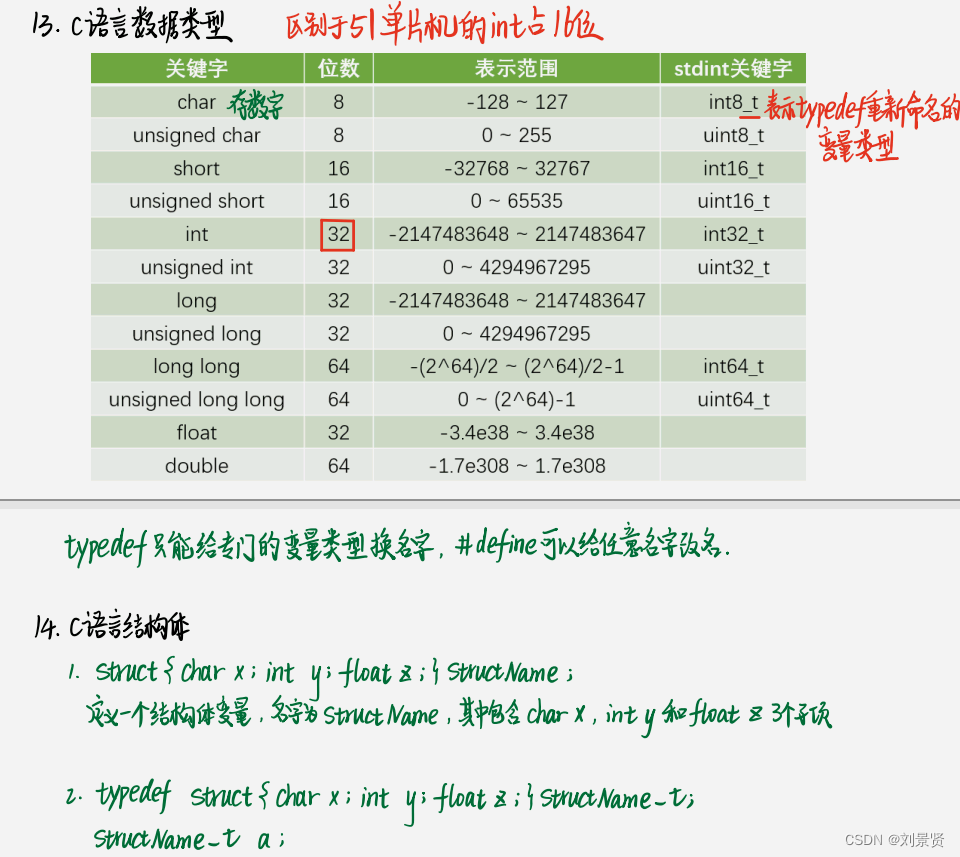

C语言和硬件电路知识
