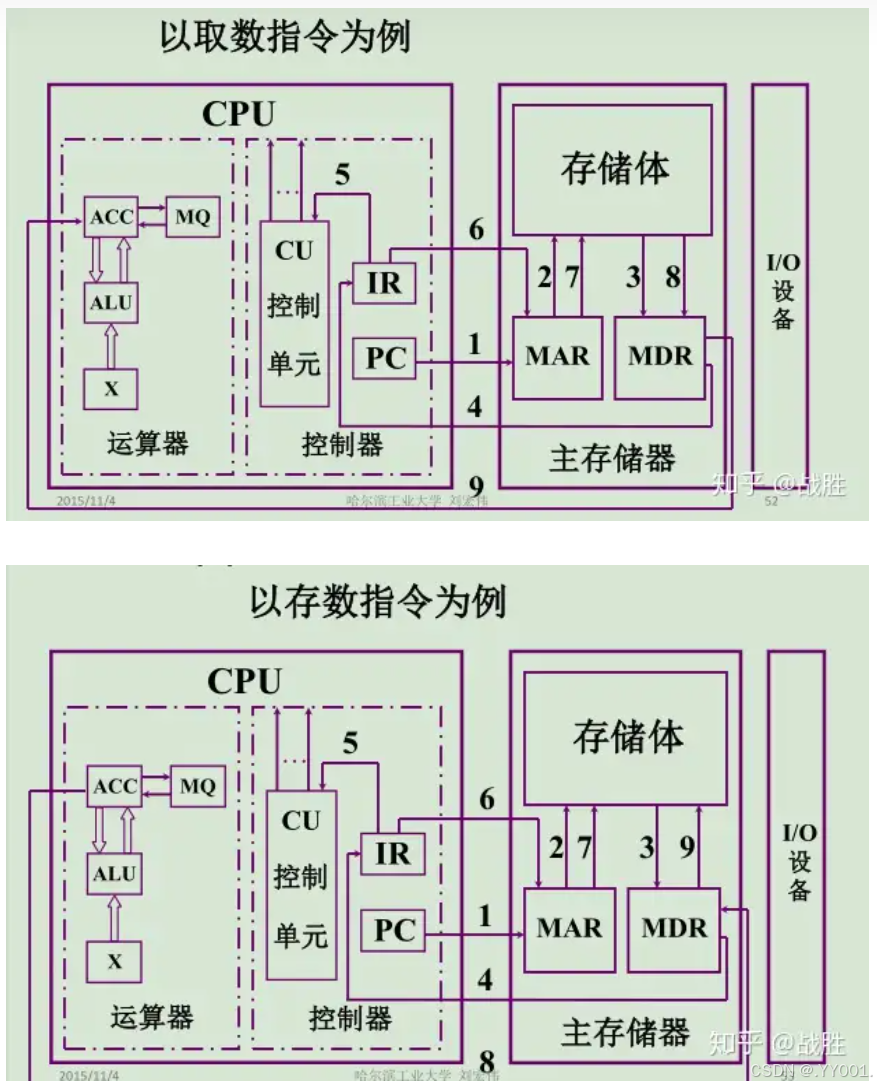

画出主机框图,分别以存储指令“STA M”和加法指令“ADD M”（M均为主存地址）为例，在图中按序标出完成该指令（包括取指阶段）的信息流程。假设主存容量为256M×32位，在指令字长、存储字长

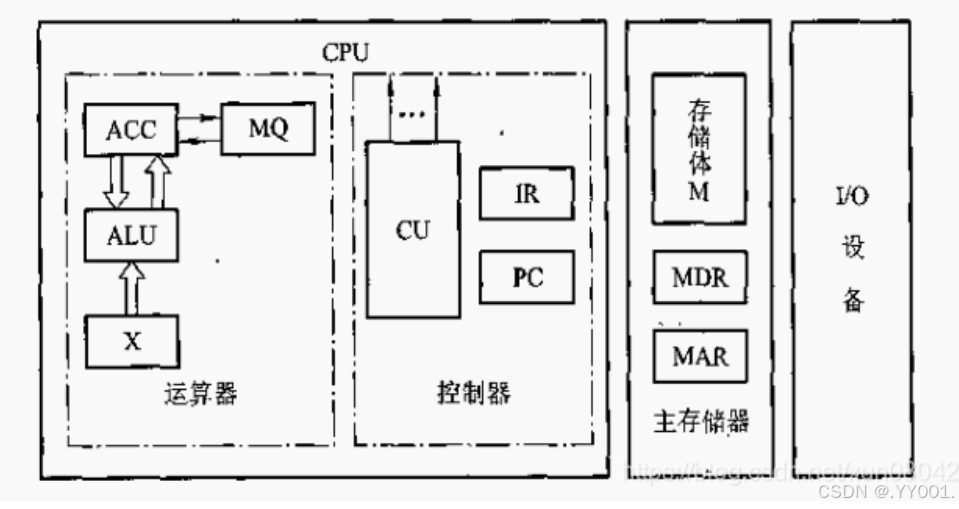

主机框图

答案：

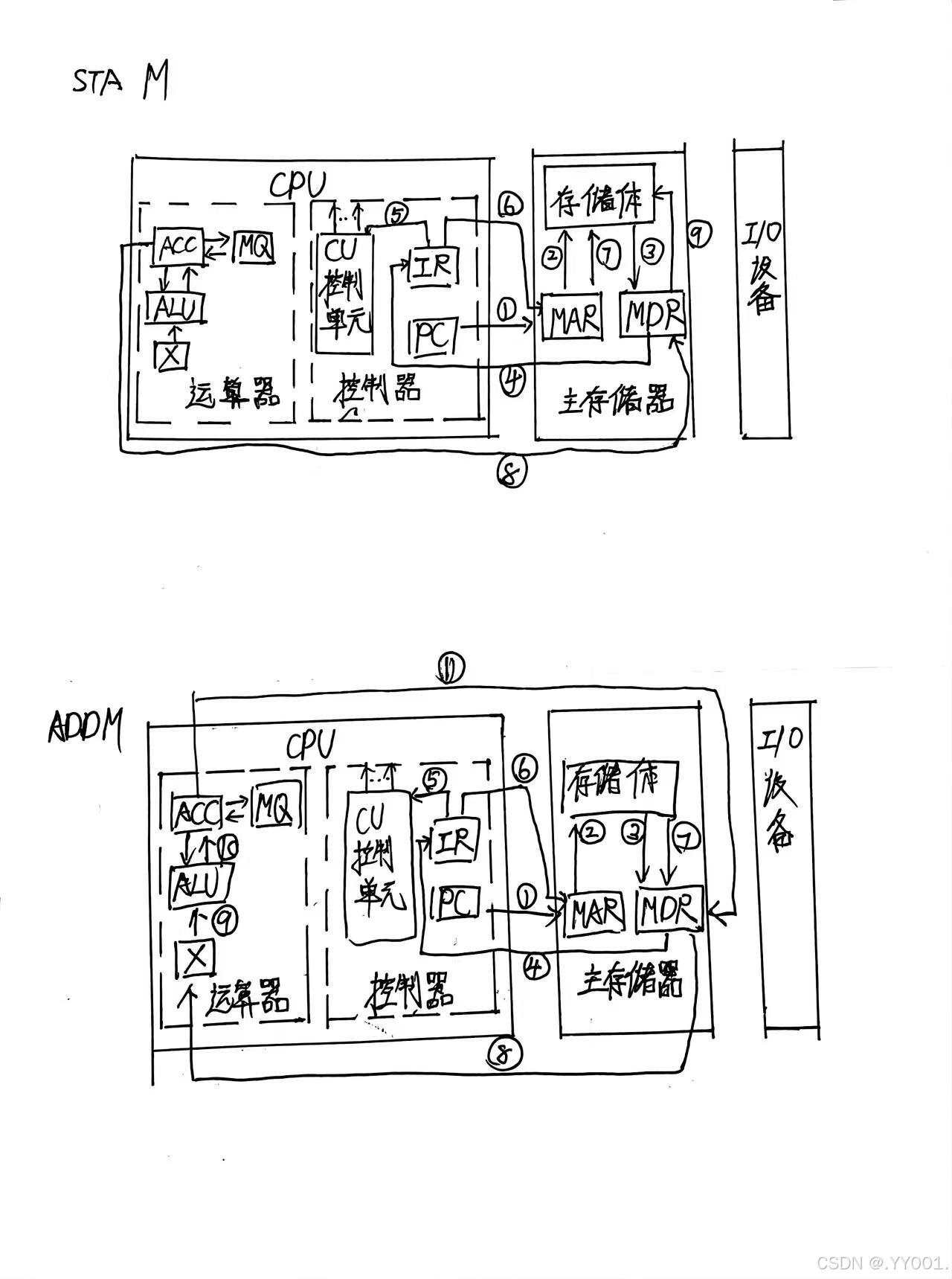

STA M指令：

取指令：
PC→MAR，
MAR→ M，
M →MDR，
MDR→IR，

分析指令：
OP(IR)→CU，

执行指令：
Ad(IR)→MAR
MAR→ M，
ACC→MDR，
MDR→ M，
WR

（2）ADD M指令：

取指令：
PC→MAR，
MAR→M ，
M →MDR，
MDR→IR，
分析指令：
OP(IR)→CU
执行指令：
Ad(IR)→MAR，
M→MDR，
MDR→X，
ADD，
ALU→ACC，
ACC→MDR，
WR


主存容量是256×32位，得2的28次方=256M。故MAR=28，PC=28，MDR=32；又指令字长=存储字长=机器字长，则IR=ACC=MQ=X=32。
